可调节实验用特斯拉涡轮结构设计

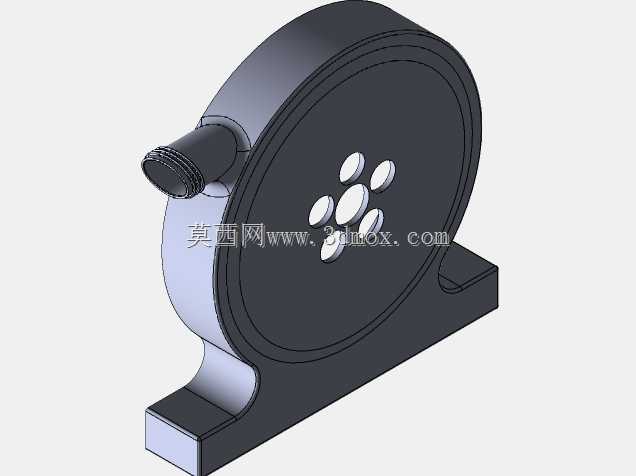

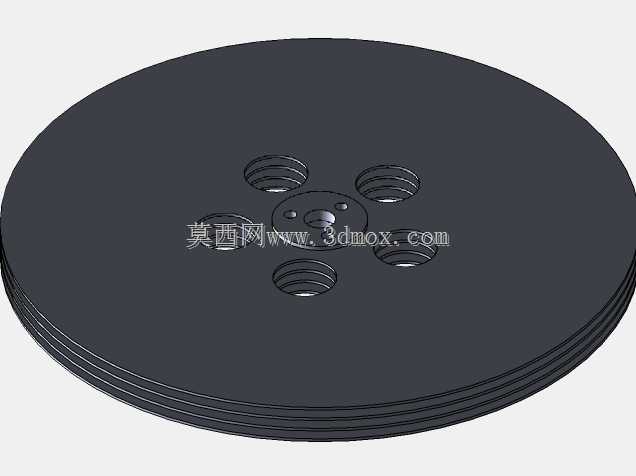

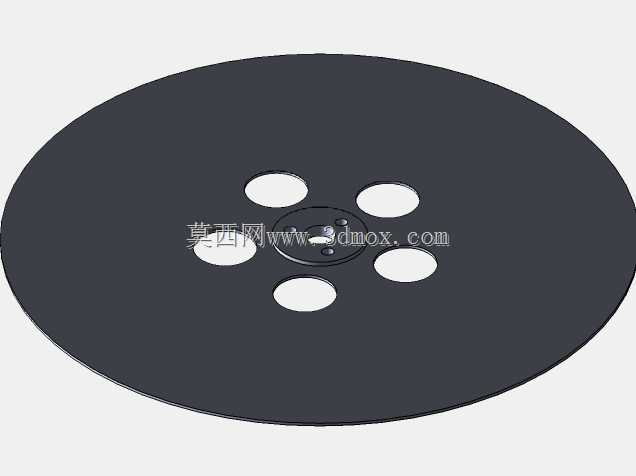

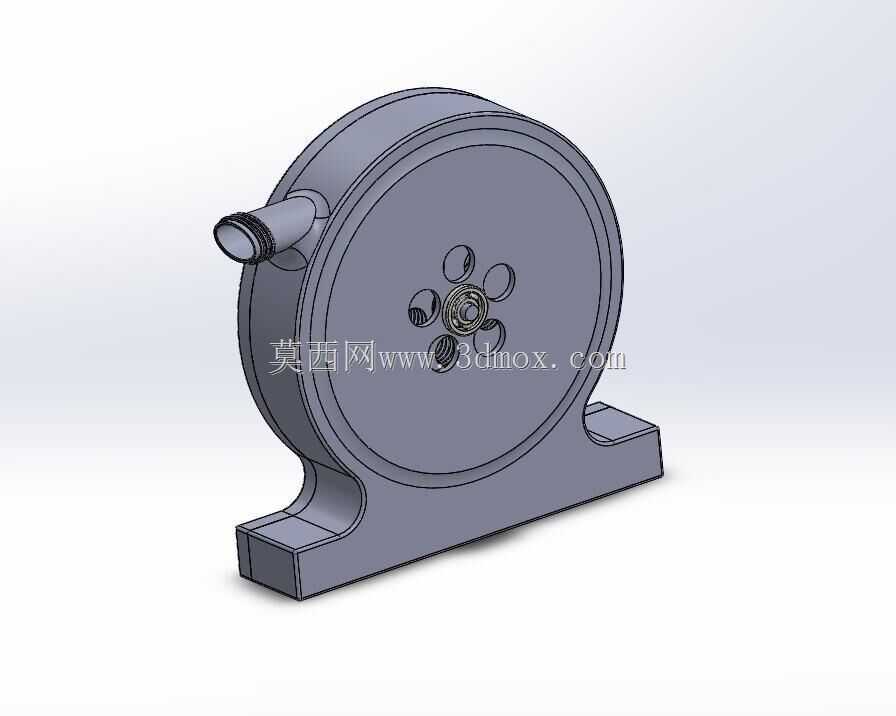

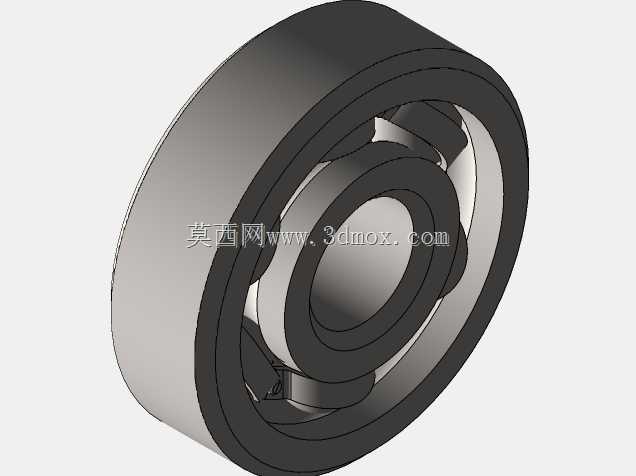

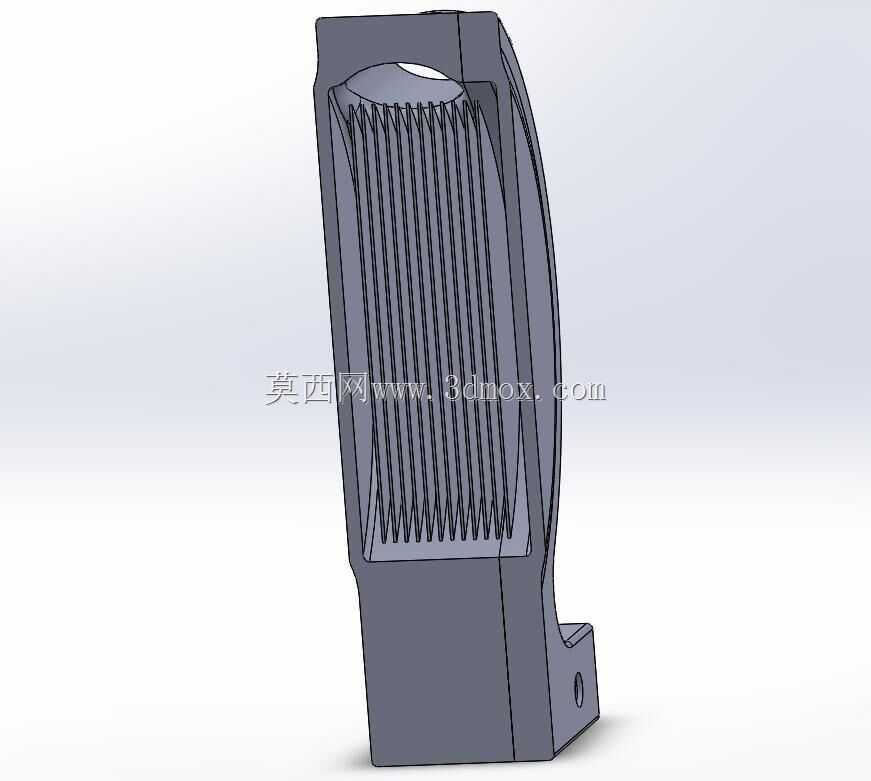

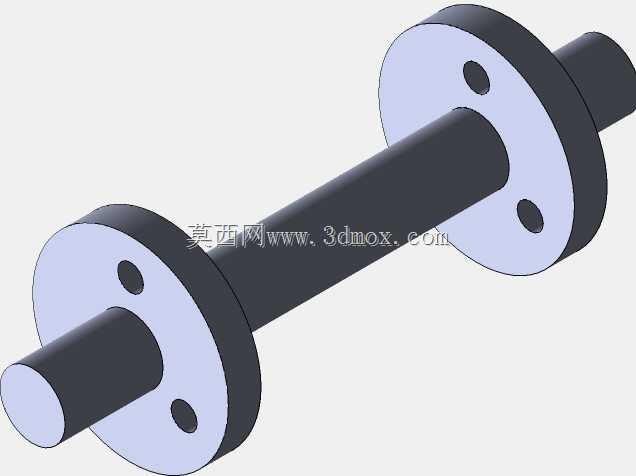

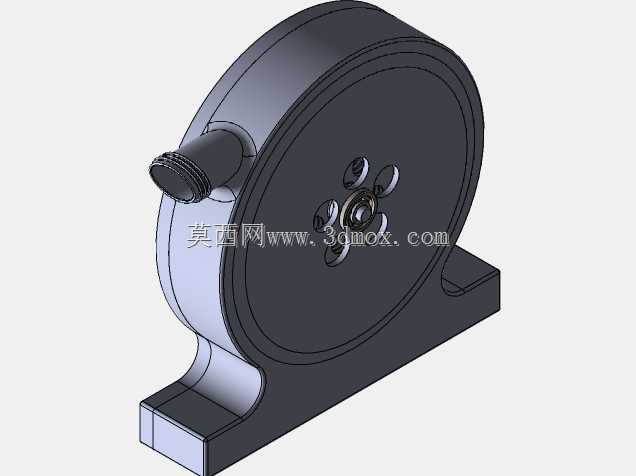

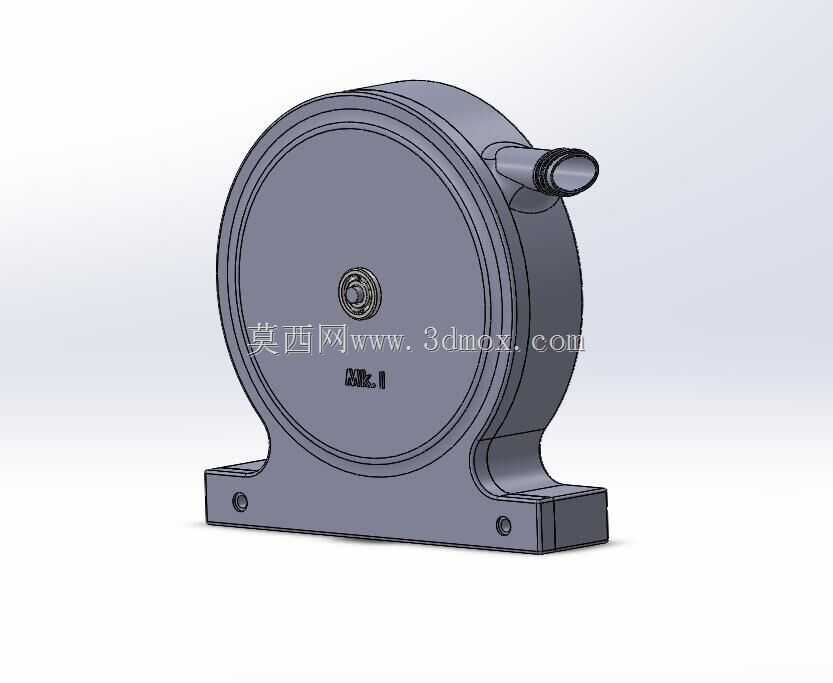

这款特斯拉涡轮属于无叶片式流体动力设备，主要面向流体力学实验教学、小型动力验证场景设计，可适配低压蒸汽、压缩空气等多种工质完成能量转换，能够为小型实验台架提供稳定的动力输出，也可作为流体力学原理演示装置用于教学场景，帮助使用者直观理解边界层效应驱动的动力转换逻辑。在功能特性上，该结构摒弃了传统涡轮的叶片式设计，依靠流体与圆盘表面的粘性剪切力传递动能，避免了传统叶片涡轮在高转速下的叶片应力集中、工质冲蚀损耗问题，运行过程中振动更小、噪音更低，对工质清洁度的容忍度更高，可适配含少量杂质的低压流体工况。设计层面采用了高度模块化的思路，通过增减调整垫片的厚度与数量，即可灵活改变圆盘组的间距、圆盘堆叠总数量，同时适配不同宽度的外壳腔体，无需重新加工核心壳体部件即可快速调整设备的功率、转速输出特性，满足不同实验参数的调试需求。核心转动部件选用标准径向深沟球轴承作为支撑，轴承为通用标准件，采购替换成本低，安装维护便捷，可保障转动轴系的径向跳动控制在合理区间，适配高转速运行的稳定性要求。整体结构采用一体化铸造风格的安装底座，底座设置有平整的安装贴合面与定位凸台，可直接固定在实验台架的标准安装平面上，侧向设置的流体接口为标准圆柱管接口，可快速对接通用流体管路，无需额外定制转接头。整体外形为圆盘式主体搭配矩形安装底座，主体径向尺寸紧凑，轴向厚度可根据圆盘组数量灵活调整，安装时仅需保障底座安装面水平、流体接口与管路同轴，即可完成设备的固定对接，安装边界预留了足够的管路操作空间与轴承维护空间，日常调试维护时无需拆解整体壳体即可完成轴承的检查与紧固。结构设计上未预留螺钉安装位，装配完成后需对壳体结合面、轴承安装位进行空气紧固密封处理，避免工质泄漏影响动力转换效率，整体结构拆装便捷，可快速完成内部圆盘组的调整与更换，适配不同参数的实验验证需求。
