罐式星载电子集成舱体结构设计

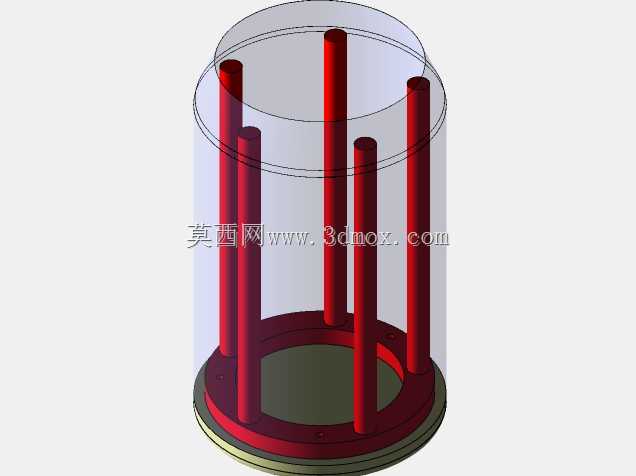

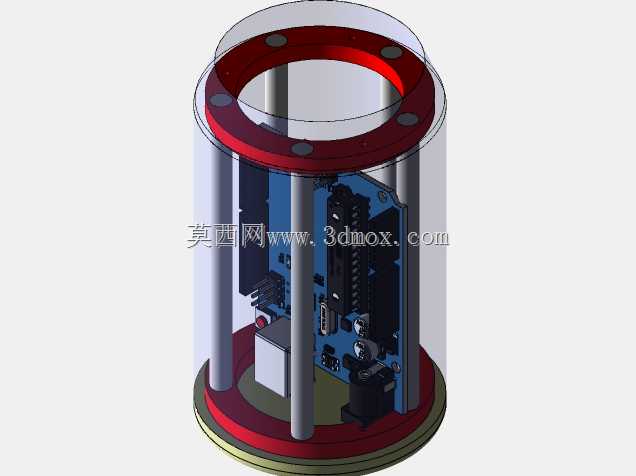

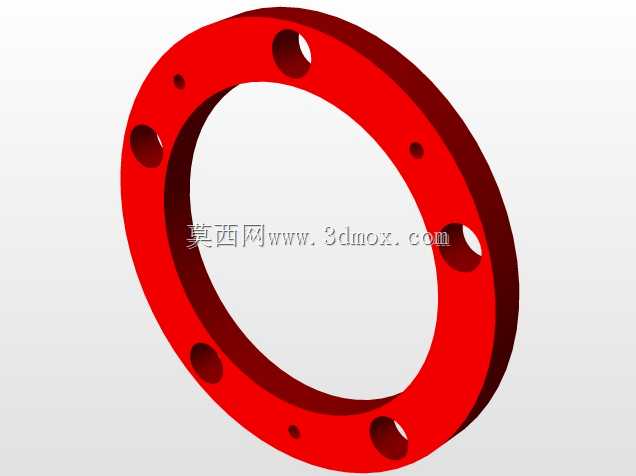

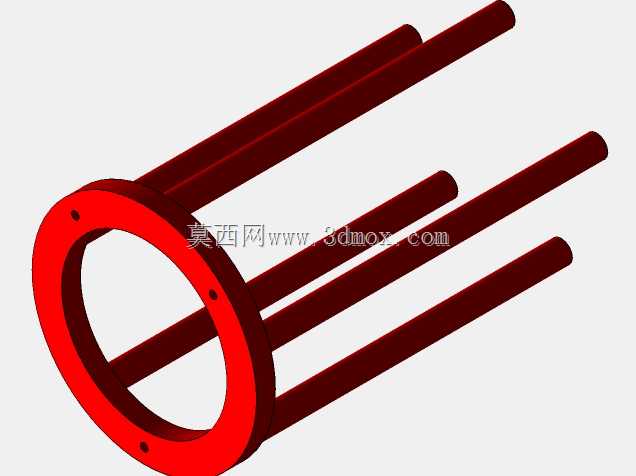

该结构面向小型航天探测载荷的集成搭载需求设计，主要适配探空火箭搭载的星载实验任务场景，可作为微型探测卫星的核心承载舱段，在亚轨道飞行阶段完成既定的环境探测、数据采集类实验任务，也可作为高校航天工程专业的教学实训载体，用于开展星载设备布局、舱体结构力学仿真、载荷集成调试等实操训练。舱体整体采用同轴圆柱构型，上下端设置环形法兰安装边，周向均匀布置多根竖向支撑立柱，外层搭配透明防护外罩，既可以直观展现内部电子元件的排布状态，也能在地面调试阶段快速观察内部组件的安装情况，同时为内部精密电子器件提供基础的物理防护，避免调试过程中出现磕碰损伤。内部采用分层承载的设计思路，将主控电路板、电源模块、传感组件、数据存储单元等核心电子器件沿竖向空间有序排布，充分利用圆柱舱段的径向与轴向空间，在有限的容积内完成多类功能模块的集成，各模块之间预留足够的布线间隙与散热通道，避免元器件工作时出现热量堆积，同时减少线缆弯折带来的信号传输干扰。设计过程中重点考量了安装边界的适配性，上下法兰边预留标准规格的安装孔位，可直接与探空火箭的载荷舱段、分离机构完成对接，无需额外设计转接结构；周向支撑立柱采用等强度设计，在满足发射阶段过载力学要求的前提下尽可能降低结构自重，提升整体载荷的有效质量占比；外层透明罩与上下法兰采用嵌入式密封配合，可满足地面存储、低空飞行阶段的基础防尘、防泼溅要求。舱体内部的电子元件安装位预留了通用化安装接口，可根据不同的实验任务需求快速更换传感模块、调整元件排布，无需对主体支撑结构做大规模修改，具备较强的任务适配性，能够覆盖大气参数采集、空间环境探测、微型载荷验证等多类小型星载实验的搭载需求。
