模块化立方星星体框架结构设计

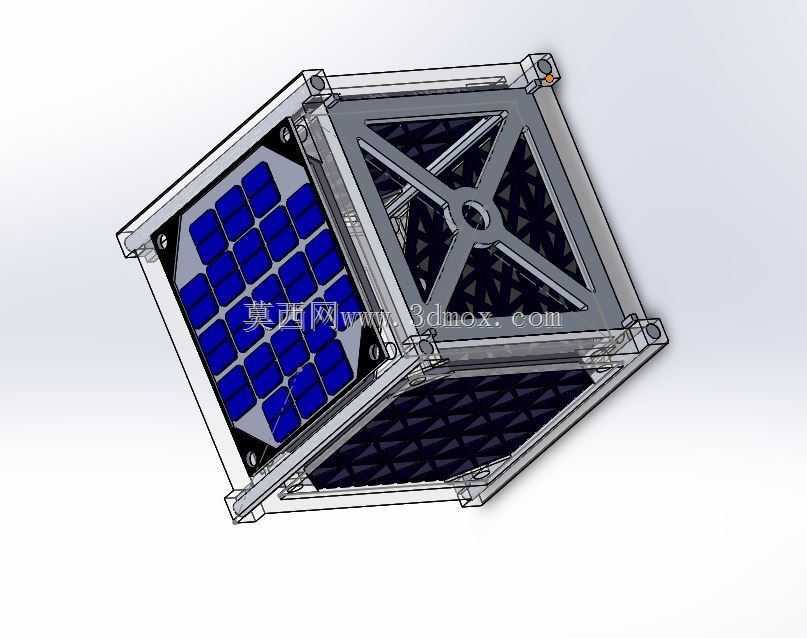

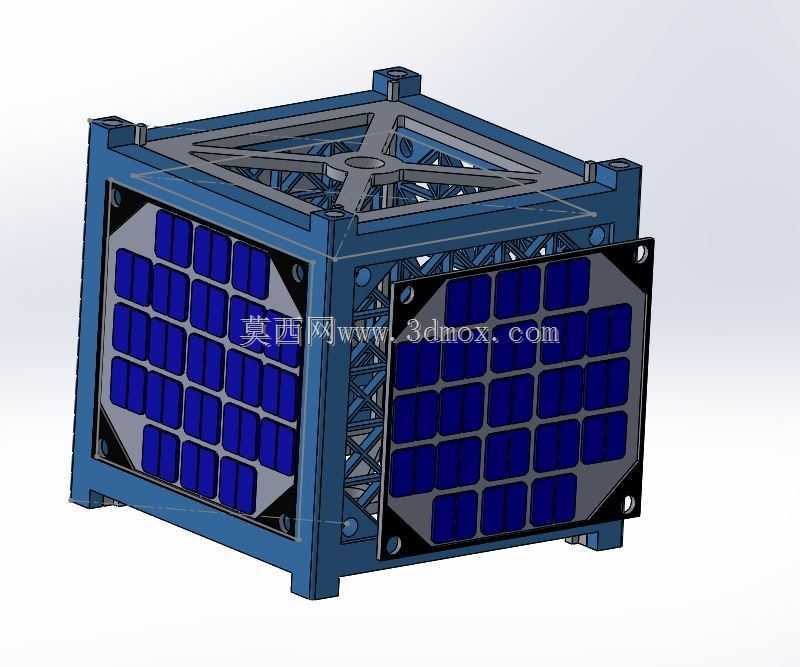

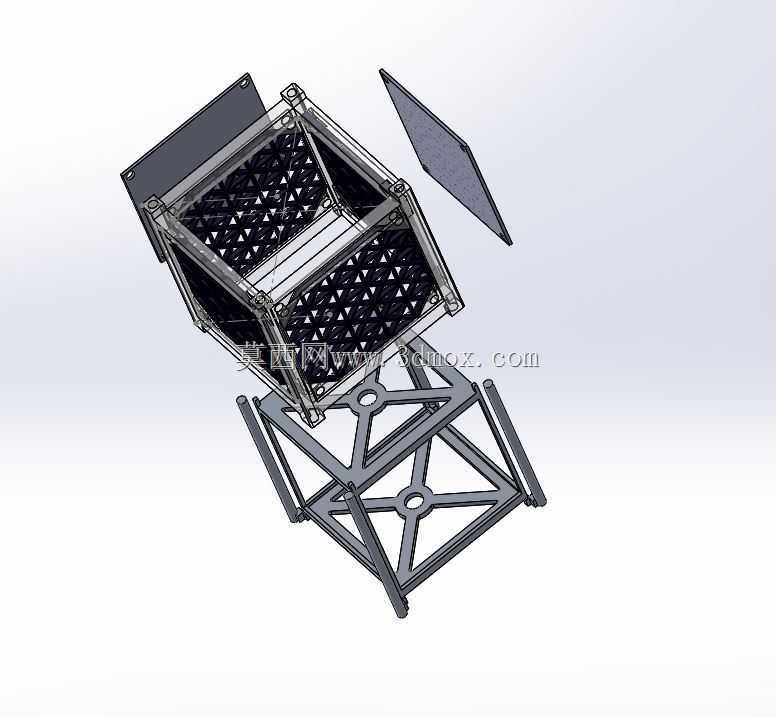

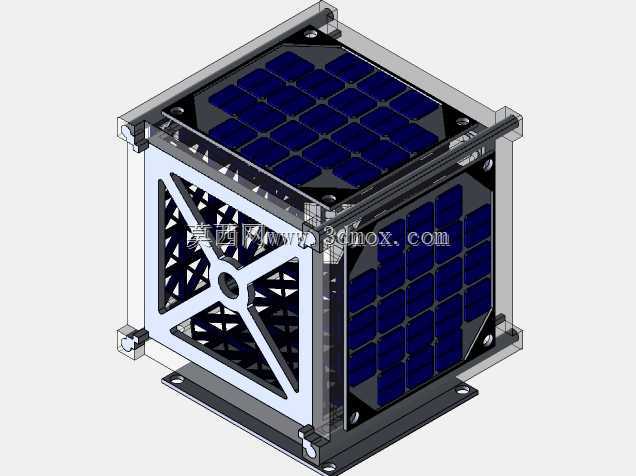

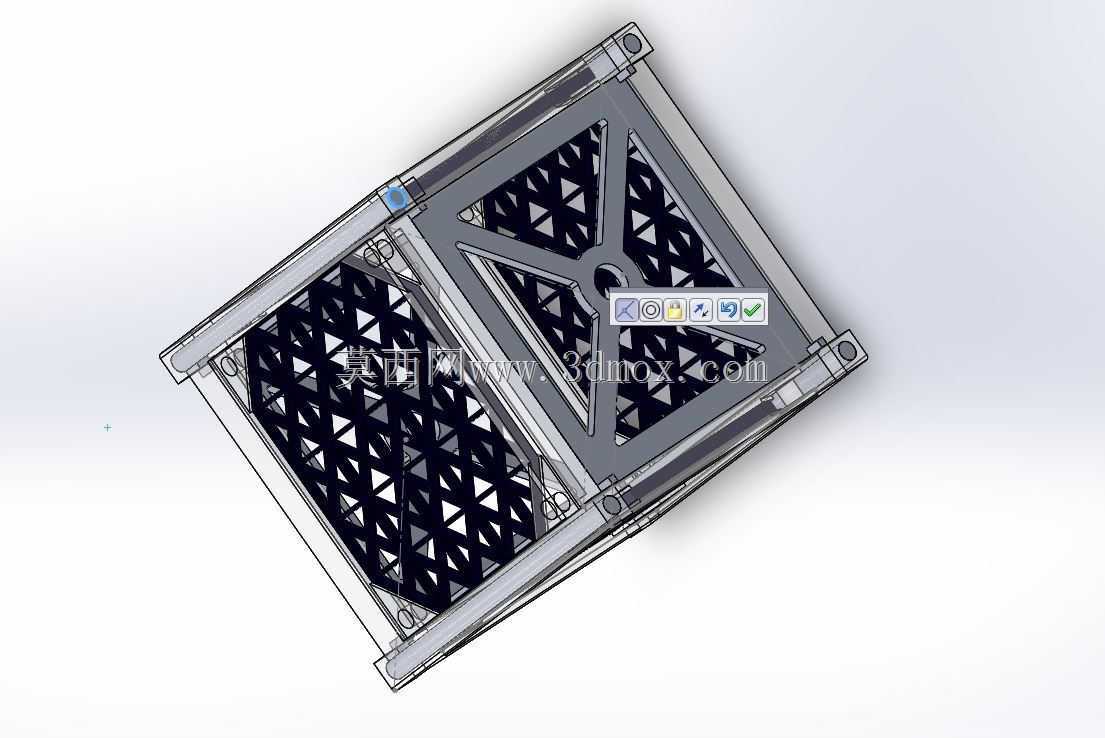

该结构面向微纳卫星研发场景设计，适配立方星快速集成、批量化生产的行业需求，主要作为立方星的承载主体结构，为星载电子器件、太阳能电池阵、姿控组件提供安装基准与力学防护。从实际使用场景来看，这类模块化星体结构可适配1U标准立方星的搭载需求，既可以单独作为单星主体使用，也可通过标准连接接口实现多星堆叠组阵，适配一箭多星的发射搭载要求，在高校航天科研、商业微纳卫星组网、近地空间探测任务中都有广泛的应用空间。设计上采用分体式双组件装配思路，将整体框架拆分为两个对称的主承力模块，拆分界面避开核心承力路径，既降低了单个构件的加工难度，也能在总装阶段实现星载设备的分步集成，避免传统整体框架总装时内部器件操作空间受限的问题。框架主体承力骨架采用镂空桁架式结构，在保证整体结构刚度、满足发射阶段力学过载要求的前提下，尽可能削减非承力区域的材料冗余，降低整星结构自重占比，为有效载荷预留更多的重量配额。外侧面预留标准化的太阳能电池片安装位，安装面设置定位凸台与固定孔位，可直接贴合安装标准规格的砷化镓电池片，无需额外设计转接支架，电池片安装后与框架外表面齐平，避免发射阶段气流冲刷对电池片造成损伤。框架边角位置设置标准的星箭连接接口，可适配通用的立方星分离机构，安装边界严格遵循立方星通用设计规范，长宽方向尺寸控制在100mm标准规格范围内，各面的平面度、相邻面垂直度公差满足航天结构装配要求，不会出现与分离机构卡滞、对接间隙超差的问题。材料选型上兼顾结构强度与加工成本，主承力构件采用7075铝合金作为核心承力材料，保证发射阶段抗过载能力，非承力的安装衬板可采用ABS或PC类工程材料制作，通过嵌件注塑的方式与铝合金骨架结合，既可以为内部电子器件提供绝缘安装面，也能进一步降低结构整体重量。框架内部预留纵横交错的走线槽位，可统一布设星上供电、通讯线缆，避免线缆在卫星发射振动过程中出现移位、剐蹭损伤的问题，各模块的对接面设置定位销孔，总装时可快速实现两个组件的精准对位，降低总装阶段的调试工作量。
