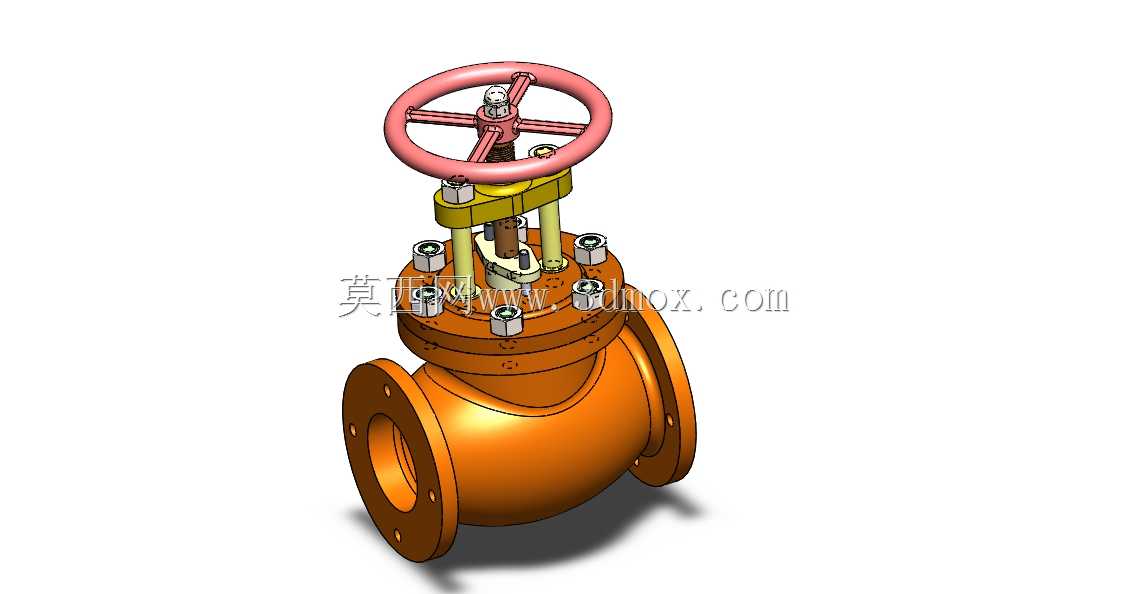

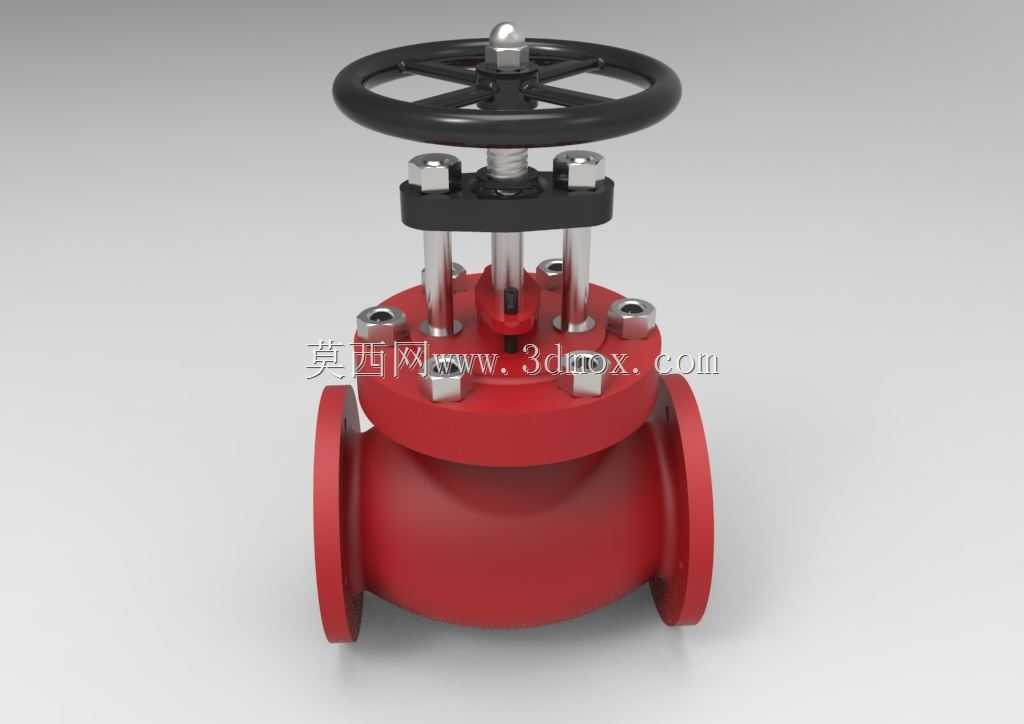

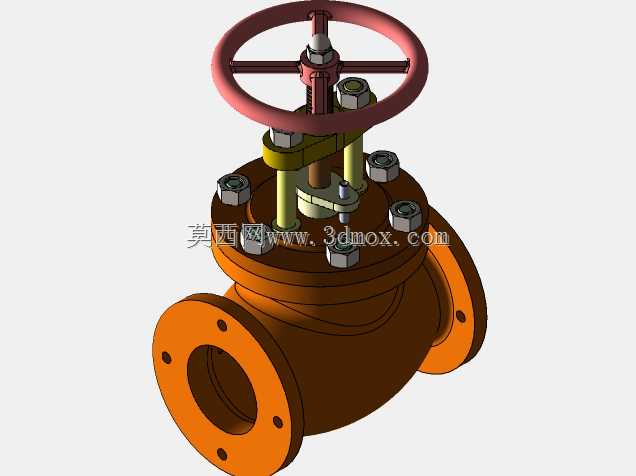

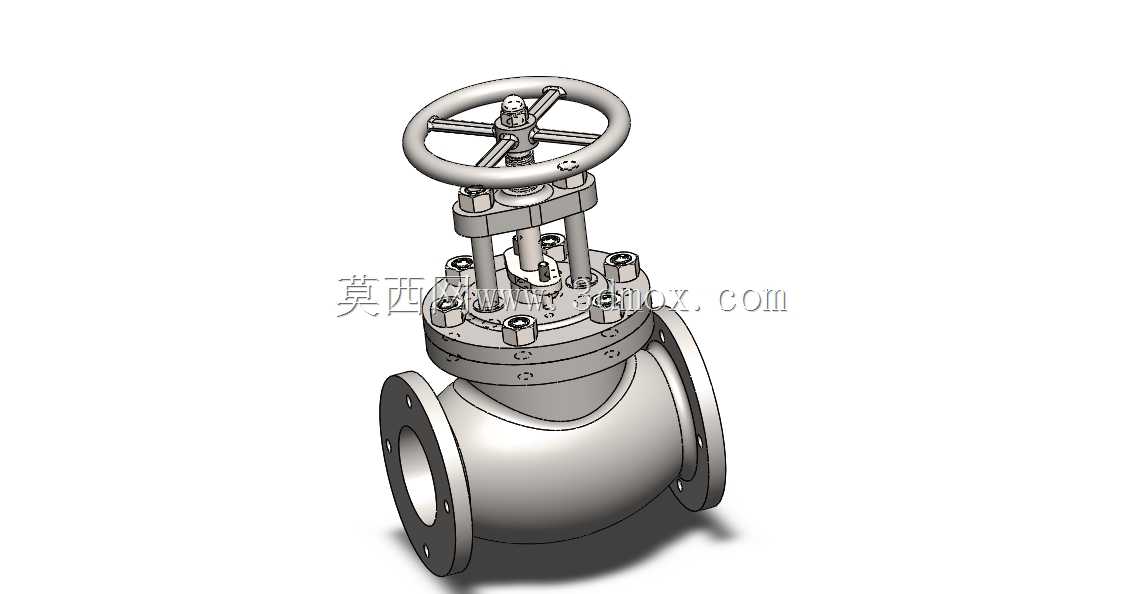

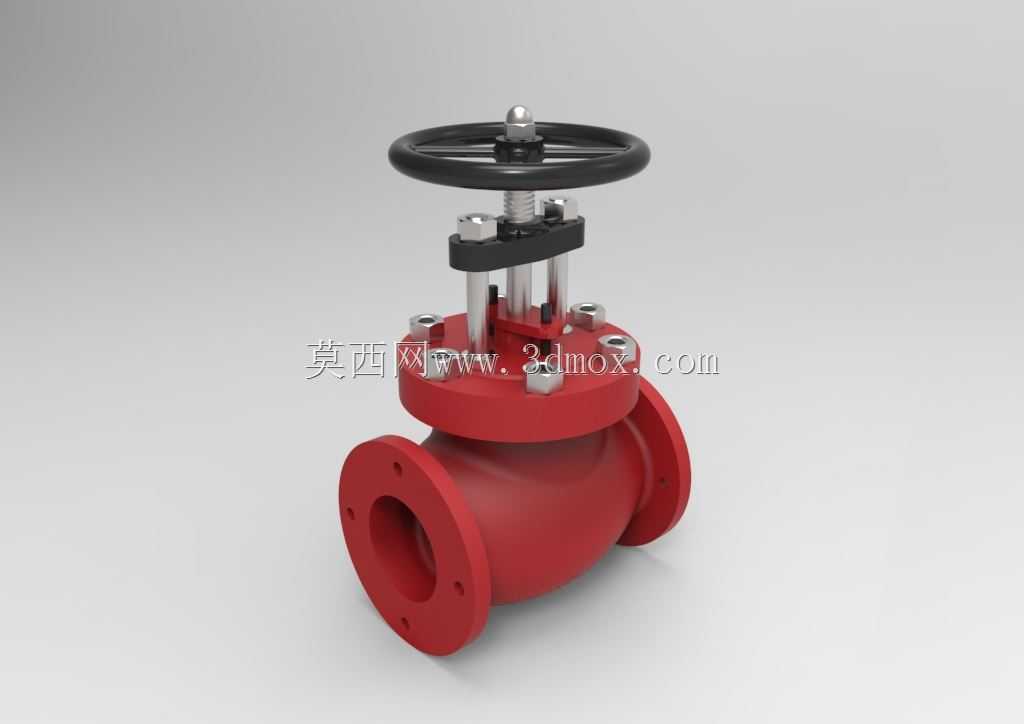

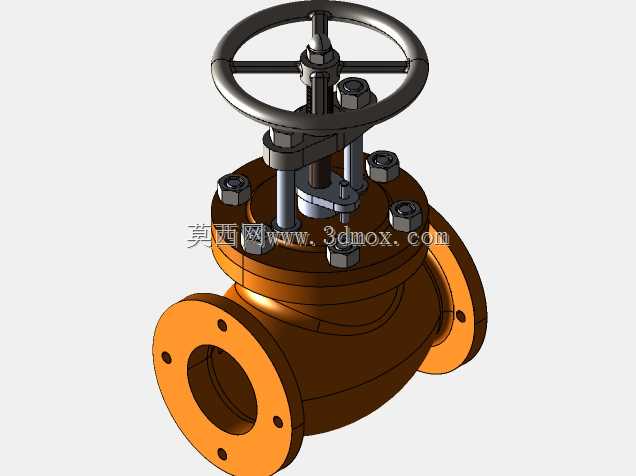

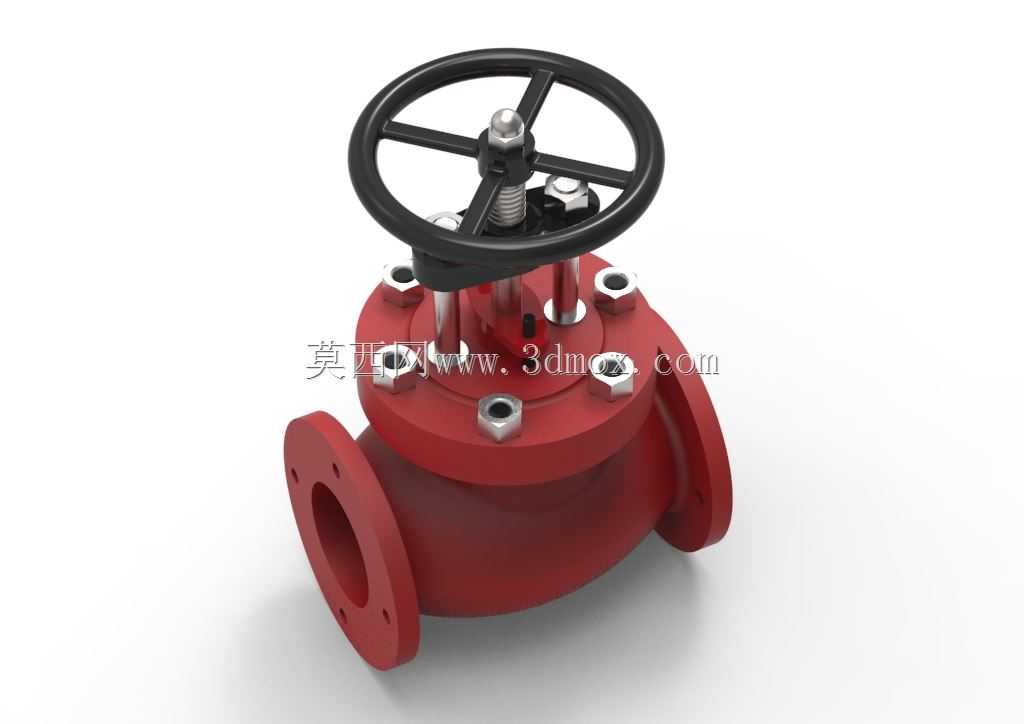

法兰连接手动截止阀结构设计

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的工业管路系统中，作为管路截断类核心控制部件，承担着接通或切断管路内介质流通的作用，不适用于调节介质流量，长期处于节流工况会加剧密封面冲蚀磨损，影响密封使用寿命。该阀门适配的介质涵盖清水、油品、蒸汽、低腐蚀性化工流体等多种常见工业流体，可在常规公称压力的中低压管路中稳定工作，适配的工作温度区间覆盖常规工业生产的多数场景。

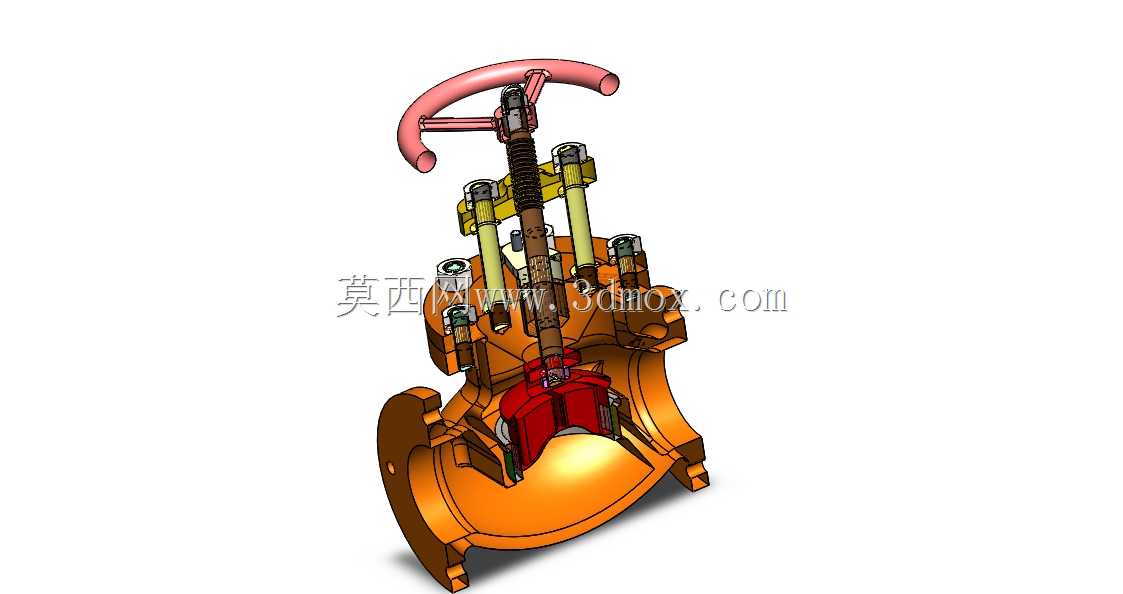

从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，阀杆升降过程中直观可见，操作人员可直接通过阀杆露出高度判断阀门的启闭状态，避免误操作。阀瓣与阀座采用锥面密封配合结构，密封面贴合精度高，截断状态下介质泄漏量极低，满足工业管路的密封要求；阀体采用直通式流道设计，介质流经阀门时的流阻相对较低，同时阀瓣启闭行程较短，相比同口径闸阀启闭操作更省力。阀体与阀盖采用螺栓紧固连接，中间加装密封垫片，保证中腔密封性能，填料函部位设置压盖结构，可通过调整压盖螺栓压紧填料，实现阀杆动密封的可靠密封，防止介质沿阀杆外漏。

设计过程中，首先根据公称通径与公称压力要求确定阀体的壁厚，保证壳体强度满足管路压力工况的安全要求，流道部分采用平滑过渡的曲面设计，减少介质流动过程中的涡流与阻力损失。手轮尺寸根据操作力矩计算确定，保证单人无需额外辅助工具即可完成启闭操作，阀杆梯形螺纹的螺距与导程经过匹配设计，兼顾启闭速度与操作力的平衡。法兰连接尺寸严格遵循对应管路法兰标准，螺栓孔的位置度、法兰密封面的平面度都做了精度控制，保证现场安装时可与同标准的管路法兰精准对接，无需额外修配。

安装边界方面，该阀门为直通式结构，安装时需保证介质流向与阀体标注箭头一致，即低进高出，安装位置需预留足够的手轮操作空间，同时预留阀杆升降的上部空间，方便后期维护时更换填料、拆解检修阀内件。阀门两端法兰的端面间距、法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都符合对应通径的标准尺寸，可直接替换同参数的老旧截止阀，无需改动现有管路布局。整体结构采用模块化设计，易损件均可单独更换，后期维护成本较低，整体结构紧凑，外形规整，外部无突兀突出结构，适配多数工业管路的安装空间要求。
