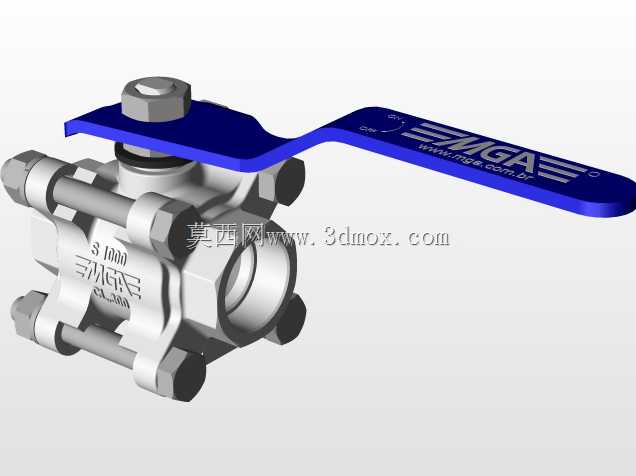

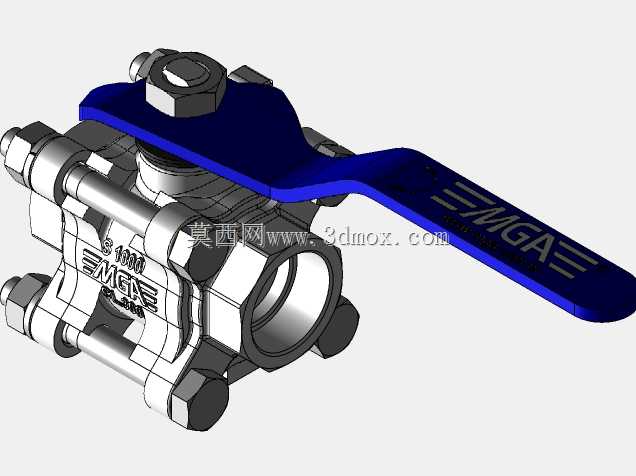

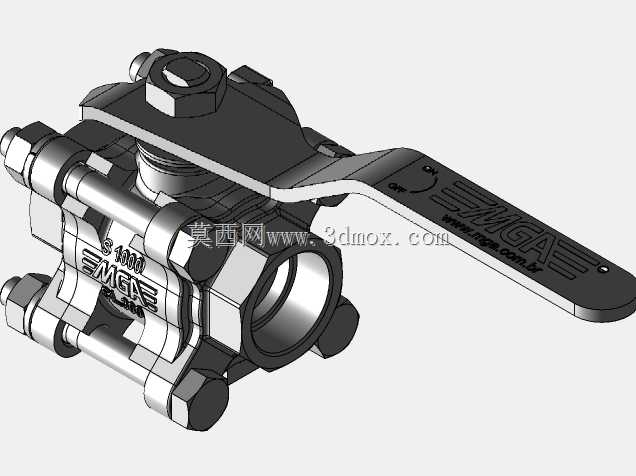

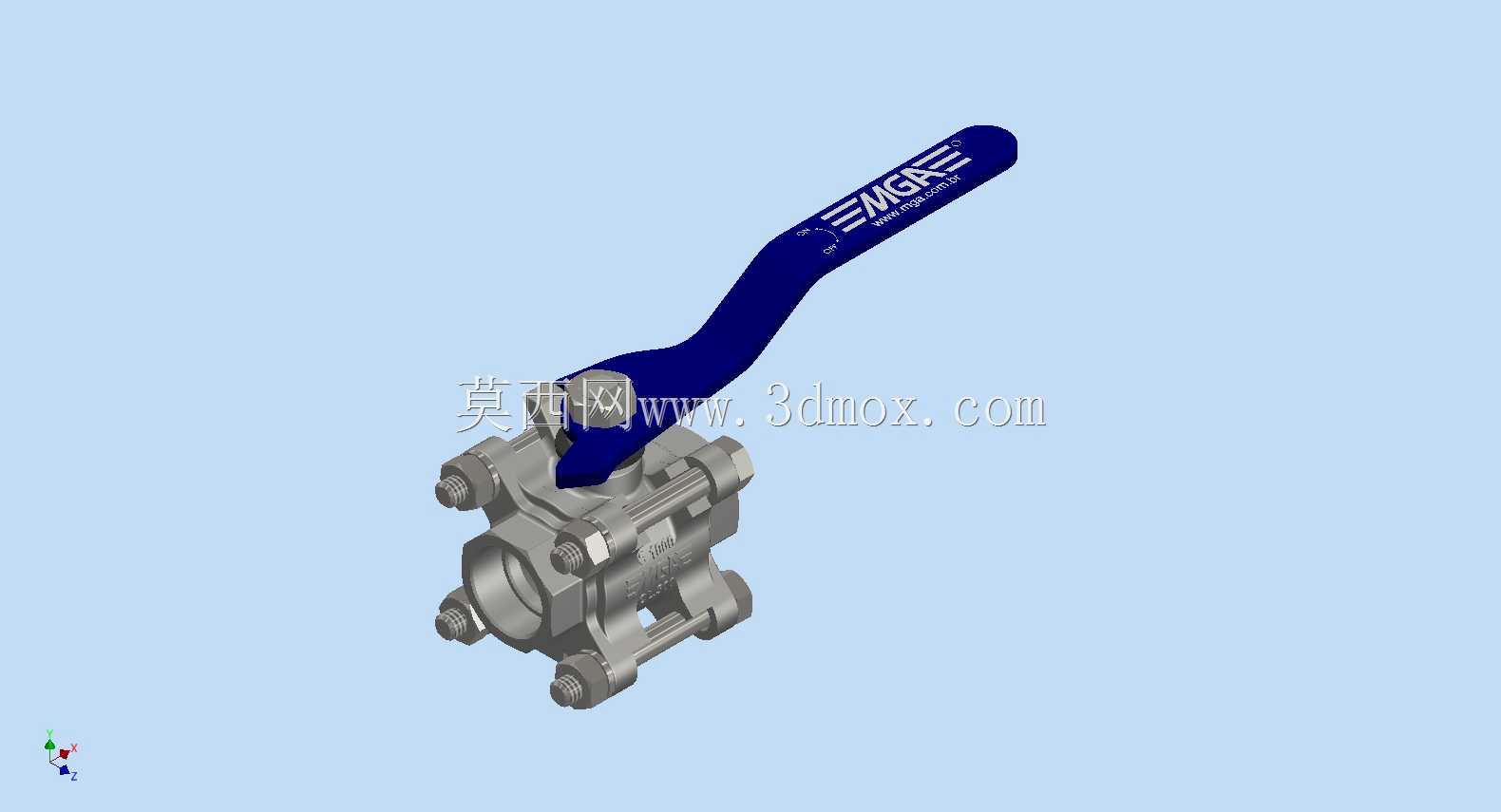

1/2英寸软焊连接三片式手动球阀结构

这款三片式手动球阀主要面向中小口径流体管路的通断控制场景，适配1/2英寸公称通径的管路系统，采用软焊连接方式，可广泛应用于化工流体输送、民用给排水、小型液压回路、制冷管路等需要可靠截断介质的工况中，能够在常温常压的洁净流体、弱腐蚀性介质管路中稳定工作，承担管路介质的通断切换功能，相比普通两通球阀，三片式的结构设计更便于后期的阀座维护、密封件更换，无需将整个阀体从管路上完全拆卸即可完成内部组件的检修，大幅降低管路运维的拆装成本。产品采用杠杆式手动操作手柄，手柄长度经过力矩优化，操作人员无需借助额外工具即可轻松完成阀位的90度切换，开关到位后手柄指向与管路通断状态直观对应，可快速识别当前阀门的工作状态，避免误操作风险。阀体采用三片式组合结构，由左右两个端接阀体与中间的阀芯腔体通过螺栓锁紧组合而成，各接合面采用密封垫片实现静密封，阀芯为浮动式球芯结构，配合软质密封阀座，在额定工作压力下可实现零泄漏的截断效果，软焊连接的端接口可与对应尺寸的金属管路通过钎焊实现牢固连接，焊接后接口强度高、密封可靠性强，不存在螺纹连接长期使用后松动渗漏的隐患。设计过程中充分考虑了安装操作的空间边界，手柄的转动半径经过合理规划，在密集排布的管路集群中也能预留足够的操作空间，不会与相邻管路、支架产生运动干涉；阀体的外部轮廓规整，螺栓锁紧位置均预留了标准扳手的操作空间，安装锁紧时无需特殊定制工装，采用常规五金工具即可完成组装。整体结构紧凑，金属阀体的壁厚经过强度校核，可承受管路常规的水锤冲击，球芯的流道采用全通径设计，介质流经阀门时的压力损失极小，不会对管路的输送效率产生明显影响，手柄表面做了防滑标识处理，即使操作人员佩戴防护手套也能稳定施力，完成阀门的开关操作。
