TRINOTA箭头原型生产用注塑模具结构

这套模具主要服务于户外狩猎、战术装备领域的宽刃猎用箭头小批量试制与规模化量产环节，是箭头产品从概念设计落地到实物产出的核心工艺装备，适配3D打印快速打样与传统注塑批量生产两种工艺路径，能够在产品研发阶段快速验证箭头的空气动力学外形、穿刺结构强度，在量产阶段保证成品箭头的尺寸一致性与结构精度。

从实际用途来看，该模具对应成型的箭头产品属于狩猎、户外求生类装备的核心耗材部件，需要兼顾穿刺时的破甲性能、飞行过程中的气动稳定性以及命中目标后的结构保持能力，因此模具的型腔设计完全匹配箭头的最终功能结构：箭头头部为尖锐破锋结构，刃部带有连续锯齿形切削齿，箭身开设对称镂空减重槽，中部预留箭杆安装定位孔，这些功能结构都在模具型腔中做了精准的对应复刻，保证成型后的箭头无需二次加工即可满足装配使用要求。

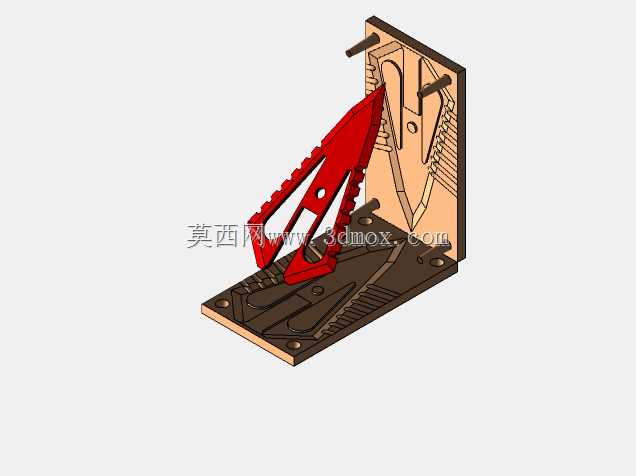

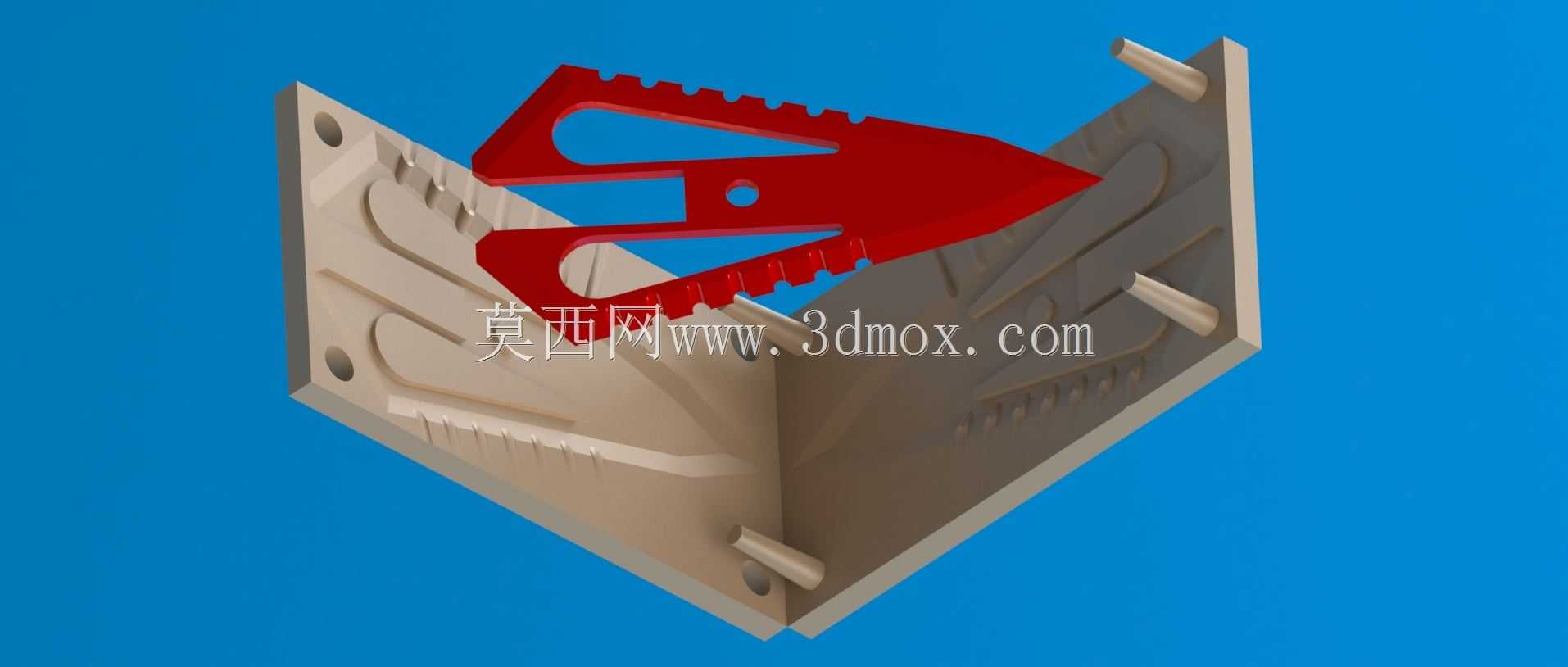

在功能特性上，这套模具采用了分体式模腔设计，上下模合模后通过四角的定位柱实现精准对位，避免合模错位导致的箭头壁厚不均、刃口错边等缺陷；模腔表面做了高光抛光处理，能够保证成型后箭头表面光滑无毛刺，减少飞行过程中的空气阻力，同时降低脱模时的结构粘连风险；模具的进料口设置在箭头尾部的非功能面，成型后进料口残留痕迹不会影响箭头的刃口锋利度与气动外形，减少后续修边工序的工作量。

设计思路上，这套模具经过多轮迭代优化，在研发阶段就通过3D打印快速制作模具样件，完成了多轮箭头试生产与性能测试：针对箭头刃口锯齿位置容易出现填充不满的问题，调整了模腔的排气槽布局，在锯齿对应位置增设微排气通道，保证熔融材料能够充分填充到刃口尖端；针对箭头镂空位置容易出现粘模的问题，优化了脱模斜度，在镂空结构的侧壁设置了1.5度的脱模斜度，同时在对应顶出位置做了隐藏式顶杆设计，避免顶杆痕迹留在箭头的外观功能面。

从安装边界与尺寸适配来看，这套模具的整体外形为直角L型结构，模架整体尺寸适配常规小型立式注塑机的安装工位，上下模的安装孔位间距符合通用注塑机的模板安装标准，无需额外定制转接板即可直接装夹使用；模腔成型的箭头成品整体长度控制在65mm，最大宽度38mm，成型壁厚均匀控制在2.5mm，既保证了箭头的结构强度，又控制了单支箭头的重量在12g以内，适配常规6mm直径的碳素箭杆安装，中部的安装孔与箭杆采用过盈配合设计，装配后能够承受高速飞行与穿刺时的冲击力，不会出现箭头脱落、移位的问题。这套模具同时适配3D打印小批量定制生产与传统注塑规模化生产，在产品迭代阶段可以通过3D打印快速制作模具完成小批量测试，验证通过后直接切换为金属模具进行量产，大幅缩短了产品从设计到上市的周期，同时降低了前期开模的试错成本。
