便携燃油容器配套吹塑成型模具结构

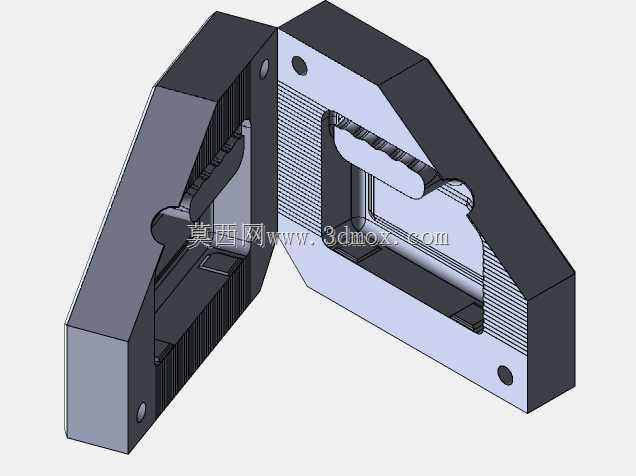

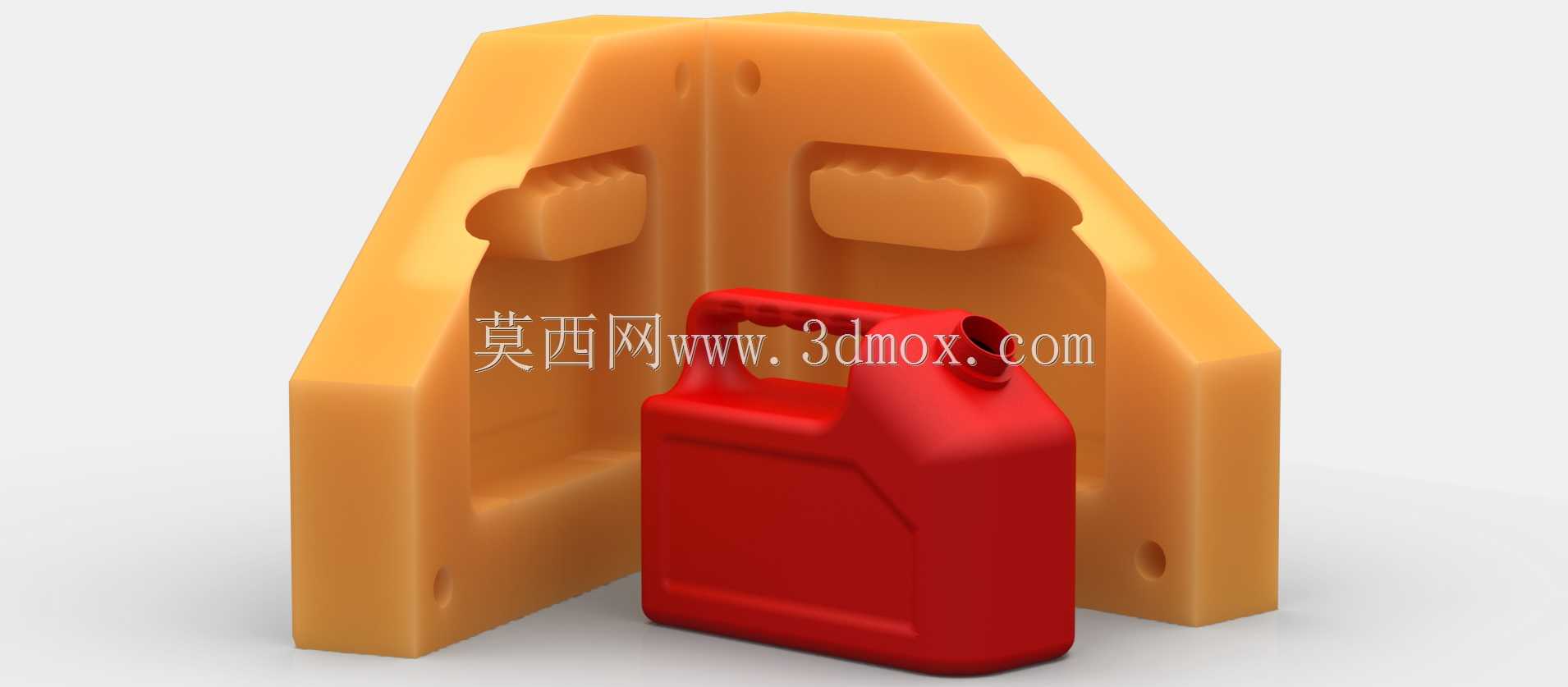

这套吹塑成型结构主要面向小型便携燃油存储容器的量产加工场景，适配户外作业、农用机械补能、车载应急备用燃油存储类塑料容器的生产需求，是吹塑工艺生产硬质塑料燃油壶的核心成型工装。在实际生产场景中，这类模具可直接安装在常规挤出吹塑设备上，配合3D打印快速制模的工艺路径，能够快速完成小批量定制容器的生产交付，也可通过金属材质复刻后适配大规模量产线的连续作业需求，解决传统吹塑模开模周期长、小批量定制成本高的痛点。从功能特性来看，模具采用对开式分型结构，分型面完全贴合燃油容器的外侧轮廓，型腔内部精准复刻了燃油壶的加强筋结构、一体式提手轮廓、注油口安装位的外形细节，合模后能够形成完全密闭的成型腔，吹塑过程中可保证塑料型坯均匀贴合型腔内壁，成型后的容器壁厚均匀，提手部位的结构强度满足满油状态下的承重拎取需求，注油口部位的尺寸精度可直接适配通用密封壶盖的安装要求，无需二次加工修整。设计过程中充分考虑了吹塑工艺的成型特性，在模具对应容器边角的位置做了平滑的圆弧过渡处理，避免吹塑过程中出现型坯拉伸过度导致的壁厚过薄、穿孔等缺陷；同时在模具分型面边缘设置了余料裁切刃口，合模时可直接切除型坯多余的飞边，减少后续去毛刺的工序工作量。模具的安装边界完全适配常规中小型吹塑设备的模架安装尺寸，对开模的导向结构采用嵌入式定位销设计，合模时的定位精度可控制在0.1mm以内，避免合模错位导致的容器分型面错边、壁厚不均问题；模具整体的外形轮廓根据容器的尺寸做了最小化设计，在保证型腔结构强度的前提下尽可能缩减模具体积，降低模具生产的材料成本，同时也能适配更小吨位的吹塑设备，降低生产过程中的设备能耗。成型后的燃油容器为硬质耐油塑料材质，整体为方正带圆角的结构，侧面的内凹结构既可以提升容器整体的结构刚性，减少满油状态下的容器变形，也能在运输堆叠过程中起到限位作用，提升仓储运输的空间利用率；一体式提手的弧度贴合人手握持的形态，拎取时受力均匀，长时间搬运也不会出现硌手的问题，注油口的倾斜角度设计方便加注燃油时对准容器口，减少加注过程中的燃油洒漏问题。
