闭式离心水泵叶轮结构设计

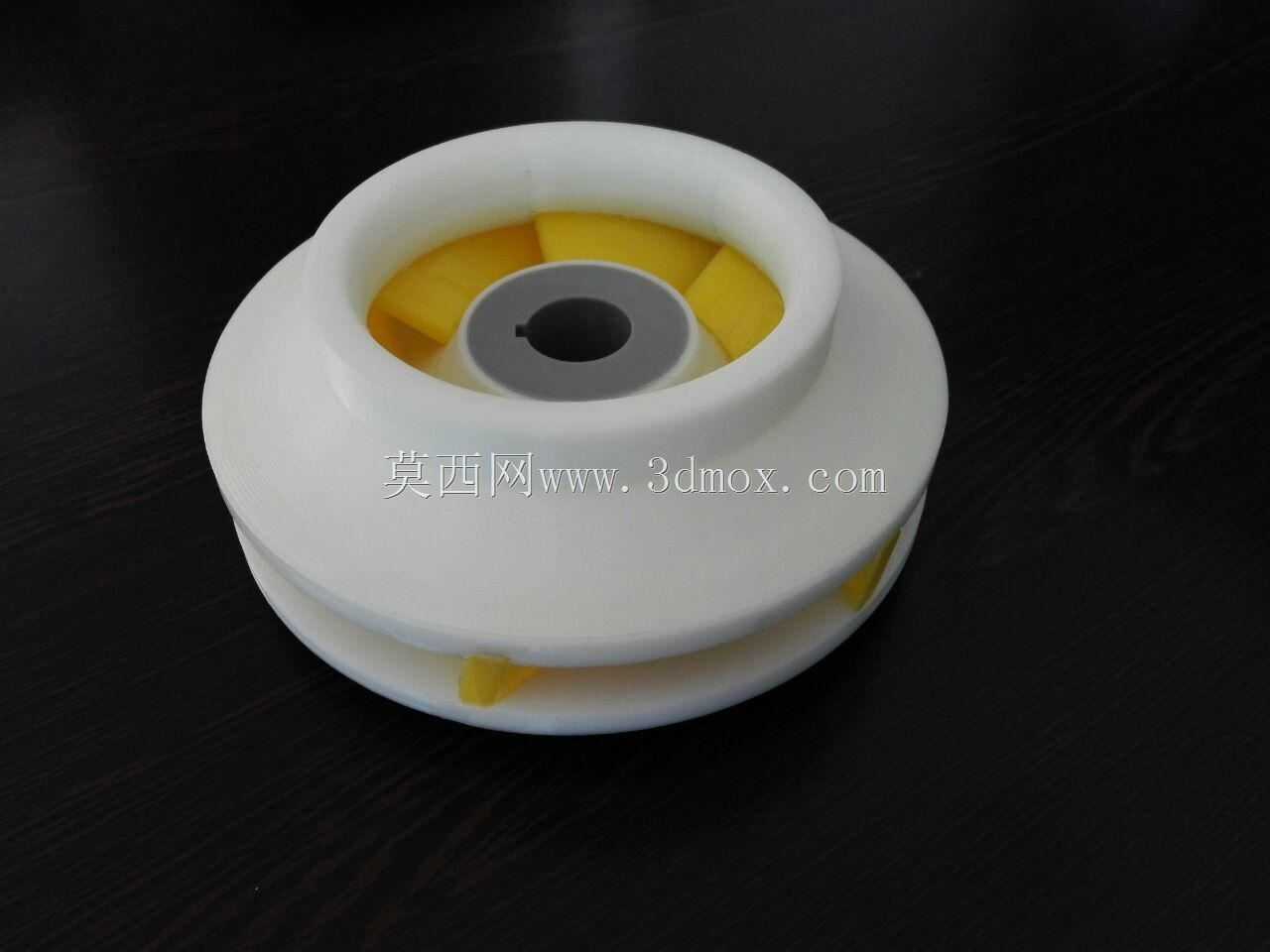

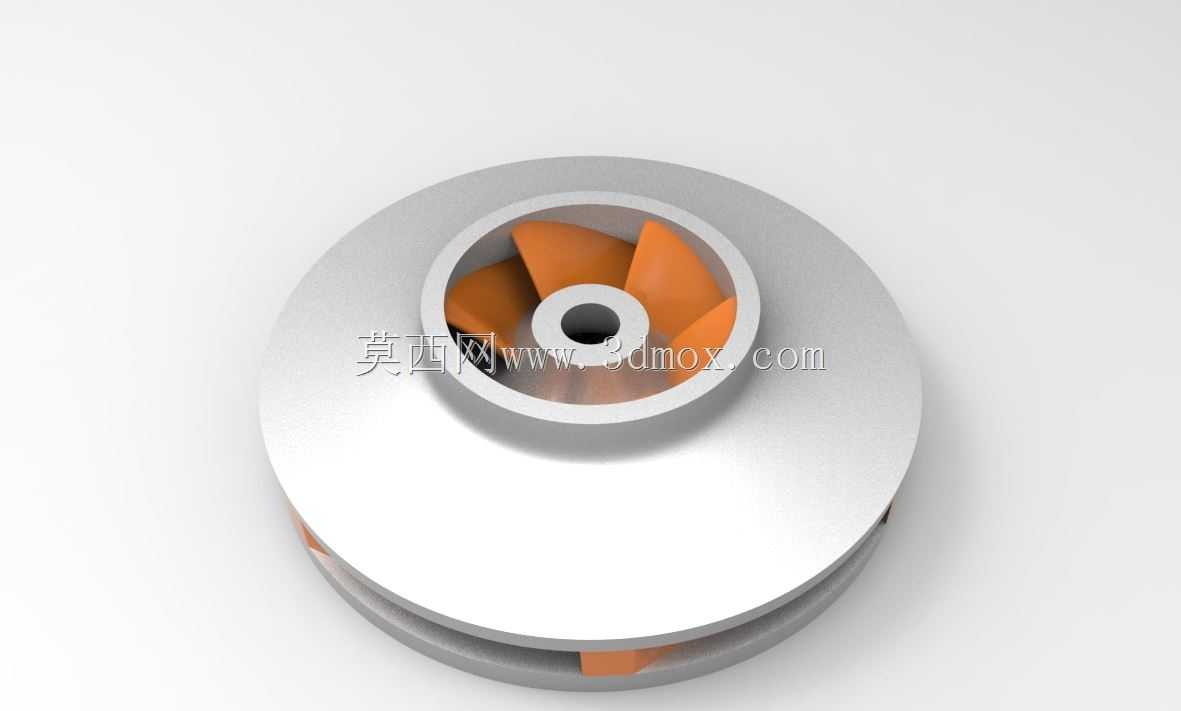

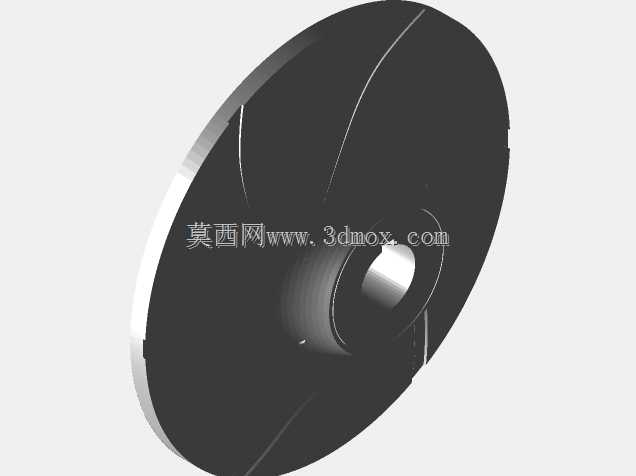

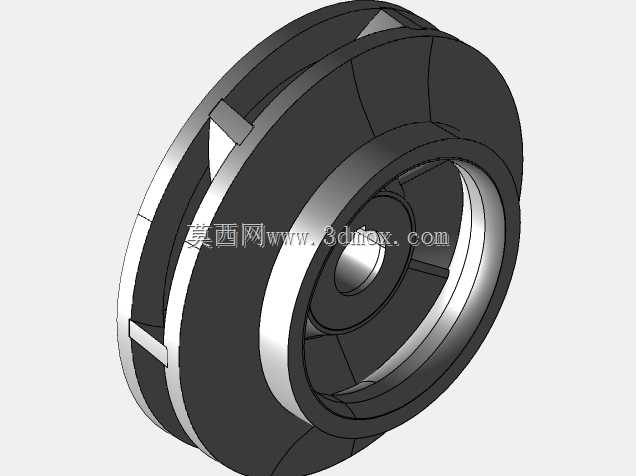

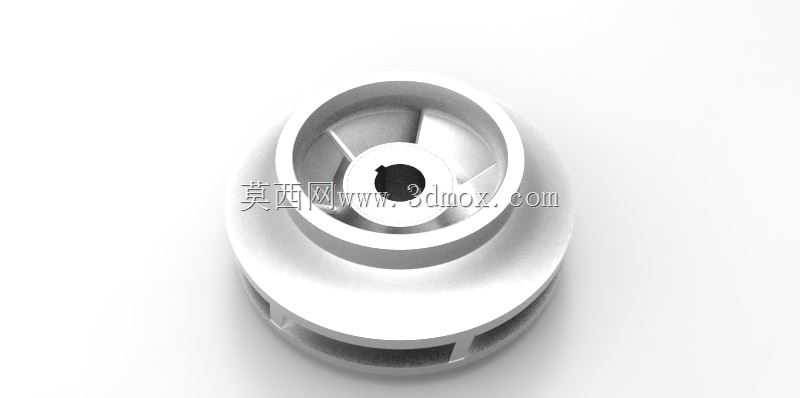

该叶轮为单级单吸离心泵核心水力做功部件，主要适配民用供水、暖通循环、小型工业流体输送等场景的端吸式离心泵，是泵组实现流体能量转换的核心构件，直接决定泵组的扬程、效率、汽蚀性能等核心运行参数。叶轮采用闭式结构设计，由前后盖板、扭曲叶片、轮毂三部分构成，前后盖板形成封闭的过流流道，相比开式、半开式叶轮，闭式结构在输送清水类低杂质介质时，能大幅减少流道内的流体泄漏损失，提升容积效率，适配输送介质温度不超过80℃的清水或物理化学性质与水相近的低粘度清洁介质，可广泛应用于建筑二次供水、中央空调水循环、农田灌溉、工业冷却水循环等常规输水场景。设计过程中，叶片采用空间扭曲翼型设计，基于一元流动理论结合CFD流场仿真优化叶片进出口安放角，叶片进口边适当延伸并做圆滑修型，有效降低流体进入叶轮流道时的冲击损失，改善泵组的汽蚀余量，提升泵在低入口压力工况下的运行稳定性，避免叶轮过早发生汽蚀破坏；叶片数量设置为6片，兼顾流道过流面积与叶片对流体的约束能力，平衡泵组的扬程曲线平坦度与高效区宽度，让泵组在额定流量点附近30%流量波动区间内都能保持较高运行效率，降低配套电机的能耗。叶轮整体采用对称回转体结构，中心轮毂位置设置标准通孔用于与泵轴配合安装，轮毂与轴的配合采用过渡配合公差，配合面设置键槽用于传递扭矩，安装时需保证叶轮端面与泵轴轴线的垂直度不超过0.02mm，避免高速旋转时产生偏心振动；叶轮前后盖板外圆与泵体密封环的配合间隙控制在0.2-0.3mm之间，既保证转动过程中无刮擦，又能控制叶轮出口高压流体向进口侧的回流泄漏，保证容积效率。叶轮的轴向安装尺寸需匹配泵体的腔体深度，安装后叶轮出口中心需与泵体压水室的流道中心对中，偏差不超过0.5mm，避免流体在压水室内产生额外的水力损失。该叶轮可采用铸造后数控加工的工艺生产，也可直接通过3D打印制作样件用于性能测试，流道表面做光滑处理，降低流体沿程摩擦阻力，进一步提升运行效率。
