双联式微型电动散热风机结构设计

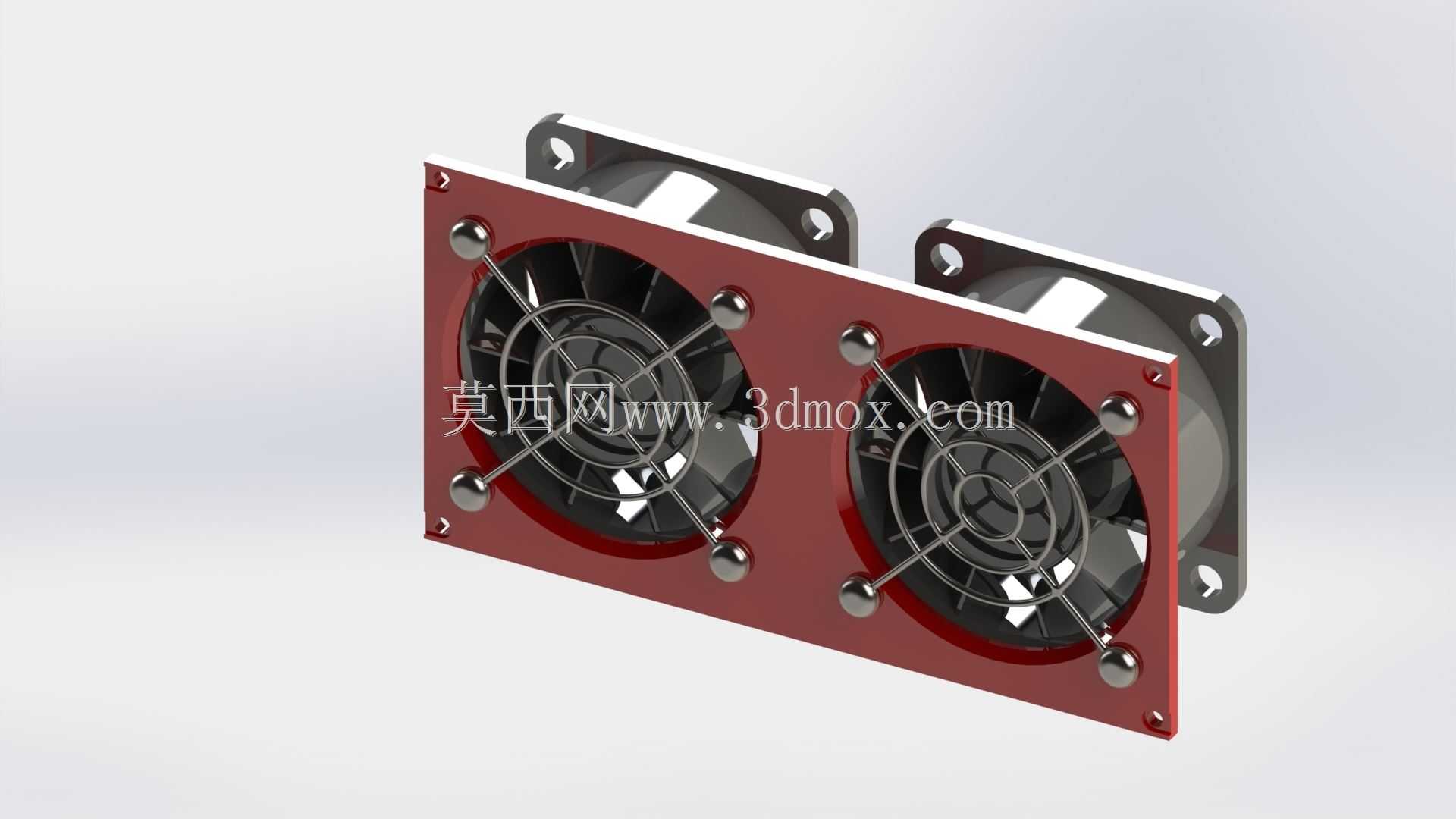

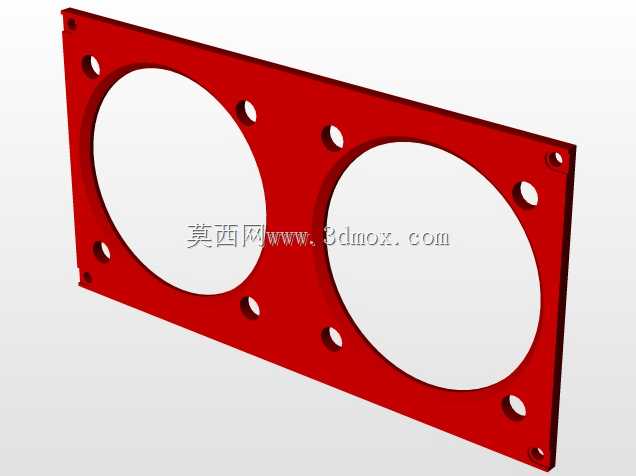

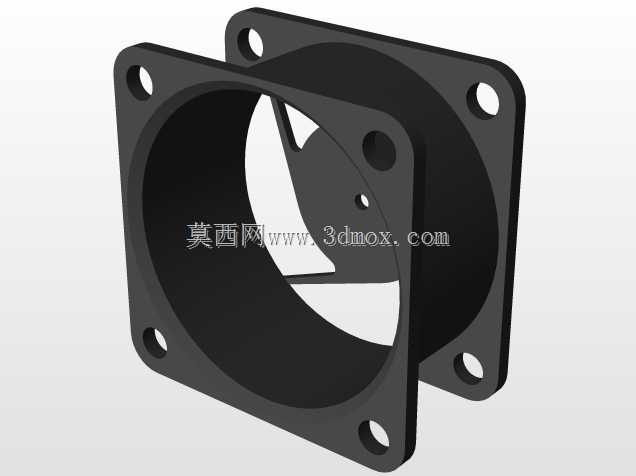

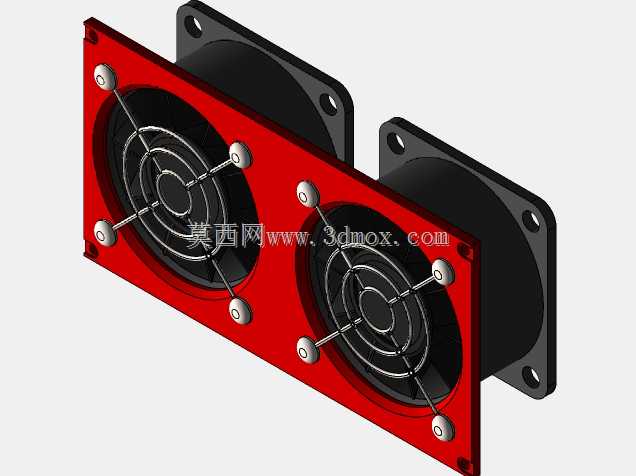

这款双联微型散热风机主要面向狭小密闭空间的风冷散热场景设计，常见于紧凑型工控机箱、嵌入式电子设备舱、小型伺服驱动模块、车载电子控制单元这类安装空间局促、散热需求集中的工况环境，能够在有限的安装截面内提供比单风扇更高的通风量，同时保持统一的安装基准，避免多风扇零散安装带来的布局杂乱、密封难度高的问题。从实际用途来看，该组件通过持续的定向强制对流，带走电子元器件、小型功率模块工作时产生的积热，将舱内工作温度维持在元器件允许的阈值范围内，避免高温引发的性能衰减、寿命缩短甚至热失效故障，相比单风扇配置，双联结构在其中一个扇叶出现转速衰减时，仍能保留基础散热能力，提升散热系统的冗余可靠性。在功能特性上，该风机组采用一体化安装板设计，将两个轴流风机固定在同一块红色安装基板上，每个风机的进风侧都加装了金属防护网罩，通过球面圆头螺栓均匀锁紧在基板上，既可以防止外部异物、线束触碰高速旋转的扇叶引发故障，也能避免安装维护过程中扇叶受外力磕碰变形。每个风机都自带带安装孔的方形法兰边，法兰上的预留孔位与基板上的固定点位精准对齐，保证两个风机的出风方向完全平行，不会出现气流紊流抵消的问题。从设计思路来看，这款产品优先考虑了安装便捷性与空间利用率，将两个独立风机整合为单一安装模块，用户安装时只需对整块基板进行定位固定，无需分别调整两个风机的位置与平行度，大幅降低装配工时。基板上的安装孔位采用对称布局，既可以通过法兰孔位实现嵌入式安装，将风机嵌入舱壁的预留开孔内，也可以通过基板边缘的固定孔实现壁挂式外装，适配不同的设备结构设计。在外形尺寸与安装边界上，整体结构为规整的矩形扁平结构，厚度方向仅保留风机本体加防护网的必要尺寸，不会过多占用设备内部的纵深空间，两个风机的中心距经过精准测算，既保证相邻风机的防护网不会出现干涉，也尽可能缩小了整体基板的宽度尺寸，适配紧凑型设备的安装空间要求；安装孔的孔径与孔位间距符合小型散热组件的通用安装规范，能够兼容多数常规小型设备的预留安装位，无需额外定制转接件即可完成装配，出风面的平整设计也方便用户加装导风罩、防尘棉等附属配件，适配不同的防尘、导风需求。
