小型带式工件输送装置结构设计

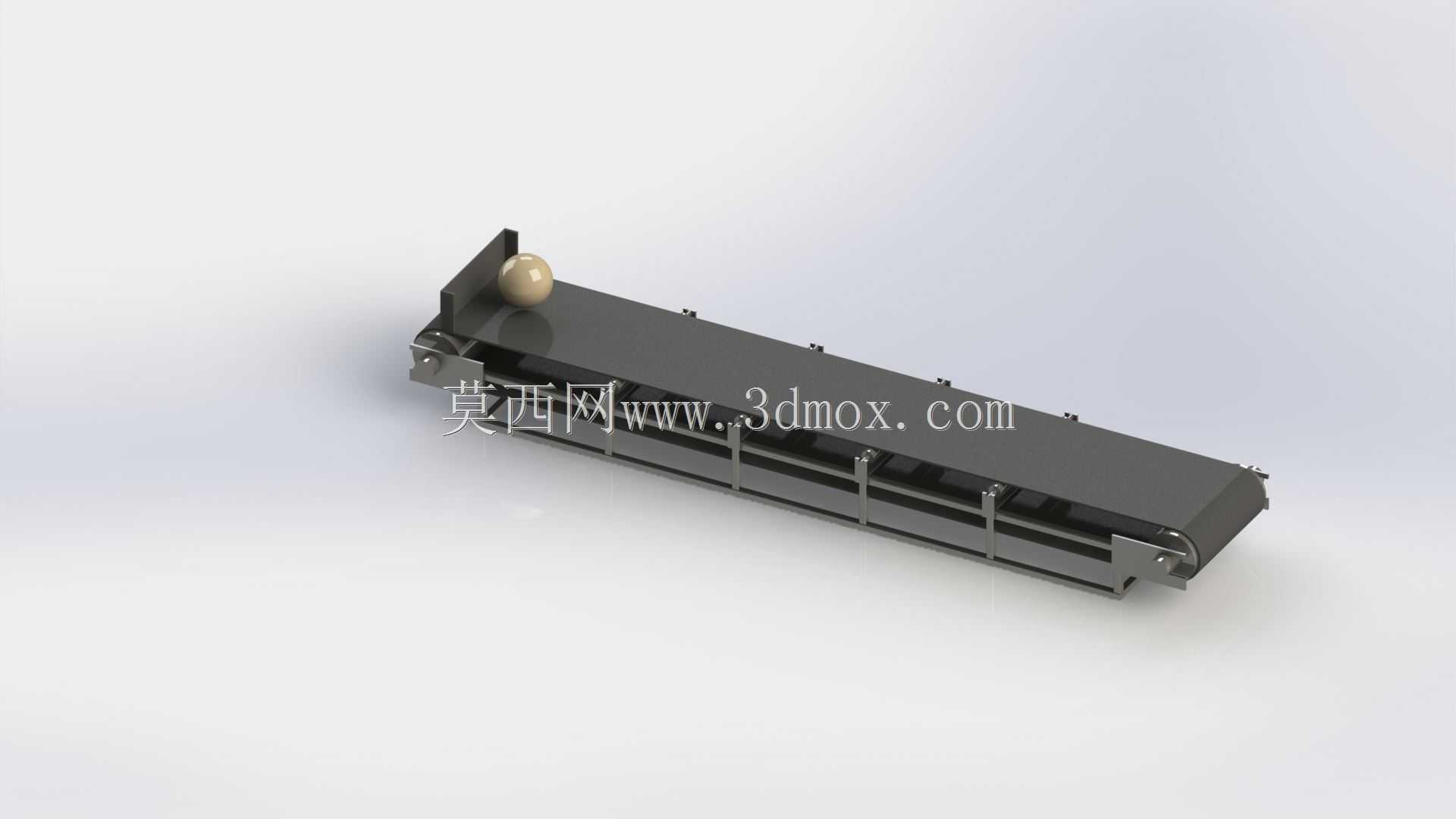

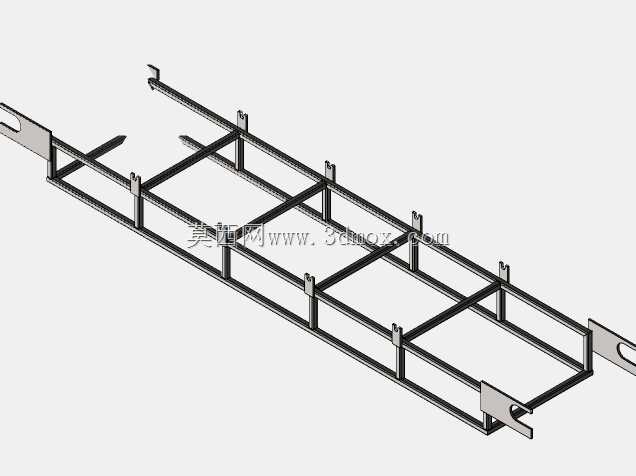

这款小型带式输送装置主要面向轻工制造、电子组装、小型零件加工车间的短距离物料转运场景，可衔接不同工位的加工、检测、分拣工序，解决生产环节中人工搬运小型工件效率低、流转节拍不匹配的问题，也可嵌入小型自动化生产线作为物料传输的衔接载体，适配球状、块状、小型盒装等多种形态的轻质工件传输需求，在小批量定制化生产场景中具备较强的适配性。设备核心功能是依靠环形输送带的连续循环运动，平稳承载并输送放置在带面上的工件，两端的张紧辊组可调节输送带的张紧程度，避免长期运行后输送带打滑、跑偏，侧面的多组支撑托辊可承托输送带及上方工件的重量，防止带面因负载出现下凹变形，保障工件传输过程的平稳性，端部的挡料结构可避免工件在输送过程中从侧边滑落，入料端的限位结构可引导工件准确落至带面中心位置，减少传输偏移问题。设计过程中优先考虑了小型工位的安装适配性，整体采用窄幅长条形的紧凑结构，横向宽度控制在较小范围，可直接放置在工作台面或支架上使用，不需要占用过大的车间地面空间，机架采用标准化型材拼接结构，既保证了整体结构的刚性，也方便后期根据实际使用需求调整输送段长度、增减辅助功能组件；输送带选用耐磨防滑的平带材质，可根据输送工件的材质特性调整带面粗糙度，避免工件在输送过程中出现打滑移位，驱动端采用侧置布局，将传动组件整合在机架端部，减少设备整体的突出结构，降低安装时的空间干涉风险。安装边界方面，设备底部预留了标准安装孔位，可直接与配套支架或生产线工位台面固定，入料端和出料端的高度可通过配套支架进行微调，能够适配不同高度的加工设备出料口，两端的辊轴端盖采用可拆卸结构，方便后期维护时更换输送带、检修传动组件，整体结构无尖锐外凸部件，符合车间生产的安全防护要求，运行过程中噪音低、运行平稳，可满足长时间连续生产的传输需求。
