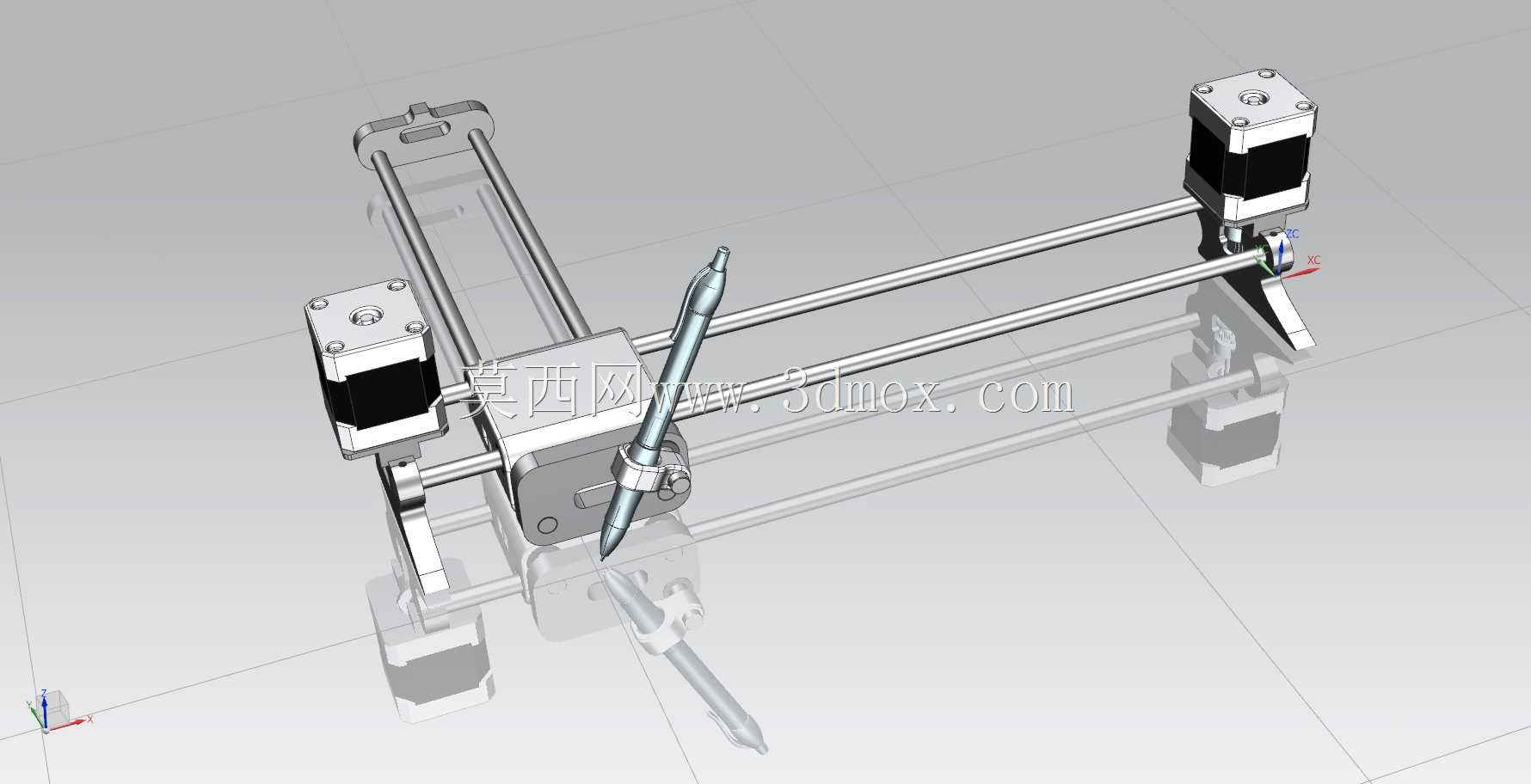

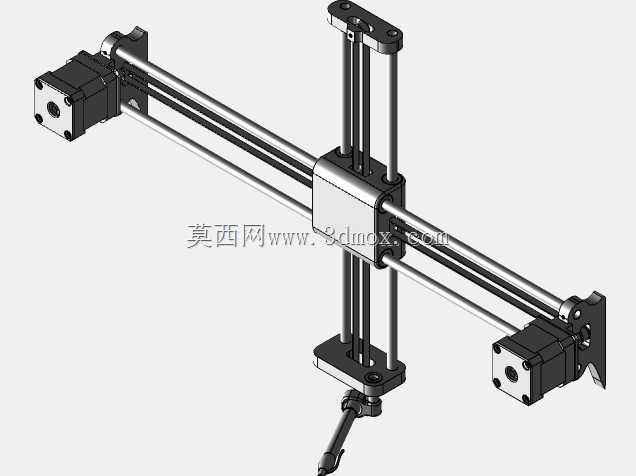

CoreXY结构写字绘图执行机构

这款CoreXY结构的写字绘图执行机构，主要面向桌面级小型自动化书写、绘图作业场景，可适配桌面文创制作、教学演示、小型工件表面标记等多种实际使用需求，能够搭载书写笔、标记笔等工具完成平面轨迹的精准复刻输出，也可作为小型运动执行平台拓展激光头、点胶头等功能部件，适配轻负载的平面作业任务。该机构采用经典CoreXY传动布局，通过两组固定在机架端部的动力部件配合同步带传动，带动搭载作业工具的运动滑台完成X、Y两个轴向的平面运动，相较于传统单轴堆叠的传动结构，该布局将动力部件固定在机架主体上，有效降低了运动部件的整体重量，能够实现更快的运动响应速度与更高的定位精度，运动过程中整机震动更小，轨迹输出更平稳。在功能特性上，该机构的传动带采用交叉绕设的布局方式，两个动力部件同向转动时可驱动滑台沿单轴向运动，反向转动时则驱动滑台沿另一轴向运动，传动效率高，反向间隙小，能够精准还原复杂的曲线、直线书写轨迹，搭载的笔具固定座可适配不同直径的常规书写工具，夹持稳固且更换便捷，笔具的下压行程可根据作业面的高度进行微调，保证书写过程中笔迹均匀连续，不会出现断墨、刮纸的问题。设计过程中，整体机架采用双光轴作为导向支撑结构，光轴表面经过精加工处理，搭配直线轴承作为滑台的导向部件，摩擦阻力小，运动顺滑，同时光轴的支撑结构采用对称式布局，保证滑台在整个运动行程内的支撑刚性，避免高速运动时出现结构形变影响定位精度；所有传动部件的安装位都预留了张紧调节空间，可根据同步带的使用磨损情况调整张紧力，长期使用也能维持稳定的传动精度，整体结构的零部件多为常规标准件，加工与装配难度低，使用者可自行加工非标准结构件完成整机搭建。在外形尺寸与安装边界上，该机构整体为矩形框架结构，横向宽度适配常规桌面摆放需求，纵向深度占用空间小，可直接放置在平整的工作台面使用，底部预留了标准安装孔位，也可通过螺栓固定在专用工作台架上拓展作业行程；滑台的有效运动范围覆盖常规A4幅面的作业区域，能够满足日常书写、绘图的幅面需求，整机的运动边界无突出的尖锐结构，使用过程中不会出现干涉剐蹭的问题，适配常规的桌面作业空间，无需额外预留过大的安装操作空间。
