SquareBOT-M型3D打印机Z轴线性导轨结构

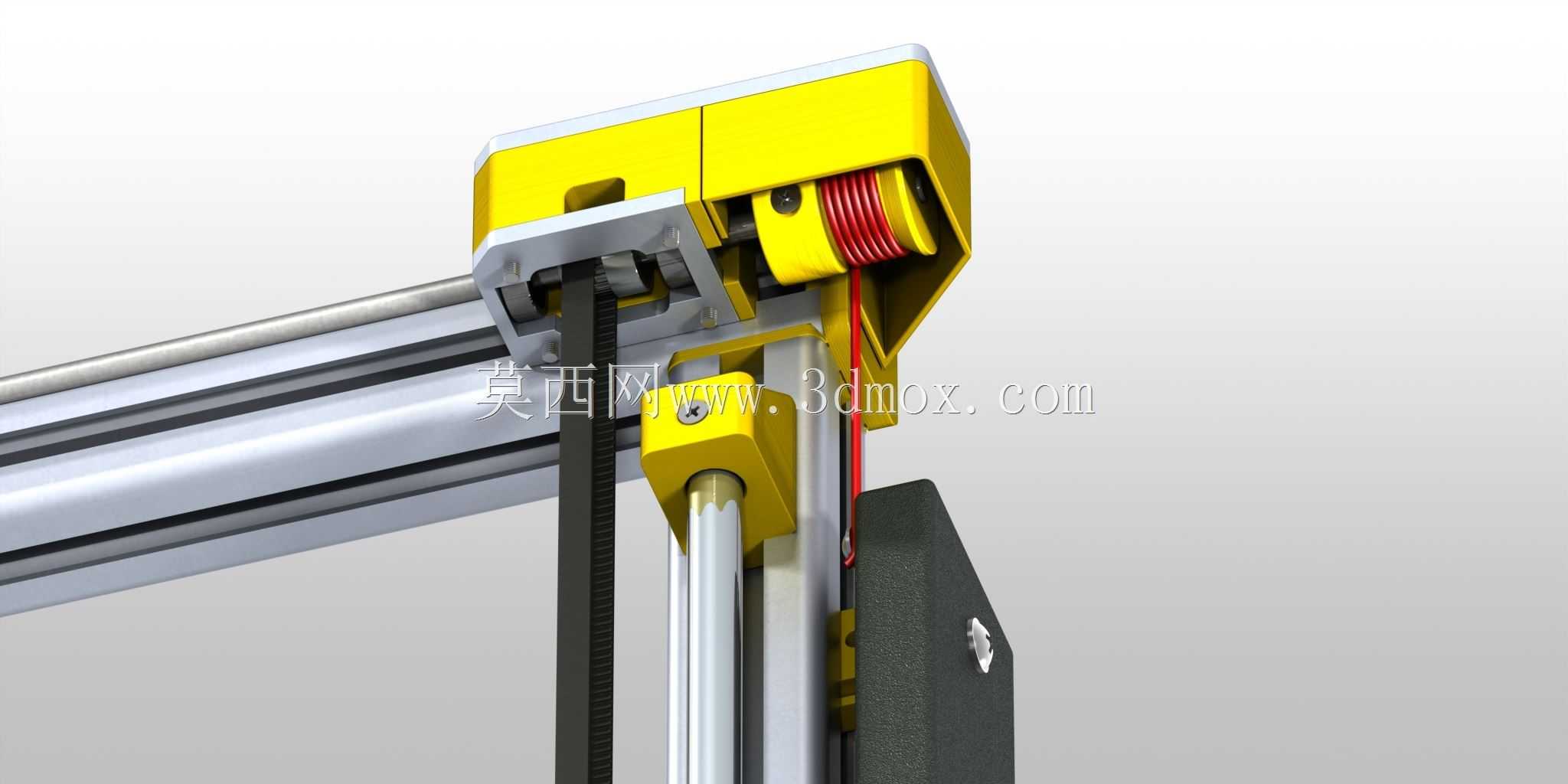

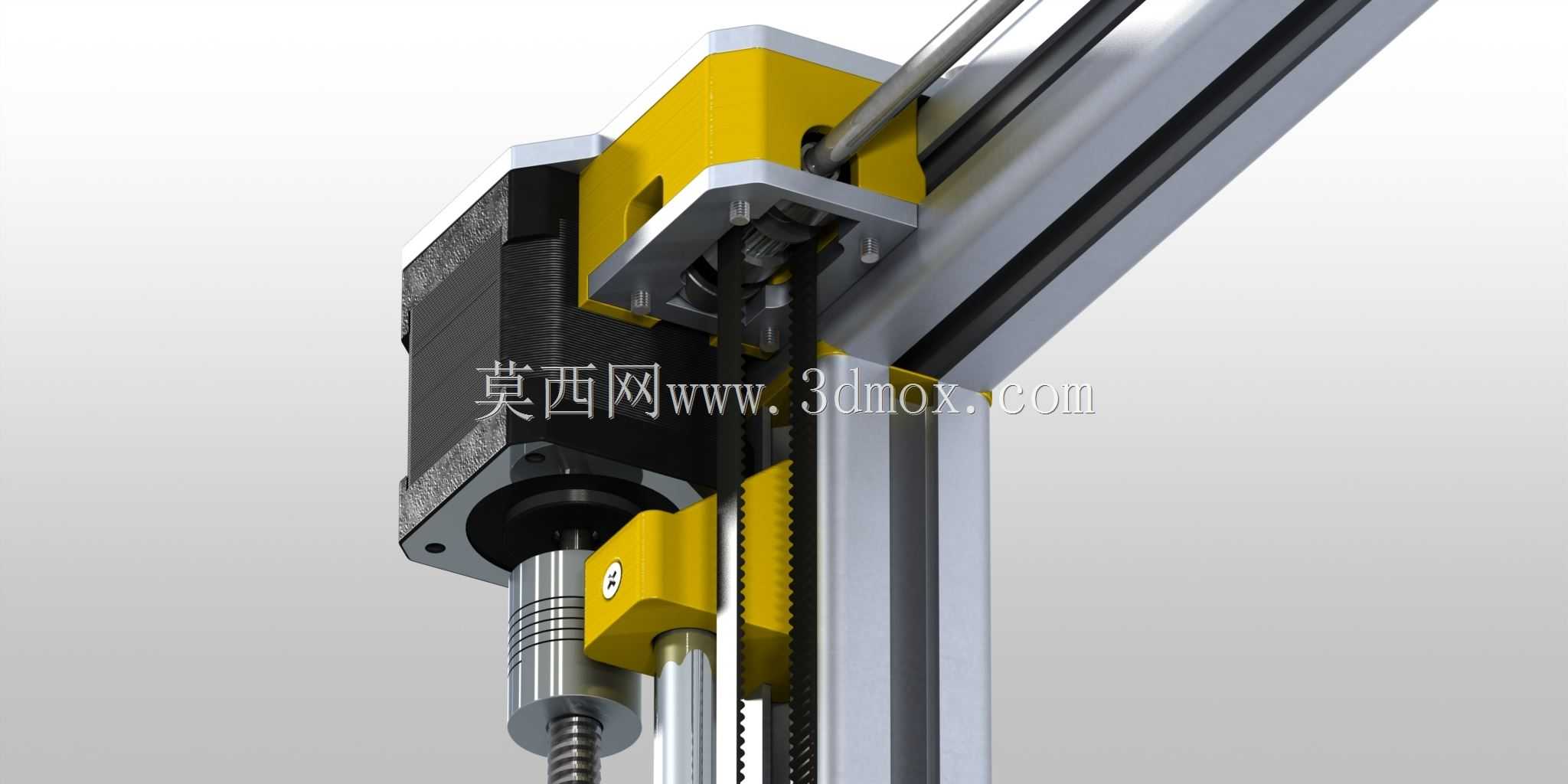

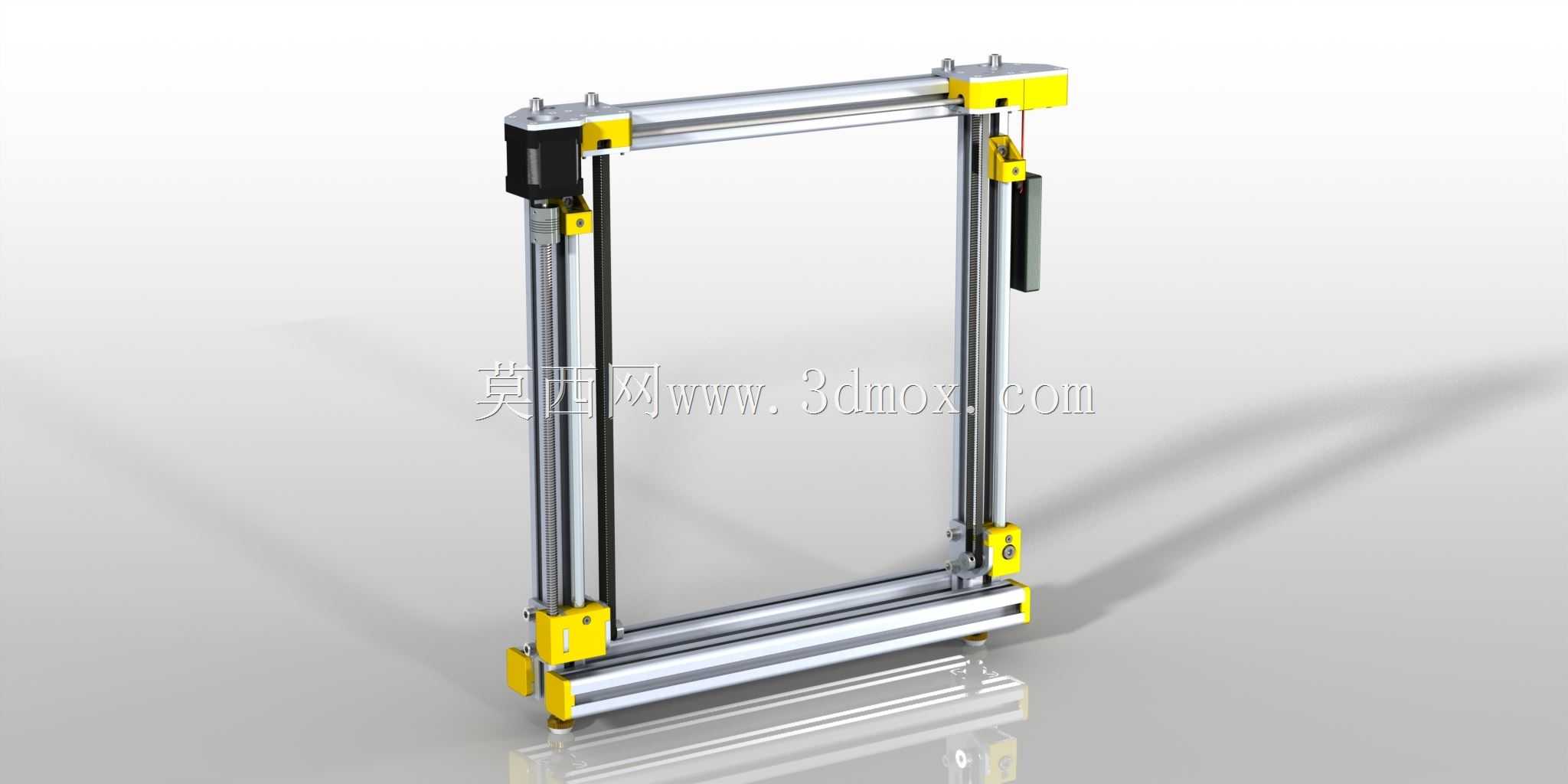

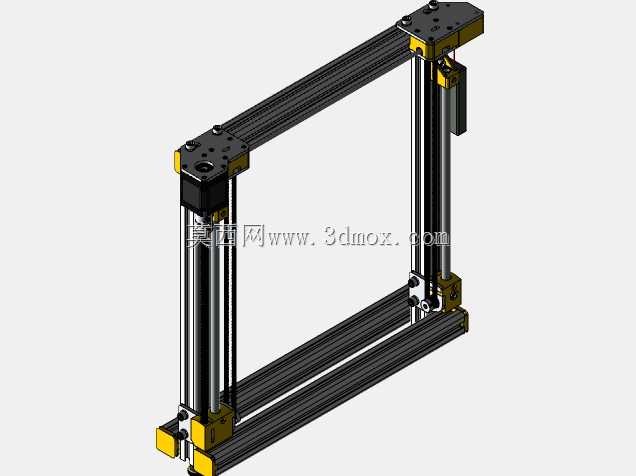

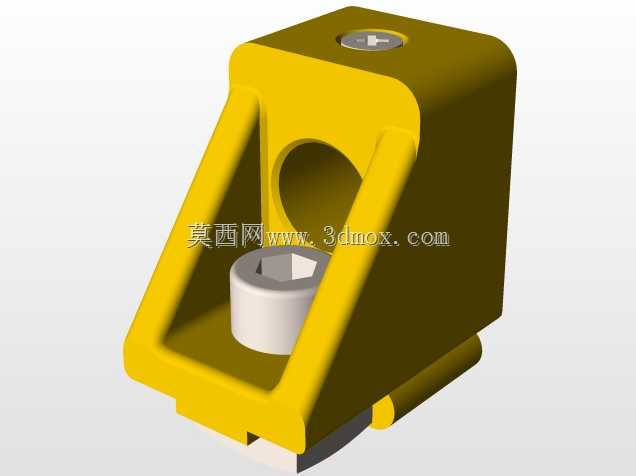

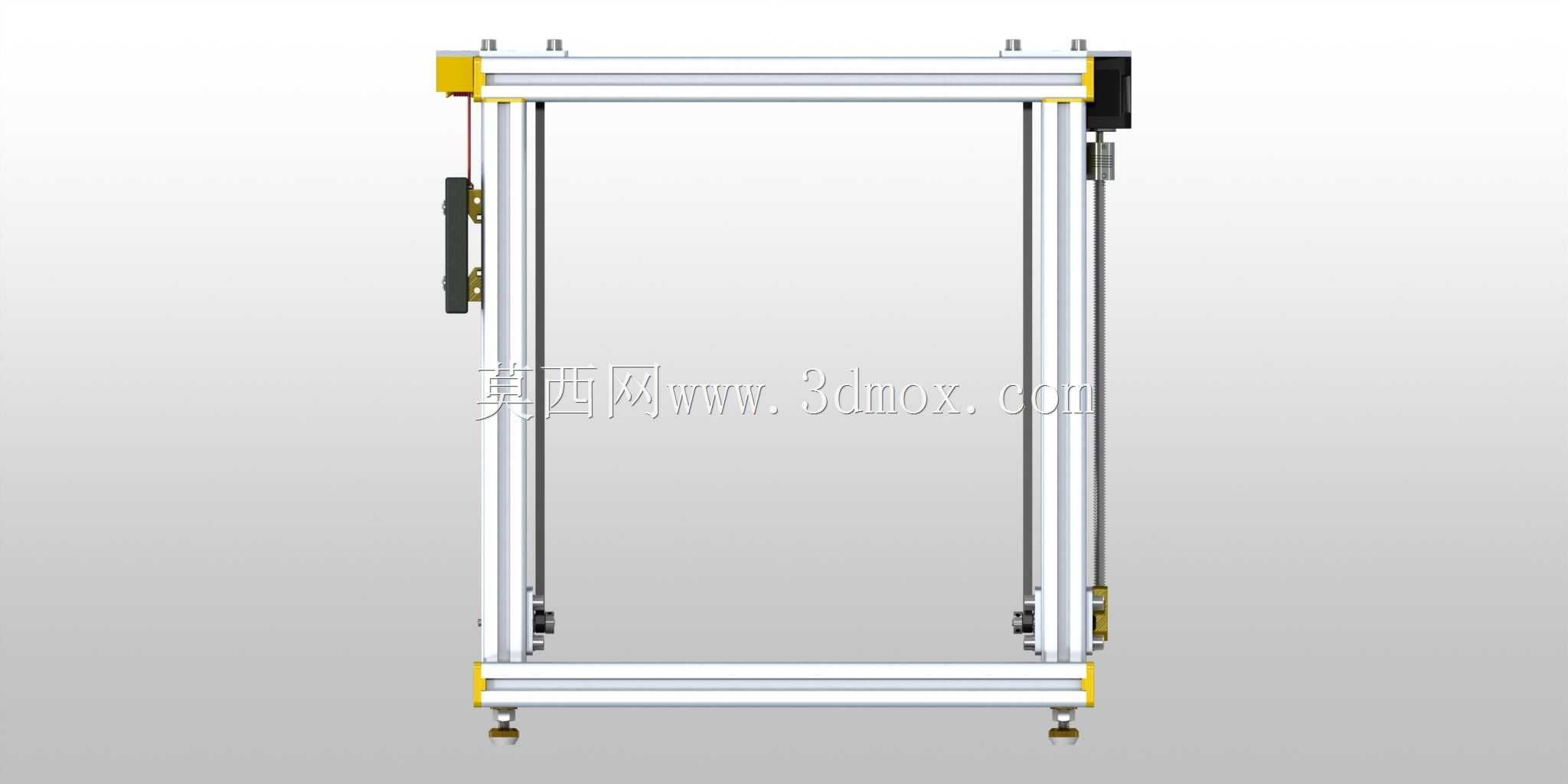

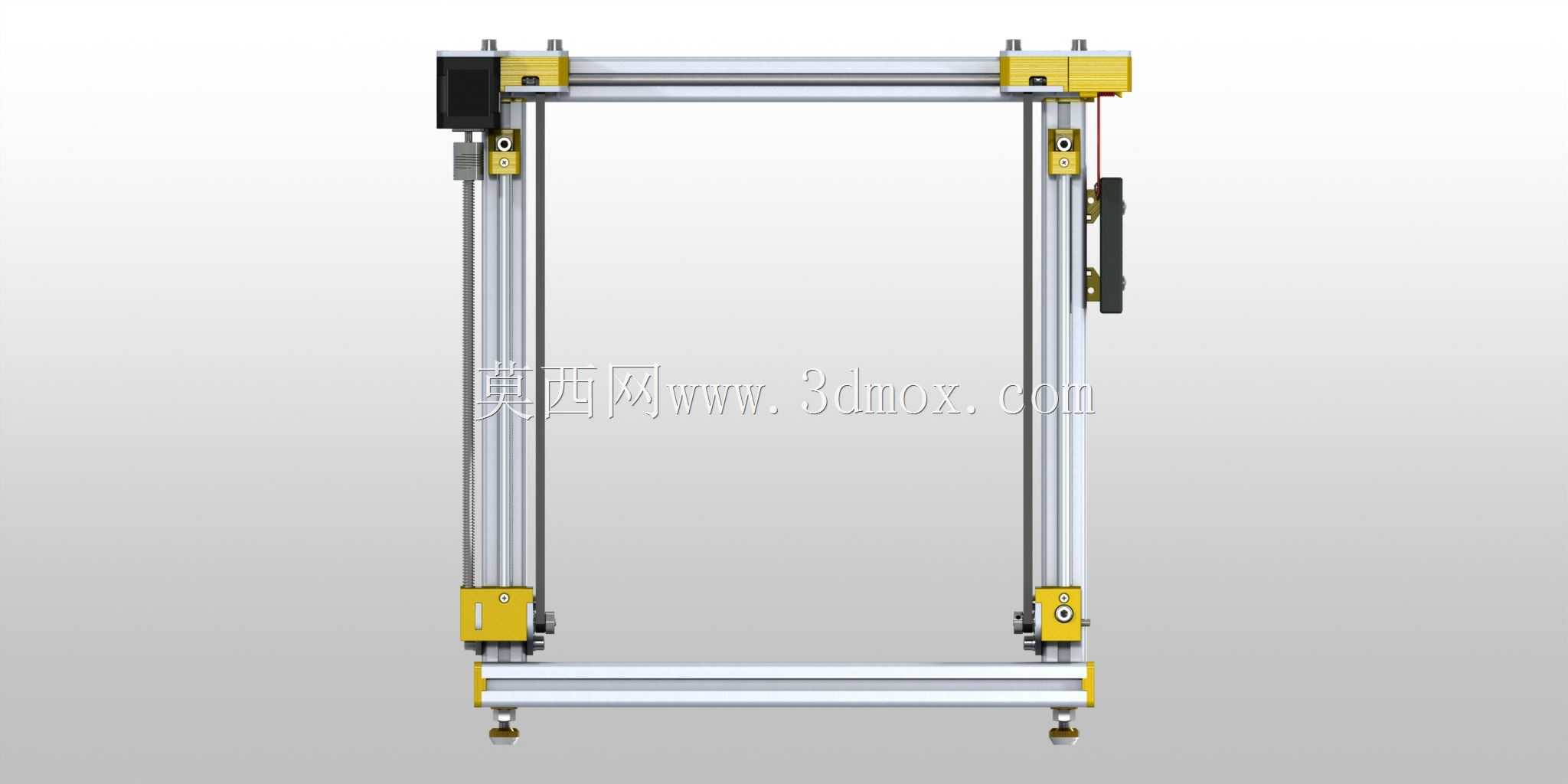

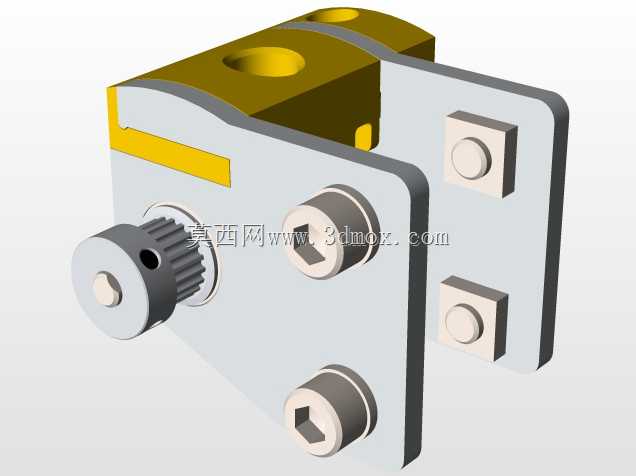

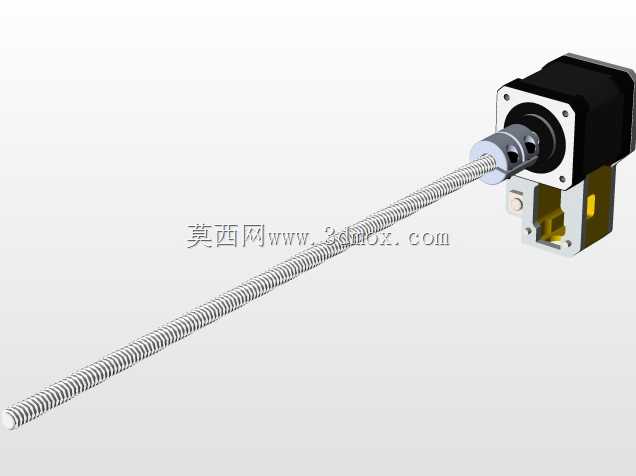

该结构为桌面级FDM 3D打印机的核心Z轴运动总成，主要应用于个人创客创作、小批量定制零件打样、教学实训三维打印等场景，承担打印平台沿垂直方向的精准升降传动功能，直接决定打印过程中层厚堆叠的精度与整机运行的稳定性。整套Z轴结构采用双平行线性导轨搭配同步带传动的布局，两侧导轨通过定制的4mm厚度激光切割铝制安装件与铝型材框架主体连接，安装件的定位孔位经过公差匹配设计，装配时无需额外打磨调整即可保证两侧导轨的平行度误差控制在0.02mm以内，避免Z轴运动过程中出现卡顿、偏移的问题，有效提升打印过程中框架的整体刚度，减少高速打印时的结构共振。设计过程中优先考虑了桌面级设备的安装边界与空间利用率，整体框架采用标准20系列工业铝型材拼接，横向跨距适配主流220mm幅面的方形热床安装，垂直方向有效行程可满足250mm高度的模型打印需求，底部与顶部的安装座预留了同步轮张紧调节空间，用户在后期维护时无需拆解框架主体即可完成同步带松紧度的调整。两侧导轨的滑块通过连接板与打印热床的支撑托架连接，传动端采用单步进电机驱动双同步带的传动方案，保证两侧升降动作的同步性，避免平台倾斜导致的打印层纹错位、模型翘边等问题。导轨端部设置了物理限位块，防止运动超程损坏传动部件，侧面预留的走线槽可将电机线、限位开关线规整收纳在型材槽内，避免运动过程中线路剐蹭打印件。整套结构的连接件均采用标准化的铝型材配件，用户可根据自身需求调整型材长度拓展打印行程，安装接口兼容市面上主流的E3D喷头、热床等通用3D打印配件，无需额外定制转接件即可完成整机组装，能够帮助DIY玩家快速搭建高刚性的CoreXY结构3D打印机主体，降低整机装配的调试难度。
