夹持式涡街流量检测传感装置结构

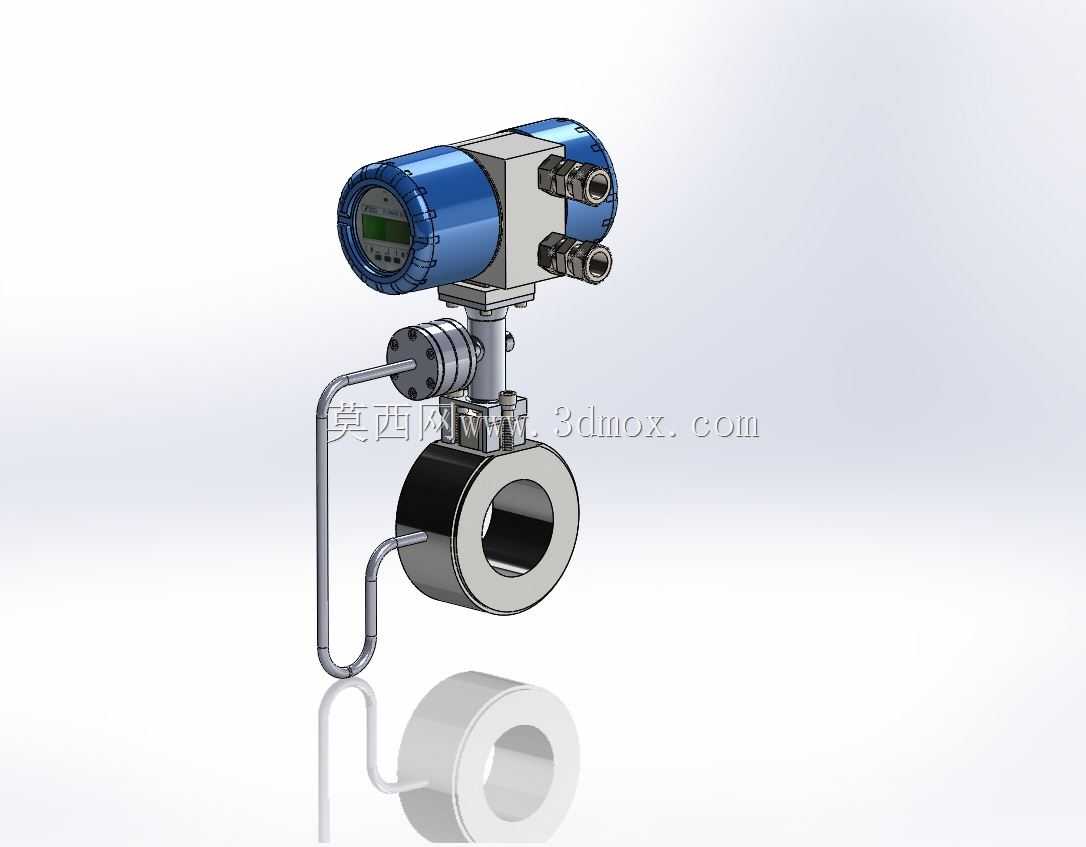

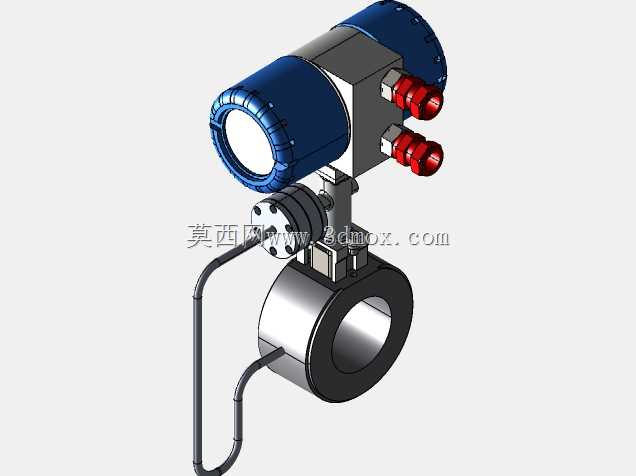

该流量检测装置主要面向工业流体输送场景设计，可适配化工、市政供水、热力管网、油气输送等多领域的管道流体计量需求，能够对管道内流通的液体、气体、蒸汽等不同介质的瞬时流量与累计流量进行精准检测，为生产过程中的物料核算、能耗统计、工艺参数调控提供可靠的数据支撑，是工业过程控制领域不可或缺的基础检测单元。装置整体采用分体夹持式结构设计，下部为对夹式测量管段，无需在管道上额外焊接法兰，可直接夹持在两段同管径的工业管道法兰之间，大幅降低现场安装的施工难度与改造成本，测量管段采用直通式流道设计，内部无突出阻流部件，介质流通时压损极小，不会造成管道内的流场紊乱，同时可有效避免介质内杂质卡滞的问题，适配含少量固体颗粒的流体测量场景。上部为变送显示表头，通过金属支架与测量管段刚性连接，表头外壳采用防爆密封结构设计，可满足易燃易爆工况下的使用要求，表头正面配置高清数显窗口，可现场直接读取流量数值，侧面设置两个防爆接线端口，分别用于电源接入与信号输出，可将检测到的流量数据转换为标准工业信号远传至中控系统，实现远程监控与数据采集。连接测量管段与表头的引压管路采用硬质金属弯管成型，管路走向经过优化，既保证了压力信号传递的稳定性，又避免了与周边安装部件产生干涉，整体结构的安装边界紧凑，在小空间管道布设场景中也能顺利安装，表头可根据现场读数需求调整旋转角度，适配不同方向的安装朝向。设计过程中充分考虑了工业现场的复杂工况，所有外露金属部件均做防腐处理，可适应潮湿、有轻度腐蚀的环境，测量核心部件采用抗震结构设计，能够有效抵消管道振动带来的测量误差，保证检测数据的稳定性与准确性，整体结构兼顾了测量精度、安装便捷性与工况适应性，能够覆盖多数常规工业管道的流量检测需求。
