径向连接式工业压力表精细三维设计

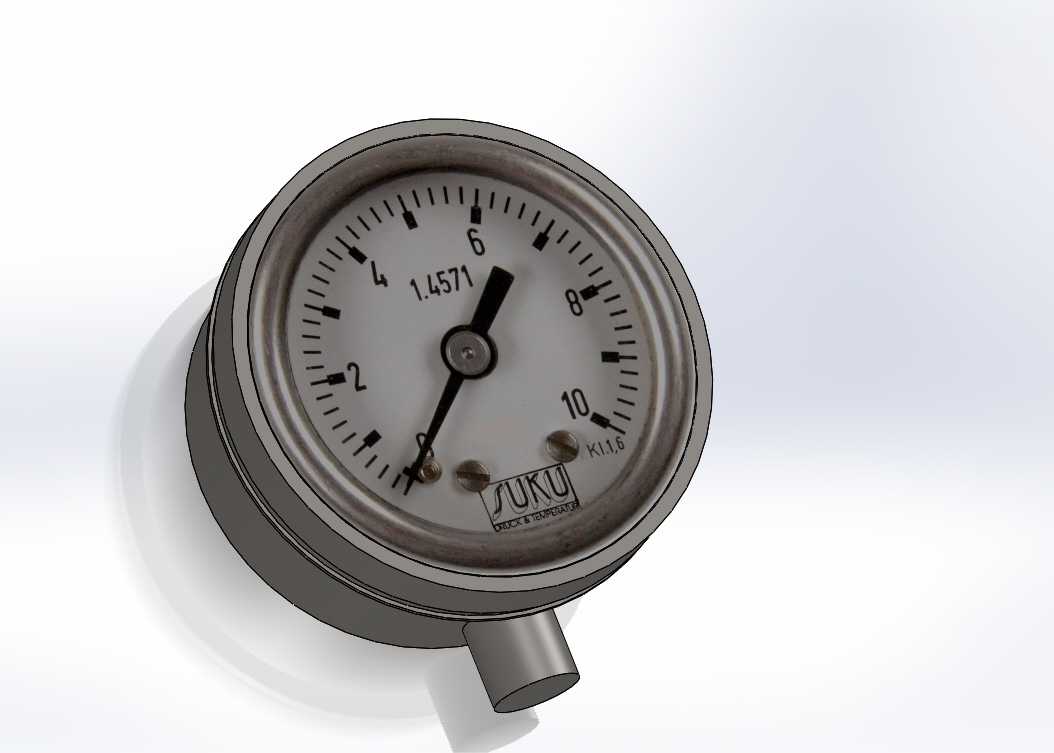

这款压力表三维模型还原了工业现场常用的径向安装式压力检测仪表的完整结构，可广泛应用于液压站、气动管路、供水供气系统、工业锅炉、化工流体输送管线等场景中，承担流体介质压力的实时可视化检测功能，帮助运维人员直观掌握管路内部的压力状态，避免超压引发的设备损坏、介质泄漏等安全隐患，是工业流体系统中不可或缺的基础检测元件。模型完整还原了压力表的核心功能结构，包含带刻度标识的圆形表盘、黑色指针、金属表壳、底部径向引出的压力连接接头、表蒙密封结构等部分，表盘上清晰标注了压力刻度区间与精度标识，指针的转动轴位置、表壳的卷边密封结构、接头的外螺纹连接段都做了贴合实物的细节还原，能够直观呈现压力表的装配关系与工作形态。在设计思路上，该模型遵循工业压力表的通用设计规范，表壳采用圆形冲压金属壳体结构，既能够为内部的波登管、传动齿轮组等核心测压元件提供密闭的防护空间，避免现场粉尘、水汽侵入影响测量精度，又通过圆润的外形降低安装使用过程中的磕碰损伤风险；底部的径向连接接头采用标准外螺纹结构设计，能够直接与管路系统的内螺纹检测接口匹配，无需额外转接件即可完成安装固定，适配绝大多数工业现场的压力检测点位安装需求。从安装边界与尺寸适配来看，模型还原的压力表整体结构紧凑，圆形表壳的外径尺寸适配常规仪表盘的开孔安装要求，底部接头的伸出长度预留了足够的管路连接操作空间，表盘的刻度朝向与接头的轴向保持垂直，安装后表盘正面可正对运维人员观测方向，无需额外调整角度即可清晰读取压力数值；表壳后侧预留了可选的安装卡扣结构位置，既可以通过底部螺纹直接固定在管路上，也可以搭配安装卡扣实现面板嵌入式安装，适配不同场景的安装需求。模型的细节处理贴合实际工业产品的生产工艺，表壳表面做了哑光金属质感的还原，表盘的刻度印刷、品牌标识区域都做了对应呈现，指针的形态与粗细比例符合真实仪表的观测可读性要求，能够直观展示压力表的成品外观与结构特点，可用于工业系统的装配仿真、运维培训演示、产品展示等场景。
