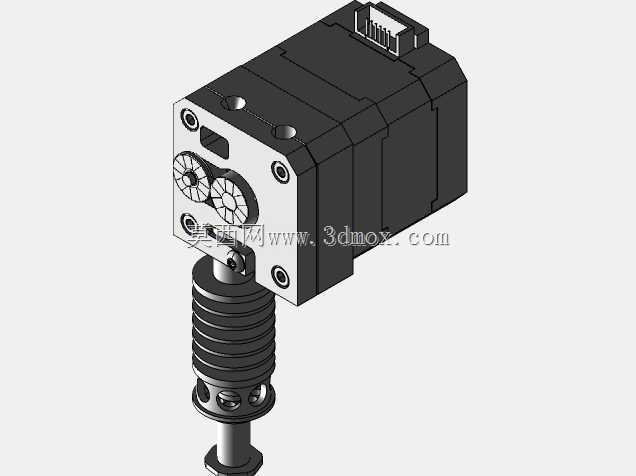

桌面级FDM3D打印双齿轮进料挤出机构

该挤出机构是桌面级熔融沉积成型3D打印设备的核心进料执行部件，主要应用于消费级、教育级及小型工业级FDM3D打印场景，承担热塑性打印耗材的稳定输送、压力建立与精准进给职能，直接决定打印过程的出料均匀度、回抽精度与成型件表面质量，可适配PLA、ABS、PETG、TPU等多种常见1.75mm直径热塑性打印耗材，尤其针对软质TPU耗材的进料打滑、出料滞后问题做了针对性结构优化，能有效降低软料打印时的堵头、拉丝概率。

从功能特性来看，该机构采用双驱动齿轮咬合进料结构，相比单齿轮挤出结构拥有更大的进料咬合力与传动接触面积，可避免耗材表面被齿轮过度切削产生碎屑，同时能保证高速打印状态下的进料扭矩充足，不会出现进料打滑导致的出料不足、层间粘接不牢问题；机构集成了步进驱动单元与挤出喉管、散热段的安装接口，属于近端挤出结构设计，挤出齿轮到喷嘴的耗材路径极短，回抽动作响应速度快，能精准控制回抽行程，大幅减少打印过程中的拉丝、漏料瑕疵，适合高精度小尺寸零件的打印作业。

设计思路上，该结构采用模块化集成设计，将驱动电机、减速齿轮组、进料调节机构、喉管安装位整合为单一整体组件，减少了分散零件的装配误差，同时在进料侧设置了耗材导向通道，保证耗材进入挤出齿轮时的对中度，避免偏磨；挤出压力调节结构采用内置弹簧预紧设计，可通过侧面的调节旋钮调整齿轮对耗材的夹紧力度，适配不同硬度、不同直径公差的耗材，无需拆解机构即可完成压力适配调整。

从安装边界与尺寸来看，该机构整体采用紧凑型方块式布局，主体驱动部分为规整的方形结构，安装孔位采用标准的20mm间距铝型材安装孔设计，可直接适配市面上主流的桌面级3D打印机龙门架、Ender系列及同规格开源打印机的安装位，无需额外做转接件改造；下端喉管连接段采用标准M6螺纹接口，可兼容通用的E3D规格热端组件，散热段预留了散热鳍片与散热风扇的安装位，能保证喉管段的温度处于耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的堵头故障；整体径向安装尺寸控制在42mm宽度范围内，不会在打印运动过程中与打印平台、模型产生干涉，可支持最大220*220mm打印幅面的设备安装使用，运动负载小，不会给X轴运动机构带来额外的负载负担，能保证高速运动下的定位精度。
