半自动维氏硬度检测手持装置结构

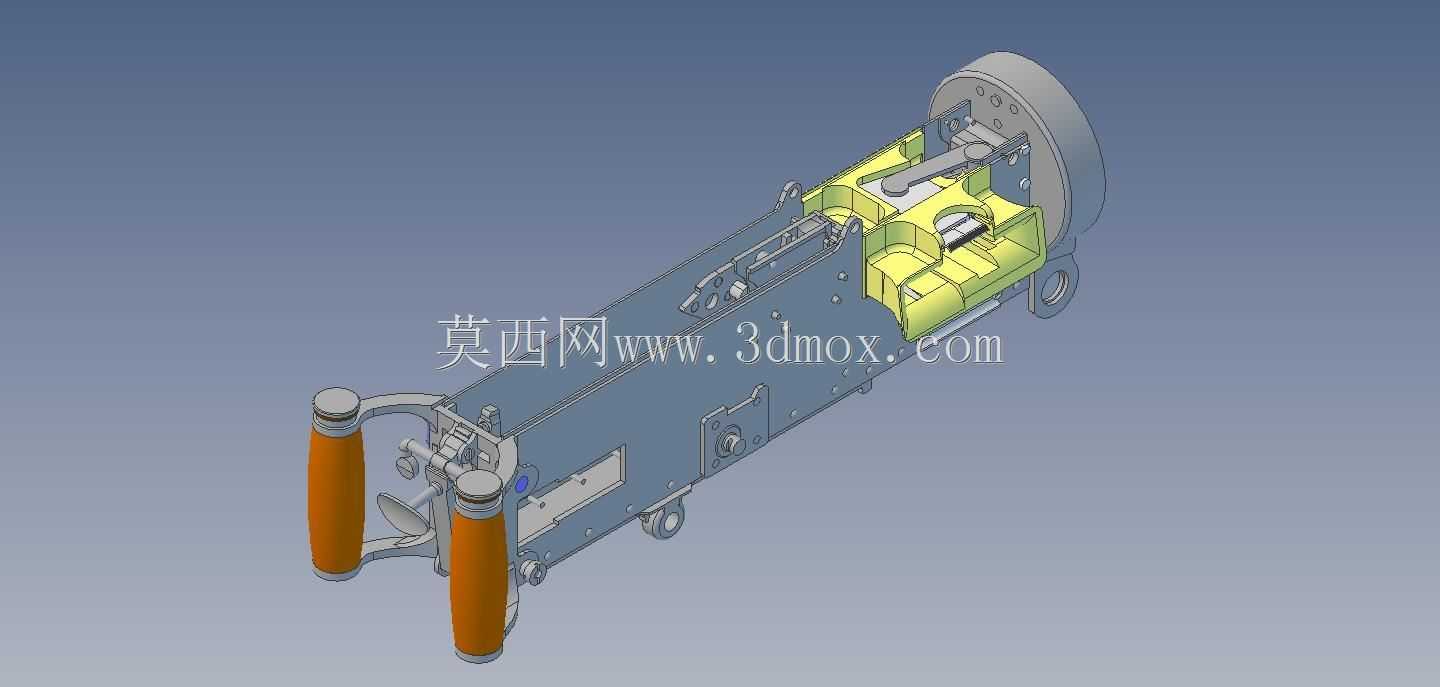

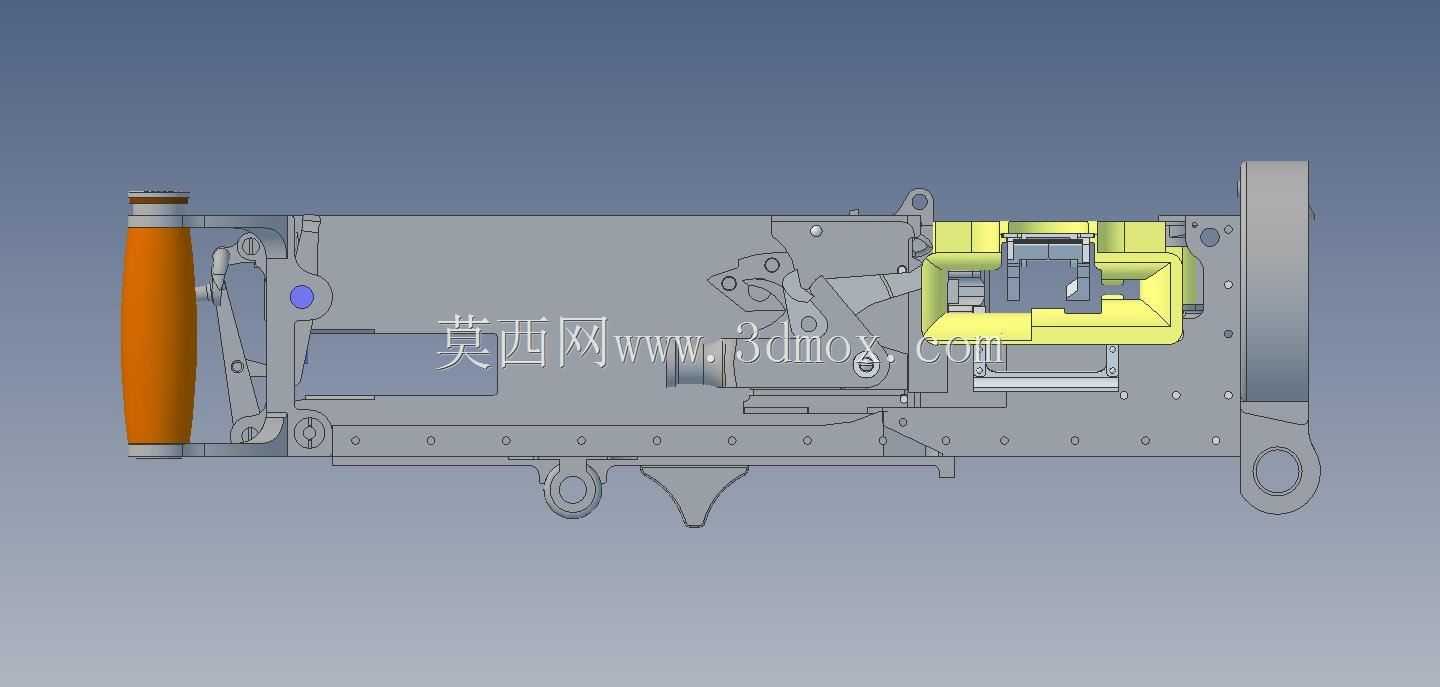

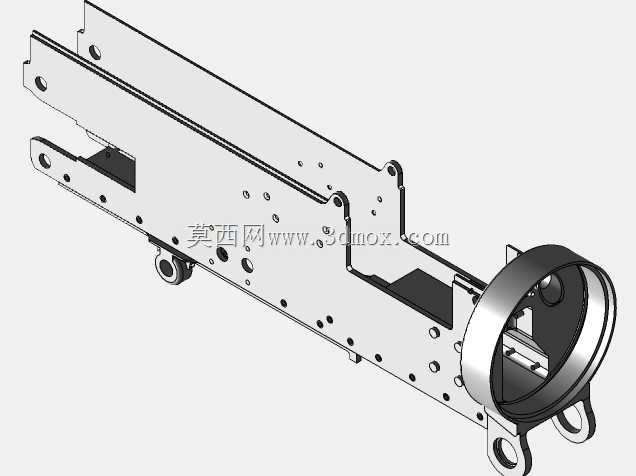

这款半自动维氏硬度检测装置，主要面向金属材料热处理车间、五金零部件质检工位、实验室材料性能检测场景使用，区别于台式硬度计的固定检测局限，该手持结构可适配大型工件、异型构件的现场硬度抽检，无需将工件搬运至检测台，大幅降低重型零部件的检测转运成本。从结构设计逻辑来看，装置采用双握把布局，握把外层包覆防滑绝缘套，适配长时间手持操作的施力需求，操作人员双手握持即可稳定控制检测头与被测面的贴合垂直度，避免因施力倾斜导致的压痕变形、检测数值偏差问题。装置内部集成了压痕加载、力值保持的核心传动结构，主体框架采用高强度合金板材拼接，左侧板的铆接孔位做了装配适配设计，考虑到实际装配过程中配钻工序的孔位偏差，建模时预留了装配调整余量，除配钻孔位外其余安装尺寸均严格匹配实物测绘参数，可直接用于同类检测设备的结构复刻、备件替换设计参考。装置的检测端设置有定位基准面，使用时将基准面贴紧被测工件表面，即可保证压头与被测面的垂直精度，无需额外辅助定位工装；尾部的传动轮组负责加载力的传递与控制，可实现半自动的力值加载、保压、卸载流程，减少人工手动施力的人为误差。从安装边界来看，装置整体为长条形手持结构，横向最大宽度集中在握把安装区域，检测端的外径尺寸可适配多数狭窄检测空间的操作需求，内部传动组件的排布做了紧凑化处理，在保证力值传递精度的前提下尽可能压缩整体体积，降低手持操作的负重感。结构建模时还原了内部的压头固定座、力值传导杠杆、复位弹簧等核心零件的装配关系，各运动部件的配合间隙均按照实际装配公差设置，可直接用于运动仿真验证、结构优化改进，对于从事硬度检测设备研发、计量器具维护的结构设计人员来说，该模型可直观呈现半自动手持硬度计的内部传动逻辑，为同类产品的轻量化改进、操作手感优化提供具象的结构参考。
