多旋翼无人机零部件3D打印注塑模具组

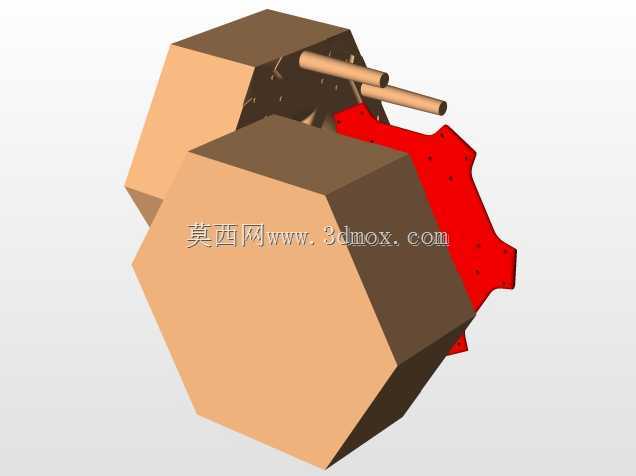

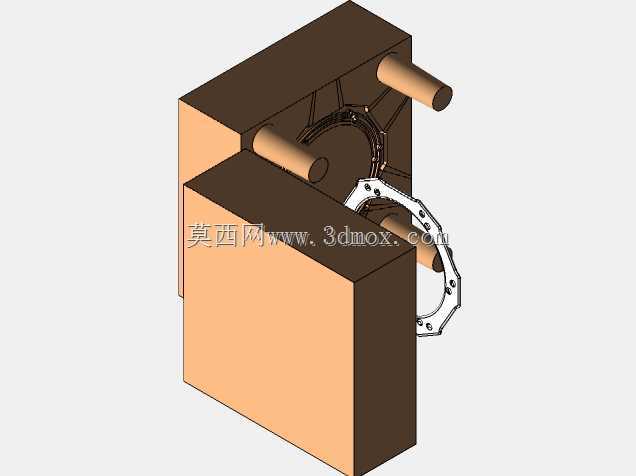

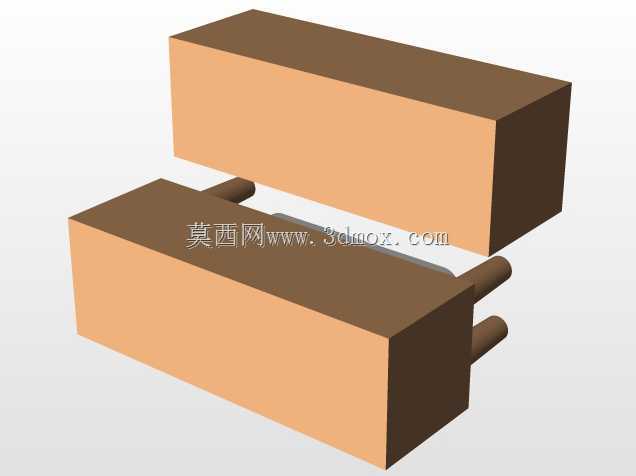

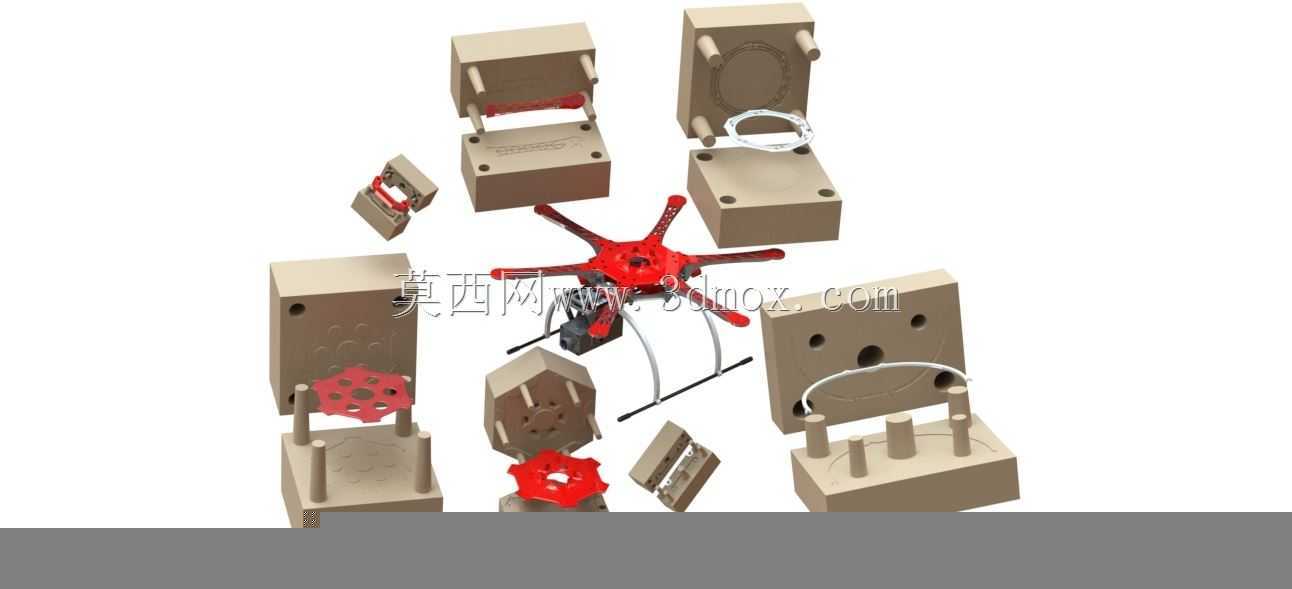

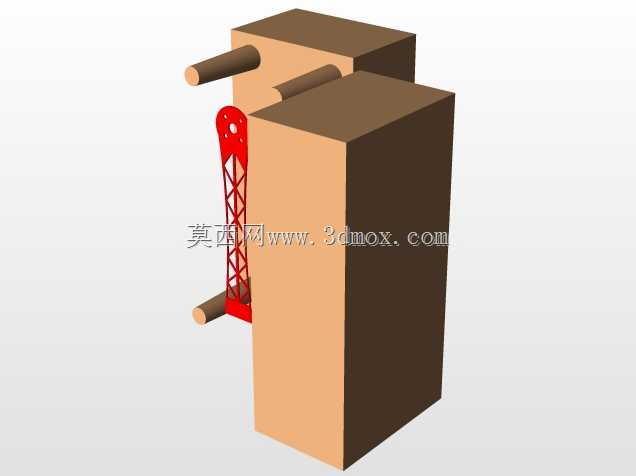

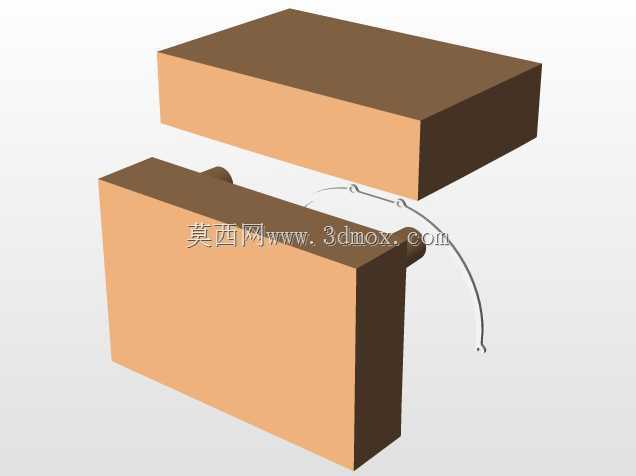

这套模具组主要面向消费级多旋翼无人机的原型开发与小批量试制场景，适配手板验证、创客DIY制作、高校科创项目研发以及小众定制无人机的零部件生产需求，能够覆盖小型四旋翼无人机绝大多数结构件的成型作业，无需依赖大型工业注塑设备即可完成零部件制备。整套模具围绕小型四旋翼无人机的核心结构件拆分设计，分别对应机臂安装座、中心机架盖板、桨叶固定座、起落架连接卡扣、电调安装支架等不同零部件的成型需求，每个模具型腔都精准匹配对应零件的结构特征，能够直接成型带安装孔位、卡扣结构、定位凸台的成品零件，成型后的零件无需大量二次加工即可完成整机装配，大幅缩短原型机的制作周期。设计过程中充分考虑3D打印模具的加工特性与注塑成型的工艺要求，所有模具的分型面都选取在零件的最大轮廓位置，避免出现倒扣结构导致脱模困难，同时在每个模腔的对应位置设计了一体化的流道与浇口，流道截面采用梯形设计，既能够保证熔融耗材的充模流速，也能在成型后快速去除浇口余料，减少后续修整工作量。模具的导柱导套结构与模体一体化设计，无需额外装配金属导柱，上下模合模时可通过自带的定位结构精准对位，避免成型零件出现错边、壁厚不均的问题。每个模具的外形都采用规整的长方体结构，单套模具的长宽尺寸控制在120mm以内，高度不超过80mm，既能够适配主流桌面级FDM3D打印机的成型平台尺寸，也能在小型桌面注塑机上完成装夹固定，模具的装夹面预留了通用的压板固定槽，可适配不同规格的小型注塑设备装夹要求，无需额外制作定制夹具。模腔的排气槽设计在分型面的边缘位置，深度控制在0.1mm，既能够在充模过程中顺利排出模腔内的空气，避免零件出现气泡、缺料等成型缺陷，也不会出现溢料飞边过多的问题，降低零件成型后的处理难度。针对无人机零件需要具备一定结构强度的特点，模具的壁厚设计预留了足够的耗材填充空间，成型后的零件壁厚均匀控制在1.5mm-2.5mm之间，既能够保证零件的结构强度满足飞行过程中的受力要求，也不会因为壁厚过大导致耗材浪费、成型周期过长的问题。整套模具拆分合理，单个模具对应单个独立零件，既可以单独成型某一个替换零件，也可以同时组装多套模具完成整机组零件的批量制备，非常适合无人机原型迭代阶段频繁修改零件结构、快速验证设计方案的使用需求，能够帮助开发者快速完成从设计图纸到实物整机的转化，降低原型开发阶段的开模成本与时间成本。
