无线鼠标外壳注塑成型模具结构设计

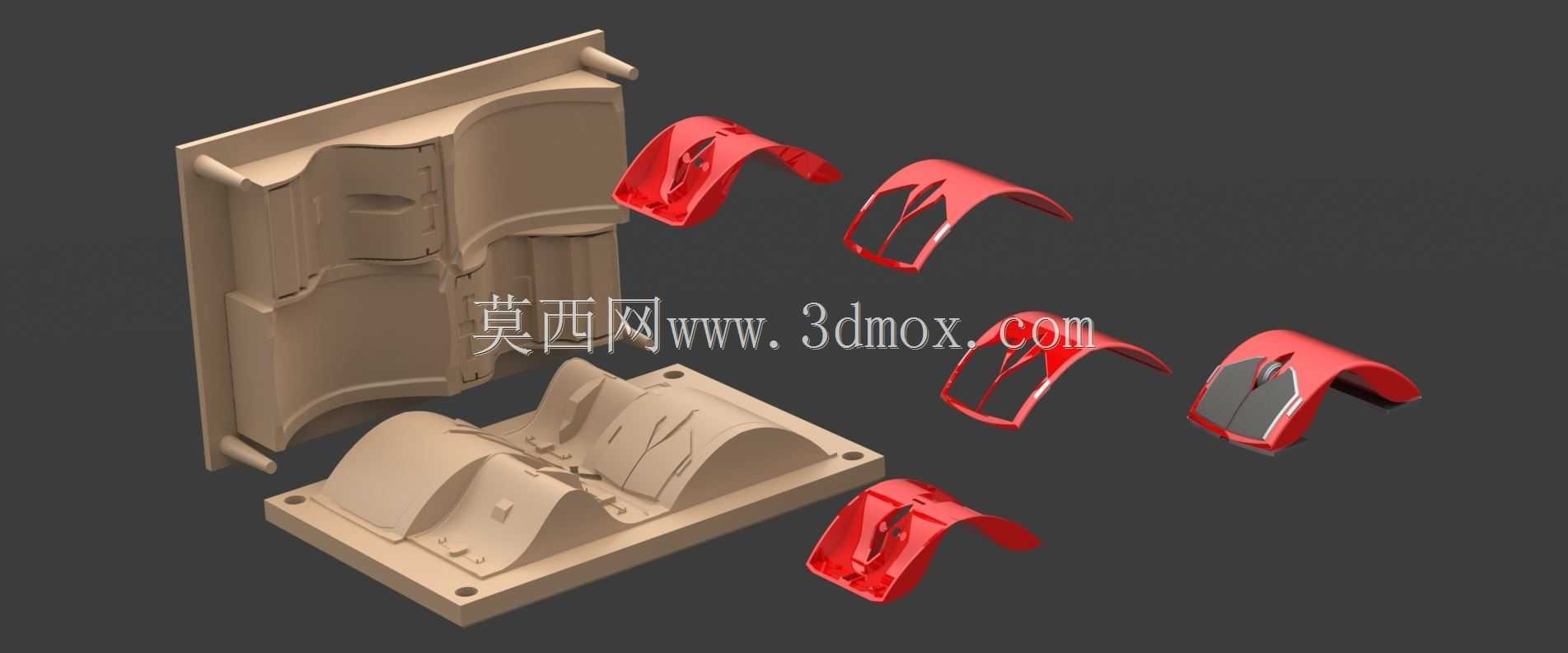

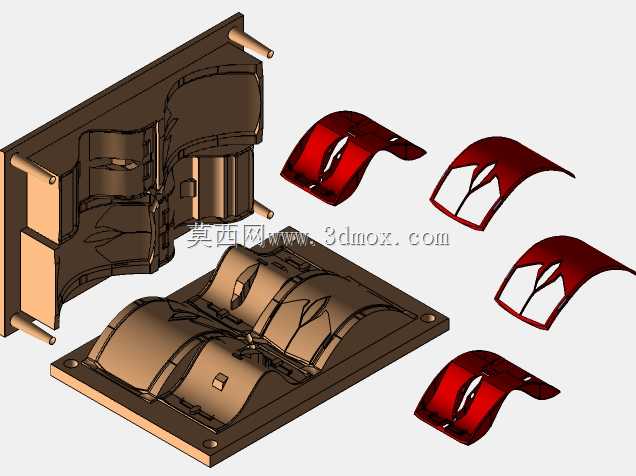

这套模具是面向消费电子外设生产场景开发的专用注塑成型工装，主要用于批量生产无线鼠标的上下外壳及配套装饰结构件，适配常规卧式注塑机的安装工位，可直接搭载于120吨-180吨锁模力规格的通用注塑设备上完成连续生产作业。模具整体采用一模多腔的排布逻辑，单次开模即可同时产出多组鼠标外壳部件，能够有效平衡单模生产节拍与单件制造成本，适配中小批量消费电子配件的快速交付需求。从结构设计来看，模具分型面完全贴合鼠标外壳的曲面走势，针对鼠标外壳带有的弧形握持面、侧边按键让位槽、内部卡扣安装位等复杂特征，型腔侧采用整体铣削成型的精加工工艺，保证外壳外表面的顺滑度与曲面一致性，避免出现合模错位、表面夹线等外观缺陷；型芯侧则集成了多组小型镶件结构，用于成型外壳内部的螺丝柱、卡扣卡槽、电路板支撑筋等精细结构，镶件采用快拆式固定设计，后续量产过程中若出现局部磨损或结构调整需求，可单独更换对应镶件，无需整体重做模仁，大幅降低后期维护成本。模具的导向系统采用四角导柱导套配合结构，导柱做了加长导入端设计，合模过程中可实现精准导向定位，避免合模偏差导致的模仁碰伤问题；顶出系统采用顶针+斜顶组合的方式，针对鼠标外壳内部的倒扣卡扣结构，斜顶在顶出过程中同步完成侧向抽芯动作，保证制件顶出时不会出现卡扣断裂、表面顶白等质量问题。流道设计采用热流道转冷流道的进胶方式，进胶点选在鼠标外壳内侧非外观面位置，避免进胶痕迹残留在产品外表面影响外观质感，同时热流道结构可减少流道凝料的产生，降低原料损耗。冷却水路围绕模仁的成型曲面做环绕排布，保证模温均匀分布，有效缩短注塑冷却周期，同时避免因局部模温差异导致的制件翘曲、收缩不均等变形问题。整套模具的安装边界完全适配标准注塑机的码模槽尺寸，定位圈、浇口套尺寸符合通用注塑机的对接标准，上机后无需额外做结构改装即可快速调试投产，生产出的鼠标外壳可直接进入后续的喷涂、丝印、组装工序，能够满足无线鼠标产品从外观验证到批量量产的全流程生产需求，针对消费电子外设产品迭代速度快、外观要求高的行业特点，模具在结构设计上预留了局部改模的调整空间，可快速适配后续产品外观微调的改模需求，减少重复开模的成本投入。
