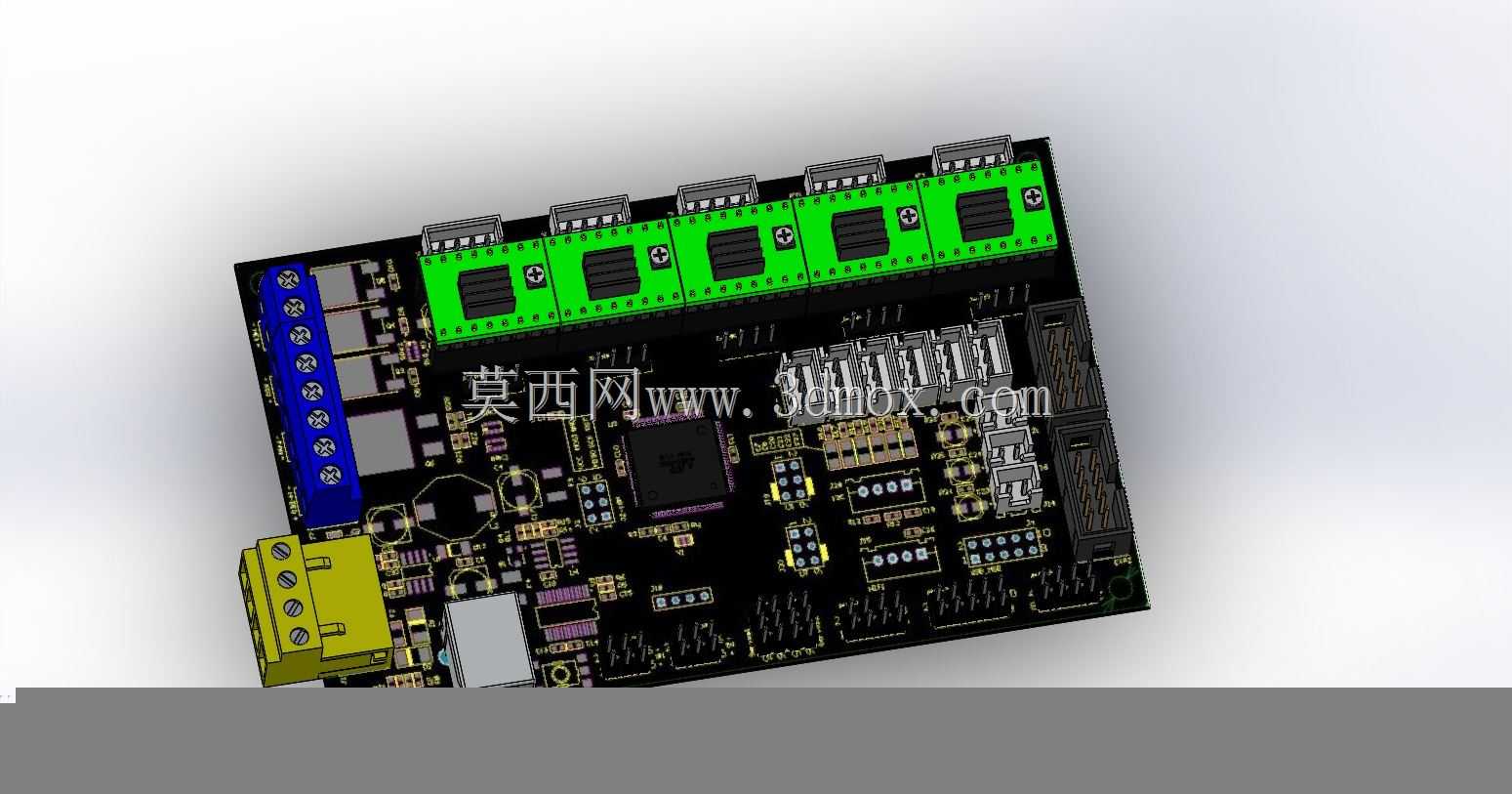

3D打印机主控电路板结构设计

项目分类:3D打印机 发布时间:2021-05-06 ID:160636
  • 3D打印机主控电路板结构设计
  • 3D打印机主控电路板结构设计

这款主控板是桌面级FDM 3D打印机的核心控制载体,主要应用于消费级及入门工业级熔融沉积成型3D打印设备中,承担整机运动控制、温度调控、信号交互、指令解析的核心作用,是连接上位机切片软件与打印执行机构的中枢部件。从实际使用场景来看,该主控板可适配多数采用步进驱动架构的DIY 3D打印机、小型商用桌面3D打印设备,能够同时对接X/Y/Z三轴运动机构、挤出头加热组件、热床温控模块、限位触发开关、散热风扇以及人机交互操作屏,实现打印全流程的信号传输与动作调度。在功能特性设计上,板载预留了五路步进电机驱动插槽,可支持双Z轴或多挤出头的扩展配置,驱动插槽采用直插式设计,方便用户根据驱动电流需求更换不同型号的步进驱动模块,无需额外焊接改线;板侧集成了大电流接线端子,可直接接入加热床、电源输入等大负载回路,端子采用防反接结构设计,避免接线失误造成的板件烧毁;板上集成了主控处理芯片、存储模块、信号调理电路,可独立完成G代码解析、运动插补运算、温度PID调节等核心运算任务,无需依赖上位机持续联机即可完成脱机打印作业。在设计思路上,整体采用分区布局规划,将大电流供电回路、弱电信号回路、驱动模块区域做了物理分隔,减少强电信号对步进脉冲、温度采样等弱信号的电磁干扰,提升打印过程中运动控制的稳定性与温度采样的精准度;接口全部布置在板件边缘区域,方便设备组装时的线束接驳与后期维护排查,板上预留了固定安装孔位,孔位间距匹配标准3D打印机机箱的安装立柱尺寸,安装时无需额外定制转接支架。从安装边界来看,板件整体为矩形规整结构,板厚采用标准PCB厚度设计,所有外接接口的插拔方向均平行或垂直于板件平面,不会出现突出部件超出板件轮廓过多的情况,安装时预留的周边间隙可满足线束弯折、驱动模块散热的空间需求,板上发热较高的功率元件位置预留了散热片安装空间,可适配被动散热片或小型主动散热风扇,满足长时间连续打印的散热要求。
