Arduino纳米CNC控制扩展板结构设计

这款Arduino纳米CNC控制扩展板，主要面向桌面级小型数控加工设备的控制场景，可适配桌面雕刻机、微型激光雕刻机、小型3D打印机、桌面数控铣床这类轻量级数控加工设备，作为核心控制载板承担主控单元与驱动执行单元之间的信号转接、功率承载功能，解决小型数控设备零散接线杂乱、信号干扰强、驱动模块安装零散的痛点，让DIY爱好者、小型设备研发人员能够快速搭建稳定的数控控制链路，无需自行设计复杂的PCB走线与安装结构。

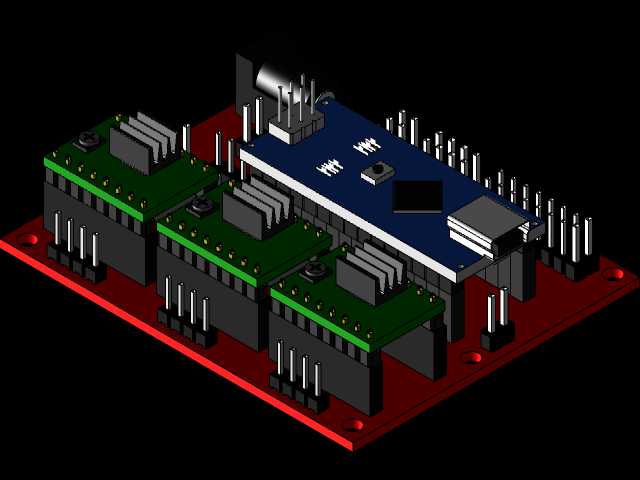

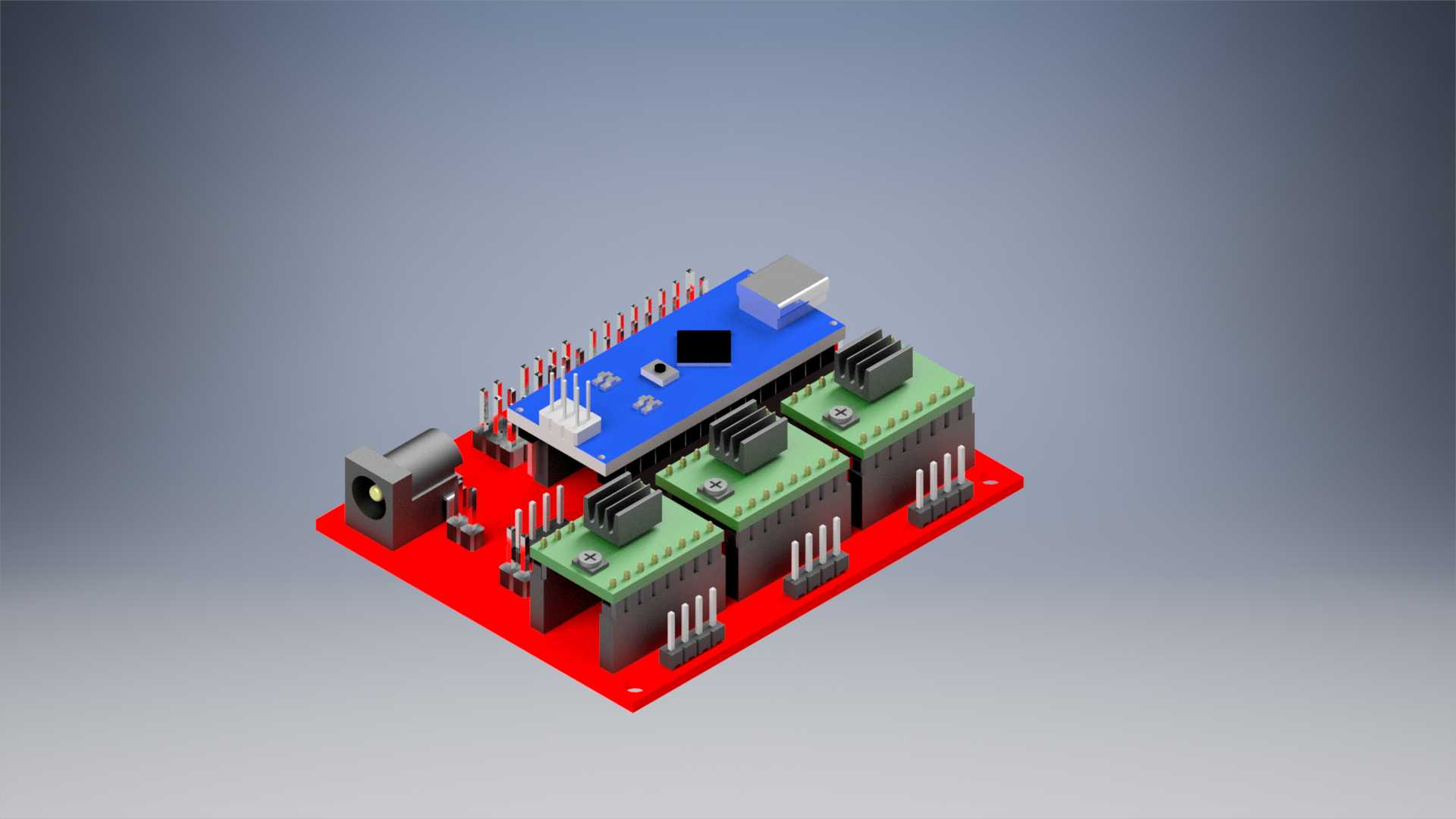

从功能特性来看，板载预留了Arduino Nano主控板的直插安装位，可直接插装对应规格的主控板完成核心控制单元的固定，无需额外接线即可实现主控与板载线路的连通；板上设置了四路步进电机驱动模块的安装位，每路驱动位都预留了对应的散热片安装空间，可适配常见的A4988、DRV8825这类常用步进驱动模块，能够同时控制四轴的步进电机运转，满足三轴CNC加工加一路辅助轴的控制需求；板载集成了直流电源输入接口，支持宽范围直流电压输入，可直接为驱动模块与主控板供电，无需额外搭建供电分线电路；同时板上预留了限位开关接口、主轴控制接口、状态指示元件的安装位，可完整覆盖小型CNC设备运行所需的全部信号接入需求。

设计思路上，整体采用红色FR4玻纤基板作为承载主体，走线布局遵循强弱电分离原则，将大电流的电机驱动供电线路与小电流的主控信号线路做物理分隔，减少驱动模块工作时的电磁干扰对主控信号的影响，提升设备运行的稳定性；安装孔位采用标准孔距设计，可直接通过铜柱固定在常见的桌面数控设备的型材机架上，安装边界适配2020、3030系列铝型材的安装孔距，无需额外加工转接板即可完成固定；整体外形为规整矩形，板边做圆角处理避免安装时划伤线材，各接口位置都预留了充足的插拔操作空间，驱动模块安装位周围预留了足够的散热间隙，保证长时间加工运行时驱动模块的热量能够及时散出，避免过热导致的驱动丢步、停机问题。

在实际使用场景中，这款扩展板能够大幅降低小型CNC设备的搭建门槛，使用者只需将主控板、驱动模块按照对应位置插装，接好电机、电源与限位开关即可完成控制部分的组装，无需自行焊接复杂线路，也无需额外设计驱动模块的固定结构，非常适合个人DIY数控设备、教学实验用小型数控装置、小批量定制化桌面加工设备的控制部分搭建，稳定的结构设计与合理的布局能够保证设备长时间连续加工时的控制可靠性，减少接线故障带来的调试成本。
