Deltaprintr迷你挤出热端结构设计

该款迷你热端是桌面级FDM熔融沉积成型3D打印设备的核心挤出执行部件，主要应用于小型化桌面3D打印机、便携DIY打印装置、紧凑型Delta并联臂打印设备的熔融挤出工位，承担耗材熔融、精准出丝、层间堆叠成型的核心功能，直接决定打印过程的出丝稳定性、成型件表面精度与耗材适配范围。

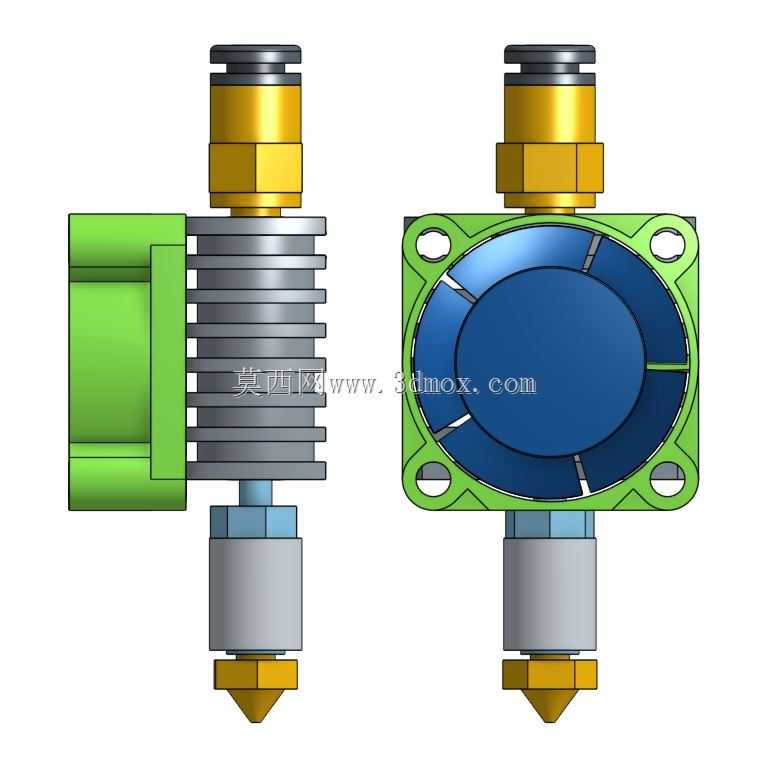

从功能特性来看，该热端采用分体式模块化结构设计，顶部为标准快插式气动接头，可兼容常规1.75mm直径打印耗材的顺畅送料，无需额外定制送料连接件，降低整机装配的配件适配成本；中部设置多鳍片式铝合金散热段，通过大接触面积的空气对流结构，阻断加热块的热量向上传导至送料路径，避免耗材提前软化膨胀造成的送料卡顿、堵头故障，保障长周期连续打印的送料顺畅性；散热段下方设置隔热过渡段，进一步隔绝热量传递路径，减少不必要的热损耗；下部为加热储料段与黄铜喷嘴，加热块可快速将耗材加热至熔融温度，锥形黄铜喷嘴可精准控制出丝直径，适配不同层厚的打印需求，喷嘴采用标准螺纹连接，可根据打印精度需求快速更换不同口径的喷嘴。

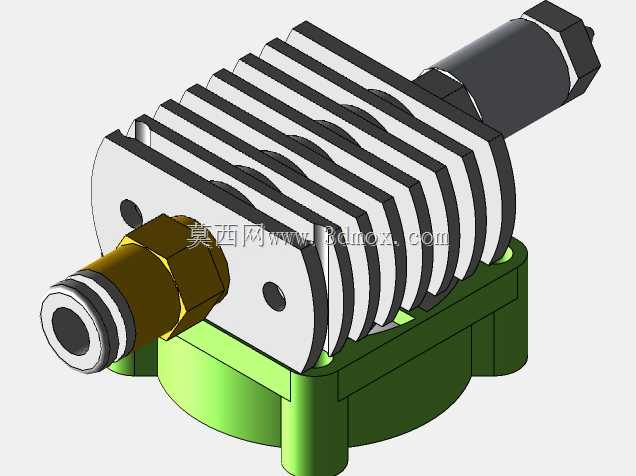

从设计思路来看，该热端采用侧装式固定法兰结构，法兰面设置四个对称安装孔，可直接通过螺丝锁紧固定在打印机的挤出机安装座或者X轴移动滑台上，安装定位精度高，无需额外设计定制转接支架，大幅降低整机结构的设计复杂度；法兰与散热段采用一体化连接结构，减少装配环节的拼接误差，保障热端整体的同轴度，避免出丝偏移造成的打印错位问题。整体结构做了极致的小型化优化，在保障熔融挤出效率与散热性能的前提下，尽可能压缩轴向与径向尺寸，适配紧凑型打印设备的狭小安装空间，降低运动端的负载重量，提升打印运动过程的响应速度，减少高速打印时的惯性振纹。

从安装边界来看，该热端轴向总长度控制在紧凑范围内，径向最大尺寸为法兰安装面的外接尺寸，安装孔位采用对称标准化布局，可兼容多数常规桌面级3D打印机的热端安装位，替换原有热端时无需修改设备的结构件与固件参数，拆装维护便捷；散热鳍片的径向尺寸经过优化，不会与周边的风扇、走线、限位结构产生运动干涉，适配封闭机箱、开放框架等多种结构形式的打印设备。
