熔融沉积成型涡轮叶片结构设计

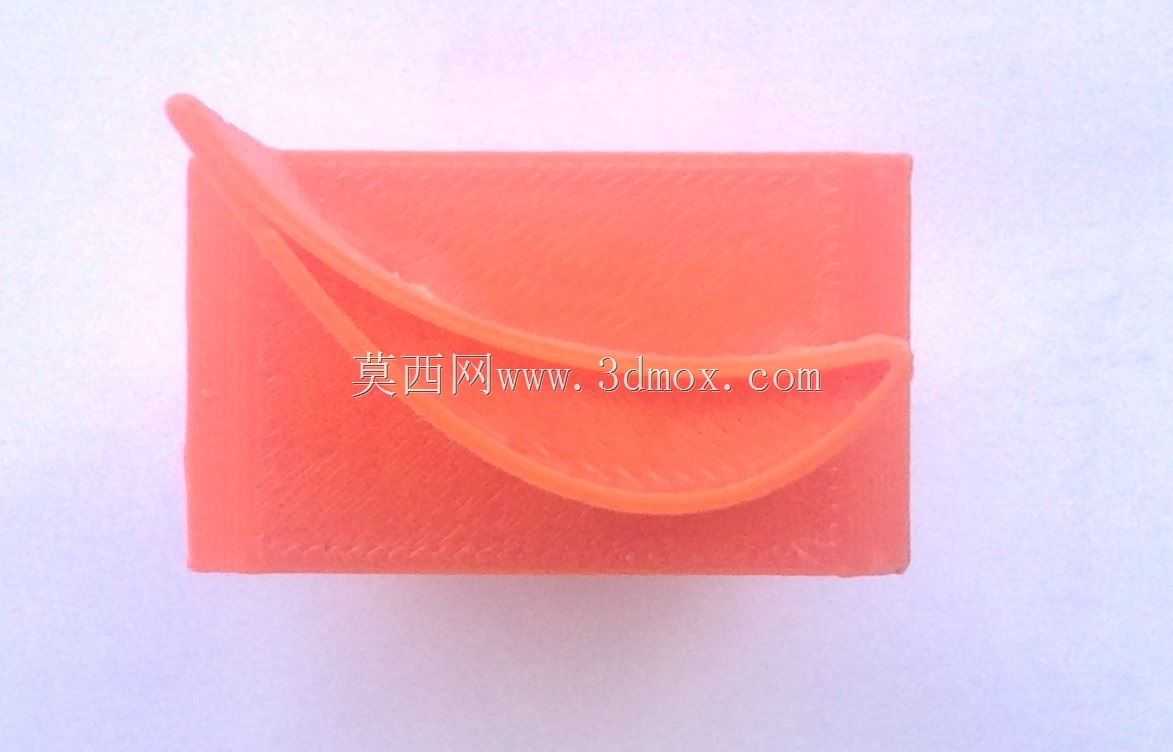

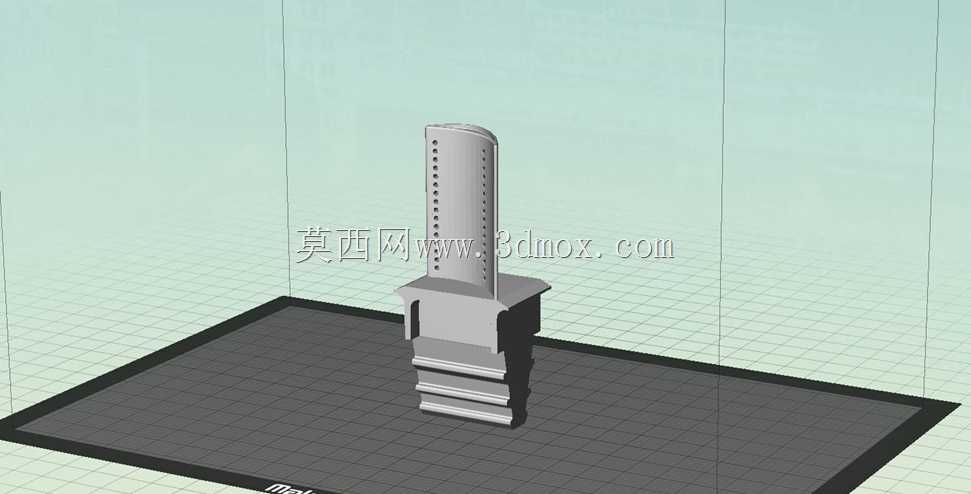

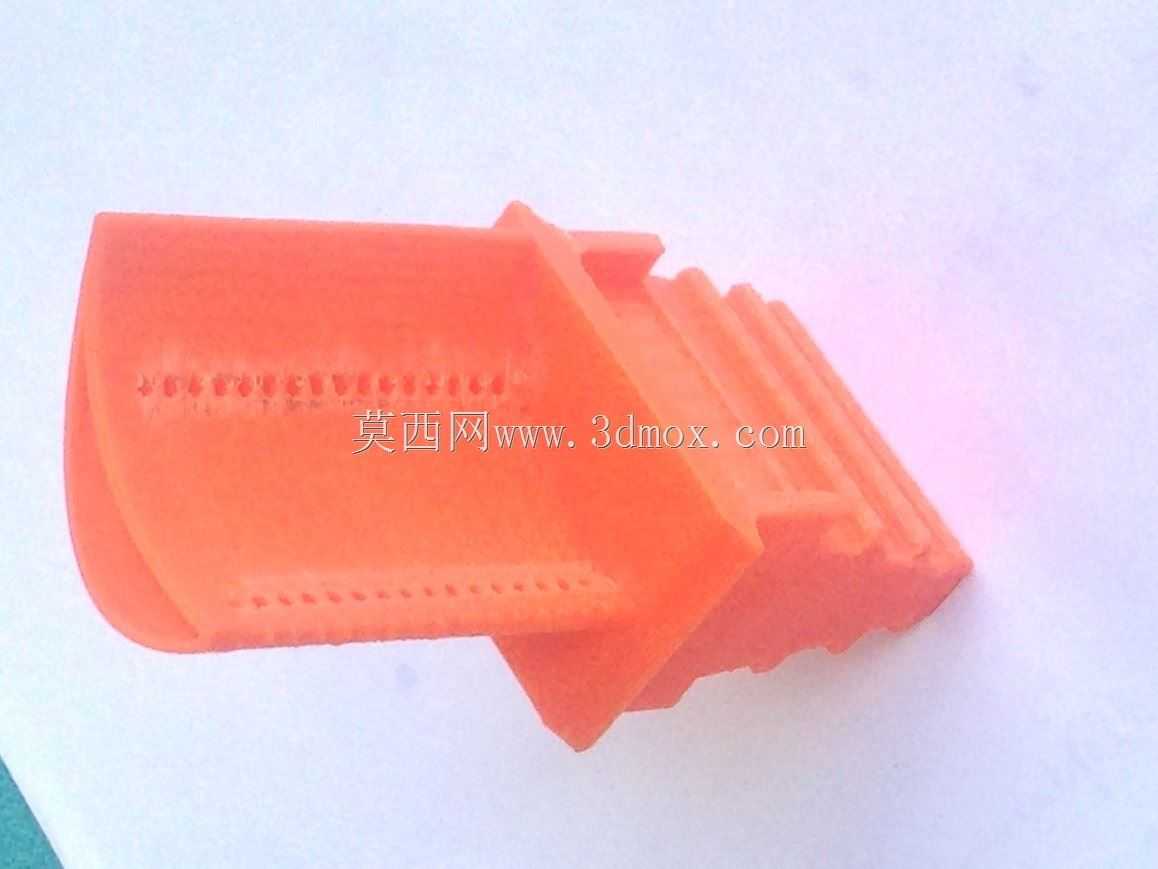

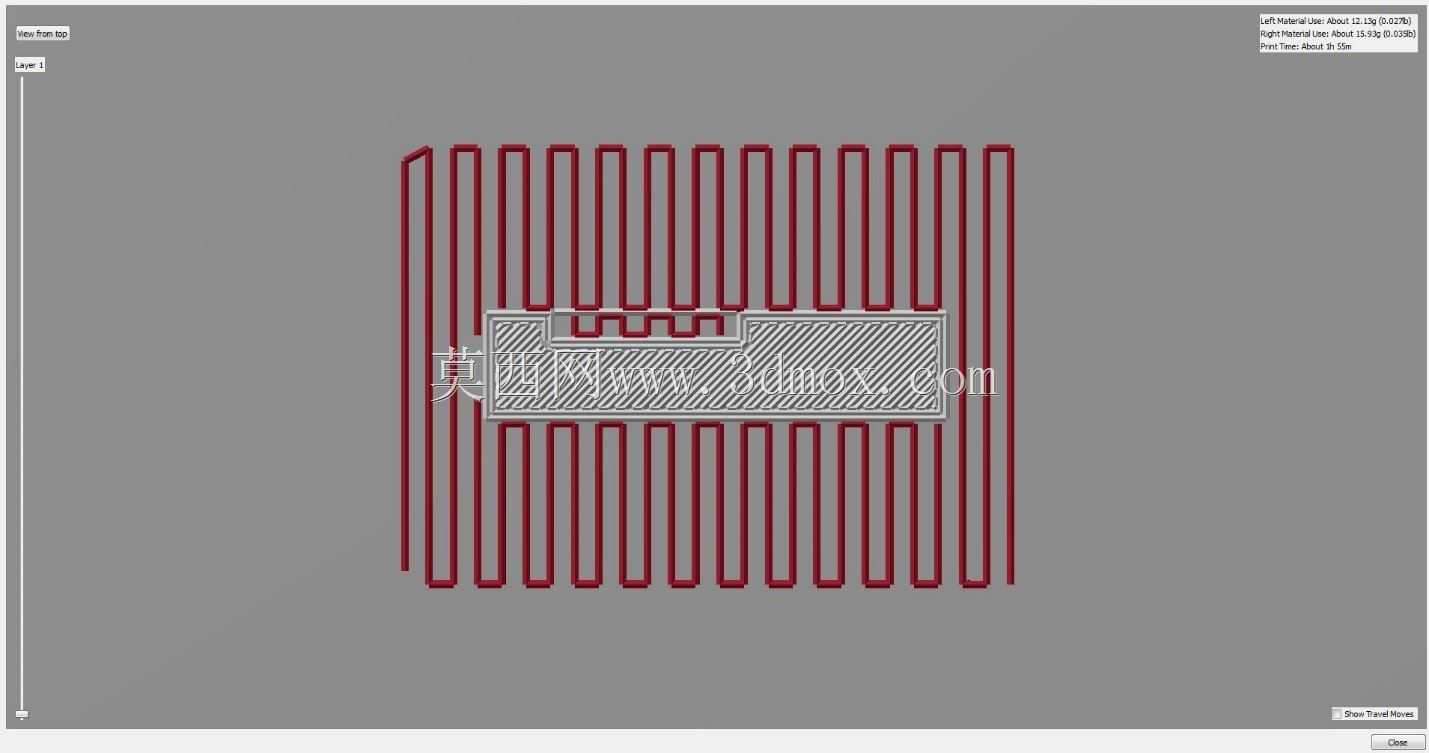

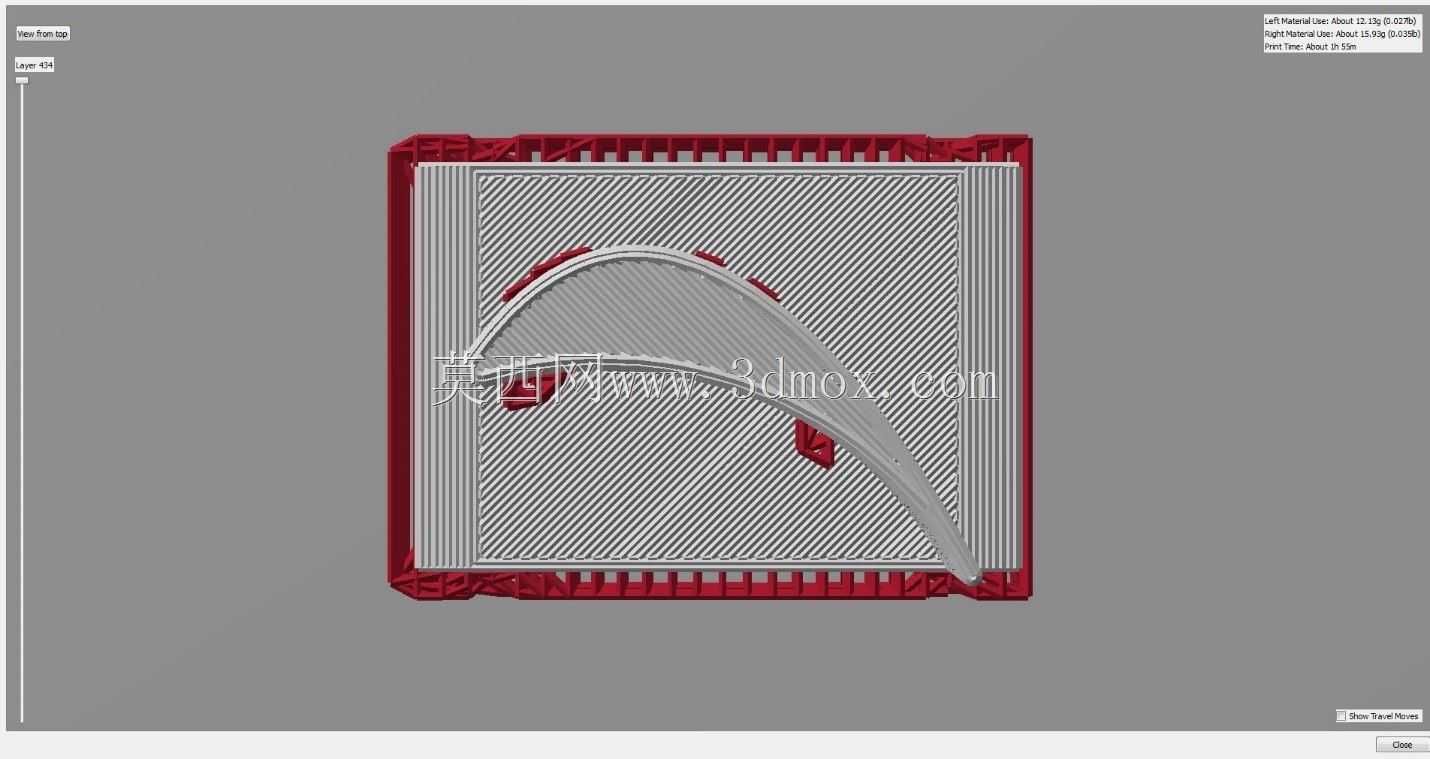

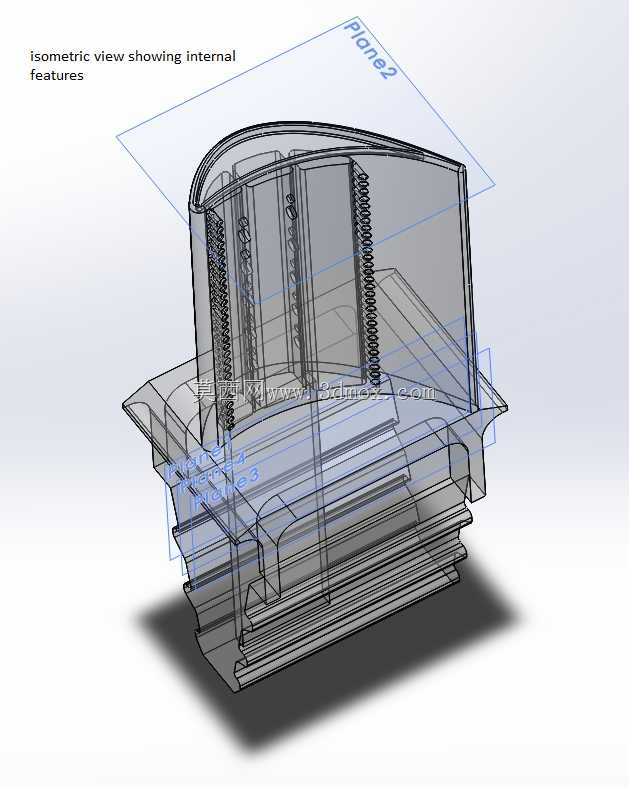

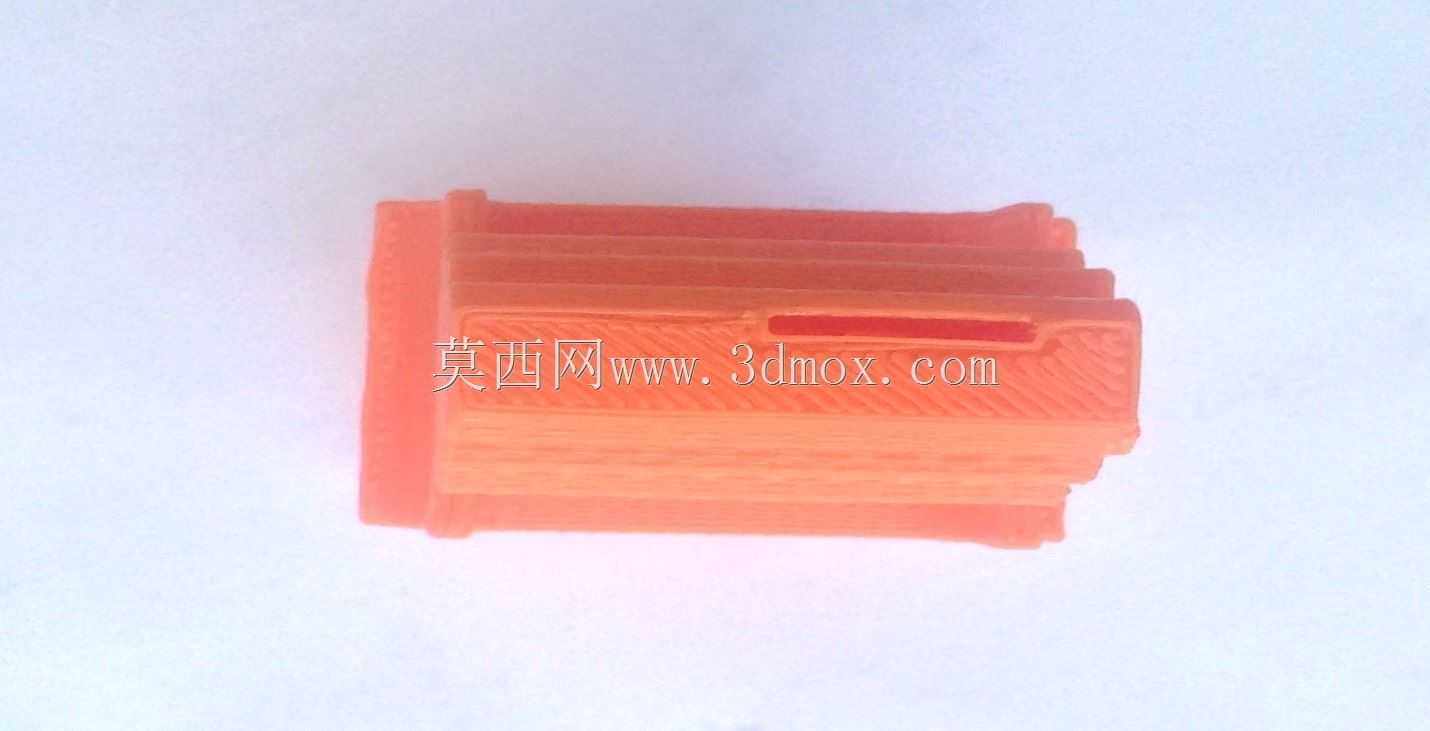

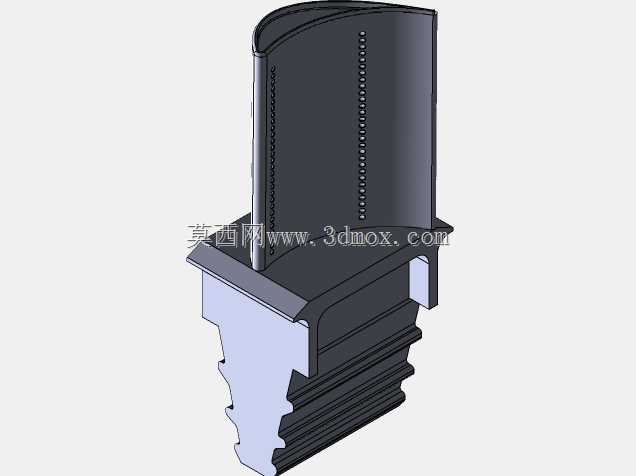

这款涡轮叶片是面向小批量定制化流体动力场景设计的功能部件，主要适配桌面级熔融沉积成型设备的加工能力，可用于小型涡轮增压试验台、微型涡喷教学演示装置、低功率流体输送设备的核心做功单元，填补了传统机加工难以制作复杂内流道小尺寸叶片的空白。在实际应用场景中，这类带共形内冷通道的叶片，能够在高速旋转带动流体增压的过程中，通过叶片内部预设的连通通道导入冷却介质，带走叶片与高速流体摩擦产生的热量，避免长时间高转速运行下材料热变形导致的动平衡失效问题，尤其适合教学科研场景下的涡轮性能验证试验，无需开模即可快速迭代不同叶型的流道设计方案，大幅缩短试验验证周期。从功能特性来看，叶片主体采用弧形前缘与渐缩型叶身曲面设计，前缘做了圆角过渡处理，能够减少流体进入叶道时的冲击损失，叶身表面沿流体流动方向布置的微结构可以在一定程度上打乱附面层流动，降低低流速下的流动阻力；叶片根部设计了带多道环形卡槽的安装结构，安装时可直接与配套的轮毂卡槽配合卡接，无需额外紧固件即可保证周向定位精度，安装边界适配直径20mm的标准轮毂接口，叶身整体径向高度控制在35mm以内，轴向安装深度为18mm，能够适配多数桌面级流体试验台的装配尺寸要求。设计过程中充分考虑了FDM3D打印的工艺特性，所有曲面的最小壁厚设置为1.8mm，既保证了叶片高速旋转时的结构强度，又避免了打印过程中出现薄壁翘曲变形的问题；内部共形冷通道的直径设置为2.5mm，通道走向完全贴合叶身的曲率变化，在不破坏叶片整体结构强度的前提下最大化冷却换热面积，这种随形结构是传统铣削、铸造工艺无法一次成型的，充分发挥了增材制造的工艺优势。叶片尾缘做了减薄处理，能够减少流体流出叶道时的尾迹损失，提升整体的流体做功效率，根部的卡槽结构做了0.2mm的装配公差预留，打印完成后无需二次打磨即可顺利压入轮毂完成装配，适配转速范围为0-8000rpm，能够满足常规教学试验与小型流体设备的使用需求。
