汽车油泵支柱注塑成型模具结构设计

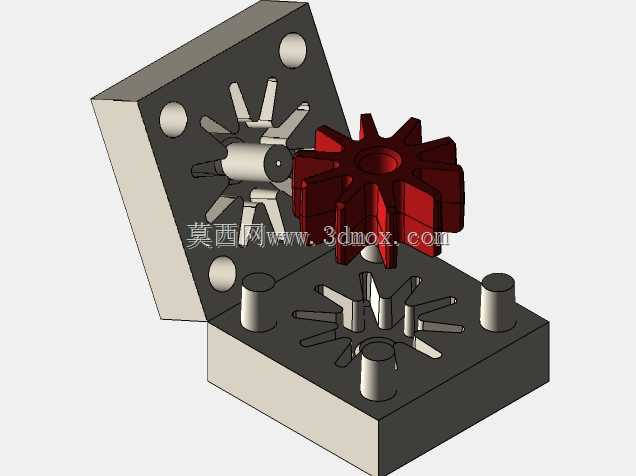

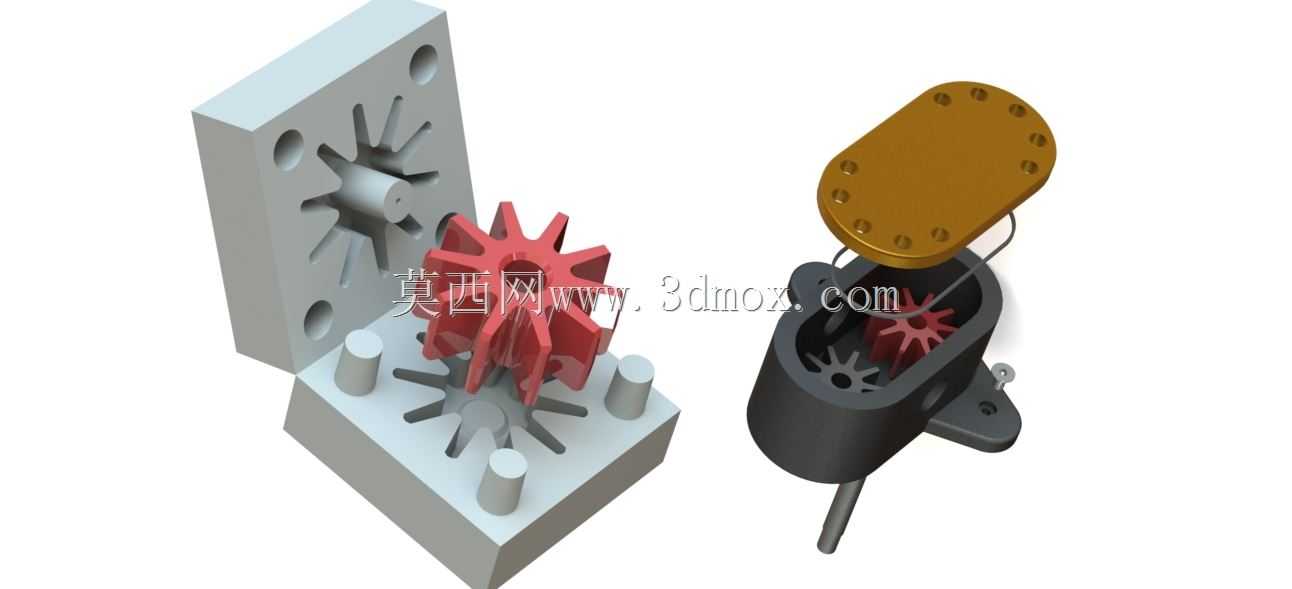

这套模具主要应用于汽车燃油供给系统核心部件——油泵支柱的批量注塑生产环节，作为发动机供油模块的关键承载零件，油泵支柱需要在持续振动、燃油介质浸泡、高低温交变的车载工况下保持结构强度与尺寸稳定性，因此模具的成型精度直接决定了油泵总成的装配可靠性与工作寿命。在实际生产场景中，该模具适配常规卧式注塑机安装使用，模架采用标准三板式结构设计，整体安装边界符合中小型注塑模的装夹尺寸要求，上下模合模导向通过四角布置的导柱导套实现精准对位，避免合模错位导致的塑件飞边、型腔损伤问题。模具的核心成型型腔围绕油泵支柱的配套齿轮容腔、定位柱孔、安装凸台结构做了拆分设计，动模侧设置了对应红色叶轮结构的成型镶块，镶块上的齿形轮廓经过高精度放电加工，保证成型后齿轮型腔的齿距、齿形公差满足后续油泵转子的装配间隙要求，不会出现转子卡滞、供油压力不足的问题；定模侧集成了油泵外壳的弧形外壁、端盖安装孔位的成型结构，侧抽芯机构负责成型油泵侧面的安装支耳与出油管路接口，避免脱模时拉伤塑件外壁。整套模具的冷却回路围绕型腔均匀布置，在齿轮成型镶块、外壳厚壁区域单独设置了循环冷却水道，保证注塑过程中型腔各区域温度均匀，减少塑件收缩不均导致的翘曲变形，让成型后的塑料件尺寸一致性稳定在量产公差范围内。顶出机构采用顶杆与顶板结合的方式，对应塑件的加强筋、安装柱位置布置顶出点，顶出力均匀分散，避免顶出过程中塑件出现发白、变形甚至顶穿的缺陷。模具所有成型镶块均采用快拆式固定结构，当生产过程中出现局部磨损或者需要切换不同尺寸规格的油泵支柱生产时，可以快速更换对应镶块，减少停机调模的时间，适配多品种小批量的柔性生产需求。成型后的油泵支柱可以直接与油泵转子、端盖、密封件完成总装，不需要额外的二次机加工，大幅提升了油泵总成的生产装配效率，降低了零部件的综合制造成本，能够满足乘用车、商用车燃油供给系统零部件的量产配套需求。
