飞轮原型开发用3D打印注塑模具结构

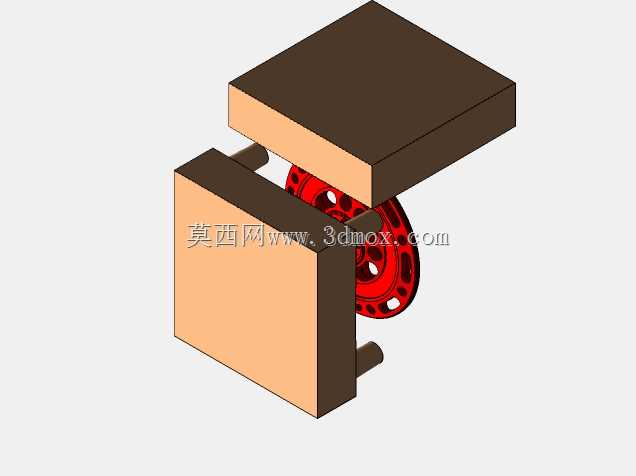

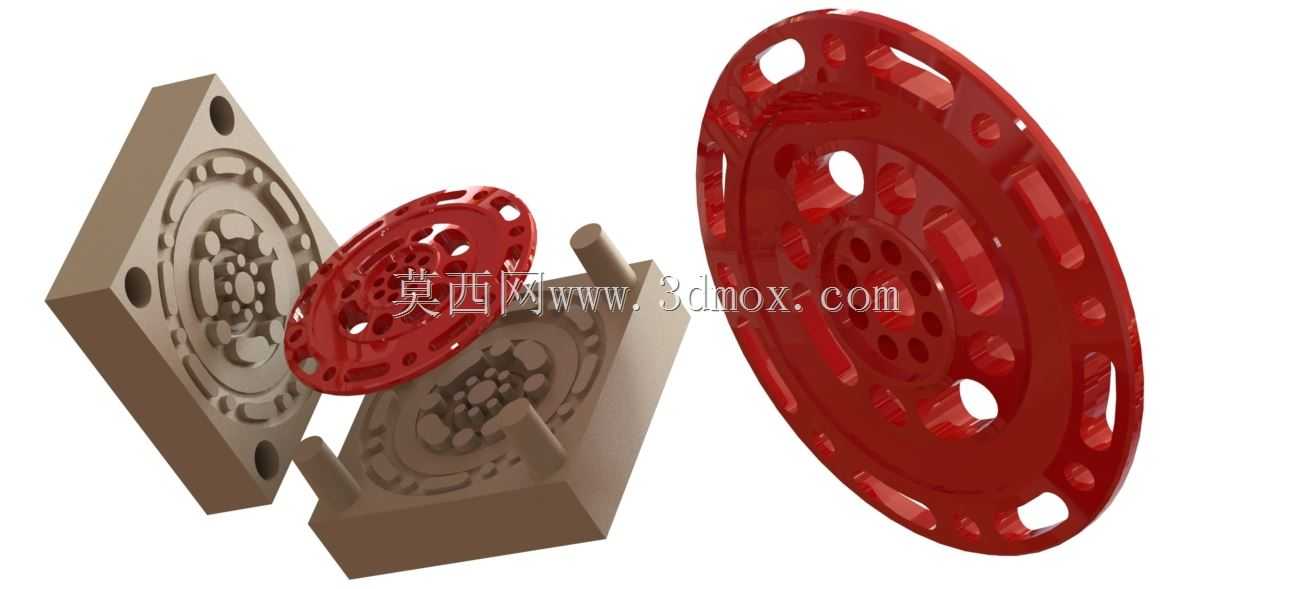

这套模具结构主要面向汽车动力系统飞轮部件的原型开发场景，适配小批量试制阶段的快速成型需求，可直接用于3D打印工艺完成模具本体加工，无需传统金属模具的复杂开模流程，大幅缩短飞轮原型的验证周期。在实际研发场景中，该模具可完成飞轮塑料原型件的注塑成型作业，成型后的飞轮原型可直接用于台架动平衡测试、装配干涉校验、结构强度验证等前期研发环节，帮助研发团队快速验证飞轮的结构设计合理性，避免直接开金属模带来的高额试错成本。从功能特性来看，模具采用上下模对合的分体式结构，模腔完全复刻飞轮的盘面镂空、中心定位孔、周向安装孔、盘面加强筋等全部细节特征，合模后形成的封闭型腔可精准控制注塑原料的填充路径，保证成型后的飞轮原型尺寸精度满足测试要求。模具本体设置的定位凸台结构可保证上下模合模时的同轴度，避免成型件出现偏心错位问题，边缘的溢料槽设计可收集注塑过程中多余的熔料，减少后续飞边修整的工作量。设计思路上，这套模具充分结合3D打印工艺的成型特点，将传统模具中需要拆分加工的冷却、定位结构做了一体化整合，无需额外装配即可直接使用，模腔的镂空区域对应飞轮的减重孔设计，既减少了3D打印过程中的材料消耗，也能在注塑时让熔料更均匀地填充整个型腔，避免局部缺料或气泡缺陷。从安装边界来看，模具整体为方形基座结构，边角处的安装孔可适配常规小型注塑台的装夹尺寸，上下模的导向柱长度经过匹配设计，合模行程可满足飞轮原型的脱模需求，不会出现开模行程不足导致的工件刮损问题，成型后的飞轮原型尺寸可直接匹配常规乘用车、赛车飞轮的安装接口参数，可直接搭载到测试台架上完成后续性能验证，为后续正式金属模具的开发提供精准的结构数据参考。
