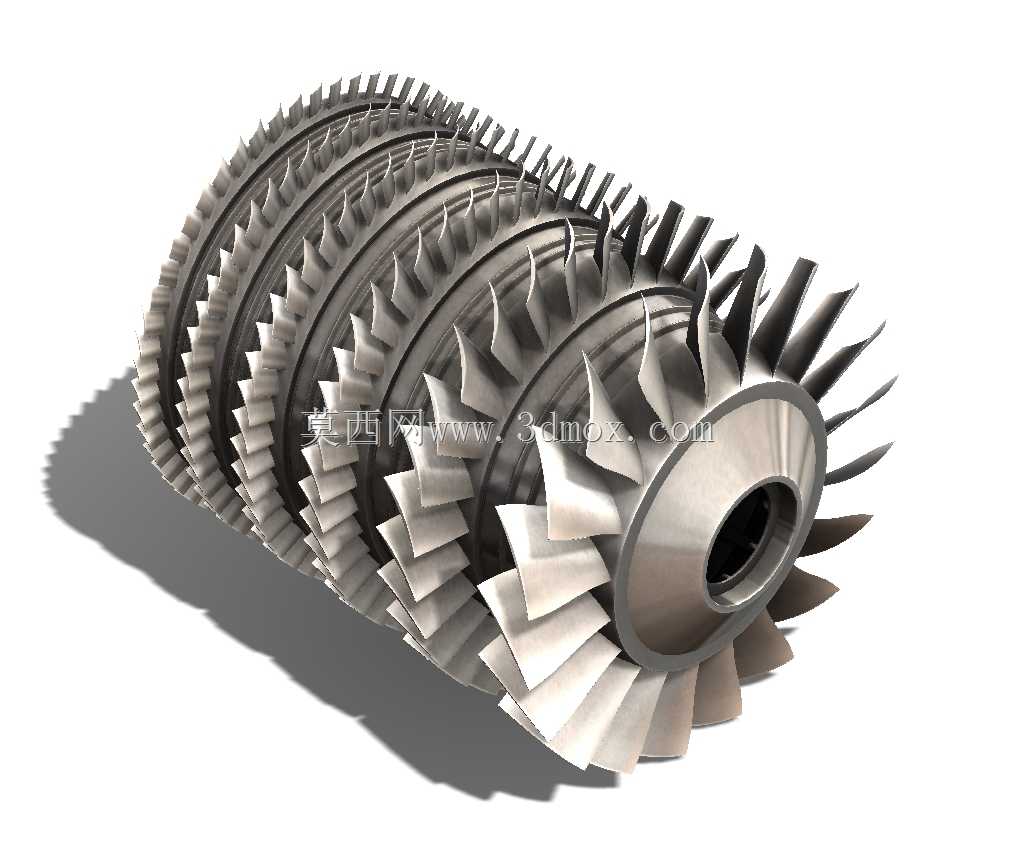

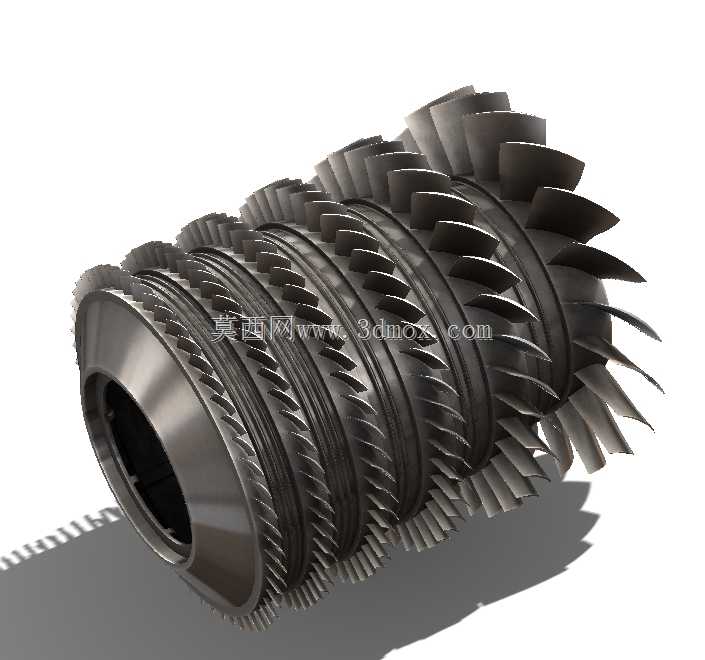

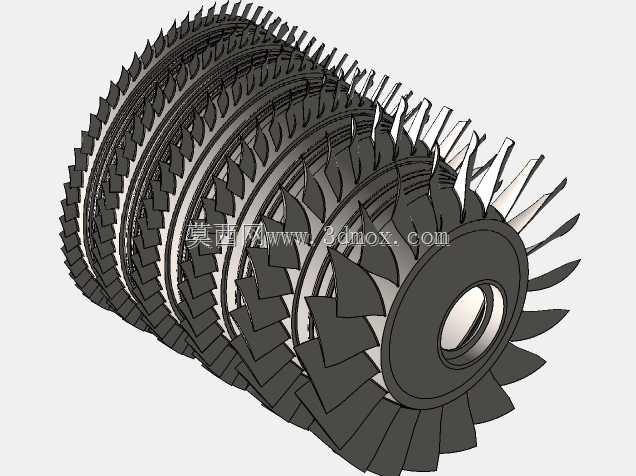

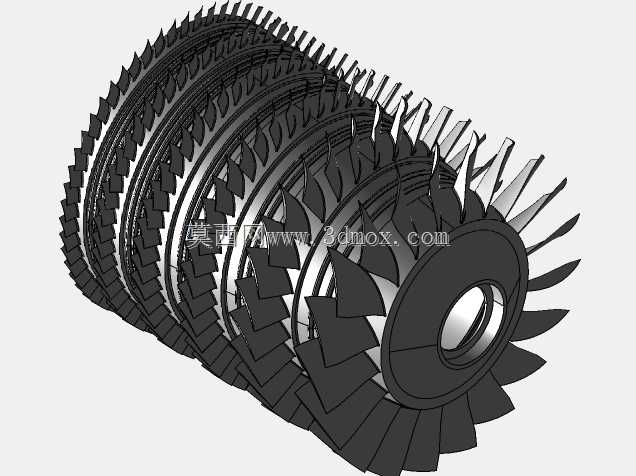

金属3D打印低压轴流喷气压缩机构件

该构件为轴流式压缩核心转子组件，主要应用于中小型航空喷气动力装置、微型燃气轮机以及工业辅助增压送风系统中，承担进气压缩环节的核心做功功能，是决定整套动力系统压缩效率、输出功率与运行稳定性的关键部件。在实际运行场景中，该组件装配于压缩段腔体内，随主轴高速旋转时，各级叶栅逐级对流入的空气做功，持续提升空气压力与流速，为后续燃烧室燃烧提供符合压力、流量要求的高压气源，可适配小推力涡喷发动机、分布式能源微型燃气轮机、工业流程高压送风等多类场景的使用需求。从功能特性来看，该组件采用多级轴流布局，沿轴向依次排布多组动叶与轮盘结构，各级叶片叶型经过气动优化，叶身沿径向存在合理的扭角设计，能够匹配不同半径位置的线速度差异，减少气流流动损失，提升单级压缩效率；叶片与轮盘采用一体化成型结构，消除了传统装配式叶片的连接间隙与应力集中点，可承受高速旋转下的巨大离心载荷，同时降低组件整体重量，提升转子运行的动平衡稳定性。从设计思路来看，该结构针对金属3D打印工艺做了适配优化，整体为单件式成型结构，无需后续叶片装配工序，叶身表面的流线型曲率可通过增材制造一次成型，减少后续精加工余量；各级轮盘之间采用等强度过渡结构，在保证结构刚度的前提下尽可能去除冗余材料，降低转子整体转动惯量，提升动力响应速度。在外形尺寸与安装边界上，该转子整体为同轴回转体结构，中心设置标准主轴安装孔，可与对应规格的传动轴通过过盈配合或键连接实现周向固定；转子最大外径适配常规小型涡喷发动机的压缩段腔体尺寸，轴向长度与各级叶栅的排布间距匹配压缩段的轴向安装空间，安装时需保证转子与腔体静子叶栅的同轴度，预留合理的径向运转间隙，避免高速旋转时叶片与腔壁发生刮蹭，同时保证气流密封效果，减少压缩过程中的气体泄漏损失。该转子的各级叶片前缘做了圆弧钝化处理，可降低进气端的气流冲击损耗，尾缘采用薄型设计优化气流出口状态，能够有效提升整机压缩比，适配长时间高转速连续运行的工况要求。
