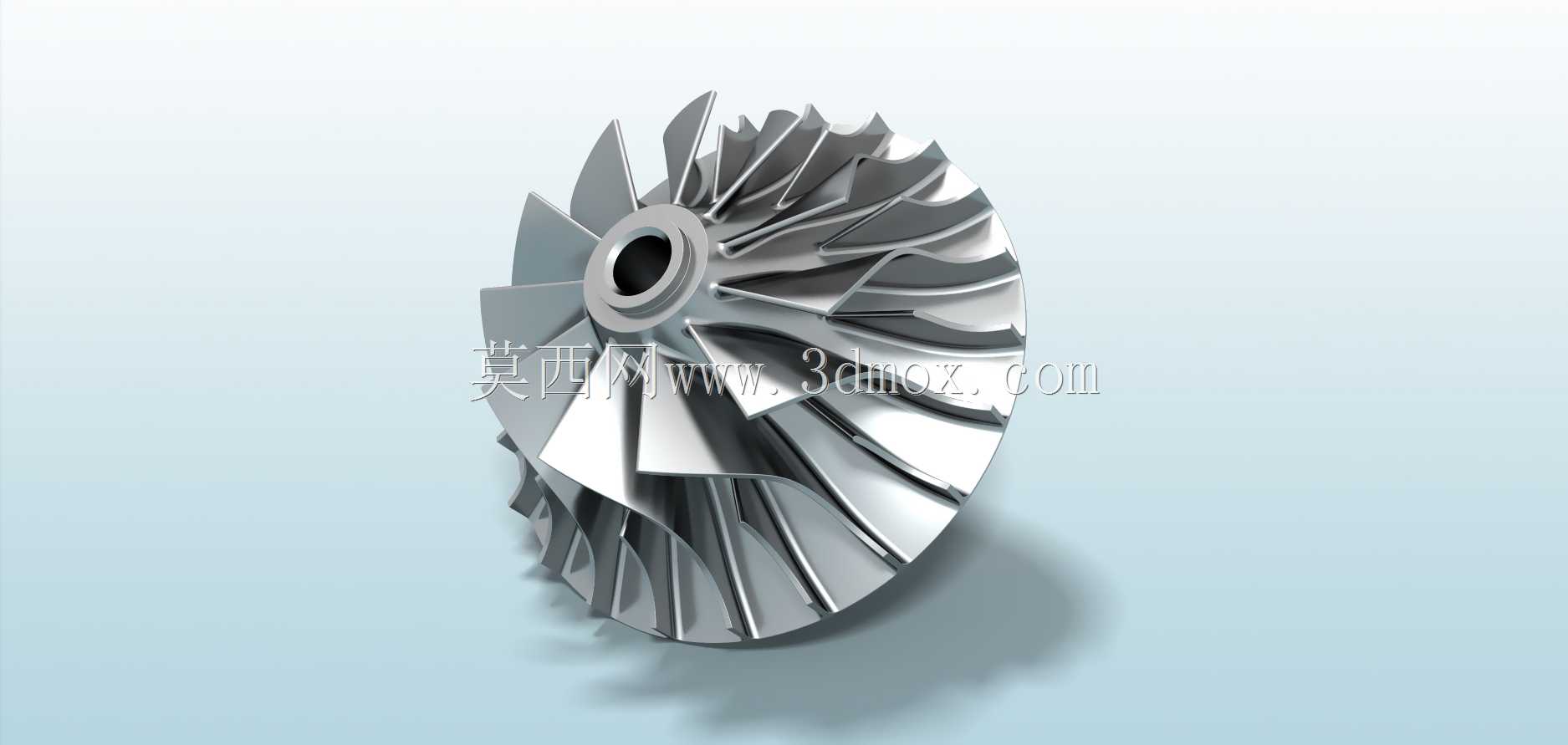

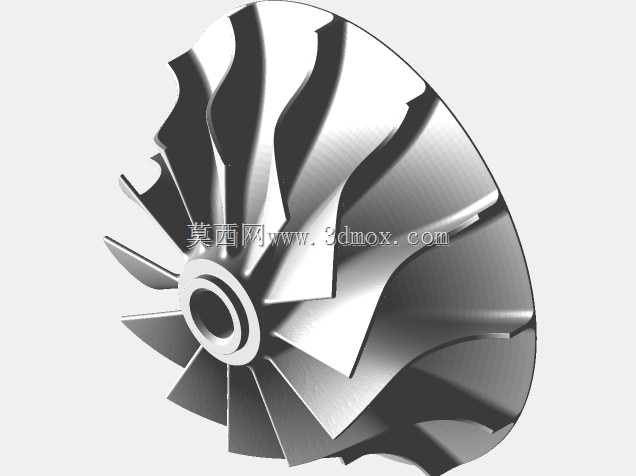

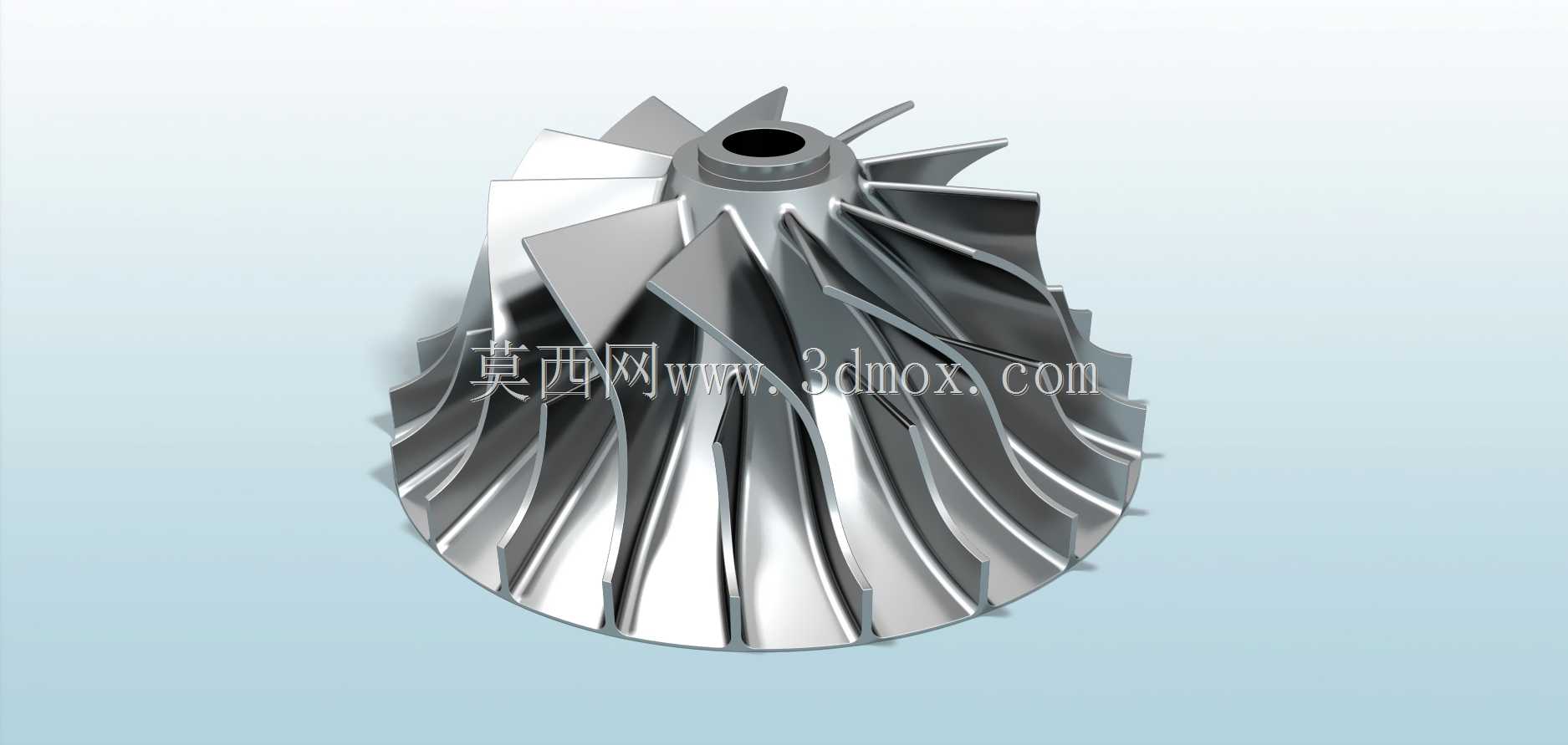

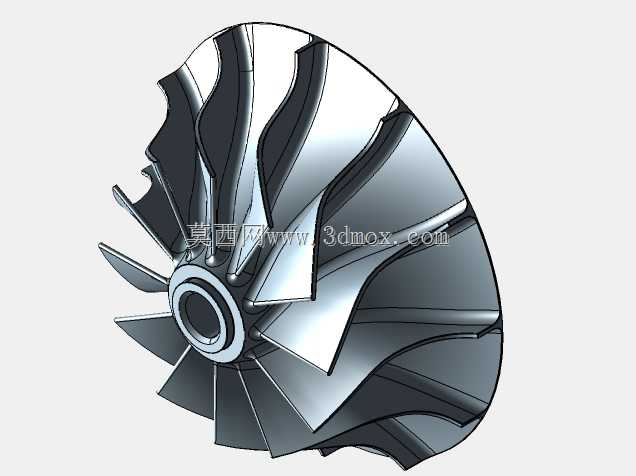

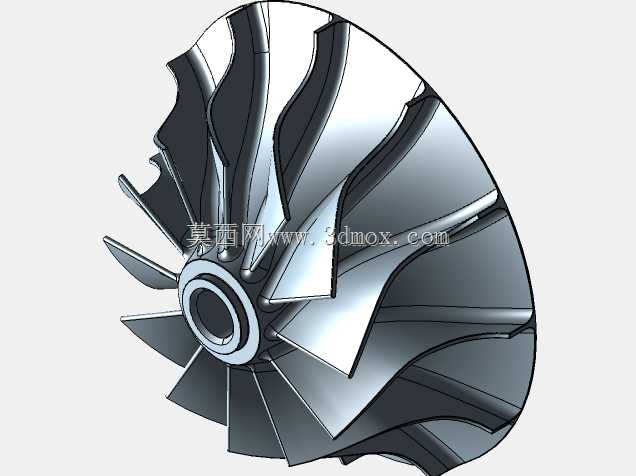

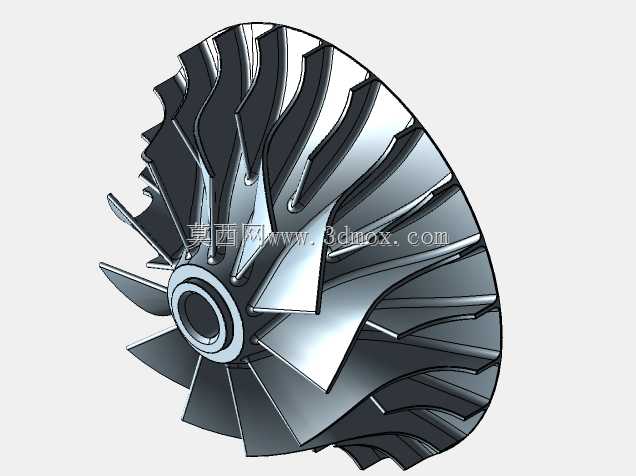

航空航天用离心式压气机叶轮结构

这款离心式压气机叶轮是航空动力系统、车用涡轮增压系统以及小型工业压缩设备中的核心做功部件，主要应用在需要对进入燃烧室的空气进行预压缩的场景中，通过高速旋转带动气流获得动能，再经扩压结构将动能转化为压力势能，为后端燃烧做功环节提供充足的高压进气，直接决定了整套动力系统的进气效率、输出功率上限以及运行稳定性。在航空动力领域，这类叶轮是小型涡喷、涡桨发动机压气机段的核心构件，需要在数万转的高转速工况下持续工作，既要承受高速旋转带来的巨大离心载荷，还要耐受进气端气流冲刷带来的磨损与温度变化；在车用涡轮增压场景中，这类叶轮匹配发动机排气端的涡轮做功，通过压缩进气提升发动机的充气效率，让小排量发动机能够输出更高的动力，同时优化燃油消耗表现；在小型工业离心压缩机场景中，这类叶轮可用于工厂气源供给、工艺气体输送等环节，为生产流程提供稳定的压缩气源。从设计思路来看，这款叶轮采用三元流叶片构型，叶片沿径向与轴向同时呈现空间扭曲形态，能够更好地贴合气流在叶轮内部的流动轨迹，减少气流在叶片表面的分离与涡流损失，提升压气机的工作效率与喘振裕度；叶片前缘做了圆滑过渡处理，能够降低进气端的气流冲击损失，叶片尾缘的厚度做了渐变收窄设计，减少气流流出叶轮时的尾迹损失；叶轮中心设置了带定位台阶的安装孔，能够与传动轴实现精准的同轴定位，配合端面的锁紧结构可以保证高转速下的连接可靠性，避免出现动平衡失效的问题。从安装边界来看，叶轮整体为锥台状回转结构，最大外径适配常规小型压气机的蜗壳安装尺寸，轴向高度能够匹配压气机段的轴向装配空间，中心安装孔的孔径与配合公差满足高速传动轴的装配要求，叶轮背部的端面平面度经过设计校核，能够保证与轴肩贴合时的定位精度，整体重量经过优化设计，在保证结构强度的前提下尽可能降低转动惯量，减少叶轮加速响应的迟滞，提升动力系统的动态响应表现。设计过程中充分考虑了高转速工况下的应力分布，叶片与轮盘的连接位置做了圆角过渡处理，避免应力集中导致的结构疲劳失效，叶片的厚度从根部到顶部做了渐变设计，根部厚度更大以承受离心载荷，顶部厚度更薄以降低叶顶间隙的泄漏损失，整体结构能够满足长期高转速运行的强度与可靠性要求。
