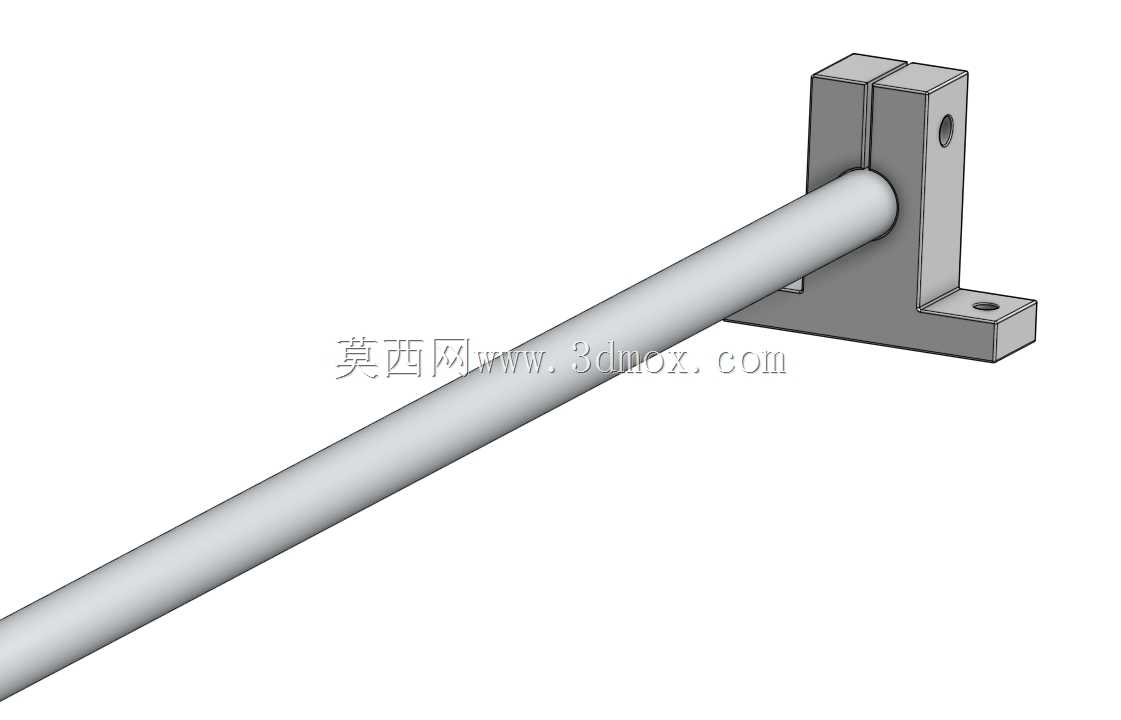

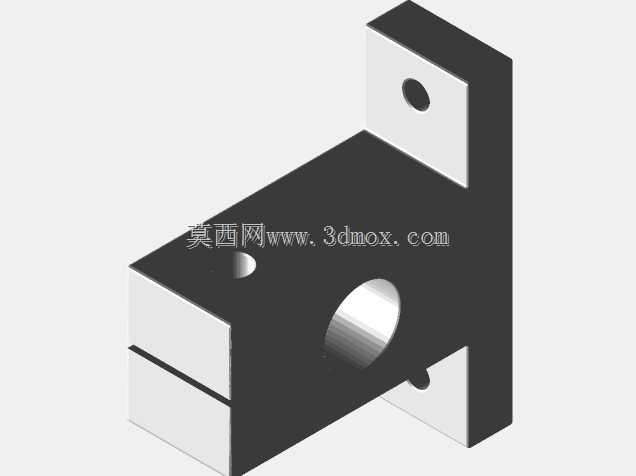

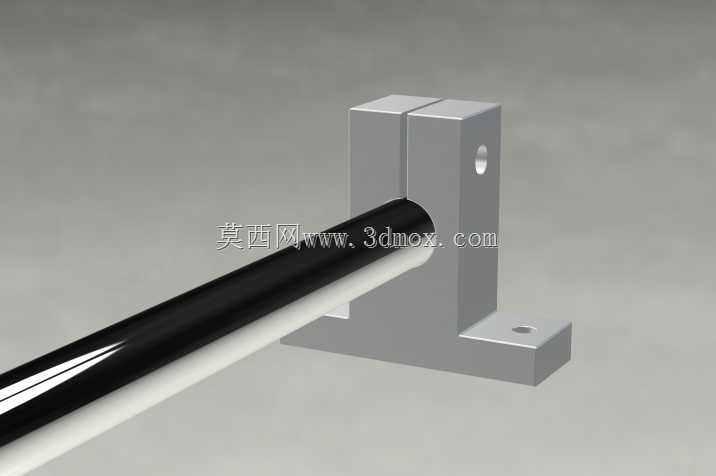

SK10型10mm直线光轴立式支撑固定座

这款立式直线光轴支撑座，是轻载直线传动系统中常用的导向定位部件，主要适配直径10mm的圆柱直线光轴，广泛应用在小型数控雕刻机、桌面级3D打印机、自动化检测工位、小型物料移栽机构、电子元件组装滑台这类对直线导向精度有稳定要求的设备场景中，承担光轴的端部或中间段固定支撑作用，抵消光轴长行程布置时产生的挠度变形，保障光轴上配套的直线轴承、滑套能够顺畅做往复直线运动，避免光轴因悬空过长出现晃动、卡滞、磨损加剧的问题。从功能设计来看，该支撑座采用L型立式安装结构，夹持段采用开口式开槽设计，通过锁紧螺栓的预紧力可以抱紧穿入安装孔的光轴，夹持力均匀稳定，不会出现光轴夹持偏心的问题，同时安装调试阶段可以灵活调整光轴的轴向位置，待位置校准后再完全锁死，降低现场装配的调试难度。底座部分设计有两个沉头安装孔，可通过内六角螺栓直接固定在设备的安装基板或型材台面上，沉孔结构能够让螺栓头完全埋入座体内部，不会突出平面干涉其他运动部件的运行。设计思路上充分考虑了轻载传动场景的实用需求，整体结构没有冗余设计，在保证支撑刚性的前提下尽可能压缩了座体的整体体积，夹持孔与安装底面的垂直度经过公差校核，能够保证光轴安装后与安装面保持垂直定位精度，避免光轴倾斜导致滑动部件运行阻力增大。从安装边界来看，座体总高度适配10mm光轴的常规安装高度需求，底座的安装孔间距符合小型传动机构的通用安装尺寸，不需要额外加工转接板就可以直接适配常用的20系列、30系列铝型材安装面，夹持孔的内径与10mm光轴采用小间隙配合，既方便装配时穿入光轴，锁紧紧固后又能保证足够的夹持力不会出现光轴窜动。实际应用中，这类支撑座通常成对布置在光轴的两端，长行程场景下也会在光轴中间段增加支撑点，配合直线轴承使用时，能够为滑动部件提供稳定的直线运动基准，在小型自动化设备的进给滑台、调节机构中，能够有效提升运动的平稳性，延长光轴和配套滑动件的使用寿命，减少设备运行过程中的异响和卡顿问题，是小型直线传动模组搭建中不可或缺的基础支撑部件。
