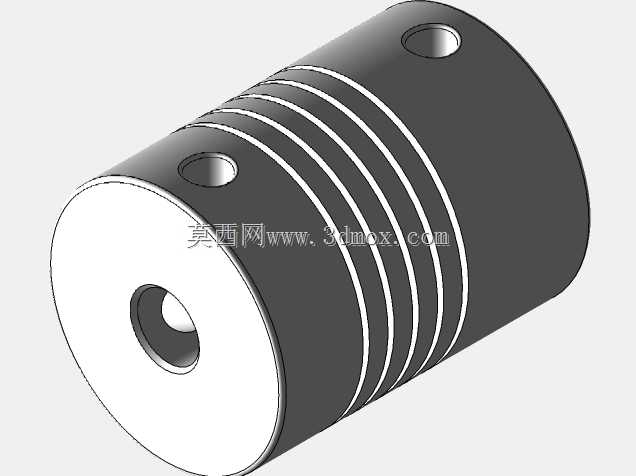

5mm转8mm绕线式挠性传动联轴器

这款绕线式挠性联轴器，主要面向小型精密传动场景设计，适配两端轴径分别为5mm与8mm的传动连接需求，在桌面级3D打印机、小型CNC雕刻设备这类对传动精度有一定要求的轻载设备中应用广泛。在这类设备的传动链路里，它承担着连接步进电机输出轴与传动螺杆的核心作用，能够补偿安装过程中两轴之间存在的微小径向偏差、角向偏差与轴向窜动，避免刚性连接下因安装对中误差产生的额外负载，减少电机轴承与螺杆支撑座的非正常磨损，同时缓冲传动过程中的微小振动，提升传动过程的平顺性，保障送料、位移进给动作的精度稳定性。

从功能特性来看，这款联轴器采用一体式圆柱本体搭配周向等距螺旋切槽的结构设计，没有额外的拼接装配部件，依靠切槽形成的弹性形变段来实现挠性补偿能力，相比拼接式联轴器不存在装配间隙，传动回程误差更小，正反转切换时的响应滞后量更低，非常适合步进电机频繁正反转、小扭矩高精度传动的工况。本体两端分别设计有径向锁紧顶丝孔，安装时将两端轴插入对应内孔后，拧紧顶丝即可完成轴与联轴器的固定，安装操作便捷，不需要额外的复杂工装，日常维护拆装也十分方便。

设计过程中，优先考虑了轻载精密传动的核心需求，将联轴器的外径控制在适配小型设备安装空间的范围内，整体长度匹配常规小型步进电机输出轴端与螺杆端的安装间距，不会出现长度过长导致的传动悬臂过长问题，也不会因长度过短无法覆盖安装间隙。周向的螺旋切槽经过参数优化，槽宽与槽数经过匹配计算，既保证了足够的弹性补偿量，能够抵消安装时的对中误差，又兼顾了传动所需的扭转刚度，避免扭矩传递过程中出现过大的扭转变形影响传动精度。本体表面做了均匀的氧化处理，既提升了金属本体的防锈能力，也让外观质感更加统一，适配工业设备的装配视觉需求。

在安装边界上，这款联轴器的两端内孔分别适配标准5mm直径步进电机轴、8mm直径传动螺杆，内孔的公差设计兼顾了装配便利性与配合紧密性，既不会出现间隙过大导致的传动空程，也不会因公差过紧导致装配困难。径向顶丝的位置设计避开了螺旋切槽的弹性形变区域，锁紧时不会对联轴器的弹性补偿结构造成挤压损伤，顶丝的锁紧深度经过校核，既能够提供足够的锁紧力防止传动过程中轴与联轴器出现相对滑动，也不会因顶丝伸出过长刮碰周边的设备部件。整体圆柱形的外形没有突出的结构件，安装时不需要预留额外的避让空间，能够适配紧凑的设备内部安装布局，在小型自动化设备、桌面级加工设备的有限安装空间内也能顺利完成装配。
