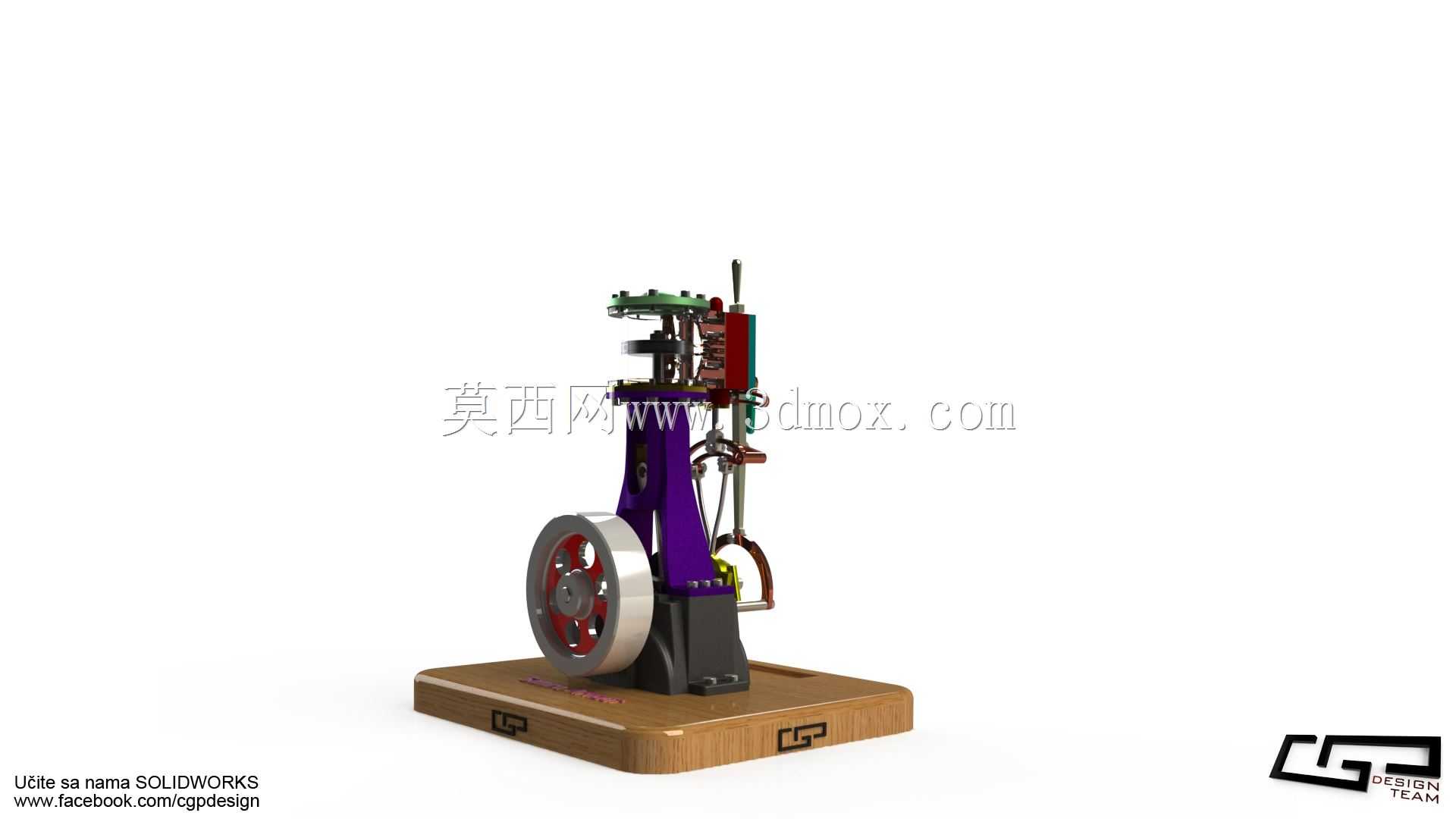

立式倒挡传动蒸汽机结构设计

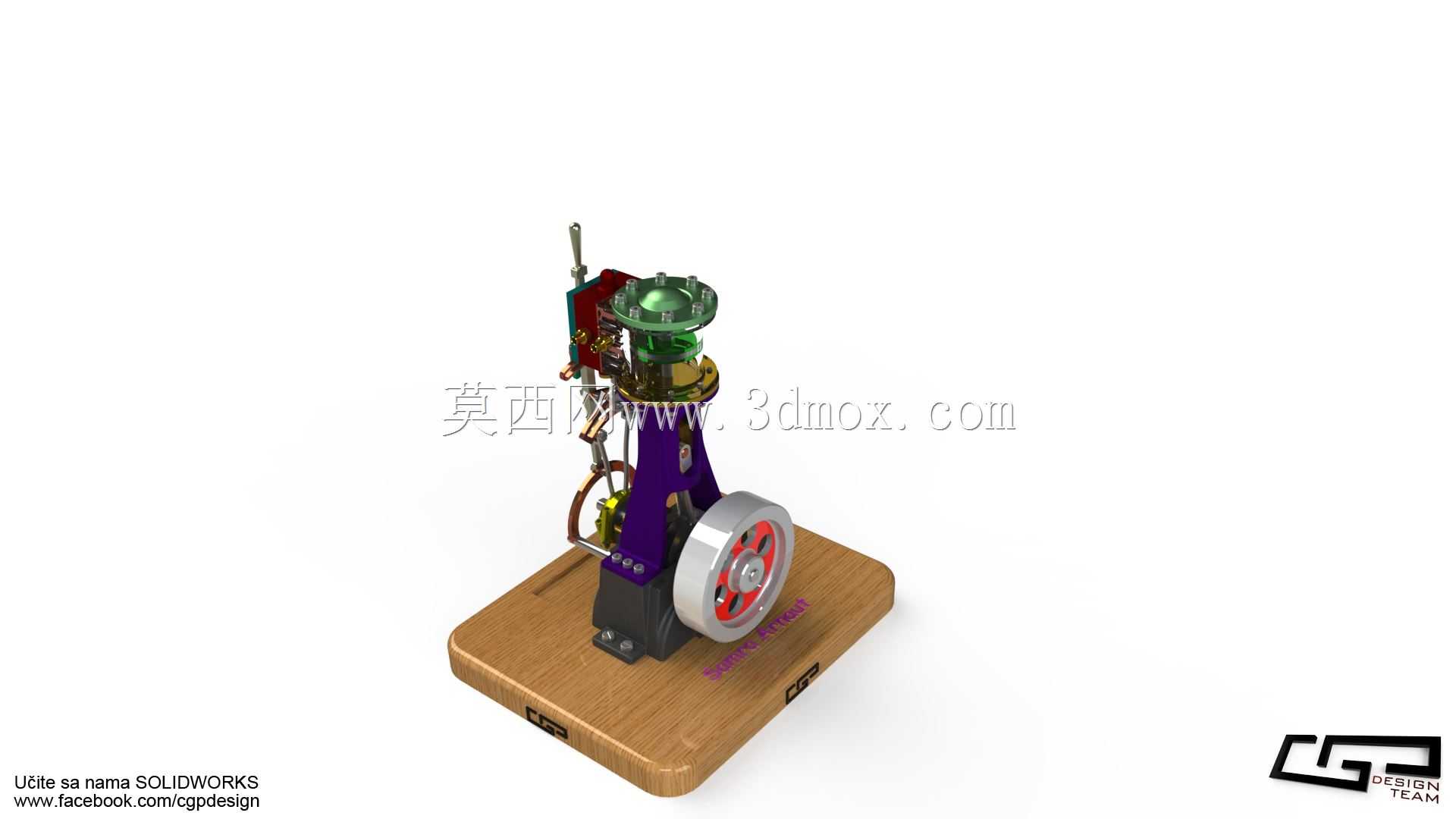

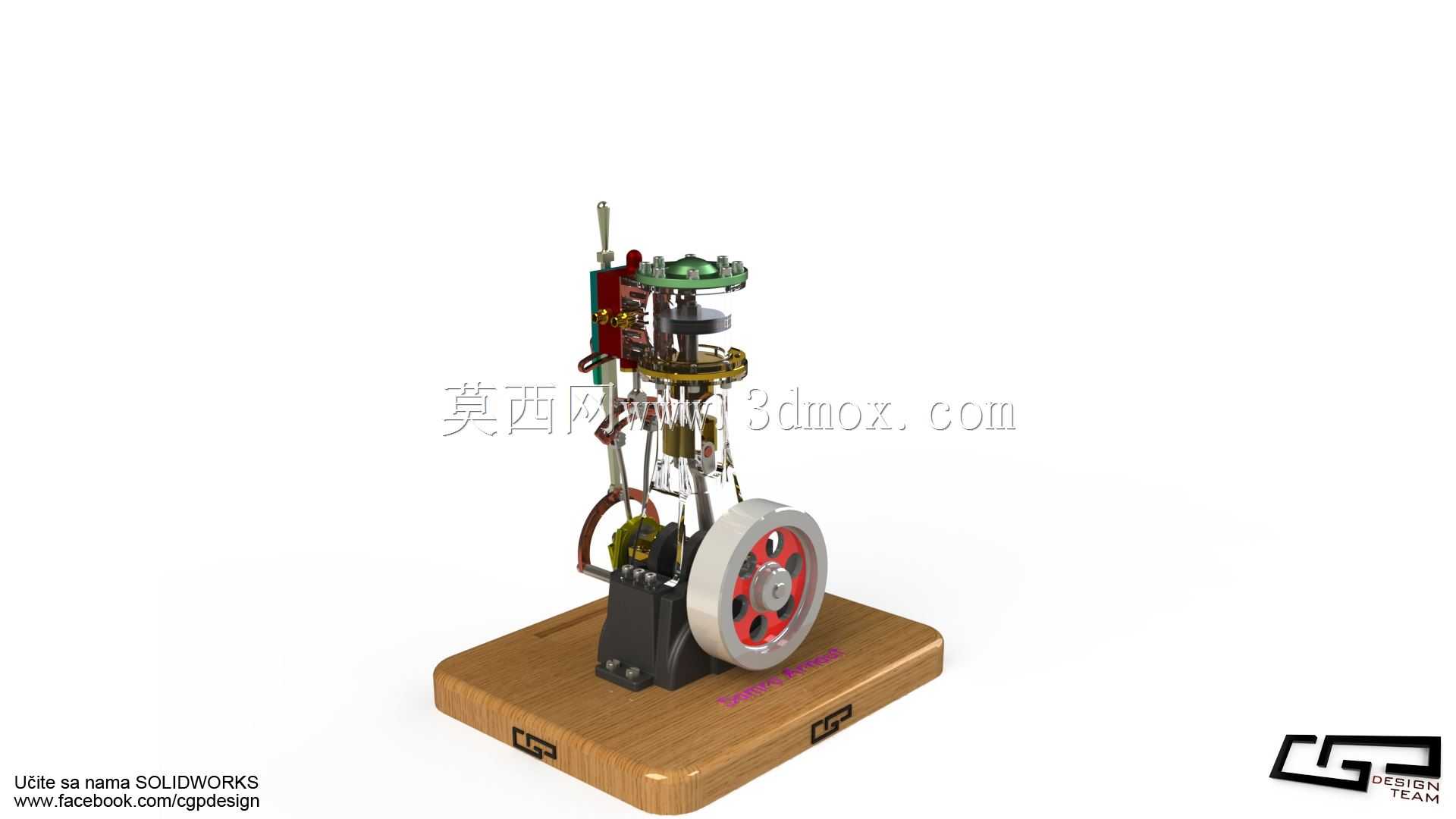

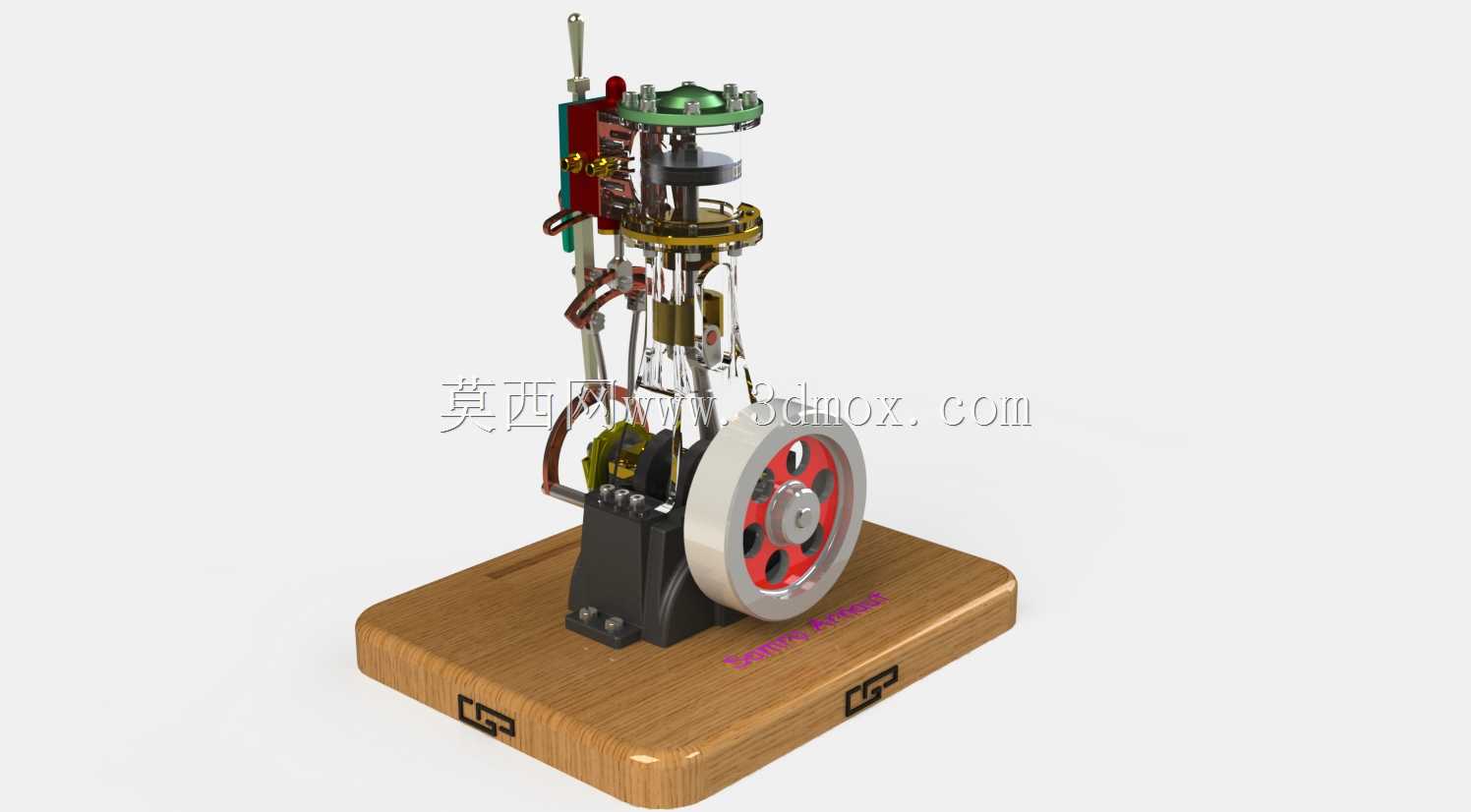

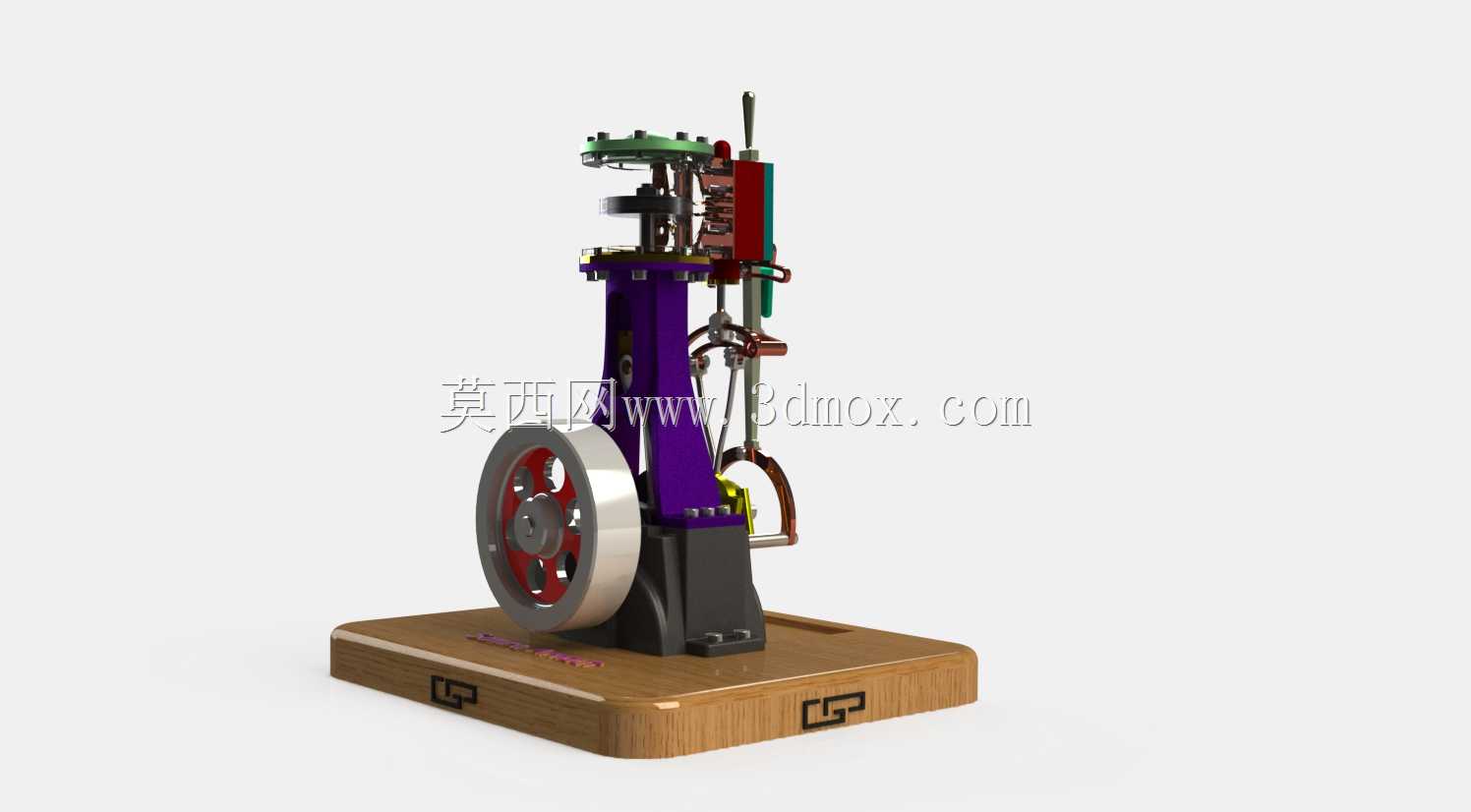

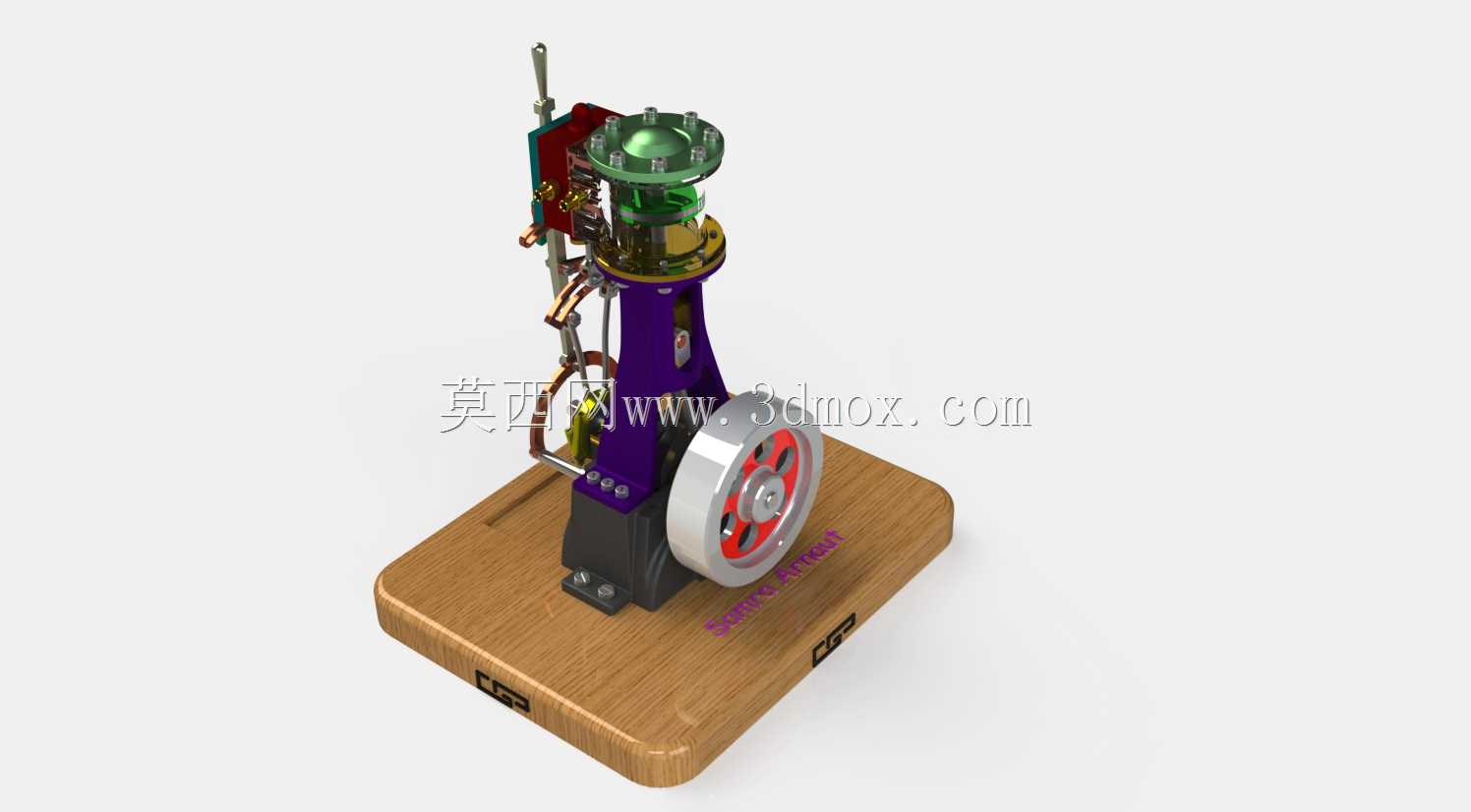

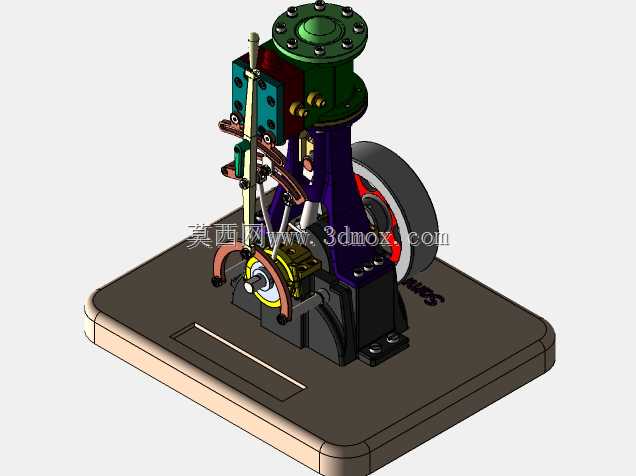

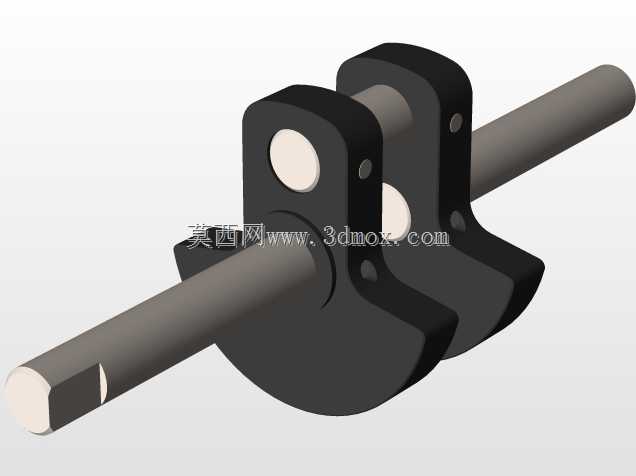

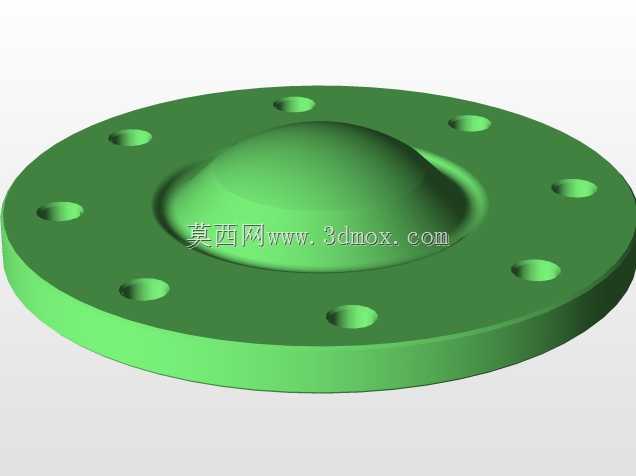

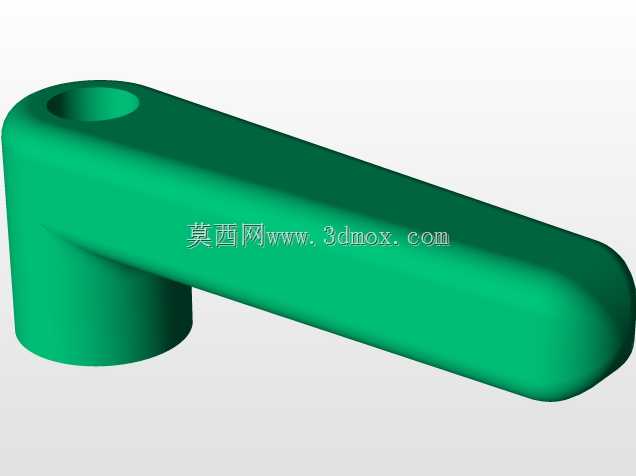

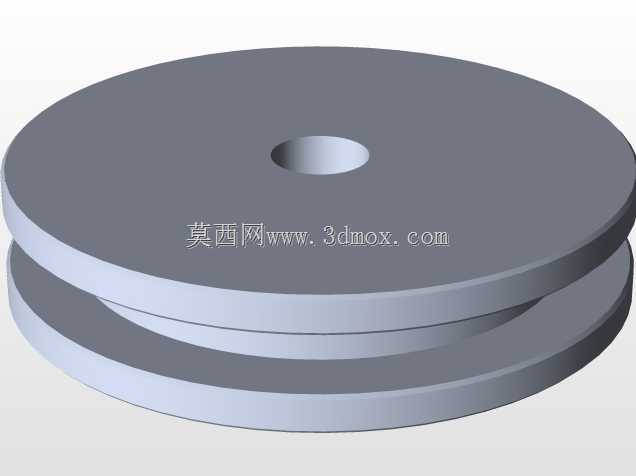

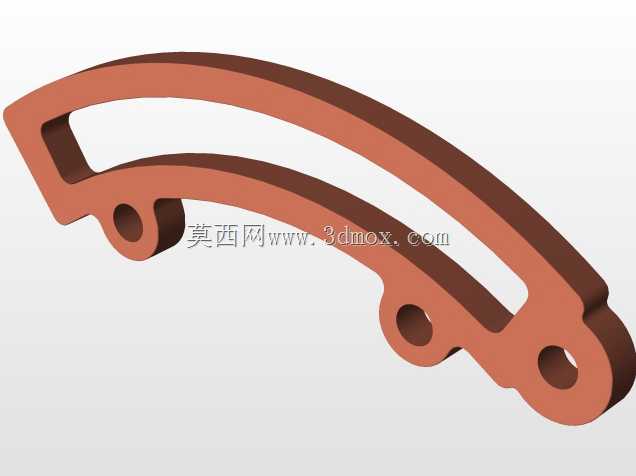

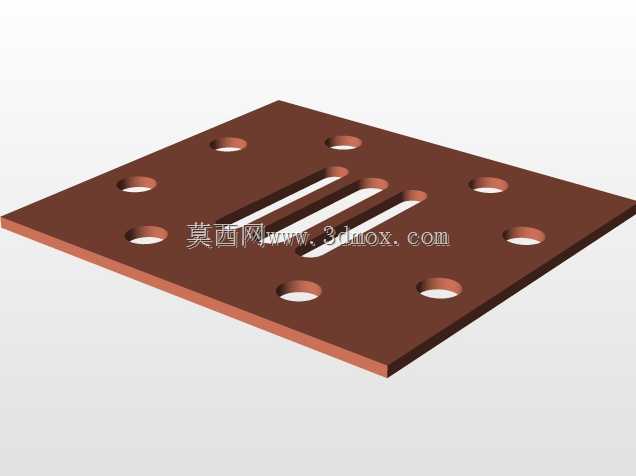

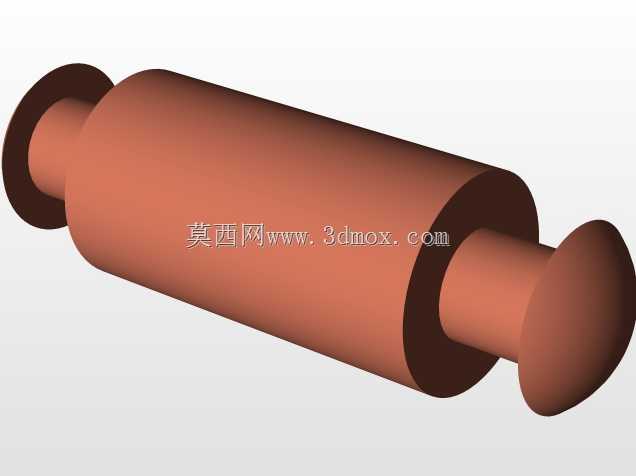

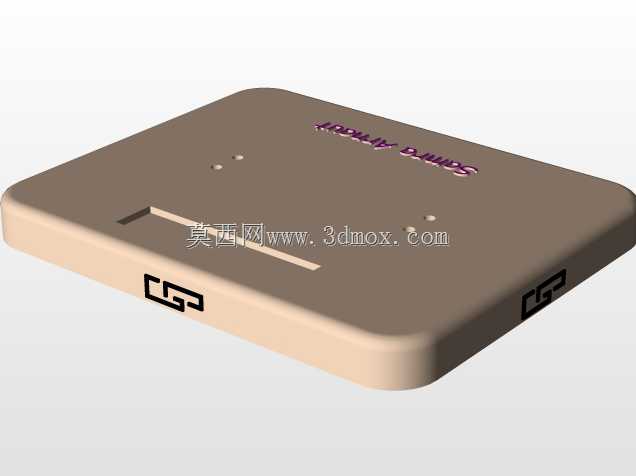

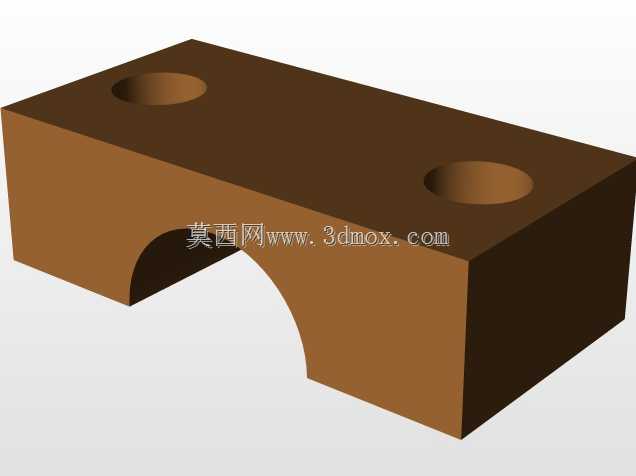

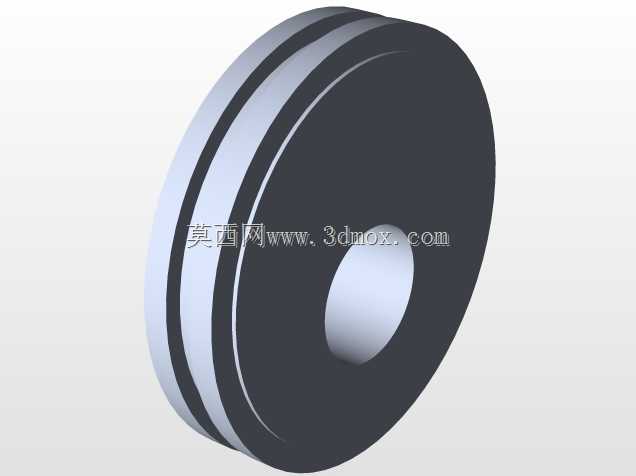

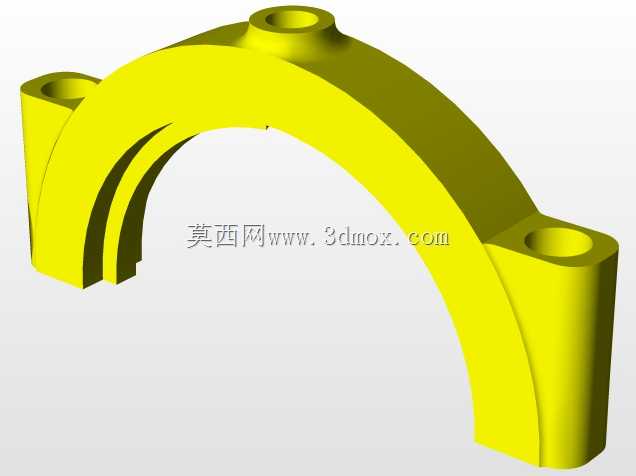

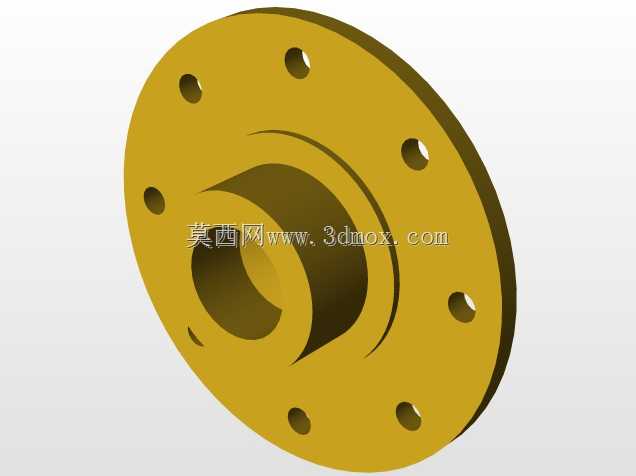

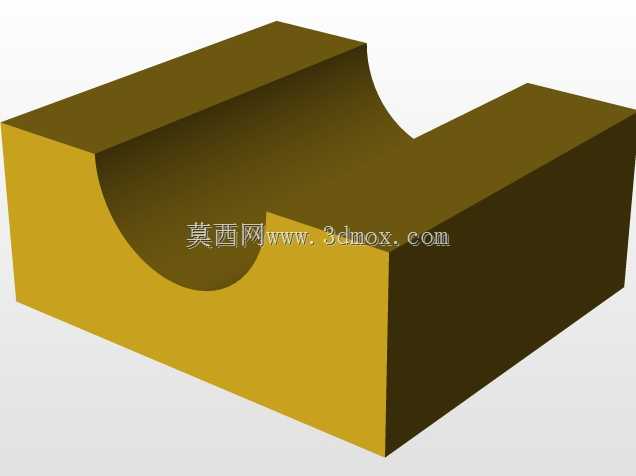

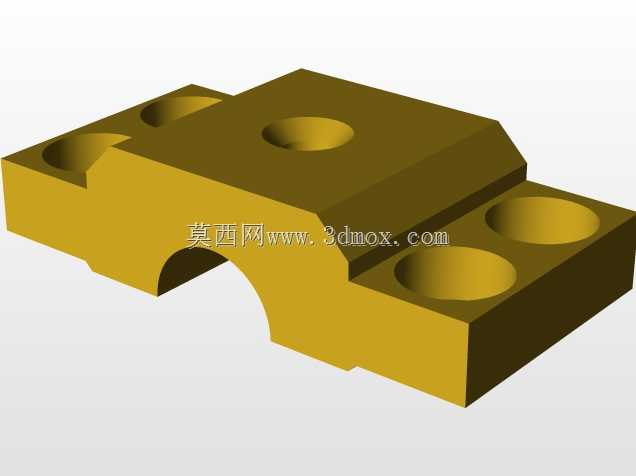

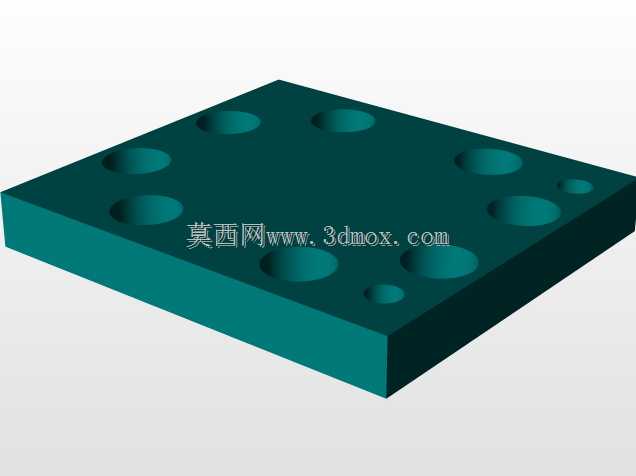

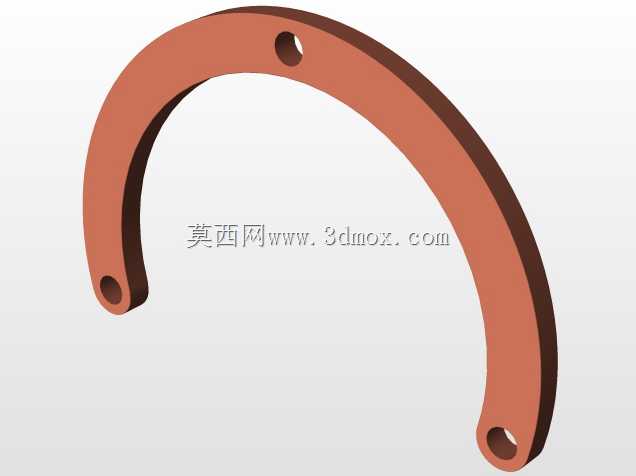

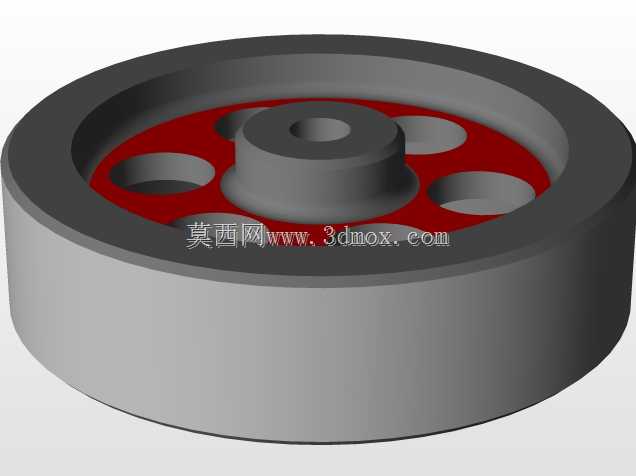

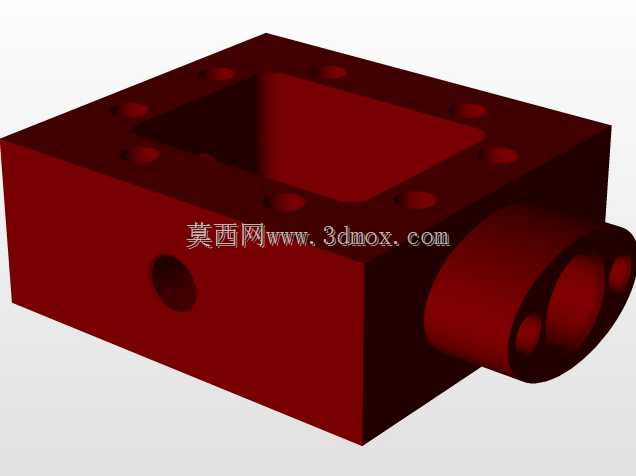

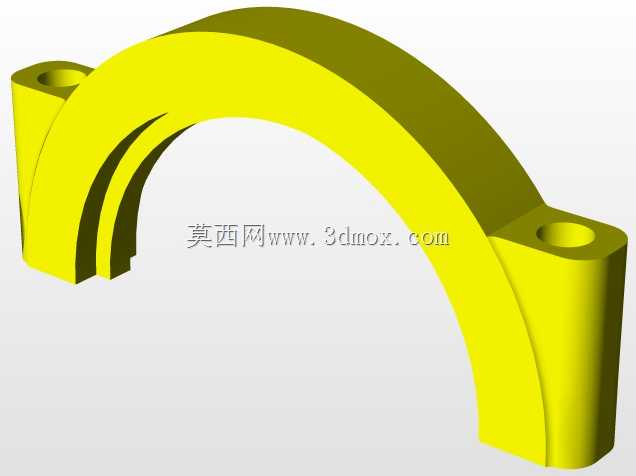

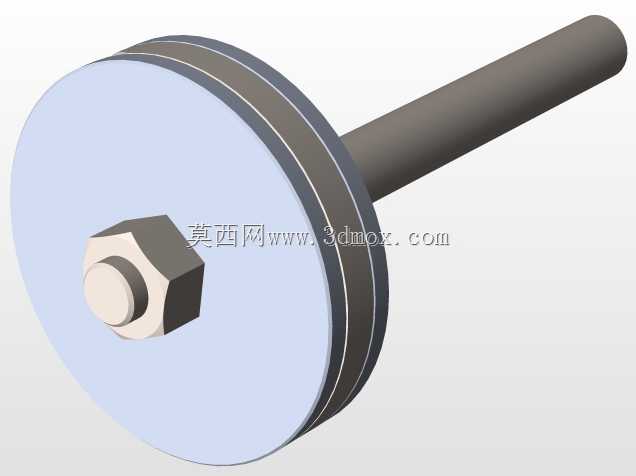

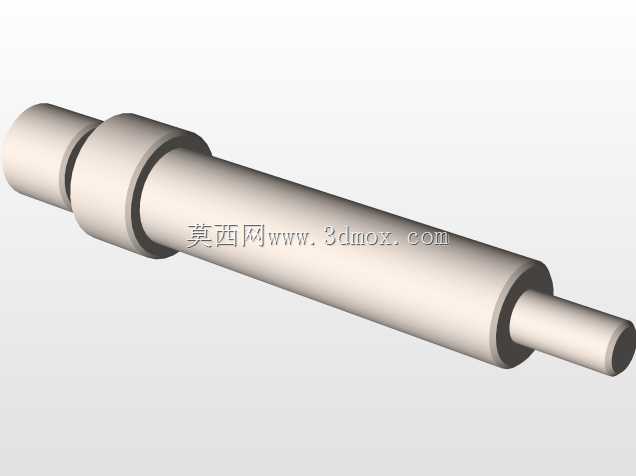

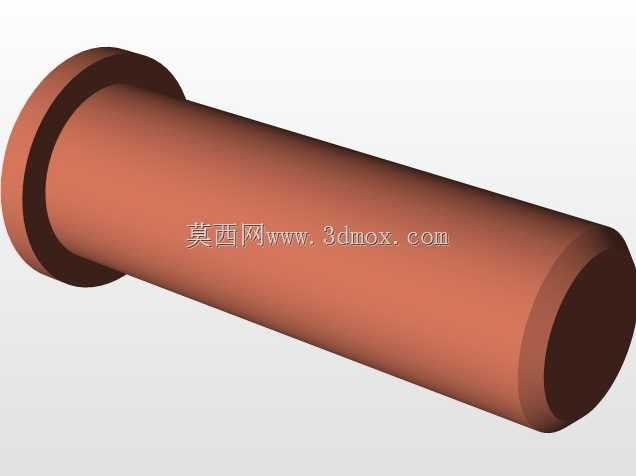

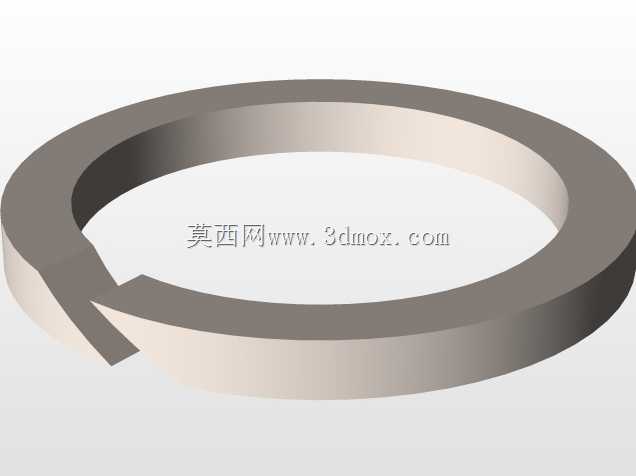

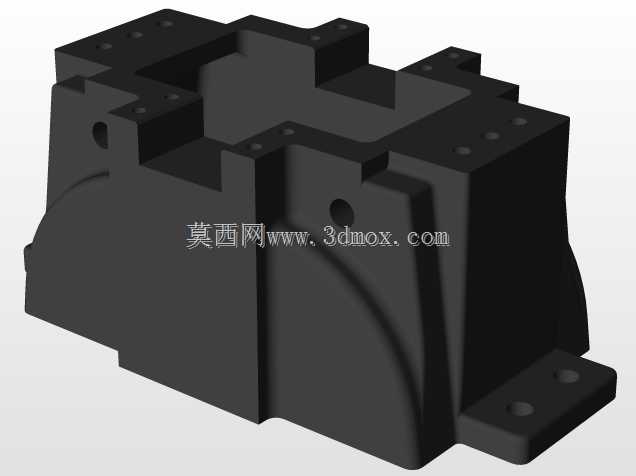

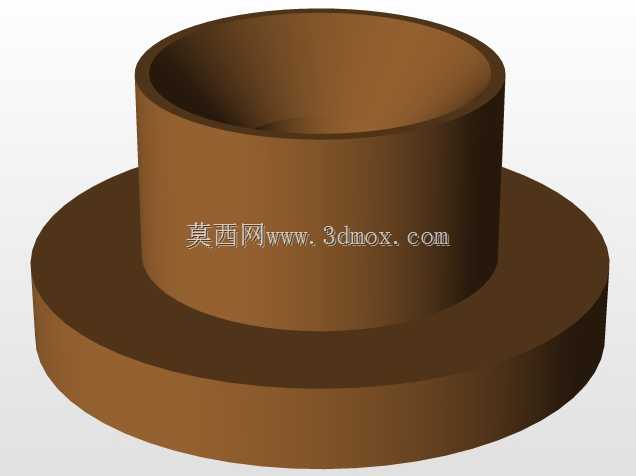

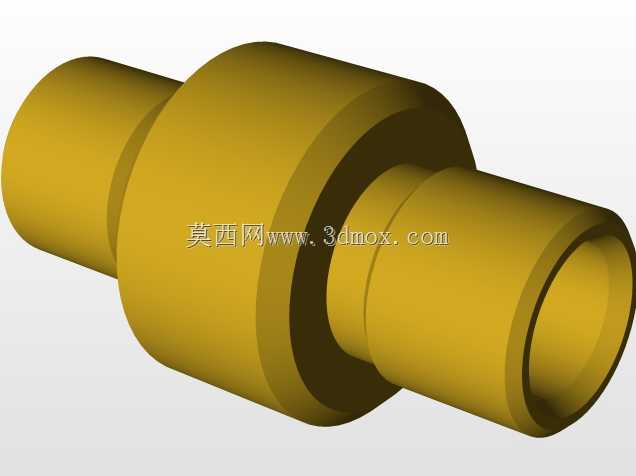

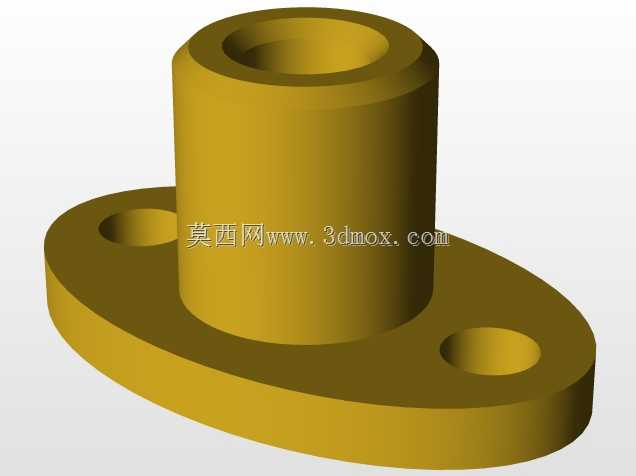

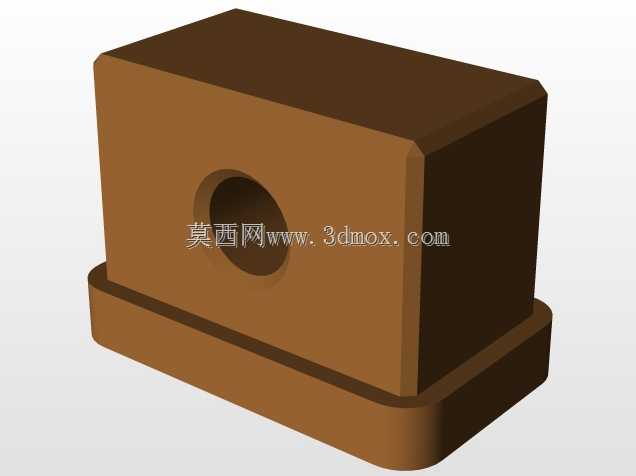

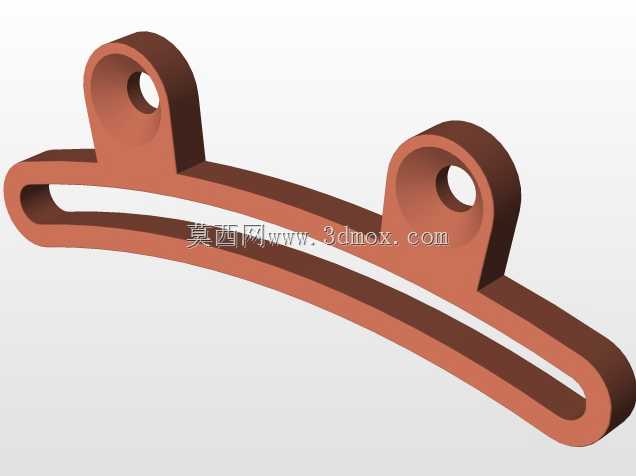

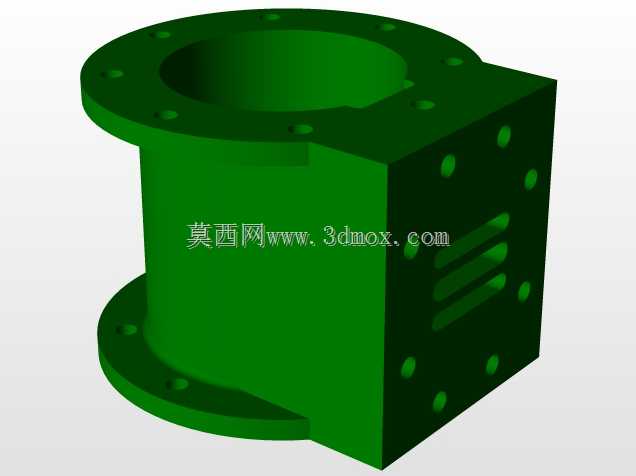

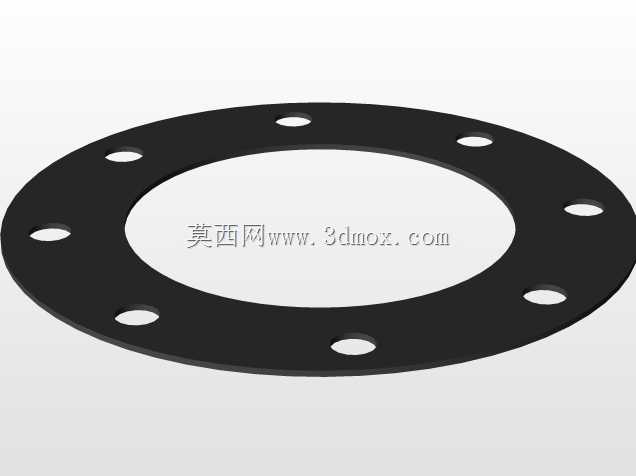

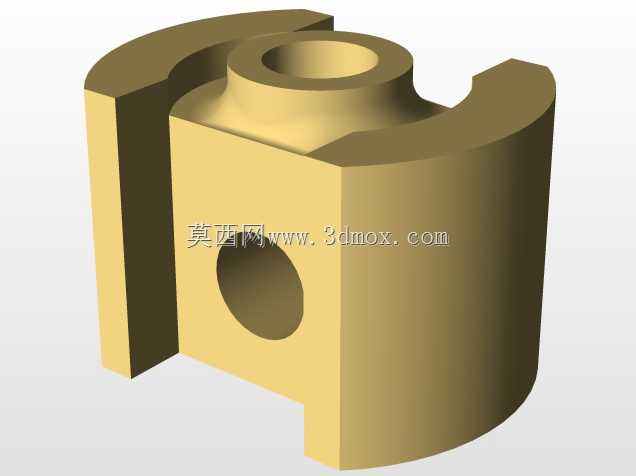

这款立式倒挡蒸汽机属于小型往复式蒸汽动力装置，主要应用场景覆盖复古动力教具展示、小型蒸汽动力实验平台搭建、老式机械复刻收藏以及微型蒸汽驱动设备的动力核心配套，能够在低压蒸汽供给条件下输出稳定的旋转动力，同时搭载倒挡换向结构，可实现输出轴正反转切换，满足不同传动方向的动力输出需求。设备整体采用立式布局设计，将汽缸、传动曲柄、飞轮、换向阀组沿垂直方向集成布置，底部设置方形安装基座，基座预留标准化安装孔位，可直接固定在实验台架或配套设备的安装面上，整体安装边界紧凑，垂直方向高度适配常规桌面实验空间，横向占地尺寸较小，无需额外预留过大的操作维护空间。从功能特性来看，该蒸汽机通过蒸汽进入汽缸推动活塞做往复直线运动，经曲柄连杆机构将直线运动转换为飞轮的旋转运动，飞轮采用大直径轮缘结构，可储存转动惯量，保障动力输出的平顺性，避免往复运动带来的转速波动；倒挡机构通过切换蒸汽进汽流向，改变活塞的做功行程顺序，无需额外加装外部换向齿轮组即可直接实现输出轴转向切换，简化了配套传动系统的结构复杂度。设计思路上，整体优先保障结构的可视性与装配合理性，外部管路与阀组采用外露布置，既方便观察蒸汽通路的工作状态，也便于后期的调试与维护；主体支撑结构采用框架式立式造型，在保障整体结构刚性的同时，尽可能降低整机自重，汽缸与传动部件的同轴度经过精准调校，减少运动过程中的摩擦损耗，提升动力转换效率。安装层面，底部基座的安装孔位按照通用实验台架的安装间距设计，可直接与标准型材架、木质展示底座进行适配，整机重心沿垂直轴线落在基座中心区域，运行过程中不会出现偏载晃动的问题，外露的运动部件均预留了安全操作间隙，避免运行过程中与周边配套构件发生干涉，既适合作为教学演示模型直观展示蒸汽机的工作原理，也可作为小型蒸汽动力装置为微型设备提供可靠的动力输出。
