45度组合式直角测量定位工装

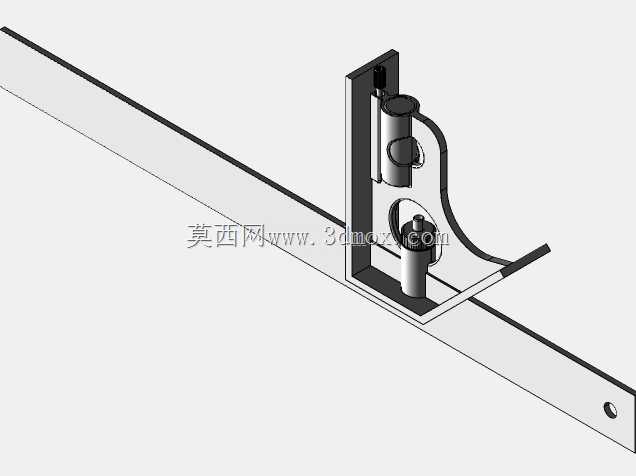

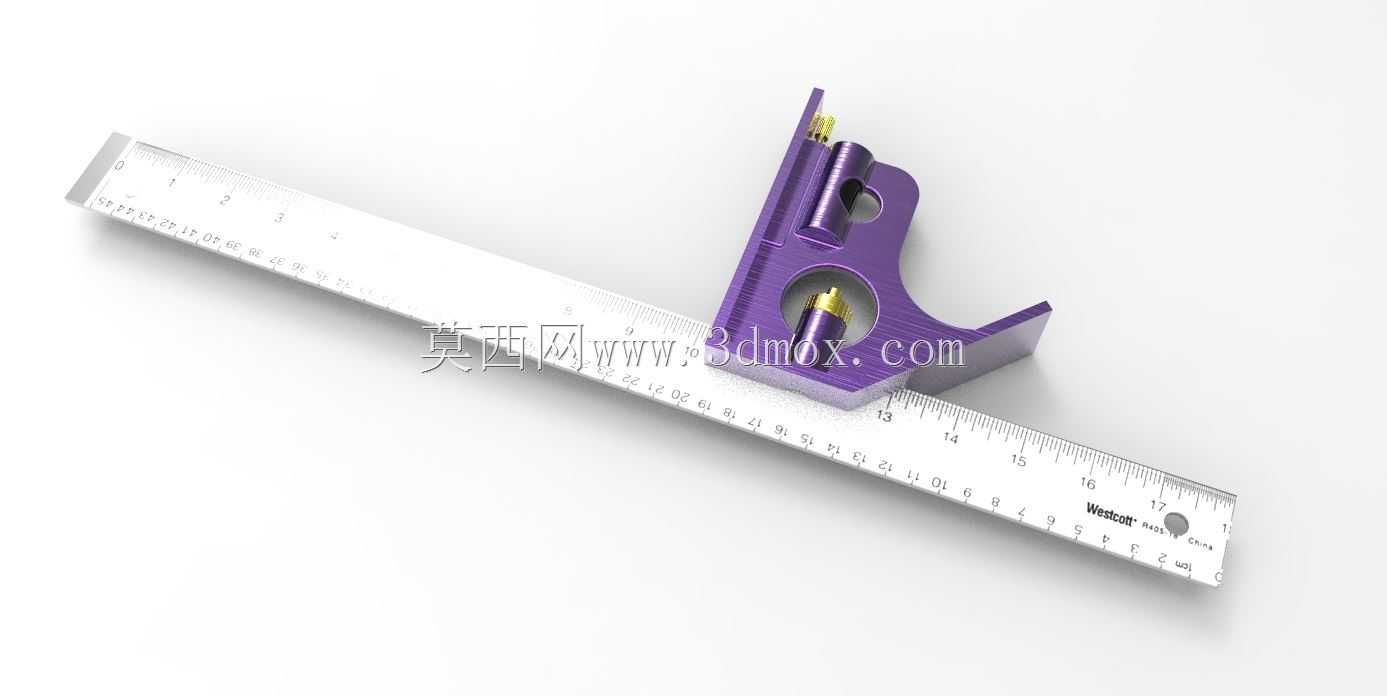

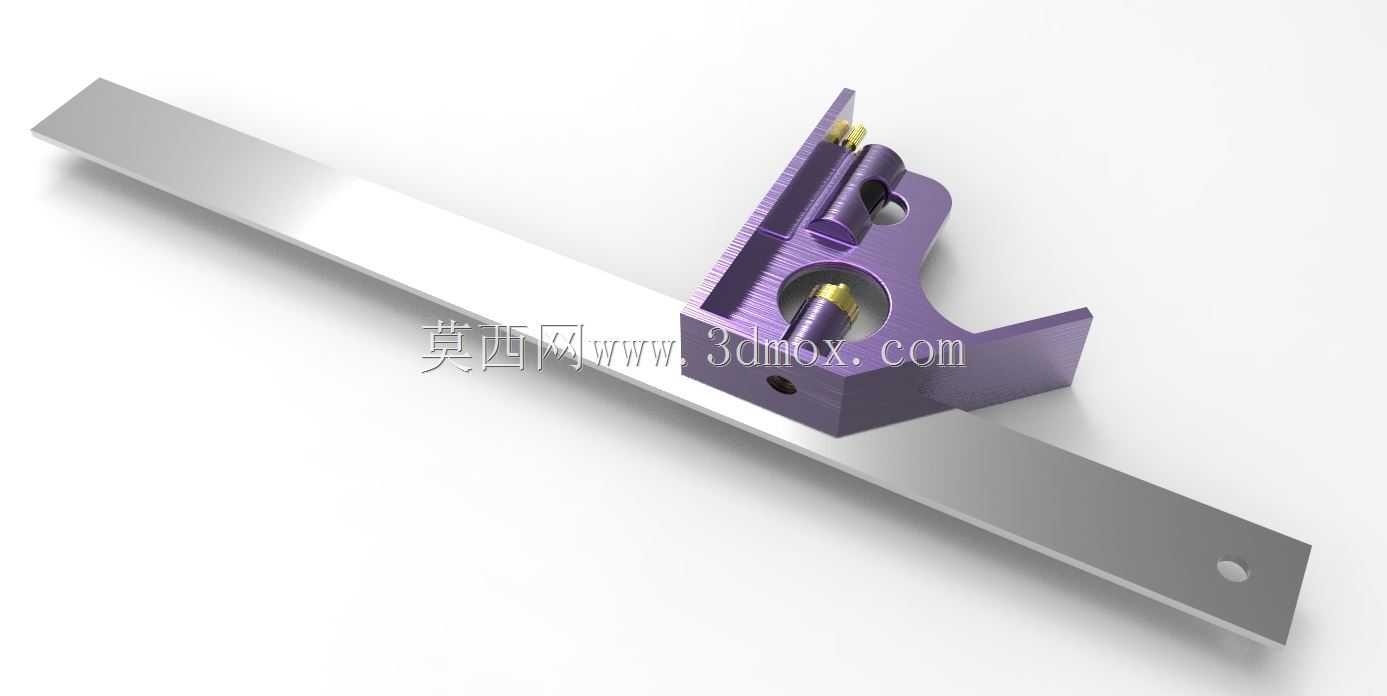

这款45度组合式定位测量工装，主要应用于机械加工现场的工件角度校验、装夹定位以及钳工划线作业场景，在钣金加工、小型精密零件铣削加工、工装夹具预装调整环节中，能够快速完成工件45度基准边的对齐与直角偏差校验，替代传统需要多次换算角度的繁琐操作，大幅降低现场作业的辅助准备时长。工装整体由长条形基准导轨与滑动式角度定位座两部分组合构成，长导轨采用平直度极高的长条结构设计，底面为全平面贴合结构，能够稳定吸附或压合在机床工作台、划线平台的平整表面上，导轨侧边加工有高精度的导向直边，作为整个测量定位过程的水平基准，导轨末端开设的固定孔可配合螺栓或压板将导轨临时锁定在平台表面，避免作业过程中出现基准偏移。滑动式角度定位座采用一体式L型支撑结构，主体为高强度合金材质，内部集成了两组弹性顶紧组件，能够在滑动到指定位置后自动锁定在导轨上，无需额外拧动锁紧螺丝即可完成位置固定，定位座上加工有标准45度斜向定位面与垂直定位面，两个工作面的垂直度与角度公差控制在极小范围内，能够同时为工件提供水平、垂直以及45度斜向三个方向的定位支撑，定位座上开设的两处通孔可配合定位销对工件进行精准限位，避免工件在划线或加工过程中出现位移。设计过程中优先考虑了现场操作的便捷性，整体结构无多余突出部件，滑动座在导轨上的移动阻尼经过反复调校，既能够顺畅滑动调整位置，又不会因为阻尼过小出现自行滑移的问题，两个弹性顶柱采用耐磨材质制作，长期使用也不会出现磨损松旷的情况，能够长期保持定位精度。工装的整体外形适配常规中小型零件的测量定位需求，导轨长度覆盖常见小型加工件的尺寸范围，定位座的整体高度不会干涉加工刀具的走刀路径，在安装使用时无需对现有工作台或平台进行额外改造，直接放置贴合后即可投入使用，既可以单独作为45度角度规使用，也可以配合导轨完成长条形工件的连续角度定位，在批量零件的首件角度检测、多工位工装的预装校准场景中，能够有效减少角度测量的反复调整次数，避免因为基准对齐偏差导致的加工报废问题，同时组合式的结构设计也方便日常收纳存放，不会像整体式角度规那样占用过多的工具存放空间，滑动座与导轨的配合面做了耐磨处理，长期反复滑动使用也不会出现配合间隙过大的问题，能够持续保持稳定的定位精度。
