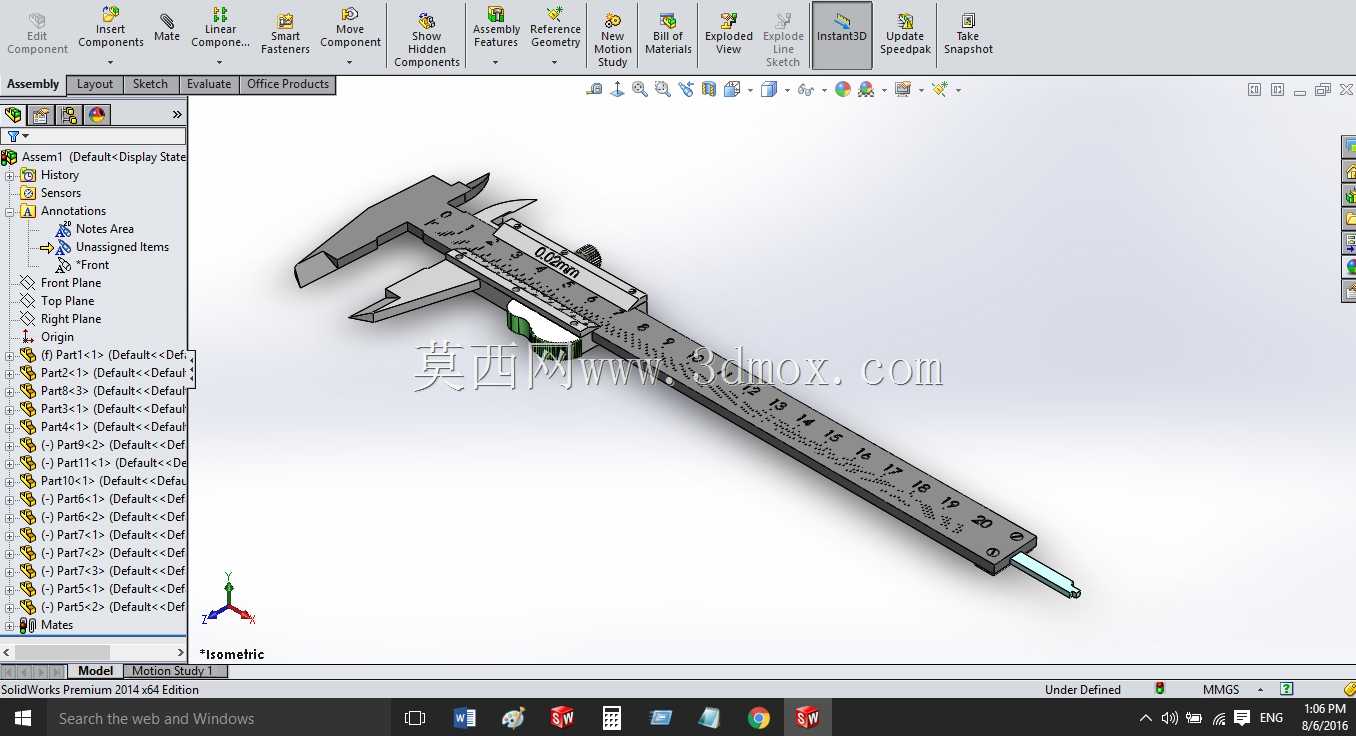

带总成结构的机械式游标卡尺

这款带总成的游标卡尺是机械加工、五金制造、质检环节中应用极为广泛的接触式长度测量器具，可覆盖工件内外径、深度、台阶差等多维度尺寸检测需求，在机加工车间的工序间检验、装配现场的零件适配校验、五金维修的尺寸复核、教学实训的测量实操场景中都能发挥核心作用，是生产一线与质检岗位不可或缺的基础测量工具。从功能特性来看，该游标卡尺采用机械式读数结构，无需供电即可完成测量作业，不存在电子数显卡尺的电量耗尽、电路受潮失灵等问题，对车间油污、切削液飞溅、粉尘较多的复杂作业环境适应性更强，测量稳定性更有保障；主尺与游标尺的配合间隙经过结构优化，滑动过程顺滑无卡滞，同时不会出现旷量偏移，保证测量读数的一致性；尺身端部集成的深度测量杆可直接探入盲孔、台阶槽内部完成深度尺寸检测，固定量爪与活动量爪的测量面做了平面度强化处理，贴合被测工件表面时不会出现缝隙，有效降低测量误差。在设计思路上，这款卡尺采用总成化结构设计，将尺身主刻度条、滑动游框、锁紧螺钉、深度测杆、内外测量爪整合为完整的装配总成，各零件的配合公差经过反复校核：主尺刻度面做了耐磨涂层处理，长期滑动摩擦也不会出现刻度磨损模糊的问题；游框上的锁紧装置可在测量完成后快速固定游标尺位置，方便使用者读取数值，避免移动过程中游框滑动导致读数偏差；量爪部分采用了圆弧过渡设计，既避免尖锐棱角划伤操作人员手部，也能在测量圆柱形工件外径时保证量爪与工件表面充分贴合，减少测量偏差。从外形尺寸与安装边界来看，这款卡尺的量程覆盖0到150毫米的常规测量范围，整体尺身长度约230毫米，尺身宽度约12毫米，滑动游框的最大滑动行程与量程匹配，收纳时无需额外的安装固定结构，配套常规的卡尺保护套即可存放，日常使用时可直接手持操作，不需要额外的安装支架，便携性极强，能够满足不同工位之间流转使用的需求；各活动部件的运动边界都做了限位设计，游框滑动至量程两端时不会出现脱出尺身的问题，深度测杆的伸缩行程与量程完全匹配，不会出现测杆伸出过长弯折或者缩回不到位影响测量的情况，整体结构紧凑，操作逻辑符合一线操作人员的使用习惯，能够快速上手完成各类尺寸测量作业。
