Arduino智能移动机器人承载安装底板

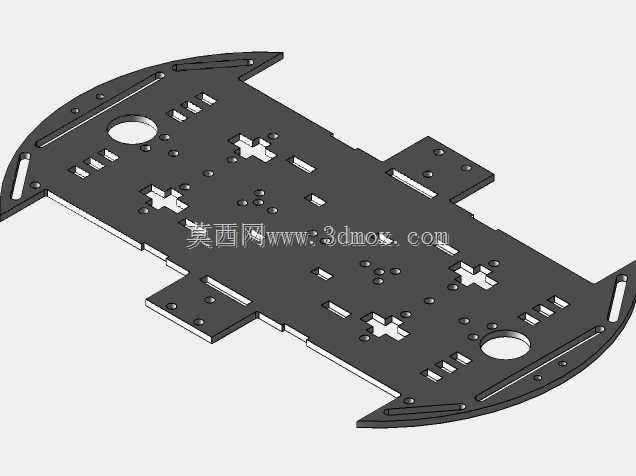

这款承载底板是面向Arduino生态智能移动机器人开发的核心结构承载件，主要应用于教育机器人研发、小型巡检机器人原型制作、创客DIY移动载具、高校机器人竞赛参赛作品搭建等场景，是整台移动机器人的结构安装基准，所有上层功能模块、动力组件、传感单元都需要依托这块底板完成固定与布局。从实际用途来看，它承担着整台机器人的结构承重、部件定位、走线规整的核心作用，既要承载主控板、电池、电机驱动、各类传感器的重量，也要为轮组动力组件提供精准的安装定位，避免运行过程中出现部件移位、轮组同轴度偏差导致的走偏、抖动问题。在功能特性设计上，底板采用对称式布局，两端做圆弧收边处理，既可以降低移动过程中与障碍物发生磕碰的卡滞概率，也能缩减整体外形的冗余尺寸，提升小型机器人在狭窄通道内的通行能力。板面上预留了多组十字形安装孔位、长条调节槽与圆形定位孔，不同孔位对应不同规格的标准组件安装需求：十字孔适配常用的传感器支架、主控板铜柱固定，长条槽支持轮组、电池位置的前后微调，方便开发者根据实际配重需求调整整机重心位置，两端的大尺寸圆孔预留了循迹传感器、防撞触边或者万向轮的安装空间，侧边的开槽既可以作为走线通道规整内部线束，也能降低底板整体自重，减少动力负载。设计思路上完全围绕开源机器人开发的灵活度需求展开，没有采用固定孔位的封闭设计，而是通过标准化孔距与可调槽位结合的方式，兼容市面上绝大多数Arduino生态的常用配件，不需要开发者额外打孔改造就能完成大部分组件的装配，板体边缘做了加厚翻边处理，在轻量化的前提下提升整体结构强度，避免长时间承重出现中部弯折变形的问题。从安装边界来看，整体轮廓采用两端圆弧的长条形结构，安装孔位的孔距严格遵循开源硬件的通用安装标准，所有固定孔的孔径适配M2、M3规格的标准铜柱与螺丝，长条调节槽的调节行程覆盖了常用直流减速电机、不同容量锂电池的安装尺寸范围，上下层安装空间预留足够，不会出现组件装配后互相干涉的问题，不管是搭建两轮差速驱动小车、四轮全向移动平台还是小型履带式机器人，都可以通过这块底板完成基础结构的快速搭建，大幅缩短原型开发的结构调试周期。
