杆端关节轴承作为铰接传动场景里的核心受力零件,常被应用在需要小角度摆动、多自由度补偿的机构中,比如自动化生产线的连杆摆臂、工程机械的操纵联动机构、轻工设备的可调连接工位,甚至部分户外特种装备的铰接点位,都能见到这类零件的身影。它的核心作用是在两个存在相对角度偏移的传动部件之间传递载荷,同时补偿安装误差、运动过程中产生的角度偏差,避免刚性连接带来的应力集中,大幅提升整套传动机构的运行寿命。

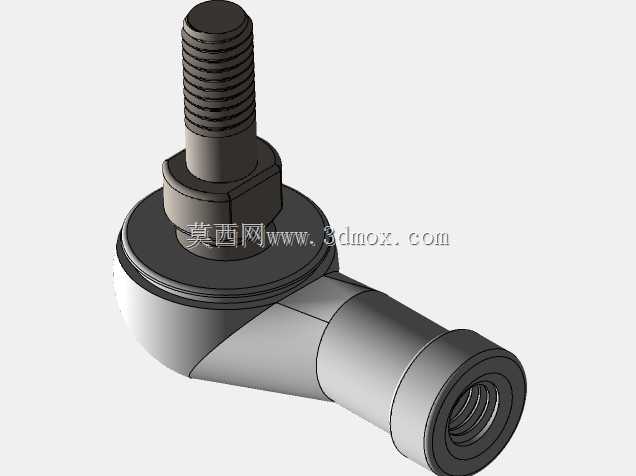

这款RBL6规格的杆端轴承,采用外螺纹杆端加内螺纹关节套的组合结构,杆端的外螺纹段配套锁紧六角螺母,安装时可以通过螺纹旋入深度微调连接间距,锁紧后能牢牢固定在安装基座的螺纹孔内,不会因为往复摆动出现松脱位移。另一端的内螺纹关节腔内置自润滑滑动摩擦副,球头与外圈的配合间隙经过精准控制,既可以保证径向、轴向的载荷承载能力,又能实现绕球心的多方向小角度摆动,适配不同方向的偏载受力。
从设计逻辑来看,这款轴承的外形做了圆滑过渡处理,杆端与轴承本体的衔接位置没有尖锐棱角,既避免了热处理过程中的应力集中问题,也能减少安装调试过程中磕碰划伤的风险。安装边界上,外螺纹段的公称直径适配常规M6规格的安装螺纹,六角螺母的对边尺寸符合标准紧固件的配套要求,不需要单独定制配套安装工具;关节端的内螺纹同样适配对应规格的连杆螺杆,整体安装空间占用紧凑,在狭小的机构腔体里也能完成布置。
实际选型应用中,这类杆端轴承需要重点关注额定动载荷、静载荷以及允许的最大摆角参数,匹配对应工况的受力需求,同时要注意安装时的对中偏差不能超过轴承允许的补偿角度范围,避免额外的附加载荷加剧摩擦副磨损。建模过程中,球头与外圈的配合面、螺纹段的牙型精度都做了还原,能够直接用于机构的运动仿真、干涉检查,也可以作为非标设备设计时的标准件选型参考,帮助设计人员快速完成铰接点位的结构布置,减少重复绘制标准件的工作量。
