思岚RPLidar激光雷达防护适配结构

在移动机器人、AGV小车、服务型智能设备的环境感知体系中，激光雷达是实现自主定位、路径规划、障碍物规避的核心感知部件，RPLidar系列激光雷达凭借低成本、高采样率、360度全周扫描的特性，被广泛应用于室内外低速智能移动设备的感知方案中。这类激光雷达的核心扫描部件为外露旋转结构，日常运行过程中，环境中的浮尘、纤维碎屑容易进入旋转轴承缝隙，长期积累会造成旋转阻力增大、扫描精度下降，同时外露的光学扫描窗口也容易被硬物剐蹭、被光线直射干扰，影响测距数据的准确性，因此为其设计适配的防护结构，是保障设备长期稳定运行的必要环节。

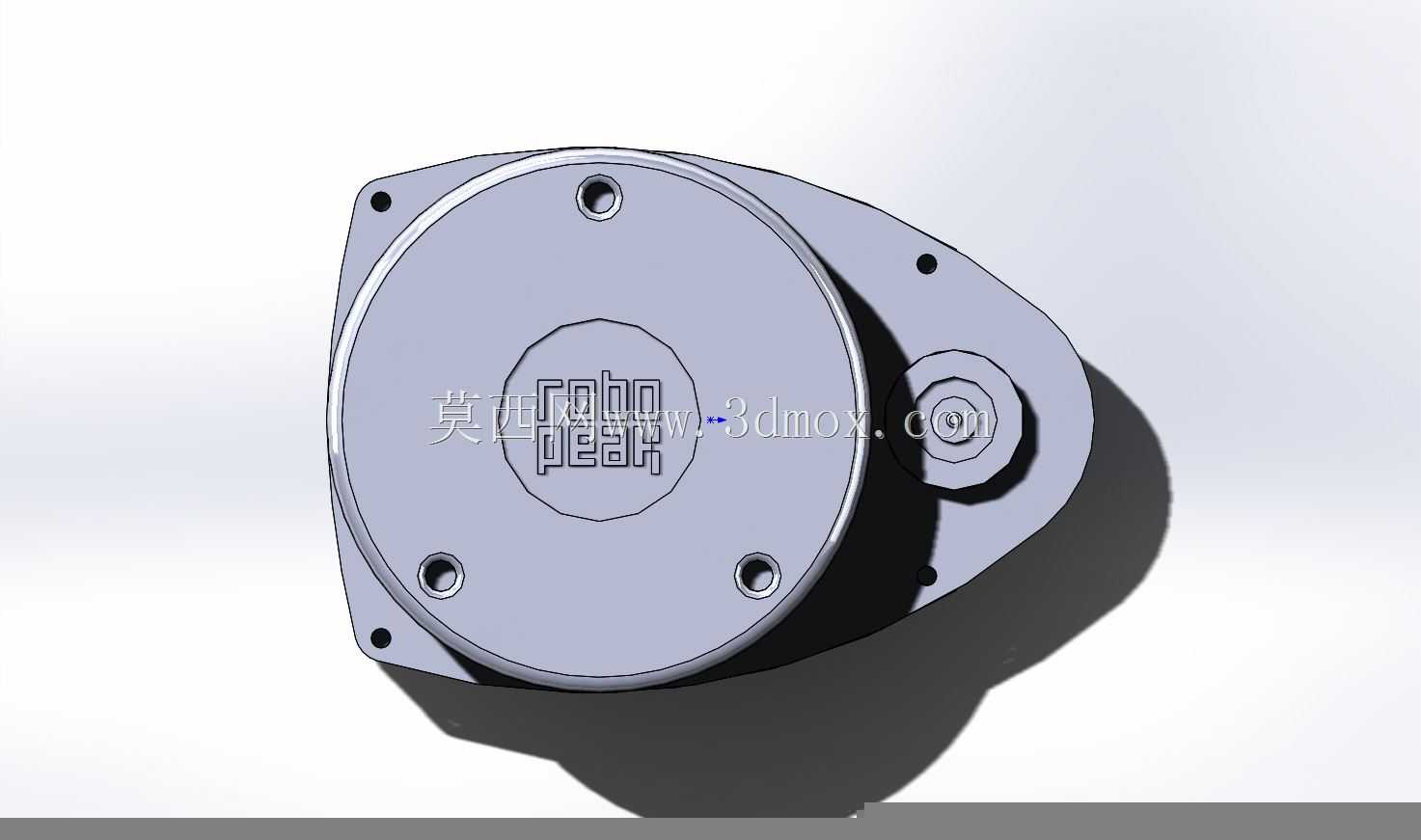

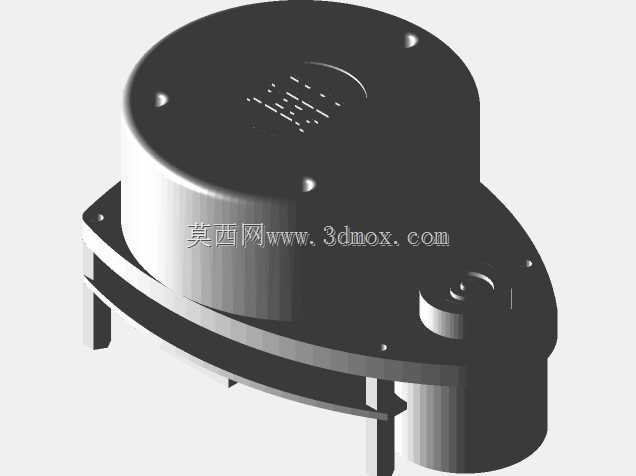

这款适配结构完全围绕RPLidar的原生外形进行逆向匹配设计，整体采用圆柱包覆式结构，完全贴合雷达本体的圆形轮廓，不会额外占用过多安装空间，适配多数小型移动机器人顶部的有限安装区域。结构顶部预留与雷达本体安装孔位完全对应的固定点位，可通过标准紧固件直接与雷达本体锁合，无需对原有雷达结构进行打孔、裁切等破坏性改动，安装后不会遮挡雷达的扫描视场，不会对激光发射与接收光路造成遮挡干扰，保证全周360度扫描范围内的测距数据完整有效。

防护结构的侧壁预留了对应雷达出线位置的走线槽，可将雷达的供电与通讯线材规整收纳在防护结构内部，避免线材外露被设备运动部件剐蹭拉扯，同时也能让整体外观更加整洁。结构下部设计有与安装基座匹配的定位止口，可快速对准安装基准，降低现场装配的对位难度，安装边界完全控制在雷达本体的外轮廓范围内，不会与机器人顶部的其他传感器、主控模块、电池组件产生安装干涉。

在功能设计上，防护结构在光学扫描对应的高度区域做了薄壁避让设计，不会对激光信号产生衰减，同时顶部的包覆结构可阻挡上方落尘直接落在旋转部件与光学窗口上，侧面的围挡结构可阻挡设备运行过程中飞溅的碎屑、水渍接触雷达核心部件，在不影响雷达原有扫描性能的前提下，大幅提升雷达在复杂工况下的环境适应能力，延长设备的无故障运行时长。这类防护结构可适配扫地机器人、配送服务机器人、园区巡检AGV、教育类开发机器人等多种搭载RPLidar的智能设备，可根据不同设备的安装空间需求调整防护结构的壁厚与固定点位，满足不同场景下的安装使用需求。
