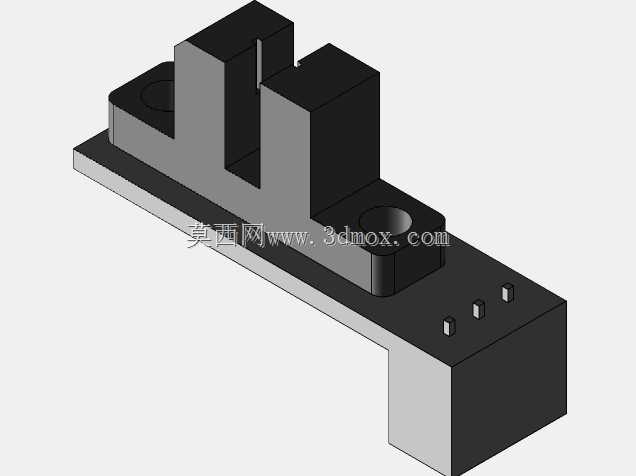

槽型光电限位感应光学止动结构

这款槽型光学止动结构，是面向运动控制场景开发的位置检测执行组件，核心应用覆盖桌面级数控加工设备、3D打印成型设备、小型自动化输送线、精密位移滑台等需要精准位置限位、原点复位的工况场景，是运动控制系统里保障设备行程安全、定位精度的核心感知部件。在实际设备运行过程中，这类光学止动部件承担着双重核心作用：一方面是硬限位防护功能，当运动轴运行至行程边界时，配套的挡片会插入止动器的U型槽内，遮挡内部的红外光通路，触发信号输出，让控制系统及时切断动力输出，避免运动部件超出行程造成撞机、结构损坏甚至人员安全风险；另一方面是原点定位功能，设备每次开机复位时，运动轴会移动至该止动器位置，通过光信号的通断触发精准定位，为后续的坐标运动提供统一的基准原点，保障重复运动的位置精度一致性。从功能特性来看，这款光学止动结构采用U型对射式光学设计，相比接触式机械限位开关，它没有物理接触磨损，响应速度更快，触发精度更高，长期使用不会出现触点氧化、机械疲劳导致的精度衰减问题，适配高频往复运动的工况需求。结构设计上，主体采用一体化的安装基座设计，基座两端预留了沉头安装孔位，可直接通过螺栓固定在设备的型材框架或安装板上，安装孔的孔距经过适配优化，可兼容主流的20系、30系工业铝型材的安装孔位标准，无需额外制作转接件即可完成装配；U型检测槽的宽度经过尺寸校准，可适配常规厚度的金属或塑料挡片，挡片插入时不会与槽壁产生剐蹭，同时能保证足够的遮挡面积确保光信号完全切断，避免出现误触发问题。结构尾部预留了接线引脚区域，可直接焊接排针连接三针连接器，无需额外飞线，接线端旁预留了指示灯安装位，触发时指示灯同步点亮，方便现场调试时快速判断止动器的工作状态，排查接线或安装问题。在安装边界设计上，整体结构采用扁平化布局，主体高度控制在较低范围，不会占用过多的设备内部安装空间，基座的安装面做了平面度处理，安装后可保证止动器的槽体与运动方向保持垂直，确保挡片能顺畅插入槽内，不会出现偏斜卡滞的问题；引脚区域做了凸起防护结构，可避免安装或接线过程中碰伤引脚，提升结构的装配耐用性。
