16毫米规格同步齿轮皮带轮三维设计

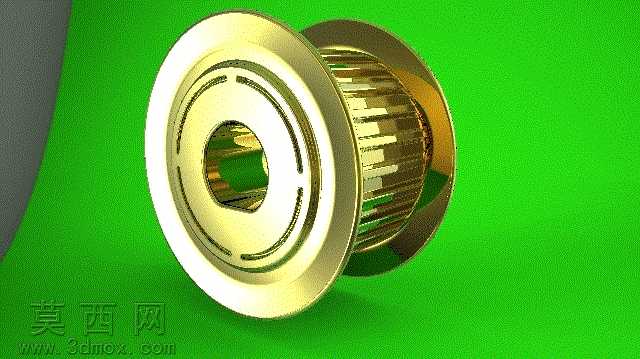

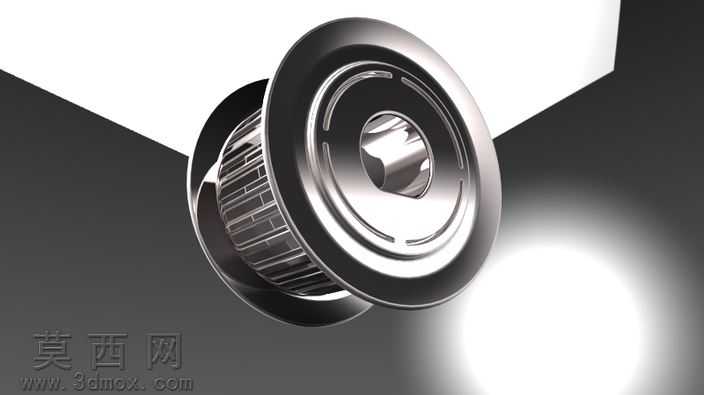

本作品为16毫米规格同步齿轮皮带轮的三维设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先以螺距直径16.1701毫米为核心基准，精准排布25个啮合轮齿，严格遵循0.375的皮带宽度适配系数、0.080的带首调参值完成齿形轮廓的草绘约束，通过旋转凸台命令生成带轮主体基体，再对轮齿部分采用阵列特征完成周向均匀排布，同步构建出带轮两侧的挡边结构，避免传动过程中皮带发生滑脱偏移。建模过程中对中心安装孔做了适配传动轴的结构设计，孔壁预留了键槽卡位结构，保障带轮与轴装配后的周向固定可靠性，所有圆角、倒角细节均按照机械加工工艺要求做了对应处理，避免应力集中问题。材质与渲染阶段，选用金属黄铜作为主体材质，调整材质的反射粗糙度、金属度参数还原金属加工后的光泽质感，场景采用高饱和度绿色纯色背景突出带轮主体，打光采用三点布光方案，主光源勾勒带轮轮齿的立体轮廓，辅光源补全暗部细节避免结构死黑，顶光强化带轮端面的金属反光效果，最终渲染图清晰呈现出带轮的齿形细节、挡边结构与中心安装孔的形态。设计思路上，该同步齿轮皮带轮面向小功率精密传动场景，16毫米的带宽规格适配小型直流传动机构，齿形参数匹配同步带的啮合要求，可有效降低传动过程中的滑差率，保障传动比的精准性，整体结构紧凑，装配兼容性强，可直接用于小型传动机构的虚拟装配验证、运动仿真分析，也可作为加工生产的三维参考依据，建模过程中所有特征均保留参数化编辑属性，可根据实际传动需求快速调整齿數、带宽、安装孔尺寸等参数，适配不同的传动工况要求。
