多级平行轴传动齿轮箱结构设计

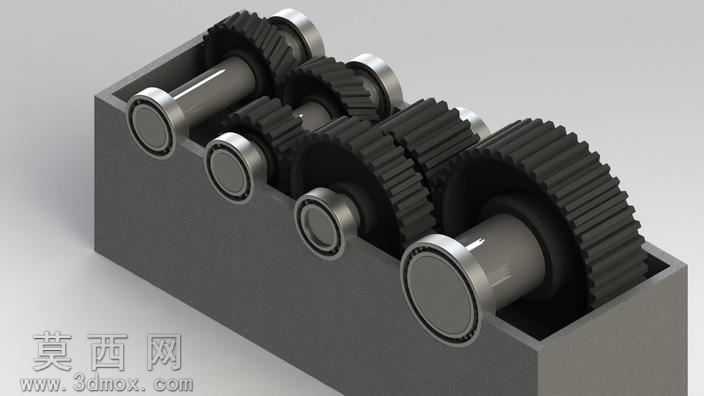

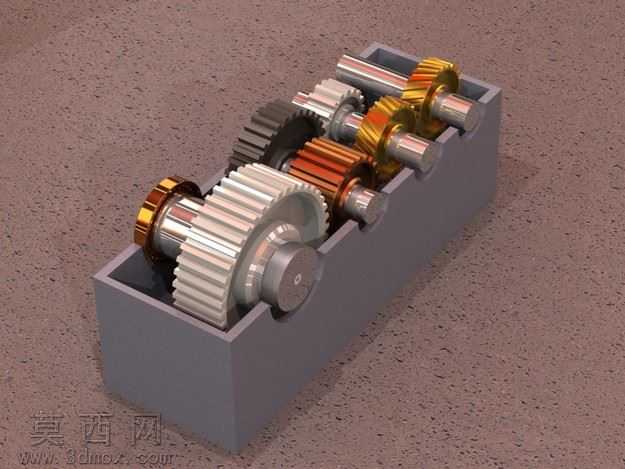

本齿轮箱采用平行轴多级齿轮传动结构设计，通过三维建模软件完成整体参数化构建，建模过程中严格遵循机械传动设计规范，对每一级齿轮的模数、齿数、齿宽、压力角等核心参数进行匹配计算，确保各级传动比分配合理，动力传递过程平稳高效。模型构建阶段先完成箱体基体的建模，采用一体式铸造箱体结构，预留轴承安装孔位与轴系穿装空间，箱体壁厚均匀，兼顾结构强度与轻量化需求，同时在箱体边缘设计安装定位凸台，满足实际装配的定位紧固要求。轴系部分按照传动层级依次排布输入轴、中间传动轴与输出轴，每根轴上对应装配不同直径的啮合齿轮，齿轮与轴之间采用键连接定位，轴的两端配置标准滚动轴承，轴承外圈与箱体轴承孔过盈配合，实现轴系的径向与轴向定位，保证轴系运转时的回转精度。齿轮建模过程中严格按照渐开线齿廓生成逻辑构建齿形，还原真实齿轮的啮合接触特征，相邻轴上的齿轮齿廓完全匹配，啮合间隙控制在合理公差范围内，避免运转过程中出现卡滞、异响或传动冲击问题。渲染阶段采用金属材质赋予齿轮与轴系零件，还原钢制零件的哑光金属质感，箱体采用铸铁材质表现，呈现铸造件的深灰磨砂质感，轴承部分区分内外圈与滚动体的材质差异，提升模型的真实感与细节表现力。整体设计思路围绕动力减速增扭的核心功能展开，通过多级齿轮啮合实现输入转速的逐级降低、输出扭矩的逐级放大，各级轴系平行排布充分利用箱体内部空间，在保证传动效率的前提下压缩整体体积，结构布局紧凑合理，可直观展示平行轴齿轮箱的内部传动原理与装配关系，适用于机械传动结构教学、设备选型参考以及相关传动装置的设计研发参考，能够清晰呈现齿轮箱从外部箱体到内部传动组件的完整结构逻辑。
