5mm转8mm绕线式金属挠性联轴器

这款挠性联轴器主要应用于中小功率精密传动场景，常见于桌面级自动化设备、小型输送机构、检测仪器、3D打印传动单元、小型伺服步进电机输出端与负载端的轴系连接环节，承担着传递旋转扭矩、补偿两轴安装偏差的核心作用。在实际设备运行中，受加工精度、装配误差、运行负载形变、温度形变等因素影响，动力输出轴与负载输入轴很难做到绝对的同轴对中，若采用刚性连接，会在轴系、轴承位置产生极大的附加交变载荷，轻则加剧轴承磨损、增大传动噪音、降低传动效率，重则出现轴系弯折、键槽崩裂、动力部件损坏的故障，而这款绕线结构的挠性联轴器，正是针对这类中小扭矩精密传动场景的对中补偿需求设计。

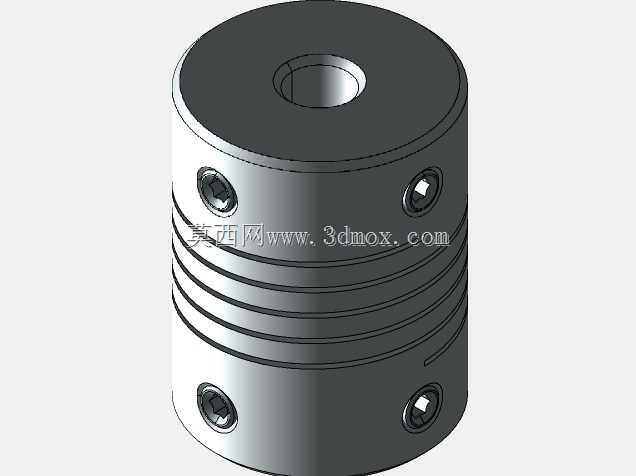

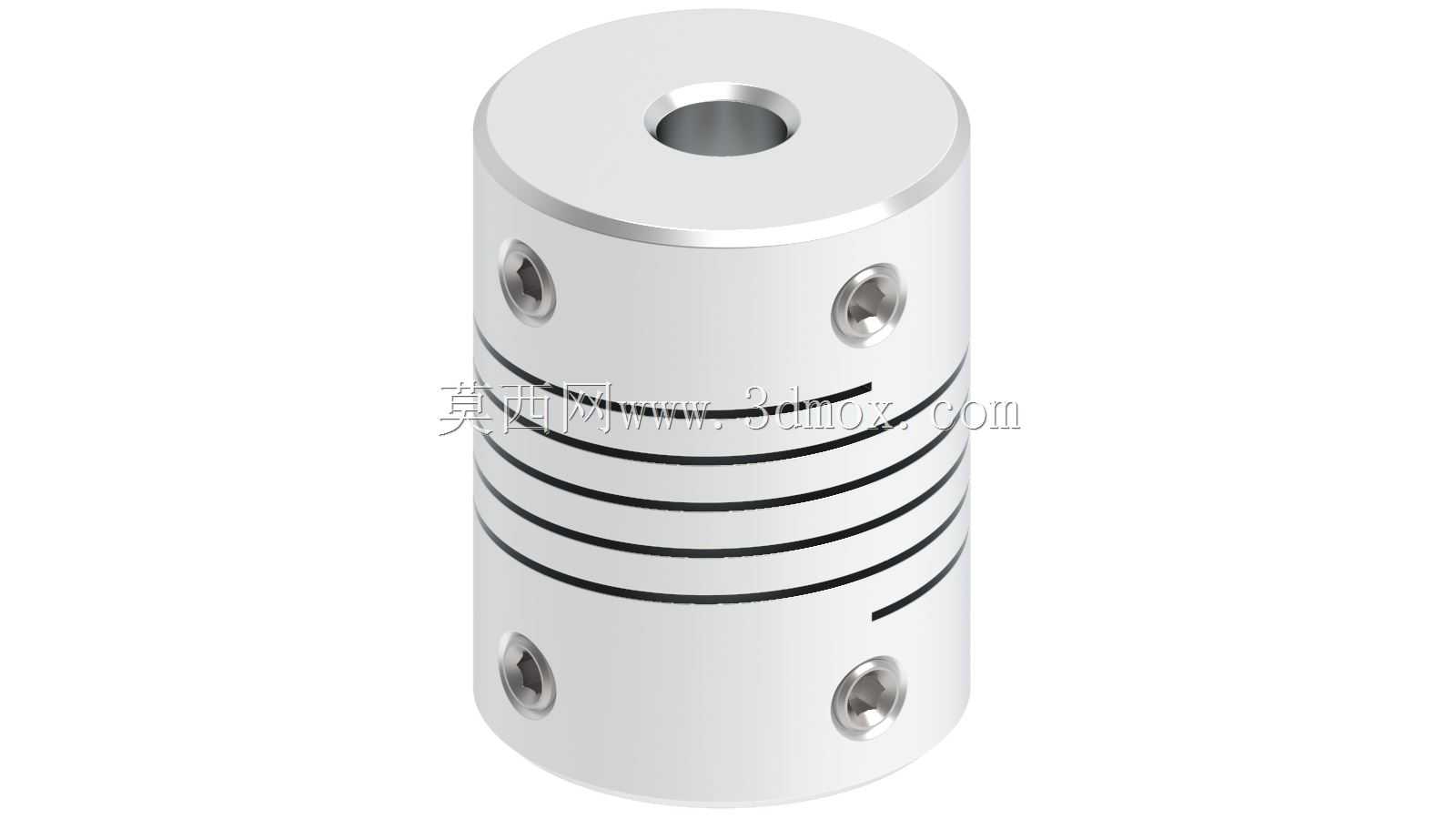

从功能特性来看，该联轴器采用一体化金属圆柱基体加工而成，表面的平行螺旋切槽形成了连续的弹性变形结构，可同时补偿两轴间的径向偏移、角向偏斜与轴向窜动，且自身无装配间隙，正反转传动空程极小，能够保障传动过程的转速同步性，适配需要正反转频繁切换、定位精度要求较高的传动场景。联轴器两端分别设置适配5mm与8mm直径轴的安装孔，孔侧配有顶丝固定结构，安装时仅需将两端轴插入对应孔位，拧紧侧面的紧定螺钉即可完成轴与联轴器的锁紧固定，无需额外的复杂工装，安装维护十分便捷。

设计层面，这款联轴器采用整体棒料一体切削成型，没有拼接装配的部件，避免了装配式联轴器的装配间隙与连接松动风险，螺旋槽的槽宽、圈数经过匹配计算，在保障足够扭转刚度传递额定扭矩的同时，预留了合适的弹性变形量来吸收安装偏差，同时自身具备一定的阻尼特性，可吸收传动过程中的小幅振动，降低轴系共振的风险。外形上采用规整圆柱结构，外圆表面光滑无突出结构，安装时不会与周边的机架、护罩等部件产生干涉，整体轴向长度与外径尺寸适配常见的小型传动安装空间，两端顶丝的位置对称分布，拧紧后受力均匀，可保障轴连接的锁紧可靠性，即使在长期正反转交变载荷下也不易出现松动移位的问题，能够稳定维持传动链路的连接精度。
