可3D打印NEMA17电动螺旋轴测试装置

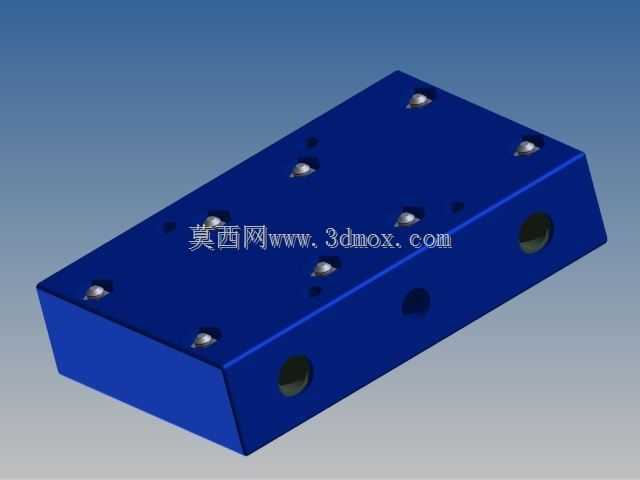

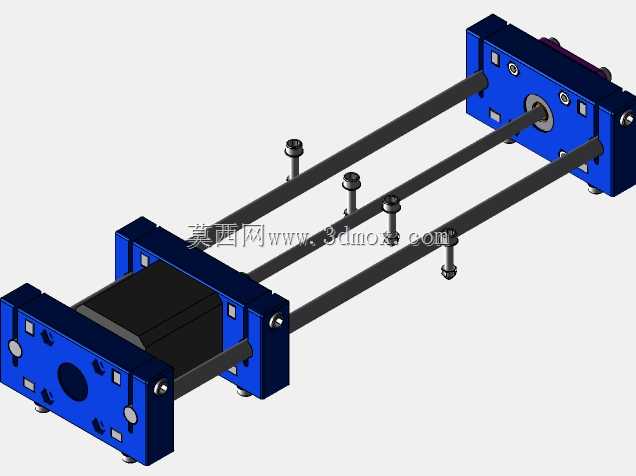

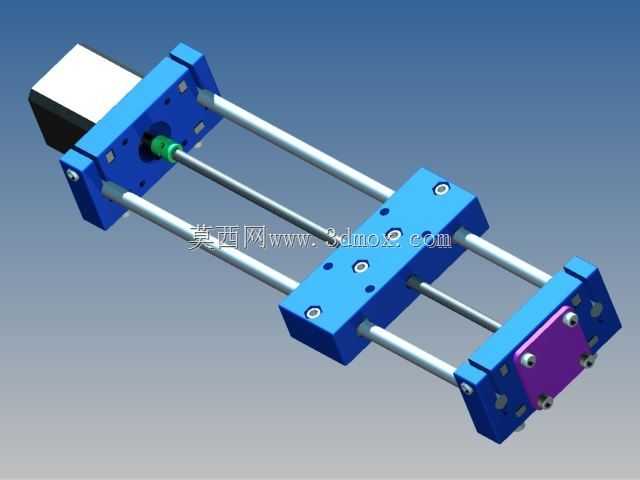

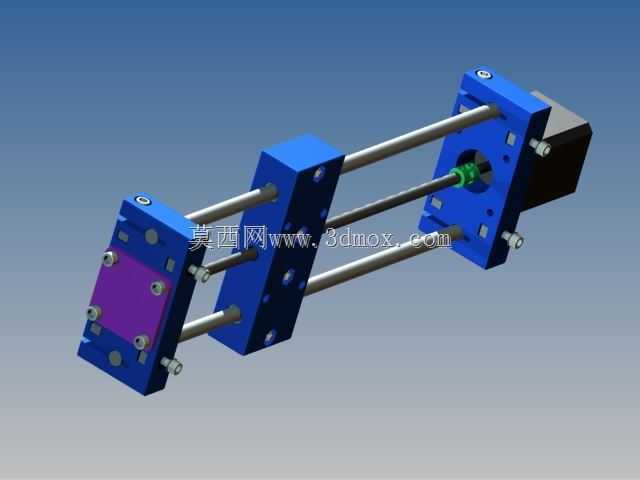

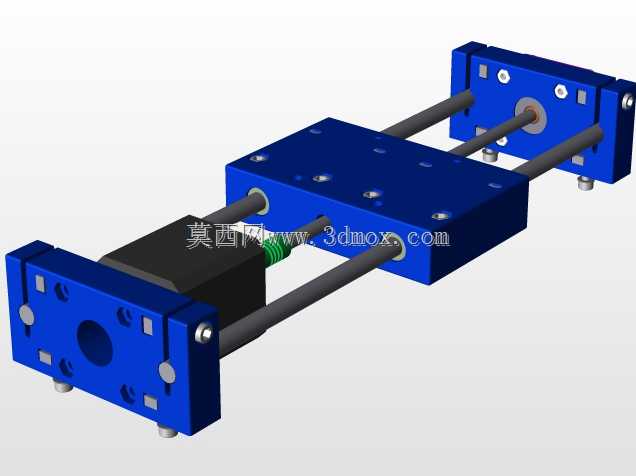

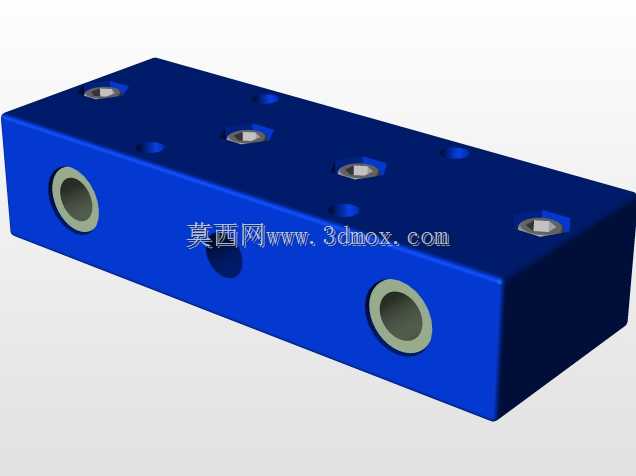

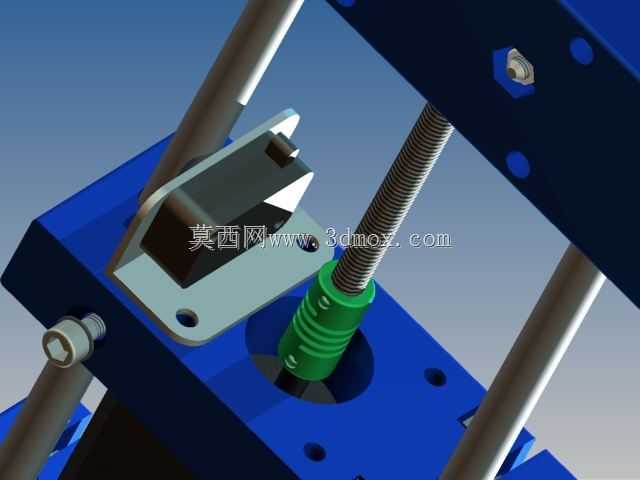

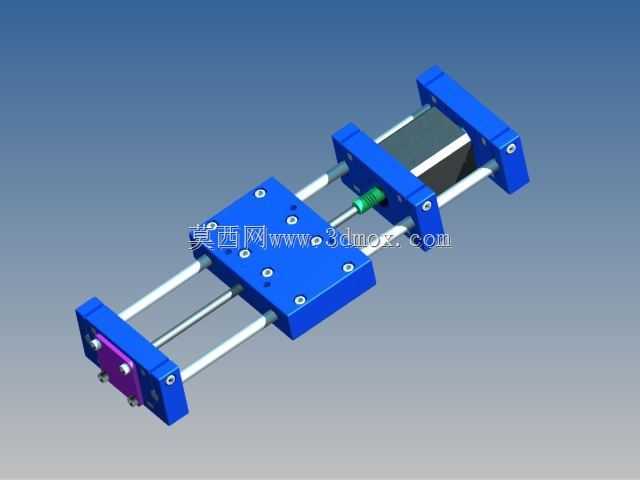

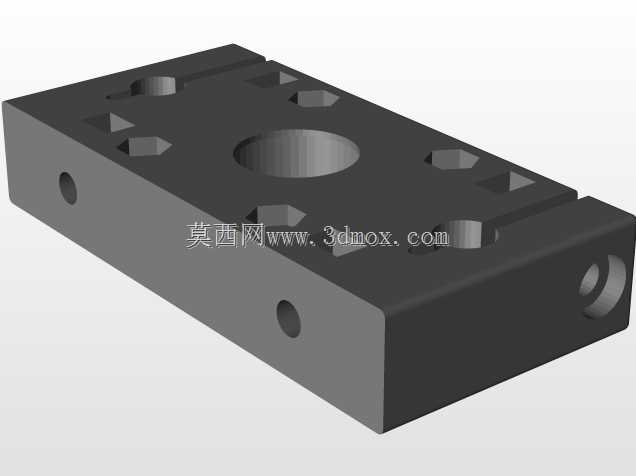

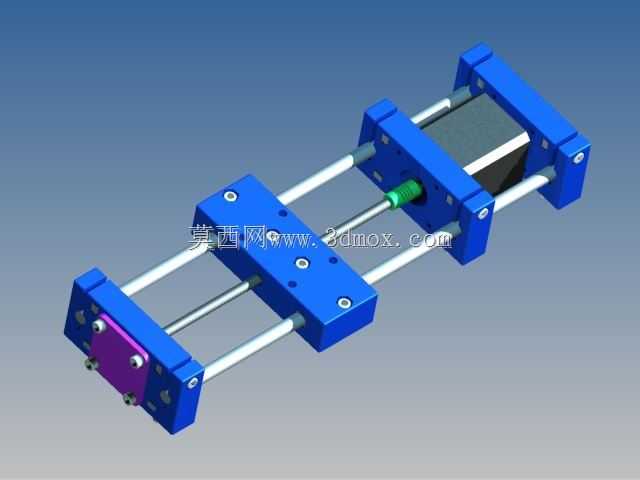

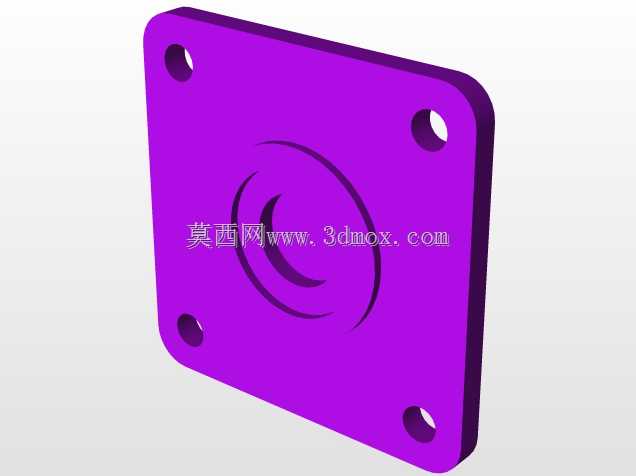

这款可打印电动轴装置适配NEMA17规格电机，主要面向小型机电设备研发、创客项目验证、教学实验场景使用，可用于测试或照明设备轴组件的功能验证，也可作为小型直线进给机构直接集成到桌面级小型自动化设备、DIY数控装置、样品展示传动结构中使用。装置的核心功能是将电机的旋转运动通过螺旋副转化为精准的直线往复运动，70mm的有效移动行程可覆盖多数小型测试场景的位移需求，双光轴导向结构可保证运动过程中滑台的运行平稳性，避免单侧受力带来的卡顿、偏移问题，有效提升传动精度与运行寿命。设计上充分考虑了3D打印的工艺特性，所有蓝色结构件均支持两种尺寸规格的打印适配，无需额外定制特殊规格的加工件，大幅降低了制作门槛与成本；交叉轴轴承挡块可根据使用场景选择加工方式，既可以采用金属切削加工获得更高的结构强度，满足高频次、大负载的测试使用需求，也可以直接通过3D打印制作，搭配两个圆柱螺母与一个平垫圈即可完成装配，无需复杂的工装夹具辅助，普通爱好者也能快速完成整机组装。传动部分采用标准螺纹杆作为传动件，使用者可根据自身的精度需求、成本预算灵活替换为梯形螺纹丝杆，在低负载场景下甚至可以直接采用普通螺纹件配合3D打印的螺母座实现传动，进一步压缩制作成本。整体安装边界紧凑，双光轴平行布置的结构让整体占用空间规整，安装孔位预留统一规格，可直接通过螺栓固定在标准铝型材框架、亚克力安装板上，无需额外设计转接件；端部的紫色端板起到行程限位与轴端固定的作用，可避免滑台超程脱出，同时预留了传感器安装位，方便使用者加装限位开关实现原点定位、行程保护功能。整套装置结构简单，装配逻辑清晰，没有复杂的异形结构，无论是用于实验室的轴组件性能测试，还是创客项目中的直线进给单元，都能快速适配使用场景，同时可根据实际使用需求灵活调整部件材质与配置，兼顾了低成本制作与功能性需求。
