镂空环形仿生结构创意造型设计

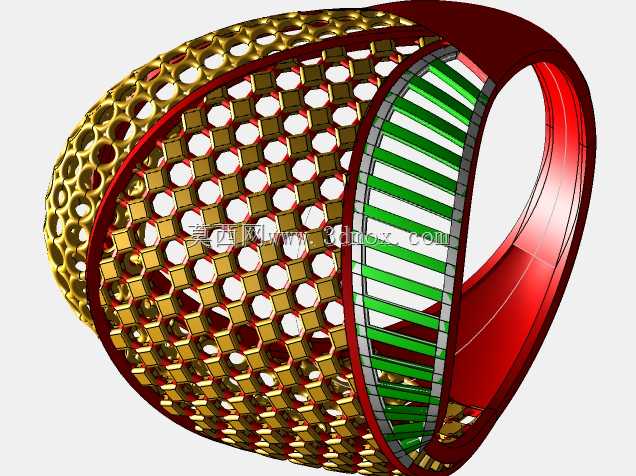

该环形镂空结构采用仿生多孔设计思路，整体为闭合环形曲面构型，外层借鉴蜂巢六边形网格的力学优势，构建连续均匀的镂空支撑体系，在大幅降低整体自重的同时，保证环形结构的径向与环向结构强度，避免受力时出现局部应力集中导致的形变问题。结构中层采用方格阵列排布的镂空层，与外层六边形网格形成错位支撑，两层镂空结构之间预留均匀的间隙层，可适配流体介质的均匀通过，也可作为功能填充层的安装空间，用于嵌入传感元件、缓冲材料或是导流结构。结构内层设置平行排布的条状支撑肋，肋条沿环向曲面均匀分布，与中层方格结构的内边缘刚性连接，形成第三层支撑体系，肋条之间预留等宽的通槽，既可以减少结构与接触介质的摩擦面积，也能为内部通过的流体、线束提供规整的排布通道。结构最外侧设置光滑的闭合包边，包边采用圆弧过渡处理，无尖锐棱角，既可以提升整体结构的握持或是安装接触的安全性，也能强化环形结构的边缘刚度，避免外力磕碰导致的网格结构边缘破损。该结构可应用于流体过滤设备的滤芯支撑骨架，依靠多层镂空结构实现流体的均匀分流，同时支撑外层过滤材质，避免过滤材质在高压流体冲击下出现塌陷变形；也可作为轻量化穿戴设备的支撑框架，依靠镂空结构提升佩戴时的透气性能，同时环形构型可完美贴合人体肢体的曲面轮廓，搭配不同的外层包覆材质即可适配护具、智能穿戴设备的结构需求；还可作为特种通风设备的导流整流结构，多层不同形态的镂空网格可以对通过的气流进行逐级梳理，降低气流通过时产生的紊流噪音，提升通风设备的运行效率。设计过程中对各层镂空的孔径、支撑肋的厚度、包边的宽度都做了等比例匹配，整体结构的安装边界为标准环形尺寸，可直接适配对应规格的圆形安装接口，无需额外做结构改型即可完成装配，各层结构之间的连接节点都做了圆角过渡处理，消除加工过程中的应力集中点，适配增材制造、精密铸造等多种加工工艺，可根据实际使用场景选择金属、工程塑料等不同材质进行生产，满足不同载荷、不同使用环境下的结构强度需求。
