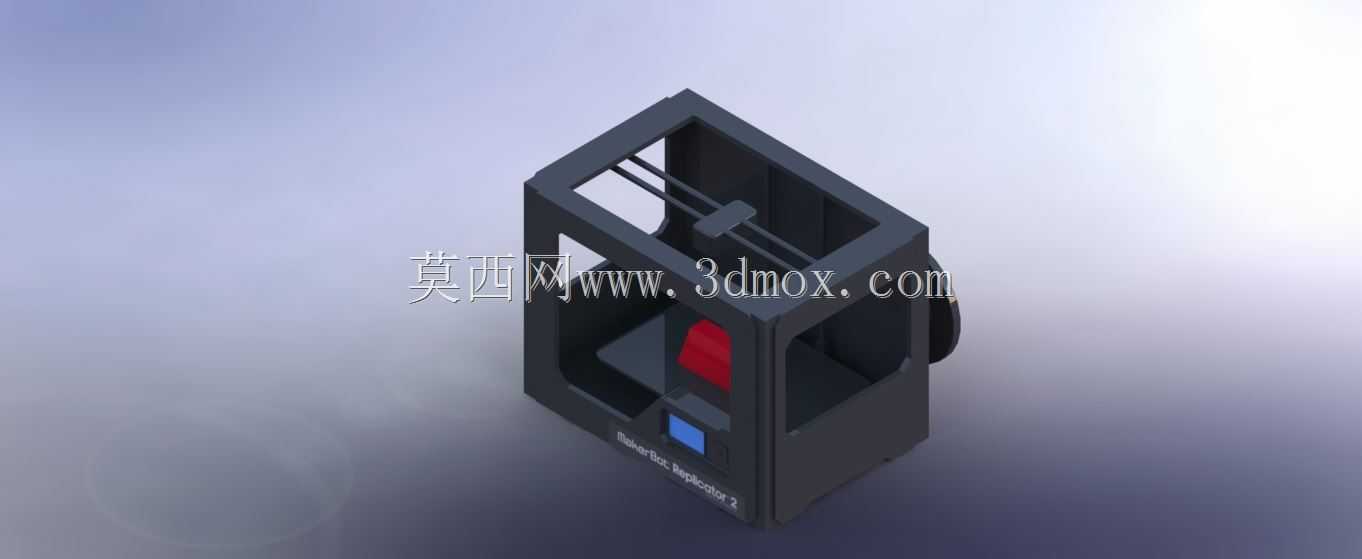

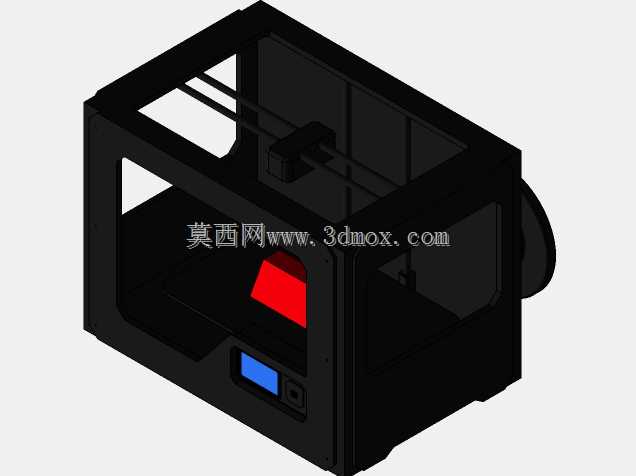

桌面级FDM熔融沉积3D打印机结构设计

这款桌面级熔融沉积成型设备的三维结构设计，面向个人创客、小型工作室、教育实训场景的日常快速制样需求，可放置于常规办公桌面完成小尺寸零件、创意手办、结构验证样件的逐层打印作业，无需配套大型工业厂房的专用安装条件，适配普通民用供电环境即可运行。设备整体采用框架式封闭外框结构，外框预留的安装边界充分考虑桌面摆放的空间占用，整体长宽尺寸控制在常规桌面可容纳范围内，高度适配日常坐姿操作的视线高度，无需额外搭建增高台或操作支架，设备后侧预留走线与散热通风的安装间隙，侧边集成手持搬运的内嵌式握把，方便单人完成设备的移位与摆放调整。设计过程中优先考虑成型腔的空间利用率，内部成型区域做了无遮挡的贯通式布局，X轴传动组件沿外框顶部横梁布置，Y轴运动平台集成于成型腔底部，Z轴升降导轨贴合外框内侧立柱安装，三个运动轴的运动行程互不干涉，可最大化利用内部空间完成对应尺寸工件的打印作业，避免框架结构冗余占用有效成型空间。设备正面预留操作交互与出料观察的区域，操作模块嵌入前框下部位置，操作人员无需俯身即可完成参数调整、作业启停的操作，前侧开口可直观观察打印头的出料状态与工件成型进度，及时处理翘边、断料等打印异常。外框结构采用一体化的加强筋布局设计，框架转角位置做了加厚处理，可抵消运动轴高速移动产生的振动，避免打印过程中因框架晃动出现层纹偏移、成型精度下降的问题，打印头组件集成加热、出料、散热模块，安装位置预留了耗材进料与散热风道的空间，可稳定输送熔融耗材完成逐层堆叠作业。设备底部预留了主控板、电源模块的安装仓位，各功能模块的安装位置做了分区规划，强弱电走线区域做了物理分隔，避免信号干扰影响运动控制精度，同时各模块均采用快装式的固定结构，方便后期的维护更换与部件升级，无需对整体框架做破坏性拆解即可完成核心部件的检修作业。
