桌面级三轴数控加工运动平台结构设计

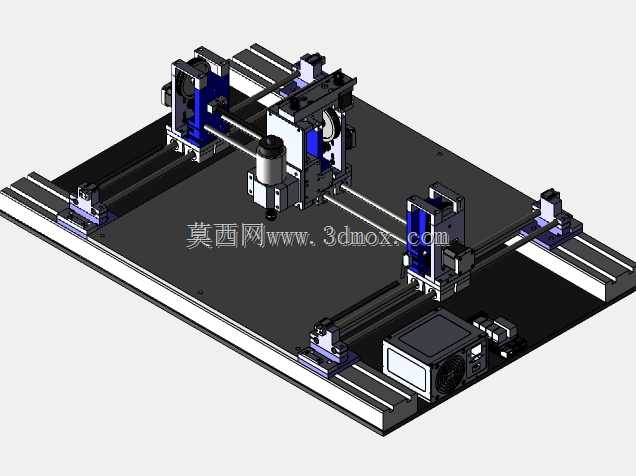

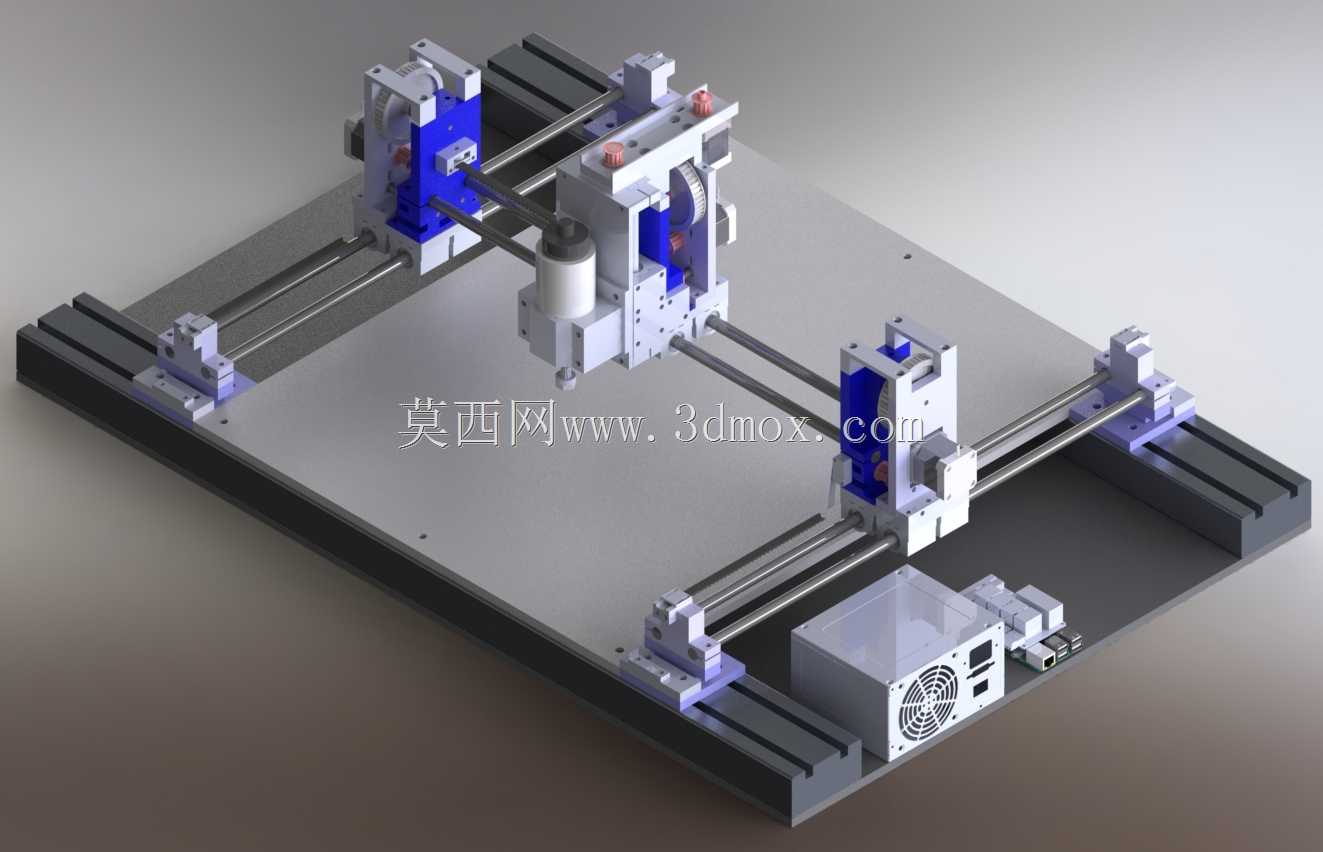

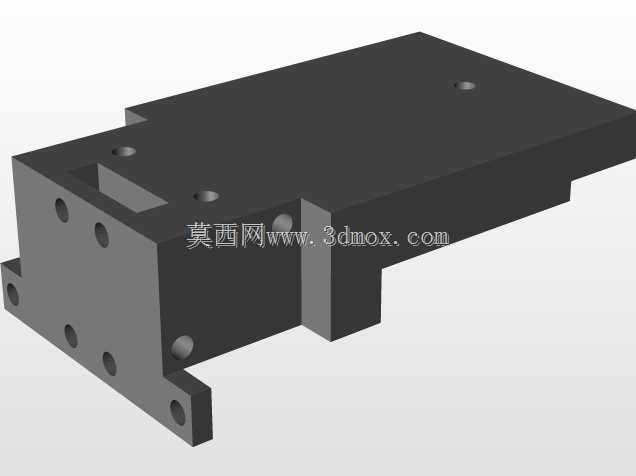

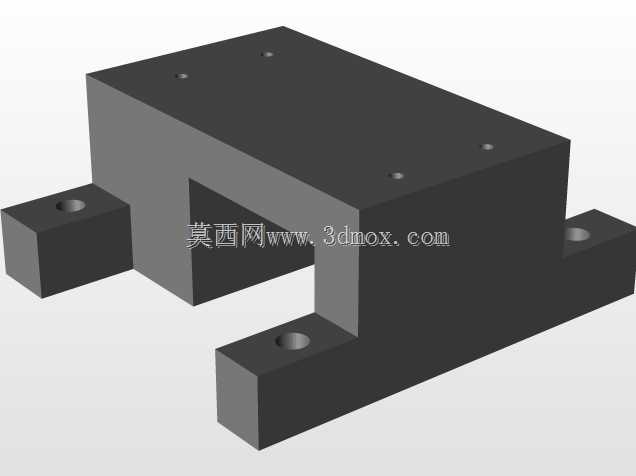

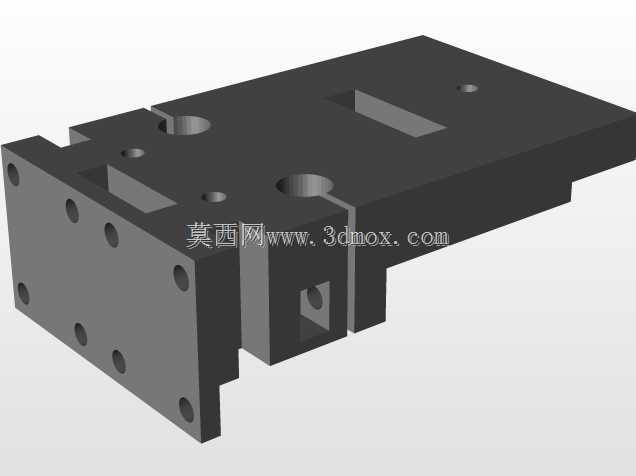

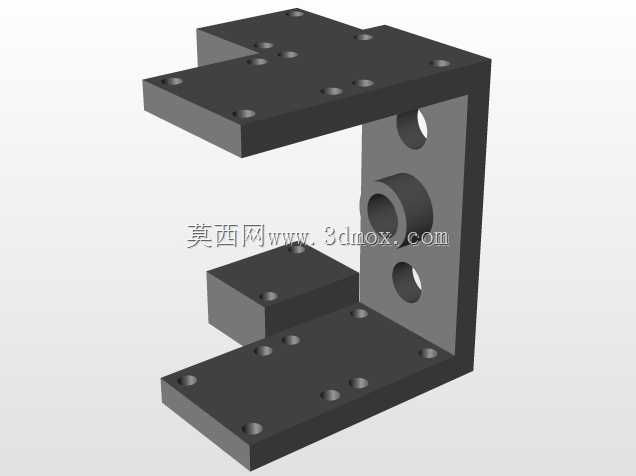

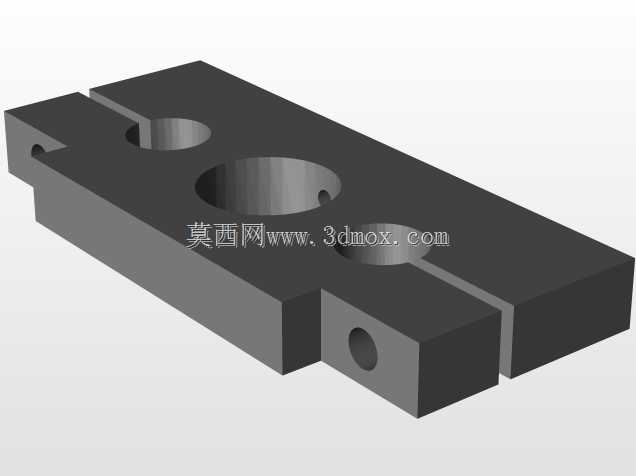

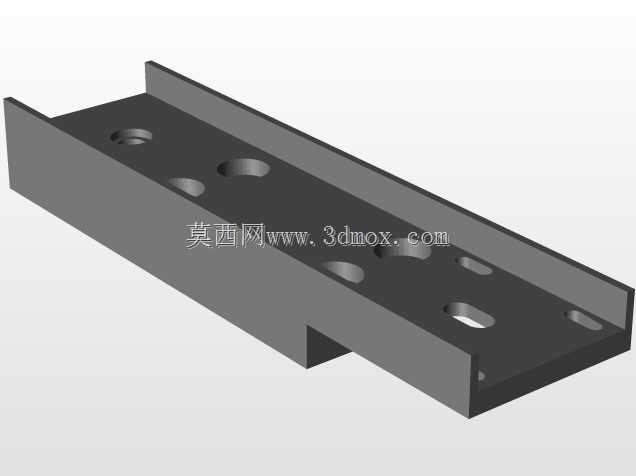

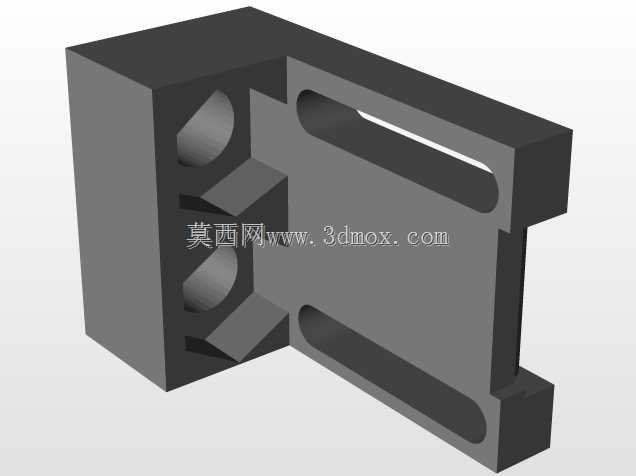

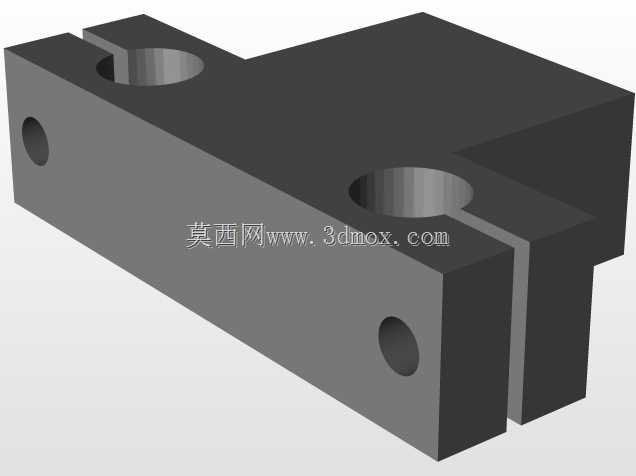

这款三轴数控运动平台主要面向小型精密加工、桌面级制造场景设计，可适配软金属、塑料、木材等多种材质的轻载切削、雕刻、点位涂覆作业，也可作为小型自动化作业的运动载体，搭载点胶头、激光头、检测探头等不同执行末端，完成个性化定制加工、小批量试样生产、教学实训演示等多场景的使用需求，能够在实验室、个人工作室、职业院校实训车间等空间有限的场地内落地使用，无需大型设备的配套安装条件。平台整体采用龙门式双轴联动布局，X轴向采用双直线光轴搭配滑动轴承座的导向结构，配合同步带传动实现长行程的平稳往复运动，双支撑端的固定座做了加高加强设计，可抵消高速运动时的横向震颤，保证运动过程中的位置精度；Y轴向集成在龙门横梁上，采用单导轨导向搭配丝杠传动的结构，可实现垂直于X轴方向的精准进给，滑座部分做了轻量化镂空设计，在保证结构强度的前提下降低运动负载，提升动态响应速度；Z轴向采用垂直布置的导向结构，搭载可调节的执行件安装位，可根据不同末端的尺寸调整装夹高度，满足不同加工深度的作业需求。设计过程中充分考虑了零件的通用化与可替换性，绝大多数结构件采用标准型材与通用紧固件连接，无需定制特殊规格的连接件，使用者可根据自身的加工需求调整各轴的有效行程，更换不同导程的传动件来适配高速或高负载的不同作业场景；底座采用整块平板式安装基准，所有运动组件的安装面都做了统一的基准对齐设计，装配时无需复杂的调校即可保证各轴的垂直度与平行度，降低组装调试的难度。平台底部预留了控制元件的安装空间，可将驱动板、电源模块等控制组件集成在底座内部，减少外部走线，让整体结构更加紧凑整洁；各轴的限位开关安装位做了预留设计，可根据行程需求灵活调整限位位置，避免运动超程造成的结构损坏。整体安装边界控制在桌面设备的合理尺寸范围内，无需额外的地基固定，放置在平整工作台面上即可投入使用，运动部件的外侧预留了安全防护件的安装位，可根据使用需求加装防尘罩、防护挡板等配件，适配不同的作业环境要求，传动部分的张紧结构做了快调设计，日常维护时无需拆解主体结构即可完成传动件的张紧调整，降低后期运维的难度与成本。
