履带式仿生甲虫移动机器人结构设计

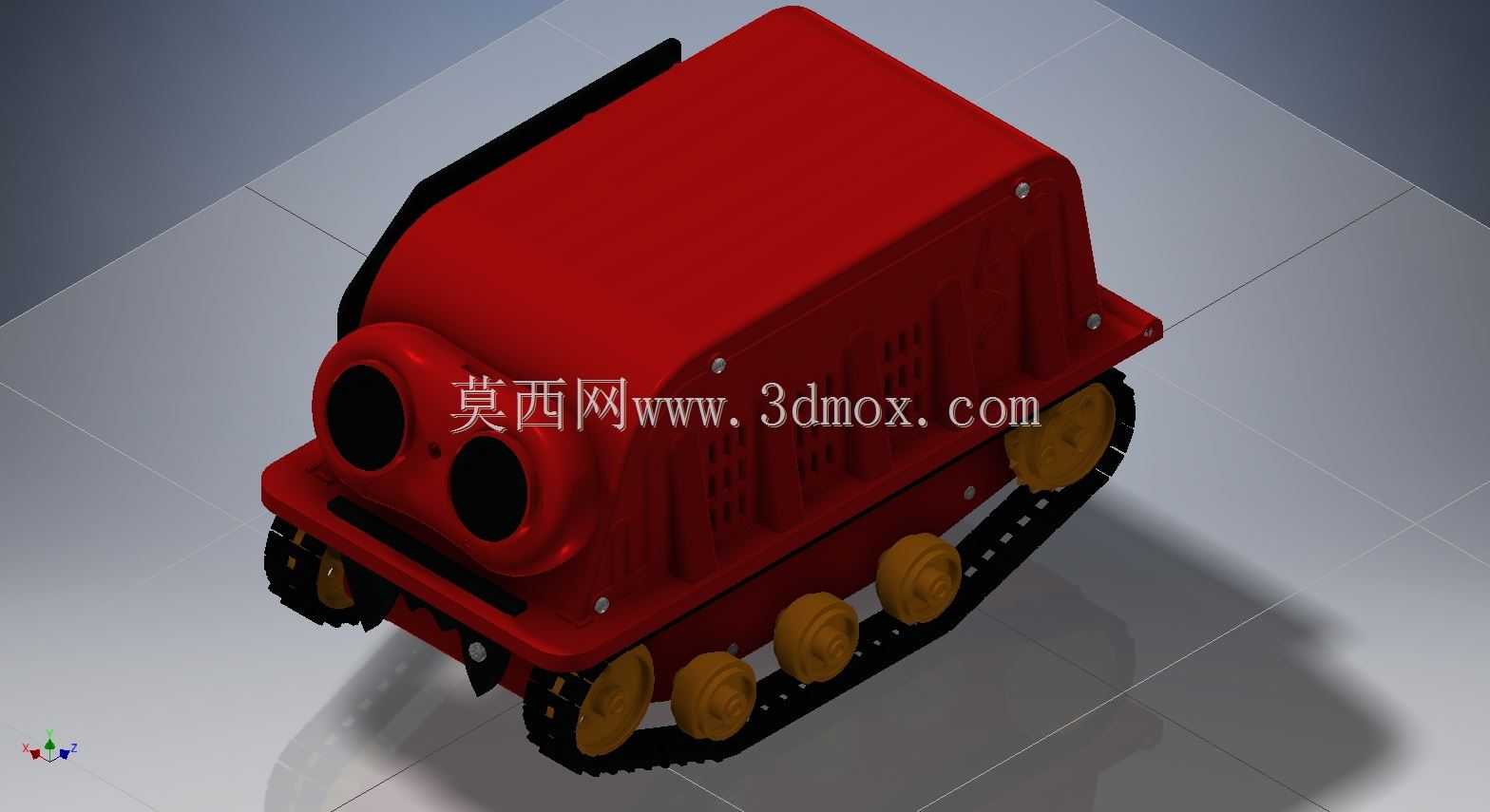

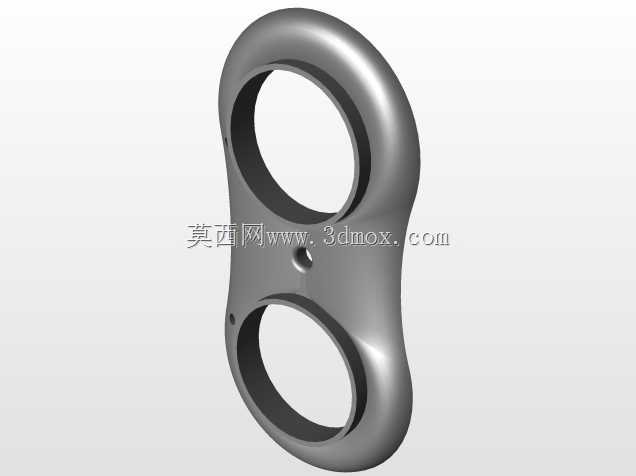

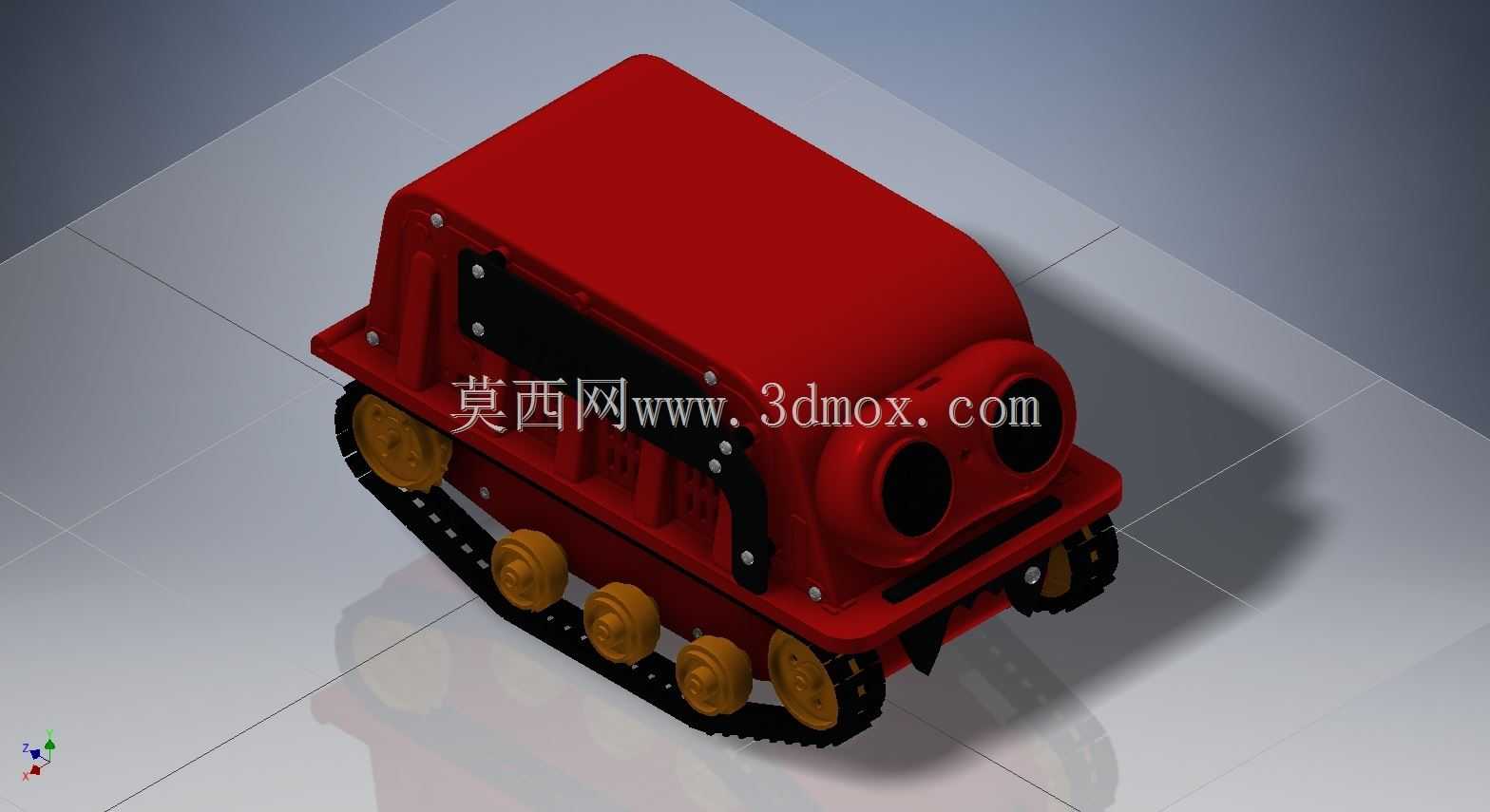

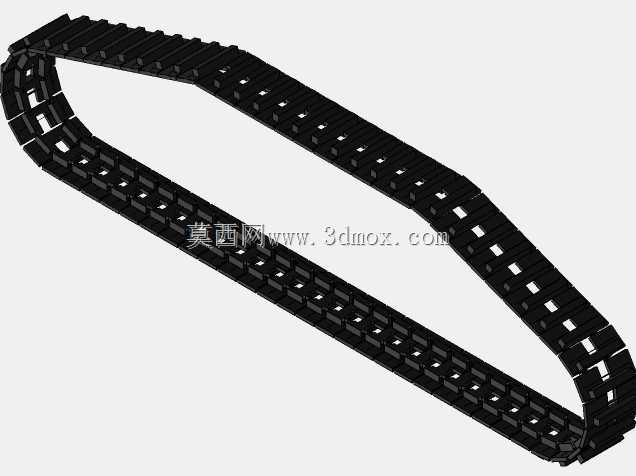

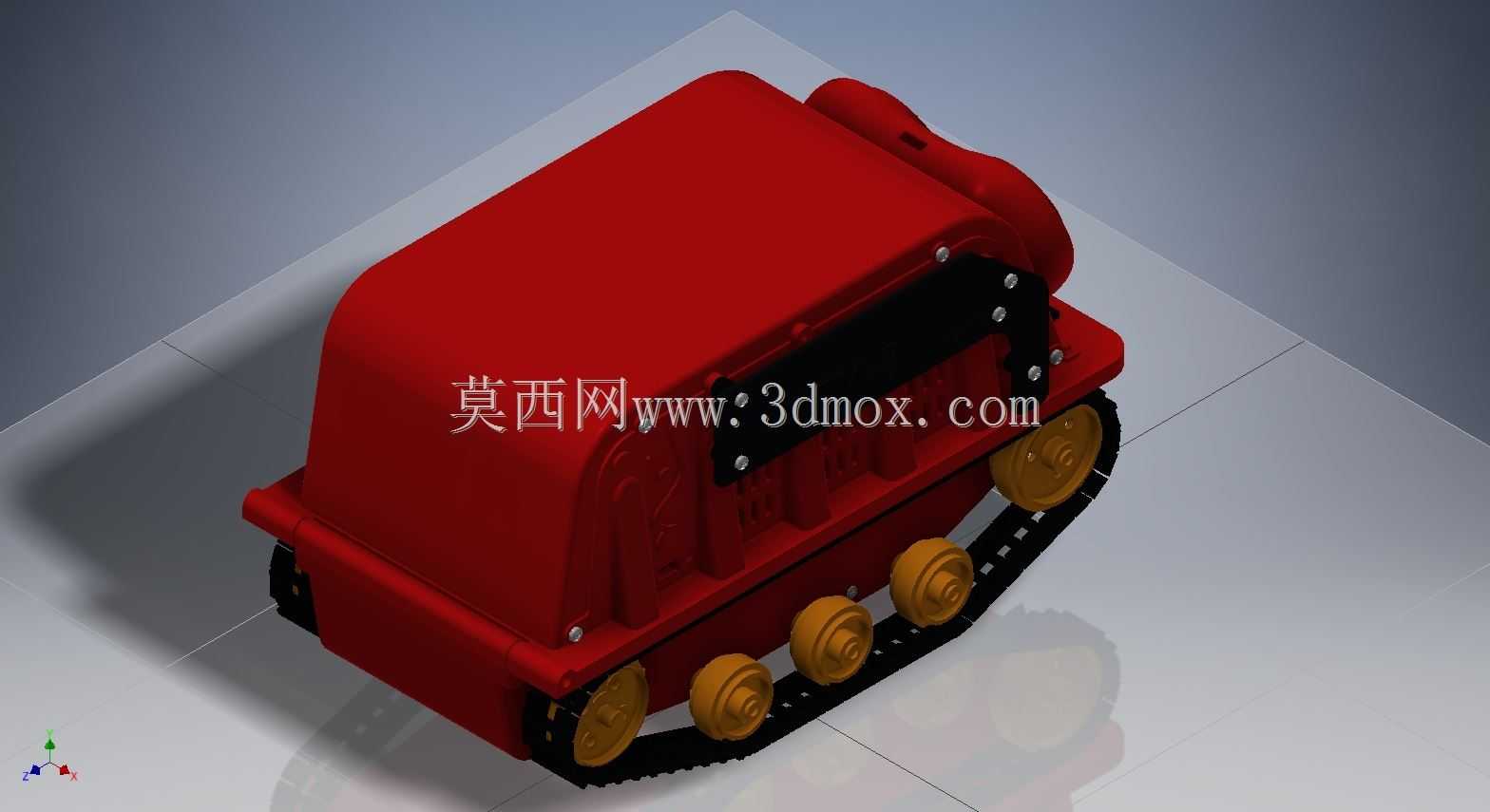

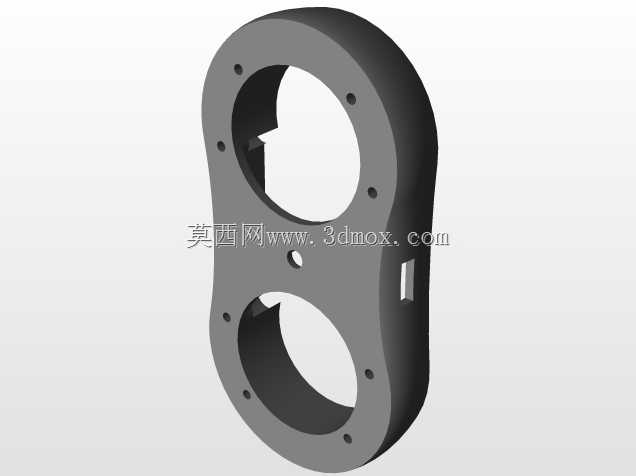

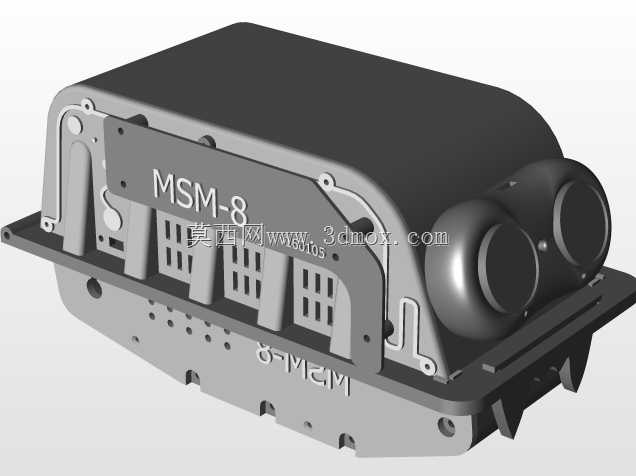

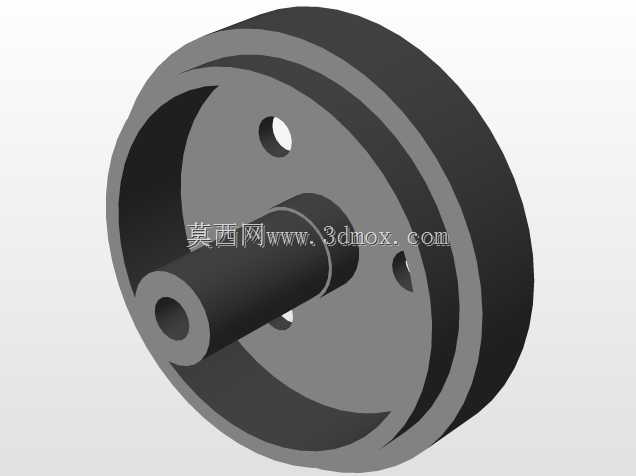

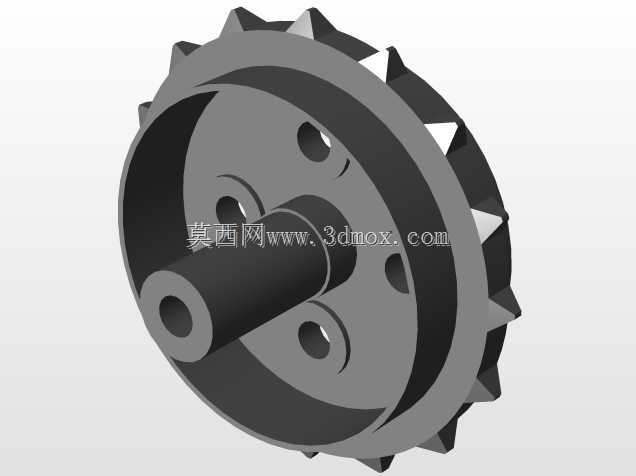

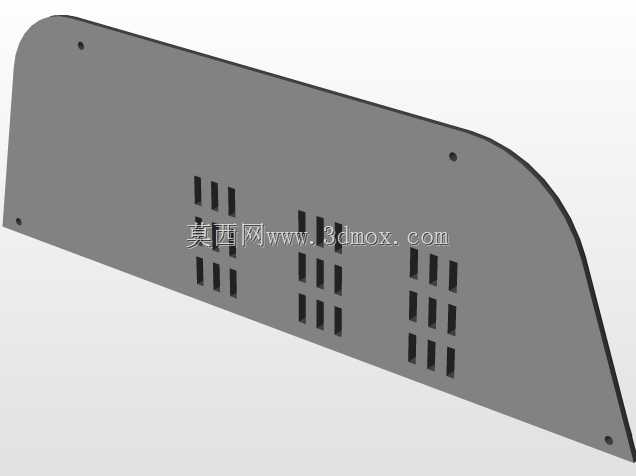

这款履带式仿生甲虫移动机器人，是面向创客教育、小型智能巡检场景开发的轻量化移动载体，整体采用仿生甲虫的圆润外壳造型，既具备童趣化的视觉辨识度，也能在移动过程中减少边角磕碰带来的结构损伤，适配桌面级3D打印的快速制作需求，可作为青少年科创实践、小型开源硬件开发的承载平台。从实际应用场景来看，该结构可作为室内环境探测、小型物品短途转运、编程教学实践的硬件基础，外壳预留的双圆形开孔可直接搭载红外测距、视觉识别等传感模块，履带式行走结构能够应对桌面线缆、微小坡度、地毯纹理等复杂室内地面工况，相比轮式结构具备更强的越障能力与地面附着力，在平整硬质地面移动时也能保持较低的运行噪音，不会对日常办公、教学环境造成干扰。产品功能特性上，整体外壳采用一体化包覆设计，将行走机构、传动组件、电控模块全部收纳在壳体内部，仅在底部预留履带行走的活动间隙，既可以避免运行过程中杂物卷入传动结构造成卡滞，也能对内部的控制板、供电模块起到防尘防护作用；前端的仿生眼部开孔可灵活适配不同规格的传感元件，壳体侧面预留的快拆固定位无需额外粘接即可完成上下壳体的装配，方便使用者快速打开外壳调整内部硬件布局、更换电池或调试电路。设计思路上，整体结构充分考虑了3D打印的工艺特性，所有外露结构均做了圆角过渡处理，避免打印过程中出现翘边、支撑难以去除的问题，行走机构采用成熟的履带配套组件，搭配多组负重轮分散壳体重量，保证移动过程中的重心稳定，内部腔体做了分层空间规划，上层可放置控制主板与传感模块，下层预留电池与传动组件的安装位置，走线空间沿壳体内壁预留，不会出现线缆挤压传动结构的问题。外形尺寸与安装边界方面，整体壳体长度控制在150毫米以内，宽度不超过100毫米，整体高度低于120毫米，属于桌面级小型移动载体范畴，履带外侧与壳体侧面预留3毫米的安全间隙，转向过程中不会出现履带剐蹭壳体的问题，底部离地间隙保持8毫米，可顺利通过高度5毫米以内的地面凸起障碍，内部安装孔位完全适配常用的开源控制板与标准规格电池，无需二次打孔修改即可完成整机组装，对于创客爱好者与教学场景来说，能够大幅缩短从零件制作到整机调试的周期，降低硬件开发的入门门槛。
