铝型材框架结构FDM熔融沉积成型设备

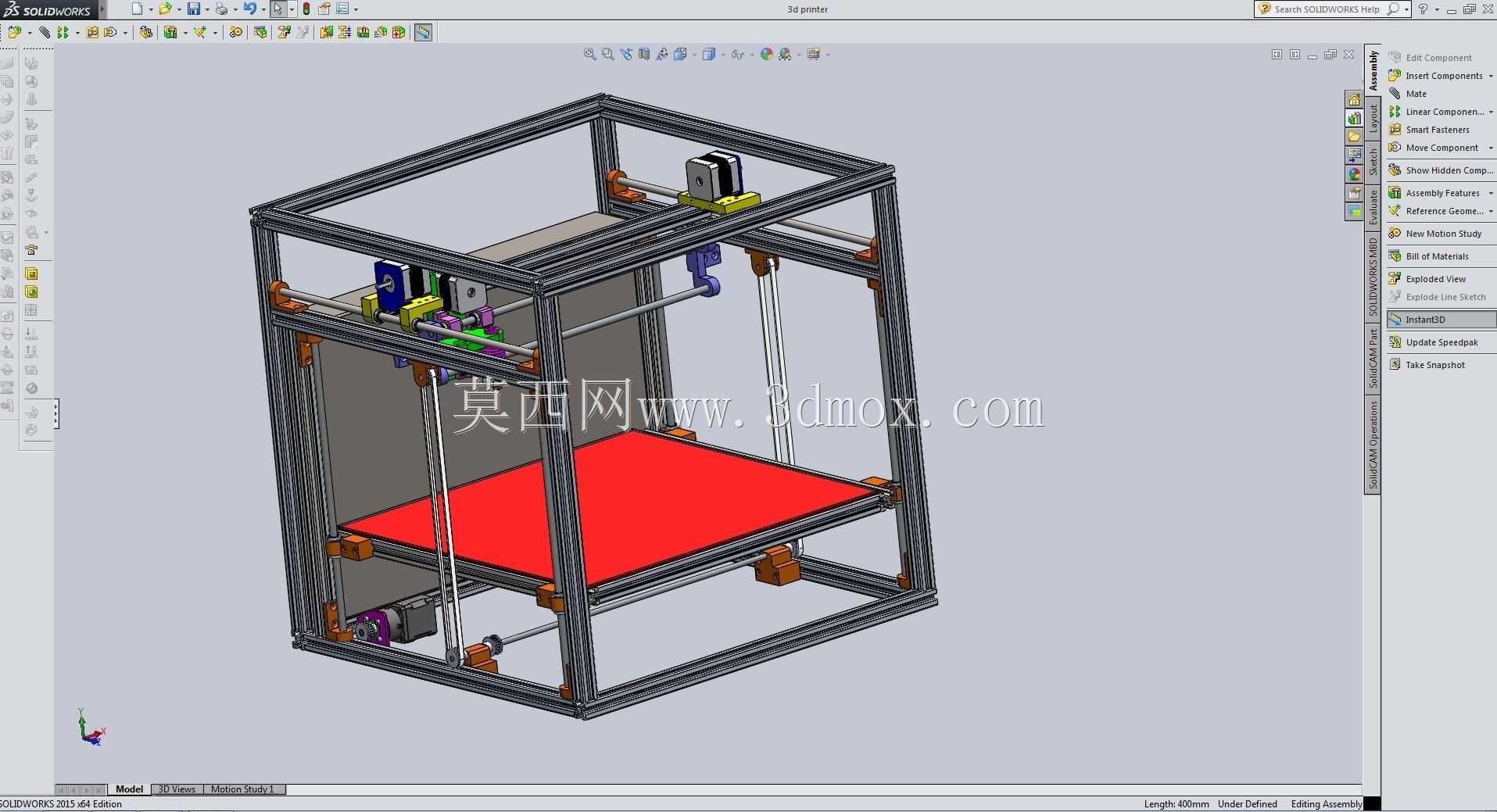

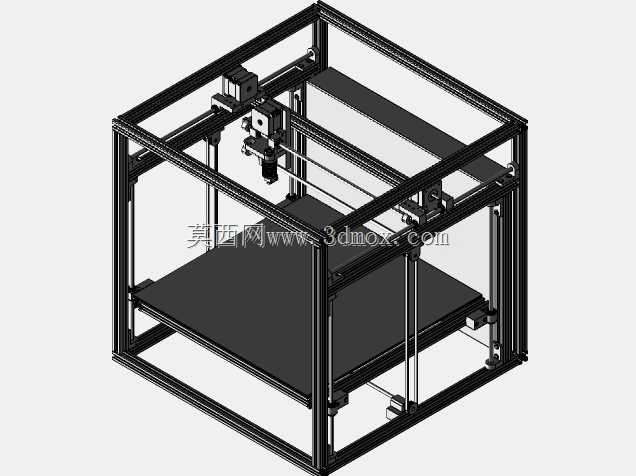

这款增材制造设备采用工业铝型材搭建整体框架结构，核心面向桌面级小批量定制生产、创客原型验证、教学实训以及小型工坊的零件打样场景，能够满足日常塑料制品的快速成型需求，可适配PLA、ABS、PETG等多种常见的热塑性打印耗材，覆盖从创意手办制作、工装夹具打样到非标功能零件试制的多元使用需求。设备整体采用立方体框架布局，铝型材的槽式结构既可以保证整体结构的刚性，减少高速运动过程中的框架形变，提升打印过程的稳定性，同时也预留了充足的扩展安装空间，方便使用者后期加装 enclosure 保温罩、自动供料系统、耗材检测模块等拓展配件。运动系统采用经典的CoreXY结构设计，XY轴传动通过同步带连接双电机协同驱动，相比传统的十字轴结构能够有效减轻运动端负载，提升打印头的移动速度与定位精度，Z轴采用双光杆导向搭配丝杆传动的结构，配合大尺寸红色热床平台，能够保证平台升降过程的平稳性，减少层纹偏差，提升大尺寸模型打印的成型成功率。热床平台采用平面度较高的安装基准设计，预留了足够的调平结构余量，既支持手动调平也可后期加装自动调平传感器，平台加热范围能够覆盖常见耗材的翘曲抑制温度需求，配合表面的贴合耗材能够保证首层打印的附着力，减少模型翘曲脱落的问题。打印头模组集成了加热块、散热风道、挤出机构，挤出端采用近程挤出的设计思路，能够更好地适配柔性耗材的打印需求，散热风道针对模型冷却做了定向导流设计，能够在打印悬垂结构时提供均匀的冷却气流，提升悬垂面的打印质量。设备的电气安装位预留在线缆走线槽内，所有运动线缆都通过拖链规整排布，避免运动过程中线缆弯折磨损，延长设备的使用寿命。整体安装边界充分考虑桌面放置的需求，框架底部预留了脚轮或者减震脚垫的安装位，既可以固定放置也可以根据需求移动位置，框架内部的成型空间经过优化，在保证足够打印幅面的前提下尽可能压缩设备的整体外形尺寸，不会占用过多的桌面空间，同时框架的开放式结构也方便使用者日常维护、更换喷嘴、清理平台等操作，不需要拆解大面积的外壳即可完成常规的保养工作。
