镂空轻量化航空弯形支撑构件

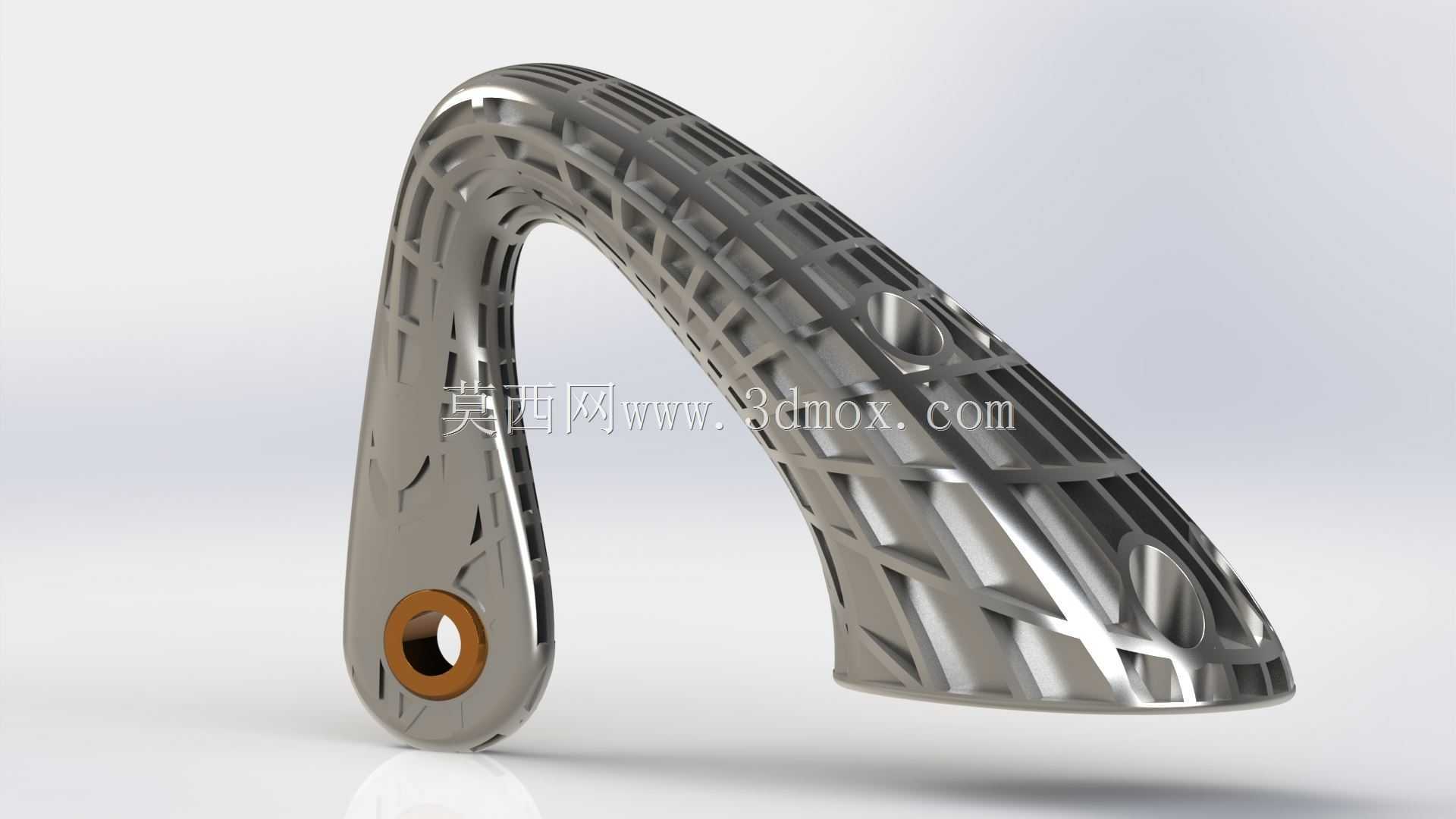

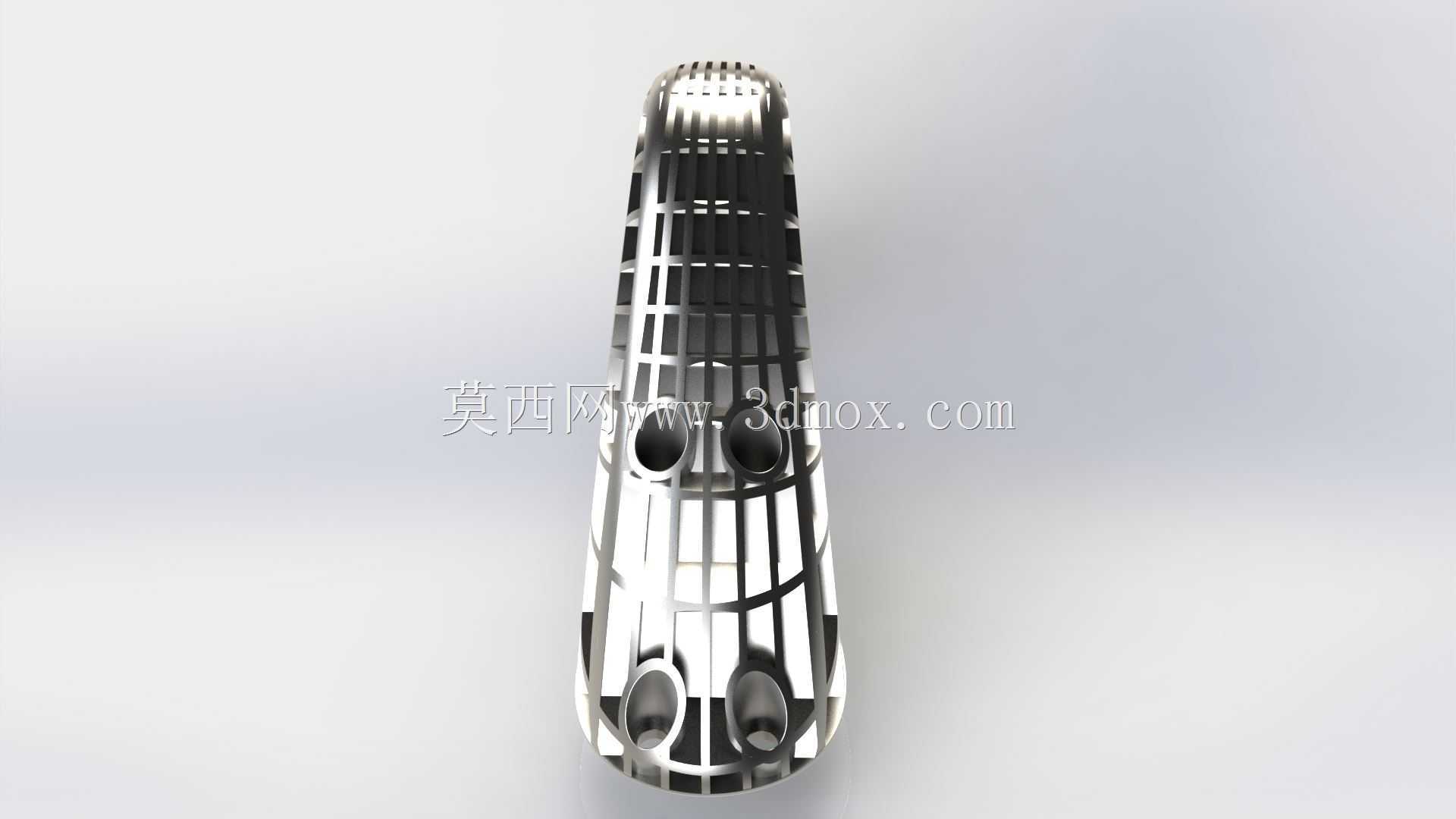

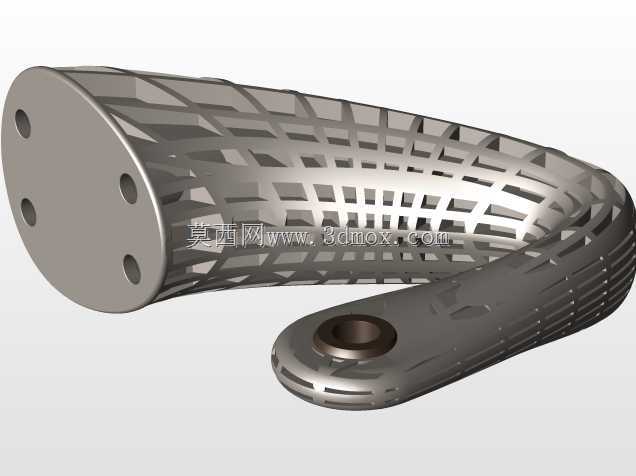

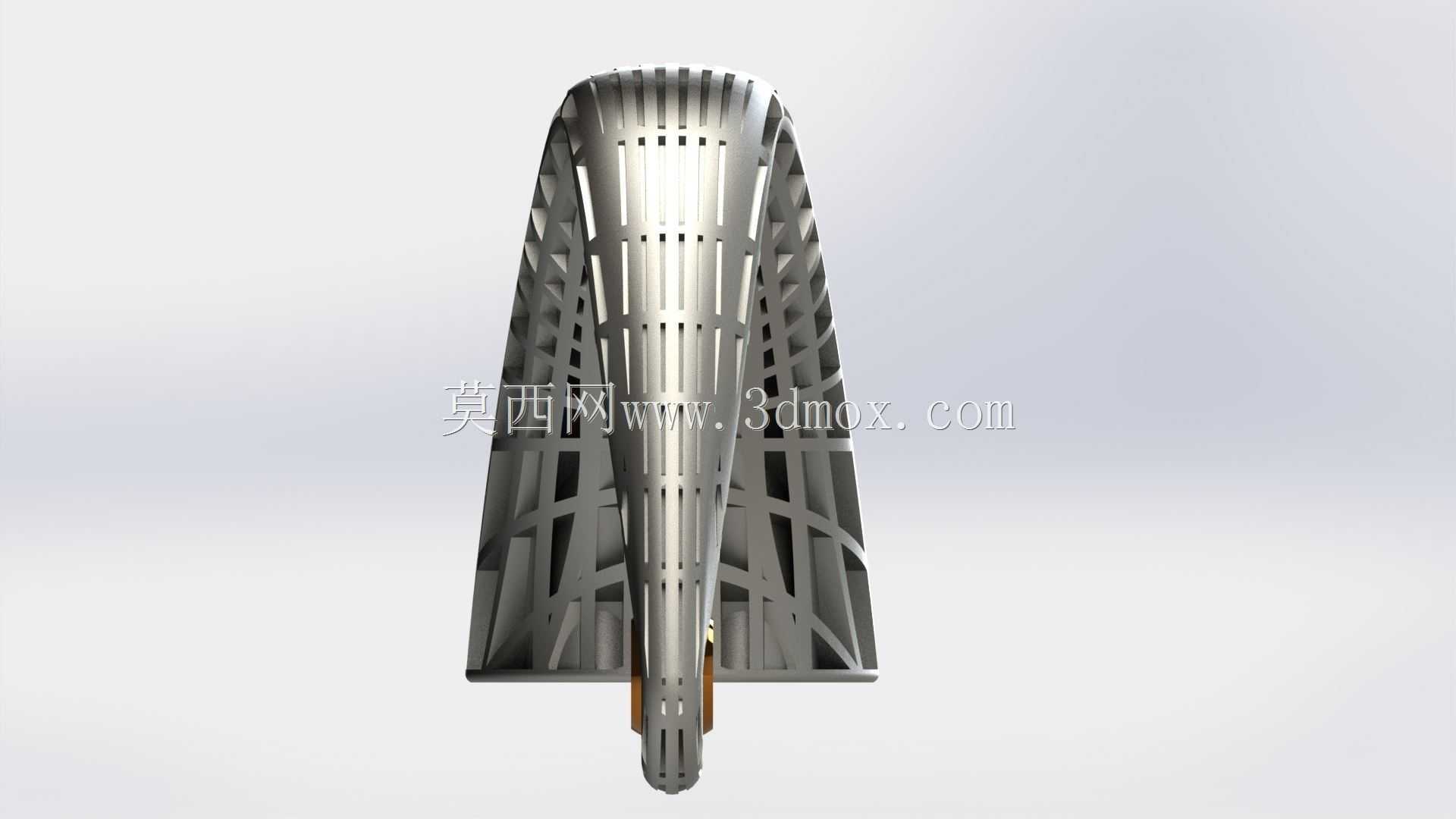

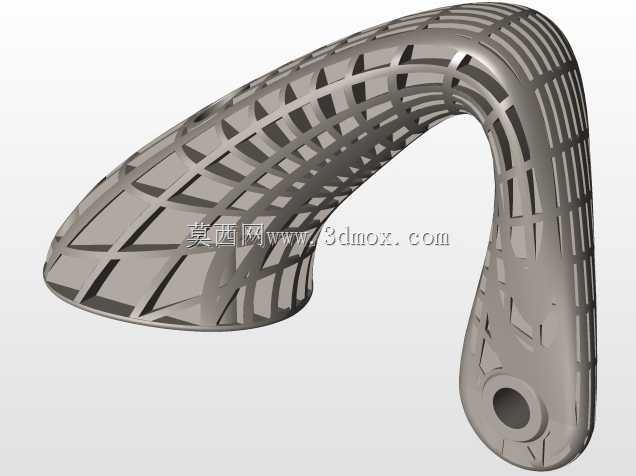

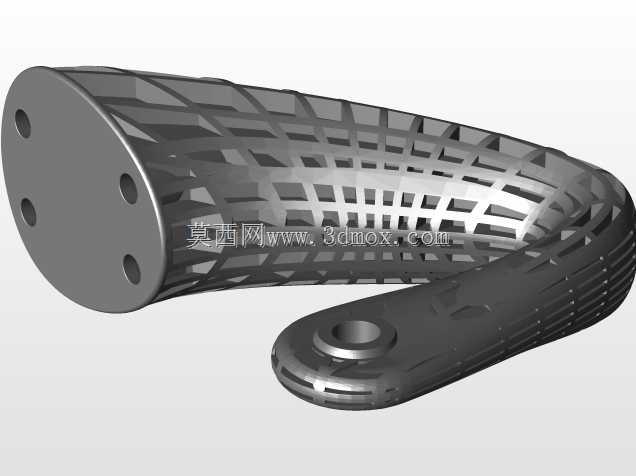

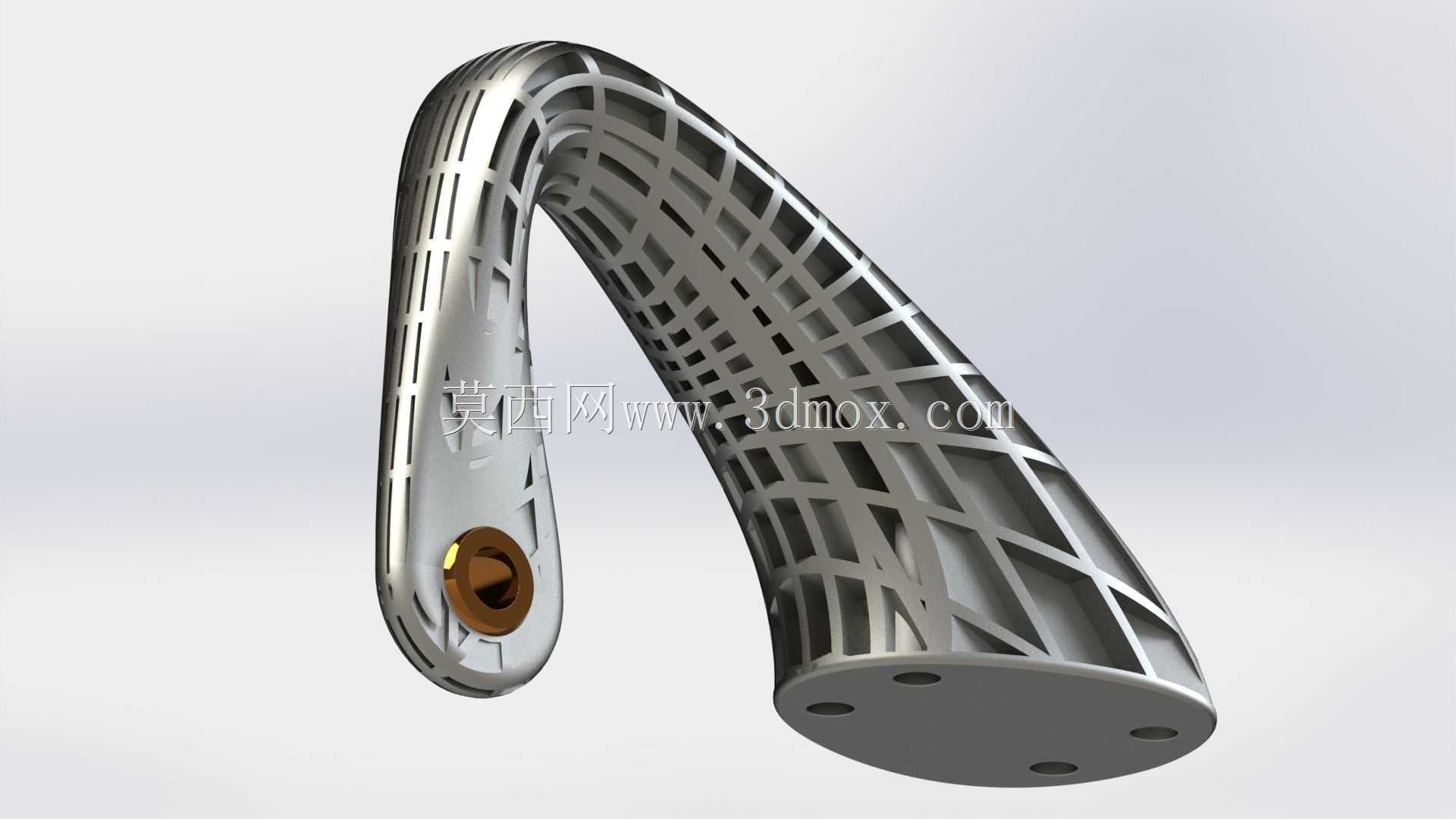

该支撑构件主要应用于航空飞行器内部机载设备、管线或小型功能模块的承托固定场景，在飞行过程中承担被支撑部件的静态载荷与机动飞行时产生的交变载荷，同时需要在严苛的重量限制下保障结构刚度与连接可靠性，是航空机载安装体系中兼顾减重与承力需求的典型定制化支撑零件。从实际用途来看，该构件一端通过内嵌的衬套结构与机身预留的铰接点位配合，可实现小范围的安装角度适配，抵消机身装配公差带来的位置偏差，另一端的平整端面带有多个均布安装孔，可通过紧固件直接与被支撑的功能部件连接，将载荷均匀传递到机身主结构上，避免局部应力集中损伤机载设备。在功能特性上，该构件采用了仿生格构式镂空设计，在保留完整传力路径的前提下大幅去除了非承力区域的冗余材料，相比同尺寸实心支撑结构重量降低超过百分之四十，同时交错的格构筋条沿着构件的弯形受力走向排布，能够有效分散弯曲载荷与扭转载荷，避免应力在弯折区域集中引发结构失效，表面的金属质感处理也适配航空舱内的防腐与耐磨使用要求。从设计思路来看，该构件以弯形传力路径为核心骨架，首先确定两端的安装接口边界：铰接端的衬套孔径与端面安装孔的孔位、孔距均严格匹配航空标准紧固件的安装尺寸，整体弯折弧度避开了周边管线与设备的安装空间，不会与相邻部件产生运动干涉；格构筋条的宽度、间距经过受力走向优化，在筋条之间预留了充足的走线路径，可供机载设备的线缆穿过布设，进一步提升舱内空间利用率。在外形尺寸与安装边界上，该构件整体呈弯臂形态，弯折角度适配机身内部倾斜的安装面，铰接端的外圆尺寸与周边铰接座的安装间隙控制在航空装配要求的公差范围内，端面安装孔的沉头深度适配标准航空螺栓的头部尺寸，安装后不会突出构件表面额外占用空间，整体外轮廓的最大包络尺寸满足舱内狭小安装区域的空间限制，无需对周边原有结构进行修改即可完成适配安装。
