A型G2挤出机用优化定型灯丝导向结构

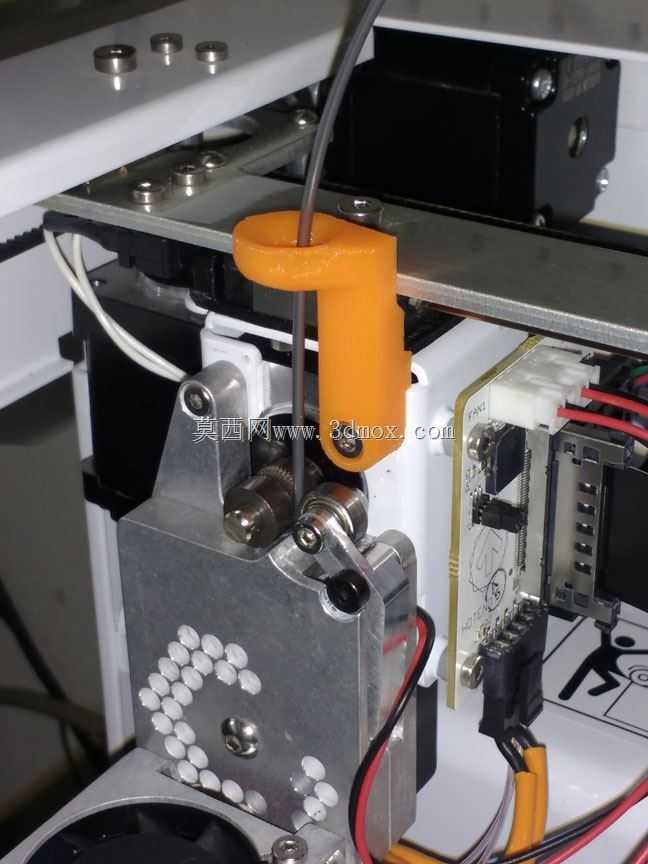

该导向结构主要应用于桌面级FDM 3D打印设备的挤出机送丝环节，针对A型机器G2挤出机在长时间打印作业中容易出现的灯丝偏移、送丝卡顿、进料角度偏差等常见问题设计，是保障挤出机稳定送料的核心辅助配件。在实际3D打印生产场景中，耗材从料架导出进入挤出机进料口的过程中，往往会因为料架位置偏移、耗材自身弯折回弹、打印头高速移动带来的拉扯力，导致灯丝进入挤出机齿轮咬合位置时出现角度偏斜，轻则造成送丝轮咬合力度不均出现送丝打滑，引发打印层厚不均、表面拉丝等质量问题，重则会出现灯丝卡滞在进料口、断丝堵头的故障，直接造成打印件报废，该导向结构正是为解决这类送丝稳定性问题而开发。

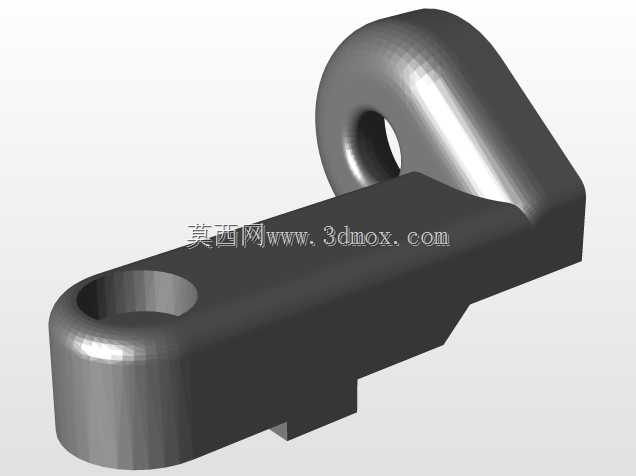

从功能特性来看，这款导向结构采用了环抱式导丝通道设计，内壁做了顺滑圆弧过渡处理，能够将灯丝的进料角度严格约束在挤出机进料口的同轴范围内，让灯丝始终垂直对准送丝轮的咬合中心，避免灯丝偏斜剐蹭进料口内壁产生额外送丝阻力。结构上特意做了与挤出机安装位匹配的沉头卡位，安装时可以直接卡合在挤出机的对应安装平面上，不需要额外调整位置，安装后不会因为打印头的高速往复移动出现松动移位。导丝通道的内径尺寸适配常规1.75mm直径的3D打印耗材，预留了合理的活动间隙，既不会因为间隙过大失去导向约束作用，也不会因为间隙过小卡滞耗材，能够适配PLA、ABS、PETG等多种常见刚性打印耗材的送丝需求。

在设计思路上，这款结构充分结合了G2挤出机的现有安装空间做适配优化，没有改动挤出机本身的原有结构，直接利用挤出机现有的安装平面做固定，不需要额外打孔或者加装固定件，用户可以直接加装在现有设备上，不需要对设备做破坏性改装。结构整体做了薄壁轻量化设计，安装后不会给挤出机打印头增加过多额外重量，避免因为打印头负载增加影响高速打印时的运动精度，也不会加剧X轴传动结构的磨损。结构的安装边界完全贴合挤出机上部的空余空间，不会和周边的散热风扇、接线端子、自动调平传感器等周边部件产生干涉，安装后不影响挤出机原有散热、调平等各项功能的正常运行。

在实际打印测试中，加装该导向结构后，长时间连续打印过程中送丝阻力波动明显降低，即使料架上的耗材存在一定的自然弯折，也能通过导向结构的顺滑引导平顺进入挤出机，送丝打滑、进料偏移的问题出现概率大幅下降，尤其是在大流量高速打印、长时间连续打印的场景下，能够有效减少因为送丝问题导致的打印故障，提升打印作业的稳定性和成品率。结构本身采用PLA材质即可打印成型，打印过程不需要添加支撑，打印完成后只需要简单清理通道内的少量毛边即可投入使用，制作成本极低，实用性极强。
