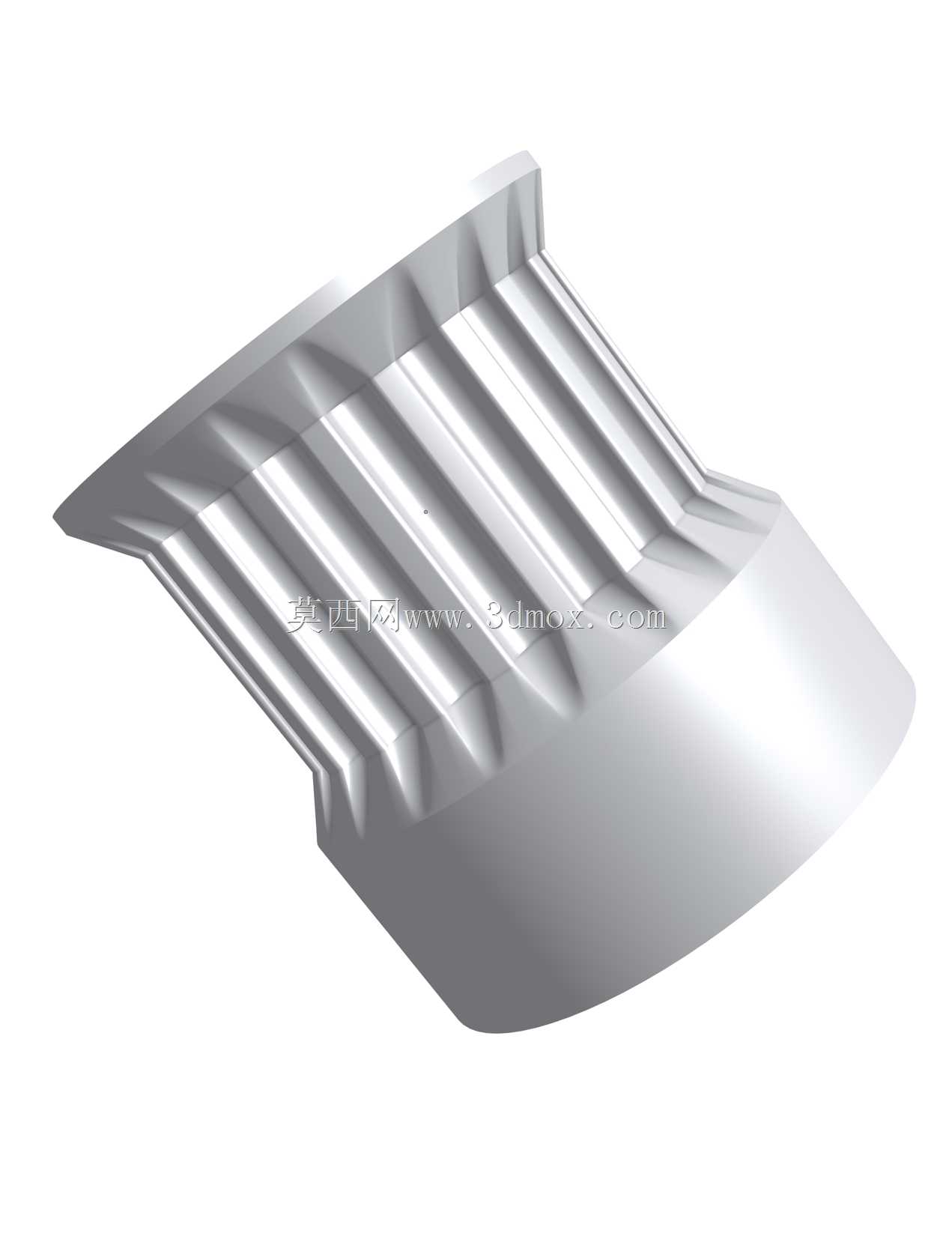

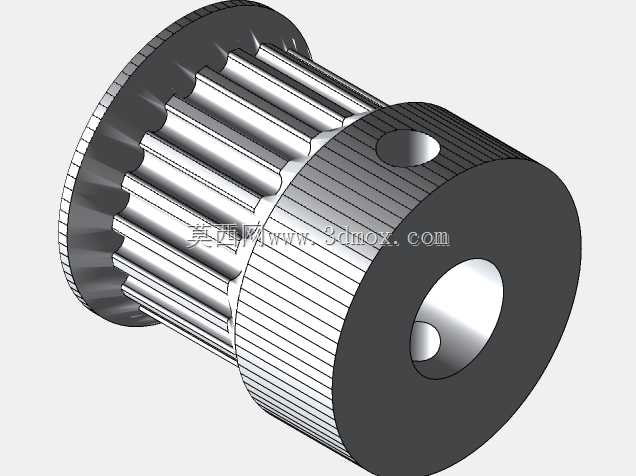

GT2型20齿3D打印用同步带轮结构设计

该传动件是面向桌面级FDM3D打印设备开发的GT2规格20齿同步带轮，核心应用场景覆盖消费级DIY3D打印机、小型桌面数控雕刻机、轻载自动化直线滑台等采用同步带传动的轻载运动设备，主要承担X/Y轴运动系统的动力传递功能，将步进电机输出的旋转运动转化为打印头或成型平台的精准直线位移，是保障设备运动定位精度的核心传动部件。在实际设备运行过程中，这类带轮通过与GT2规格同步带的齿形啮合传递扭矩，相比平带摩擦传动具备无滑差、传动比恒定、张紧力需求低的优势，能够有效降低步进电机的负载损耗，减少长时间运行后的传动间隙累积，保障打印过程中运动位置的重复定位精度，避免出现层纹偏移、尺寸偏差等打印质量问题。从功能特性来看，这款带轮采用圆弧齿形设计，齿廓曲线经过优化，与同步带啮合过程中不存在应力集中点，传动过程噪音更低、耐磨性能更优，能够适配常见的6mm宽度GT2同步带，适配绝大多数桌面级3D打印机的传动带宽需求；带轮中心设置标准轴孔，可直接适配常用的42型步进电机输出轴，轴侧预留紧定螺丝安装位，安装时可快速完成与电机轴的周向固定，无需额外加工转接结构，大幅降低DIY组装与设备维护的替换难度。在设计思路层面，这款带轮的结构充分考虑了3D打印制造的工艺特性，整体采用无支撑可打印的结构设计，带轮的齿形部分、轮毂结构均设置了合理的打印脱模斜度，无需添加额外支撑结构即可完成FDM工艺打印成型，打印完成后仅需简单去除毛边即可直接投入使用；同时针对3D打印零件的强度特性，对齿根位置、轮毂与轮缘的连接位置做了加厚过渡处理，避免传动受力过程中出现齿根断裂、轮毂开裂的问题，经过多次实际打印测试与装机运行验证，能够满足长时间连续传动的强度需求。在安装边界与尺寸适配方面，这款带轮的外径尺寸严格匹配GT2带轮20齿的标准节圆直径，安装时与同步带的中心距调整范围符合常规3D打印机X/Y轴的安装空间要求，轮毂突出高度适配常见的2020/2040铝型材安装框架的间隙要求，不会与型材槽、皮带张紧结构产生运动干涉，既可以直接安装在步进电机输出端作为主动轮使用，也可以搭配惰轮支架作为从动张紧轮使用，适配不同结构布局的3D打印机传动系统改装与维修替换需求。
