ZED立体摄影机固定安装支架结构

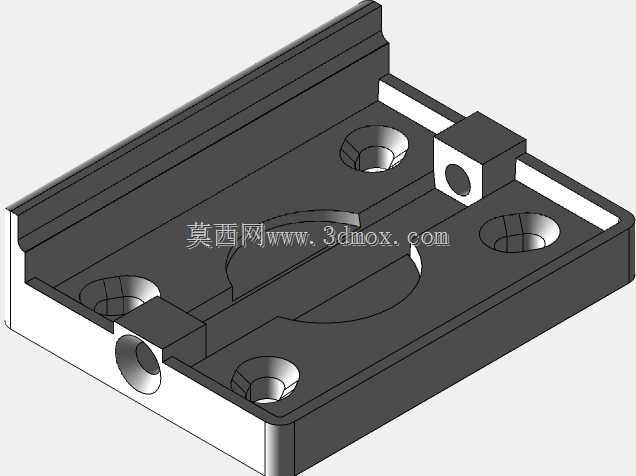

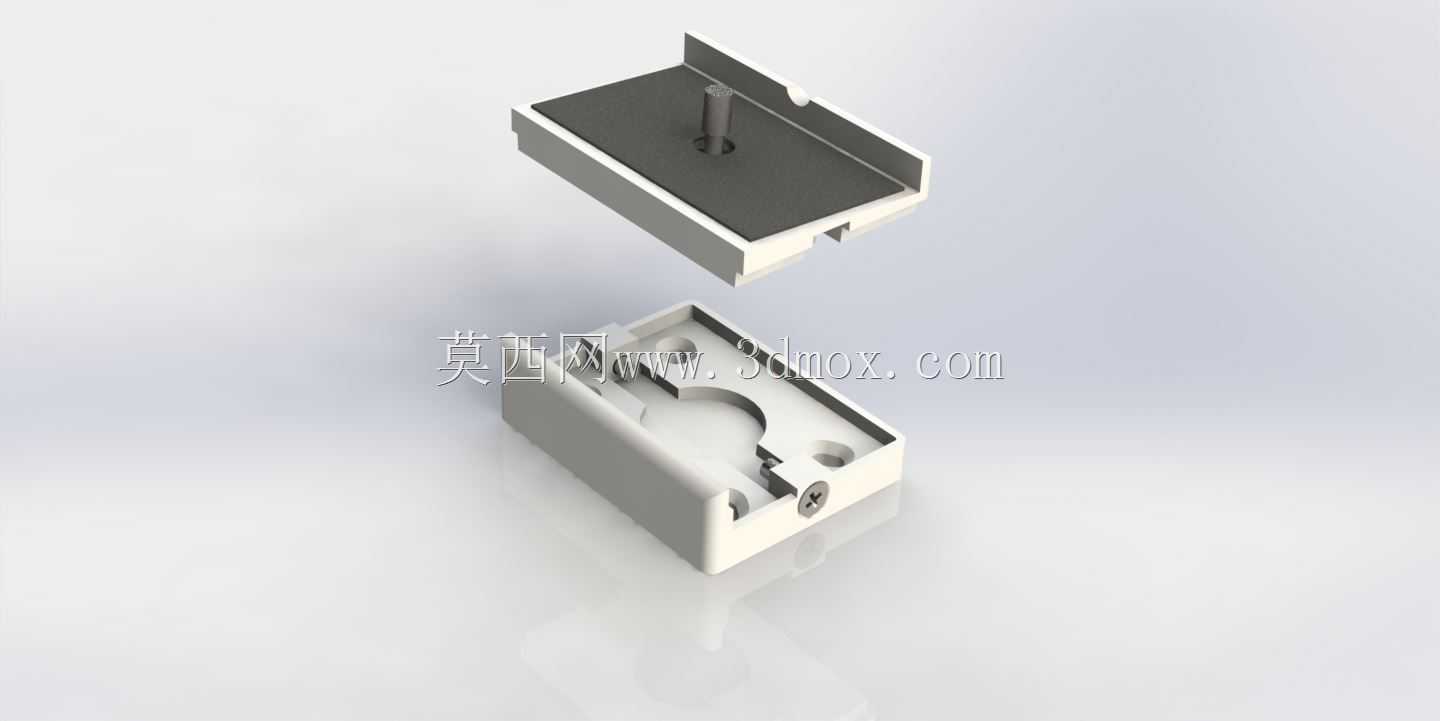

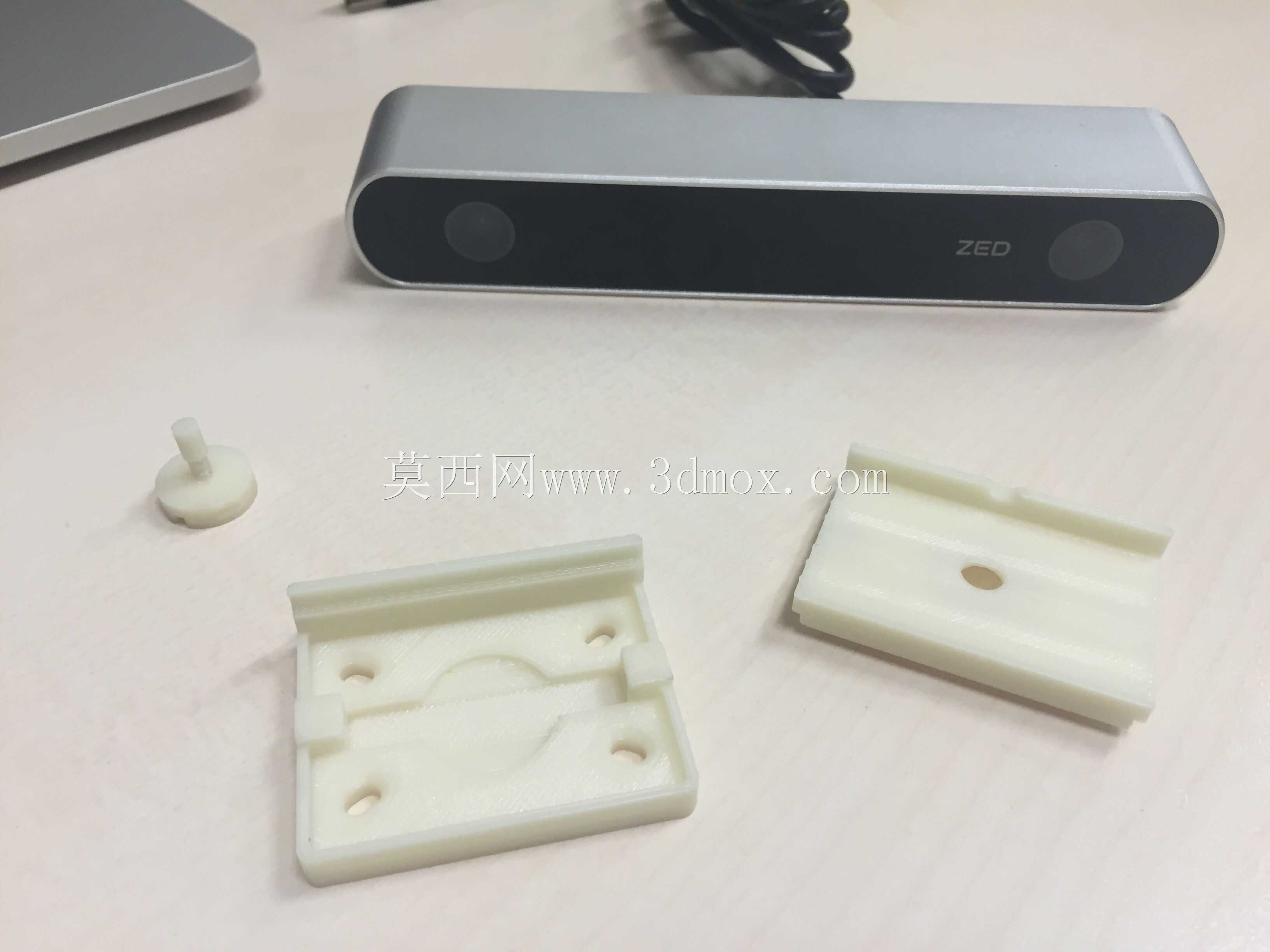

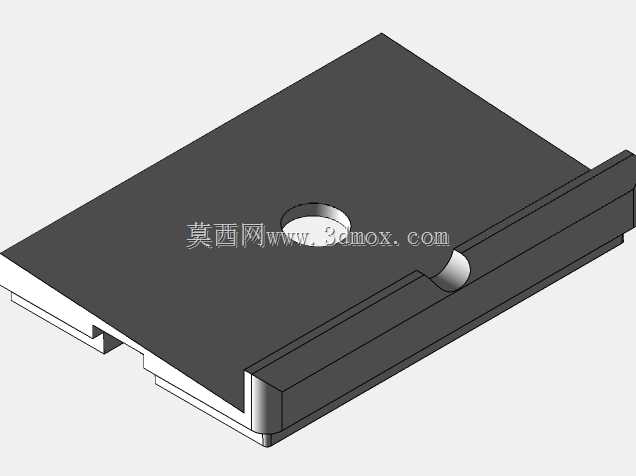

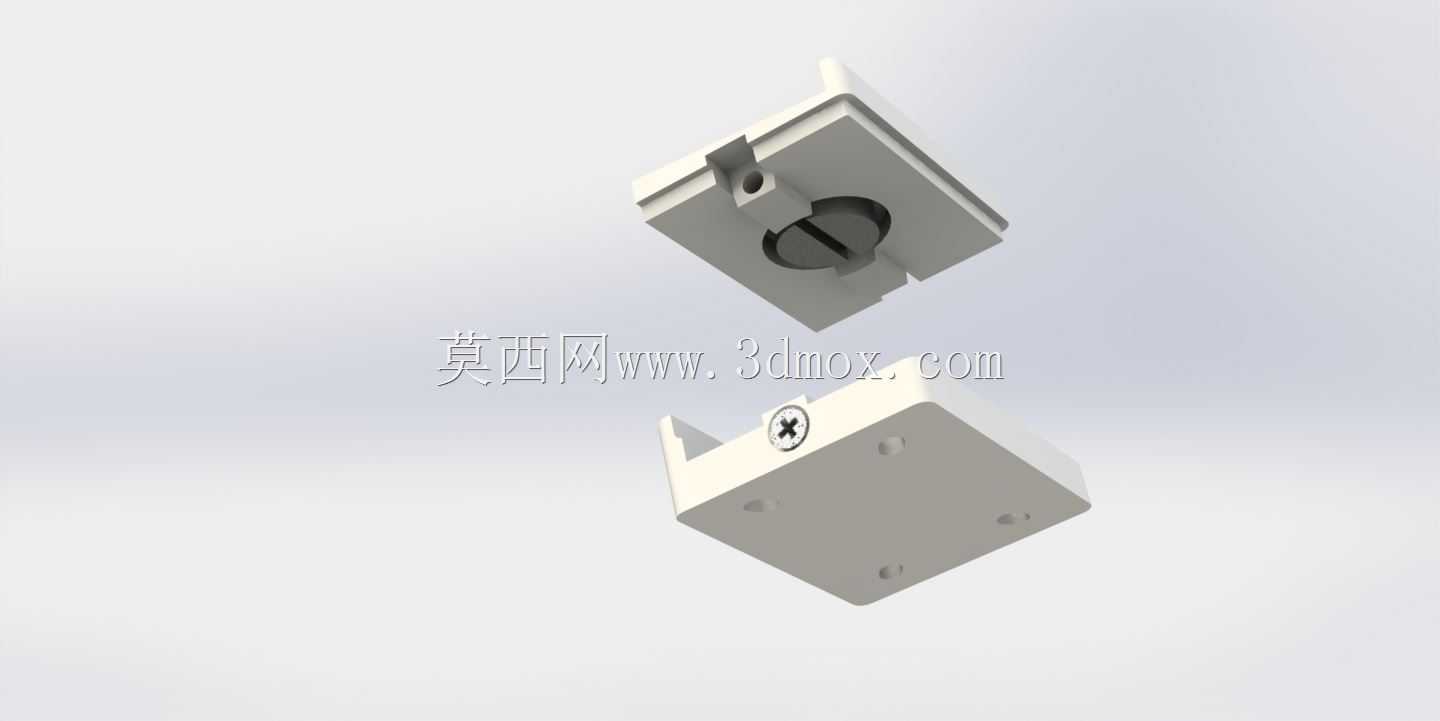

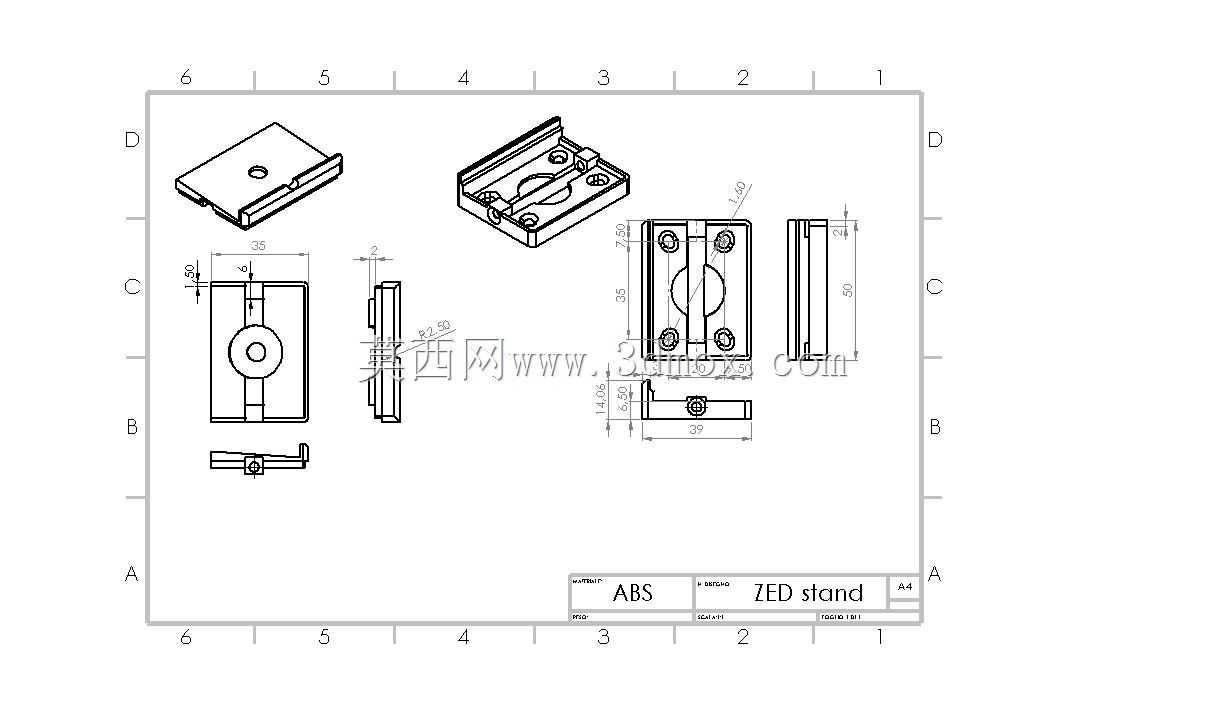

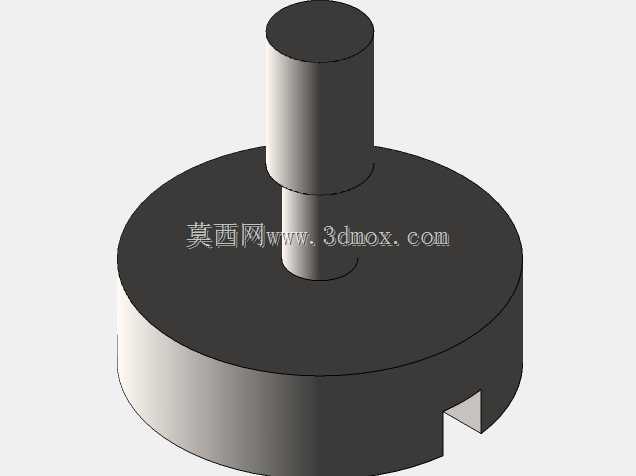

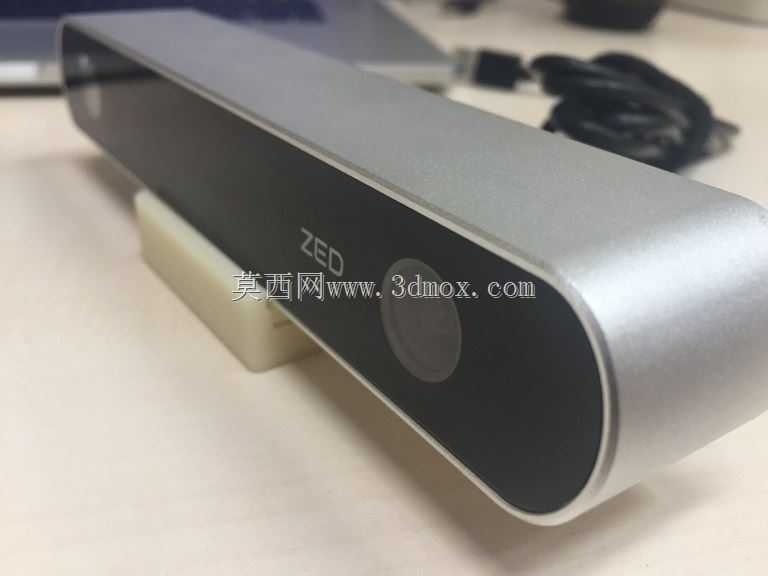

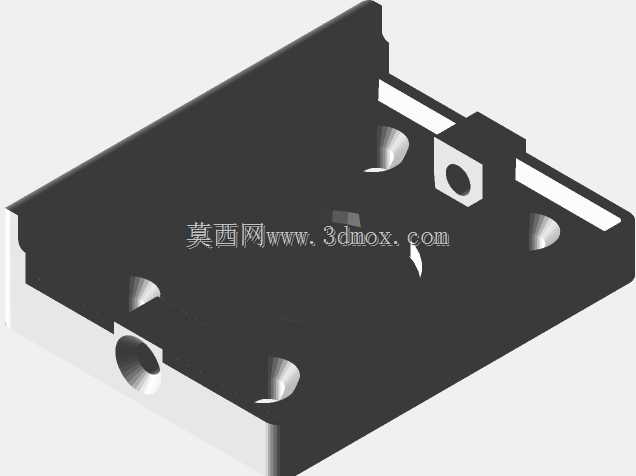

这款ZED立体摄影机固定支架，主要面向机器人视觉感知、工业视觉检测、空间定位扫描等应用场景设计，解决了ZED双目立体相机在移动机器人、工业检测工位、机载视觉平台上的稳固安装需求，尤其适配设备机箱内部紧凑空间的固定布设场景，避免相机在设备运行过程中出现移位、晃动，保障双目视觉采集的精度稳定性。从实际用途来看，该支架可将ZED立体摄影机牢靠固定在指定安装面，既可以适配机器人本体的前置视觉安装位，为自主导航、障碍物识别、三维环境重建提供稳定的视觉采集支撑，也可以安装在工业检测流水线的固定工位，配合相机完成工件尺寸检测、外观缺陷筛查、位姿识别等视觉任务，同时也适合桌面开发场景下的相机固定，满足算法开发调试阶段的相机位姿固定需求。在功能特性上，支架采用分体式组合结构，包含底座承托件、上盖压合件与定位锁紧柱三个部分，承托件完全贴合ZED相机的底部外形轮廓，能够完整承托相机机身，避免局部应力集中造成的相机外壳磨损；上盖压合件从相机上部进行限位，配合定位柱完成上下部件的锁紧固定，无需额外粘接即可实现相机的牢靠夹持，同时预留了对应安装孔位，可通过螺丝将整个支架组件固定在机箱内壁、机器人安装面或者其他设备载体上，安装后不会遮挡相机的双目镜头与机身接口，不会影响相机的正常数据采集与线路连接。设计思路上，这款支架充分考虑了3D打印加工的工艺特性，整体结构无复杂倒扣、无特殊支撑需求，采用常规FDM打印工艺即可完成制作，打印完成后仅需简单去除支撑毛刺即可完成组装，无需二次机加工；结构设计上优先保证安装刚性，承托部位设置了加强筋结构，在控制整体重量的同时提升结构强度，避免长期使用出现形变；同时兼顾了拆装便捷性，松开锁紧结构即可快速取出相机，方便相机的调试、维护与位置调整。在外形尺寸与安装边界上，支架整体轮廓完全匹配ZED相机的机身尺寸，整体外廓略大于相机机身，不会占用过多额外安装空间，适配机箱内部狭小空间的布设需求；安装孔位采用通用间距设计，可适配多数机器人视觉安装位、工业铝型材安装面的孔位标准，安装时仅需预留出相机镜头前方无遮挡的采集空间，以及尾部数据线的插拔空间即可完成布设，无需对原有设备结构进行大幅改动，适配性较强。
