航空轻量化拓扑优化飞机支架结构

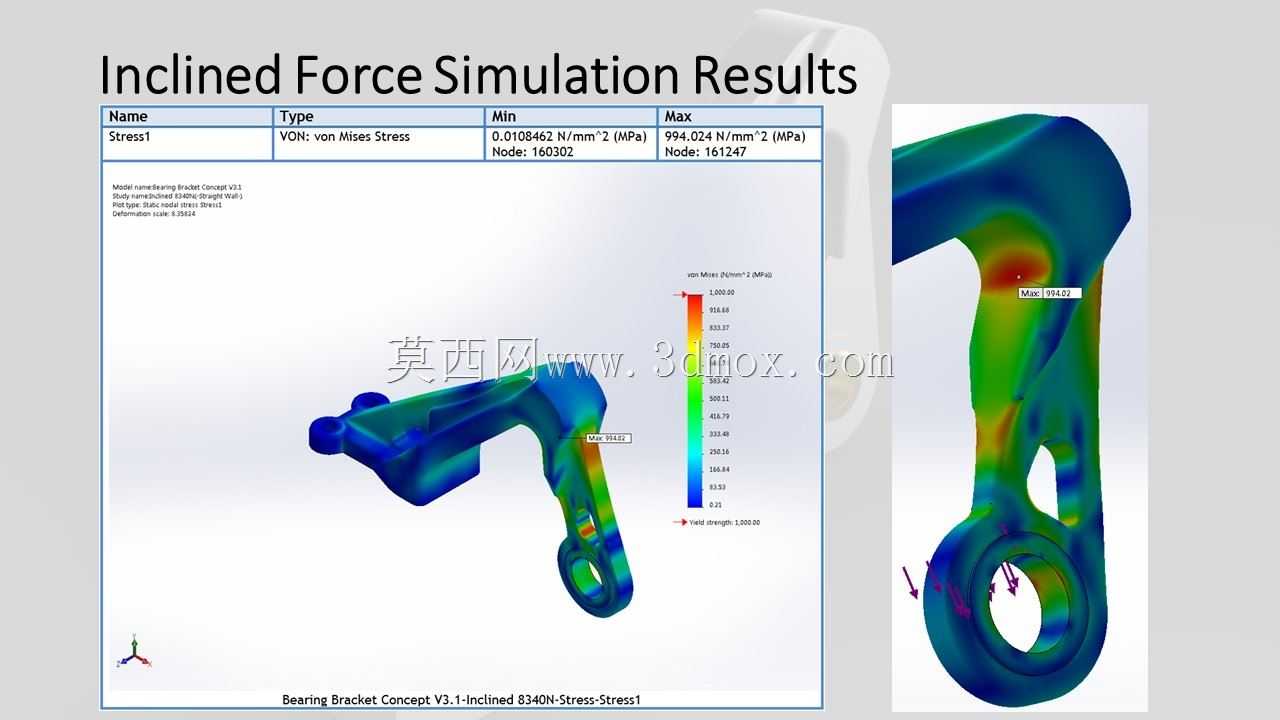

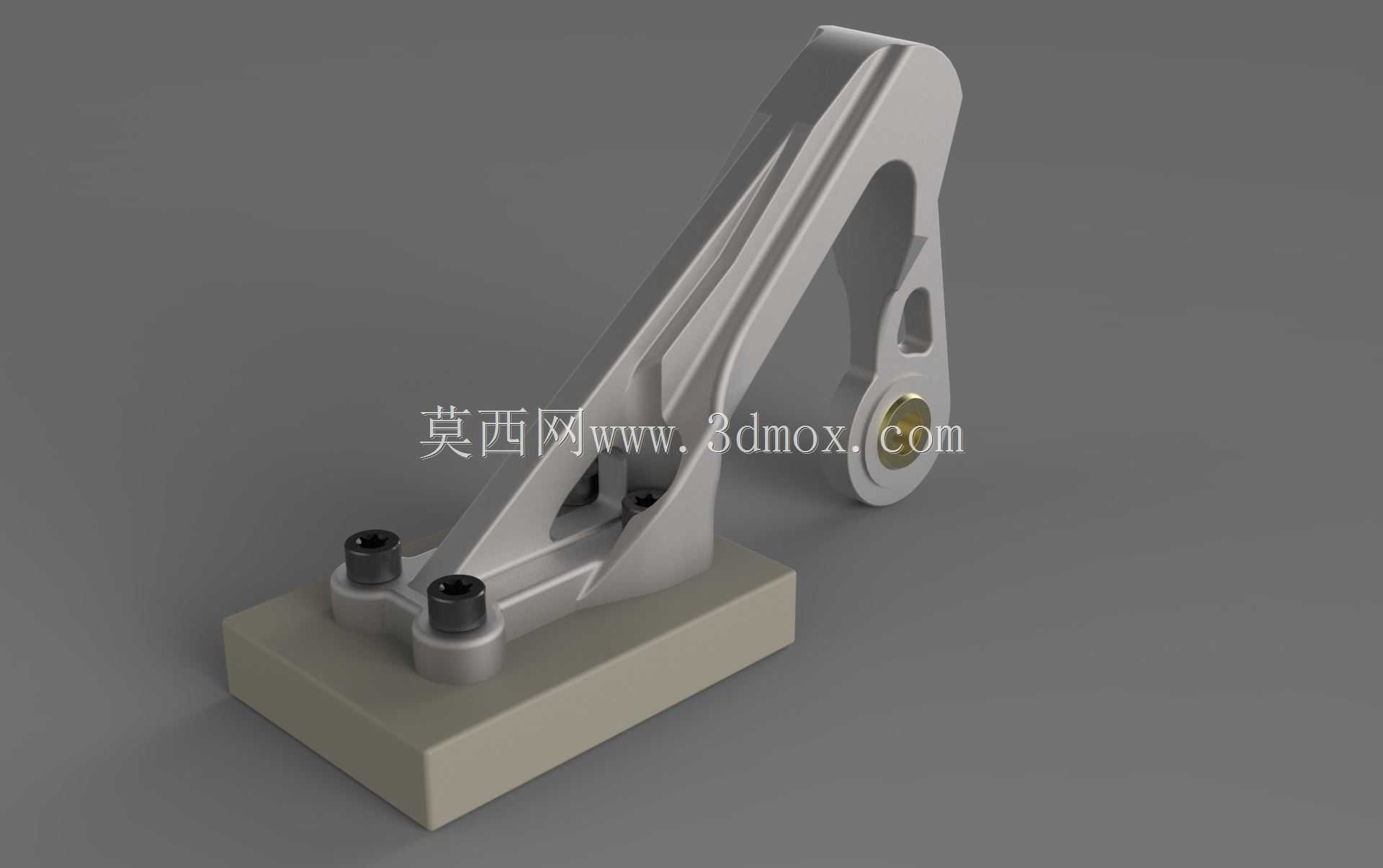

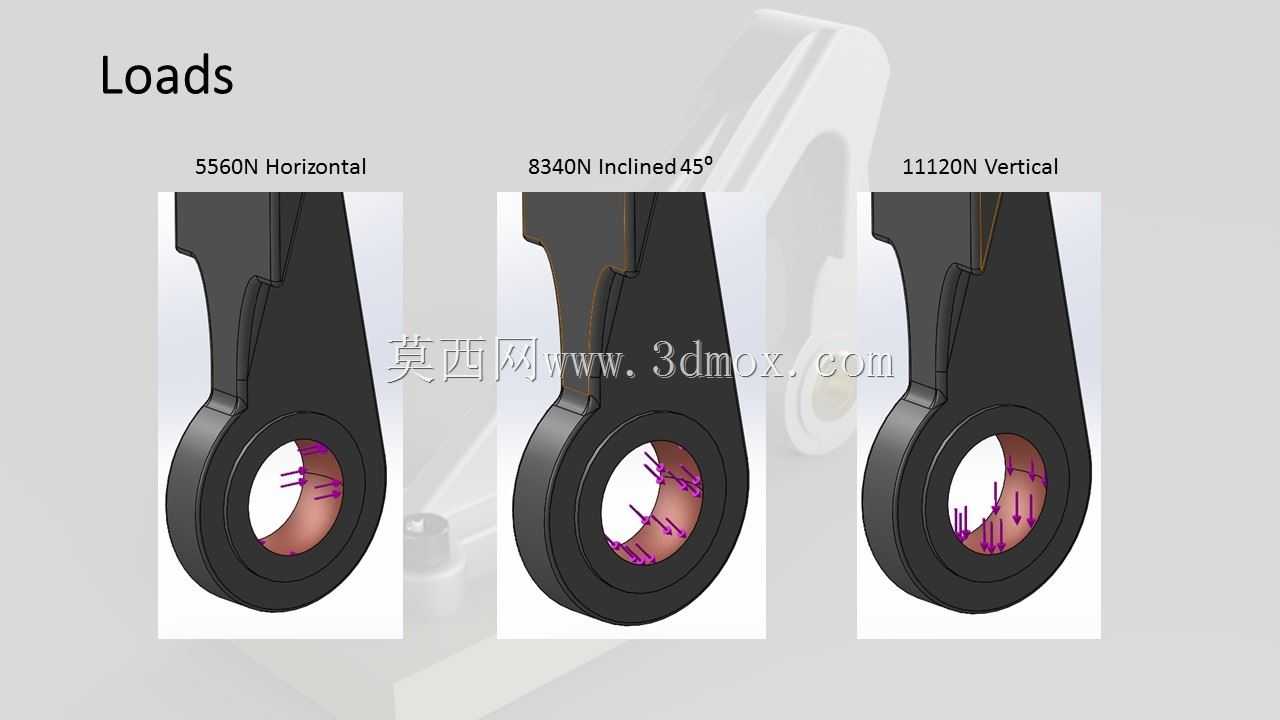

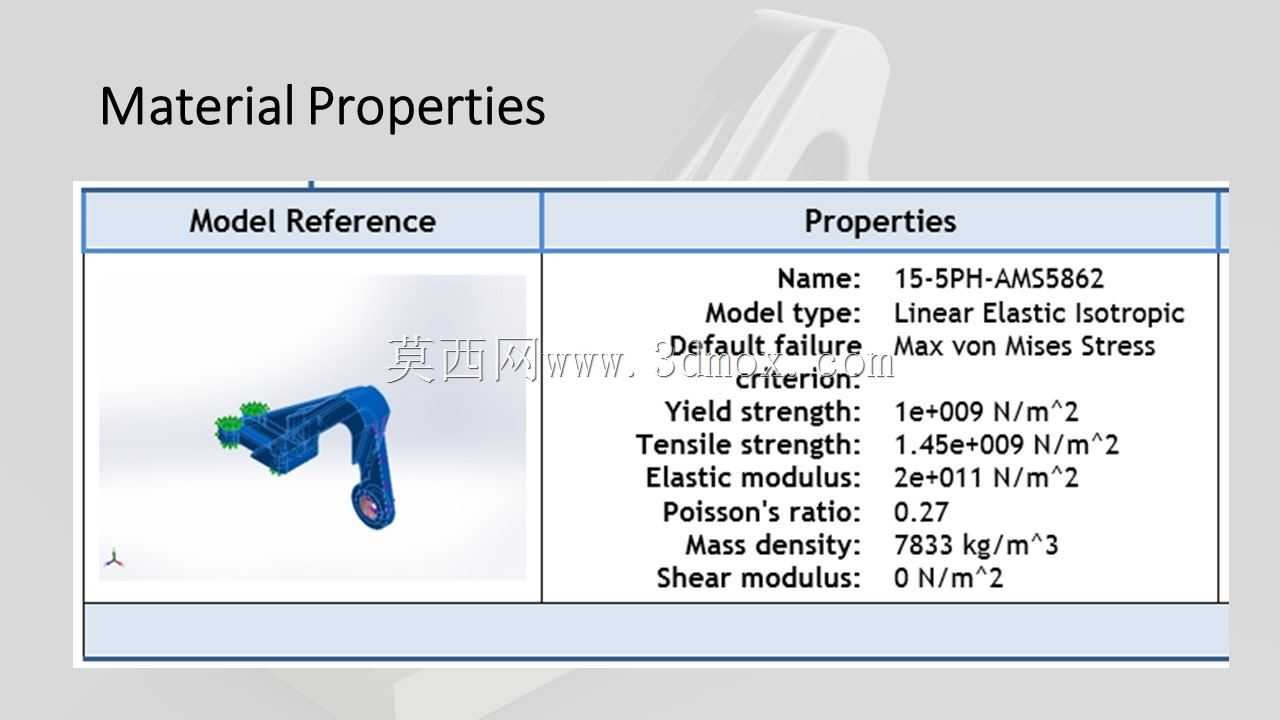

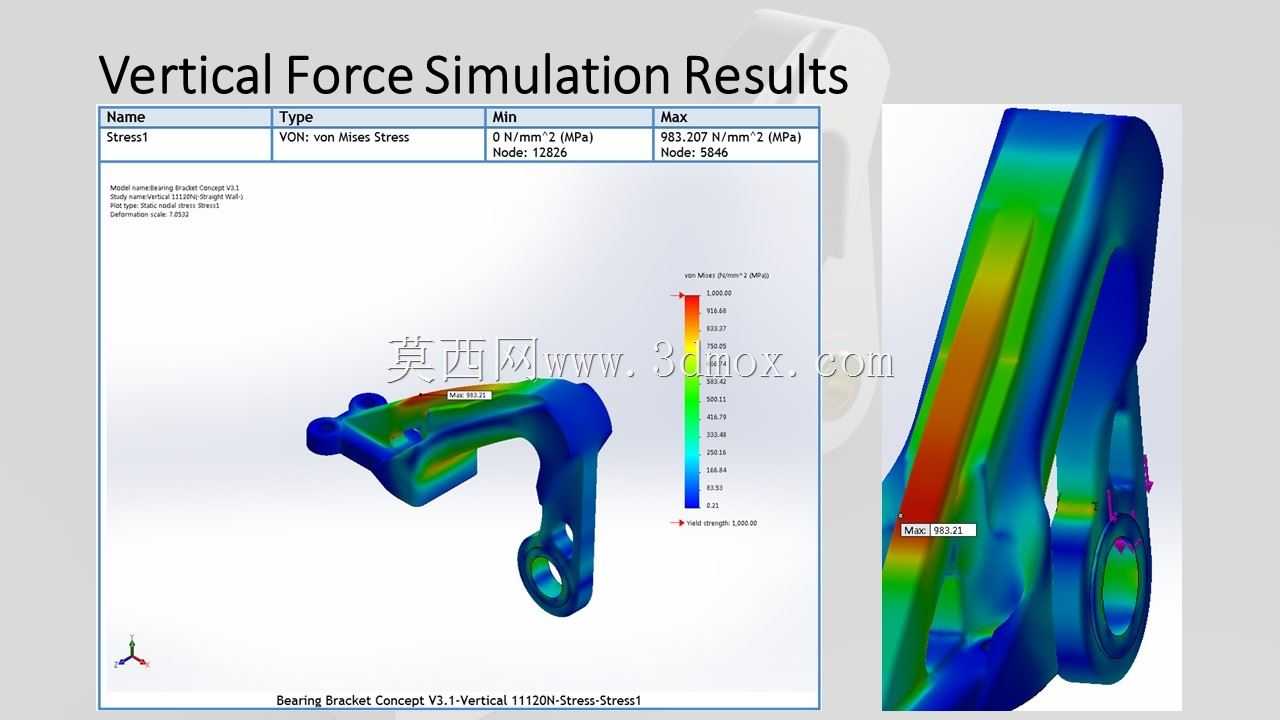

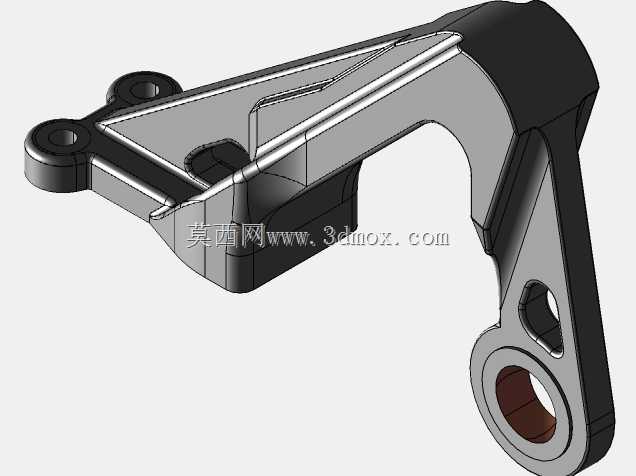

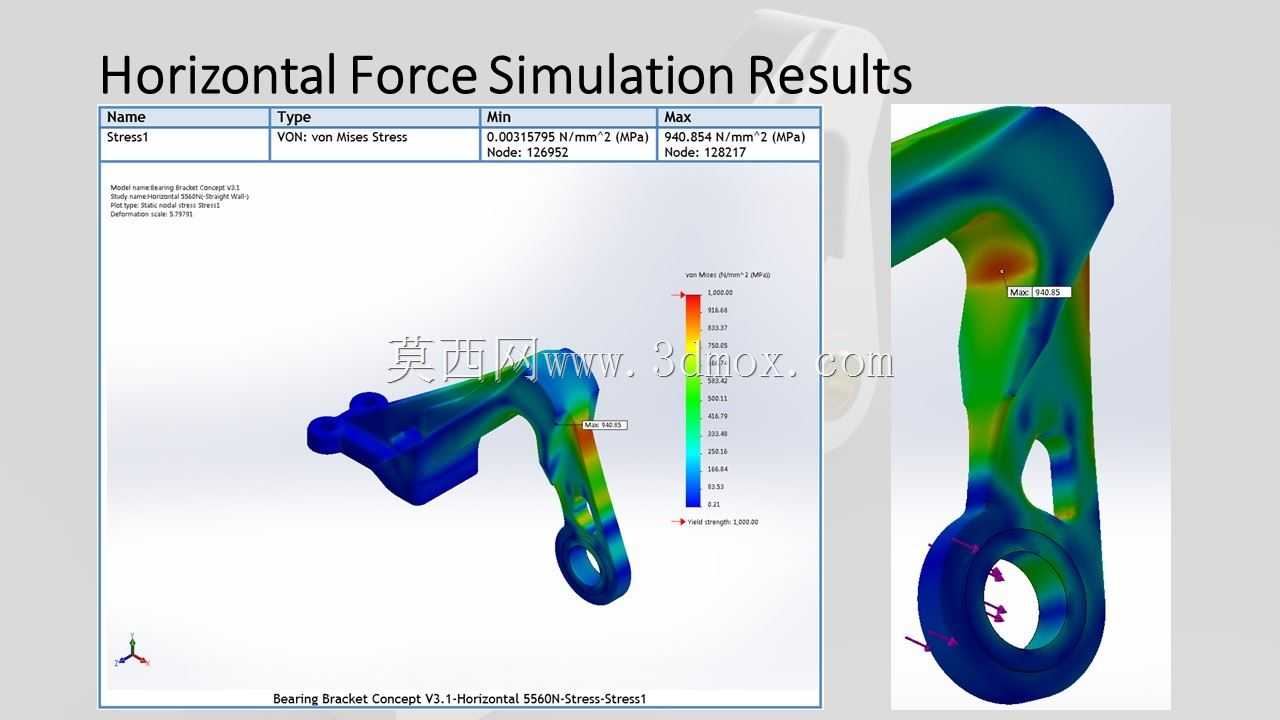

该支架属于航空机载承力连接构件，主要应用于民用及通用航空飞行器的机载设备、操纵机构与机身框架的连接场景，承担交变载荷传递、振动缓冲与部件定位的核心作用，是飞行器结构系统中保障连接可靠性、降低整机自重的关键零部件。在实际飞行工况中，该支架需要持续承受起飞爬升阶段的过载冲击、巡航阶段的气动振动、降落阶段的冲击载荷，同时还要适应高空低温低压、温度交变的复杂环境，因此对结构强度、抗疲劳性能与自重控制有着极高的要求。从功能特性来看，该支架采用一体化承力构型设计，底部设置平整安装基面，通过两个高强度紧固件与机身基准面实现刚性连接，安装基面的平面度公差控制在微米级，保证连接后无装配应力残留；上部延伸出斜向承力臂，臂身采用变截面流线型设计，末端设置铰接孔位，可与被支撑部件实现铰接连接，铰接孔内嵌耐磨衬套，能够降低往复摆动带来的磨损，延长构件使用寿命。设计过程中采用拓扑优化思路，在保证1000MPa屈服应力安全裕度的前提下，对非承力区域的材料进行充分去除，臂身内部设置镂空减重结构，既保留了主传力路径上的材料分布，又最大限度降低了构件自重，相比传统等截面实心支架减重幅度超过40%，有效降低了飞行器的无效载荷，提升燃油经济性与载荷能力。外形尺寸方面，该支架整体轮廓紧凑，安装基面的长宽尺寸适配通用航空机身的标准安装点位间距，铰接孔中心与安装基面的高度差符合机载设备的安装边界要求，不会与周边管路、线缆、相邻构件产生运动干涉；支架的所有棱边均做圆角过渡处理，避免应力集中，同时降低气动阻力，适配飞行器内部的气流环境。安装过程中无需额外定制转接件，可直接通过标准紧固件完成装配，铰接端可快速对接对应销轴，维护更换便捷，能够满足航空领域快速维保的使用需求。
