便携式单向氧气调节阀结构设计

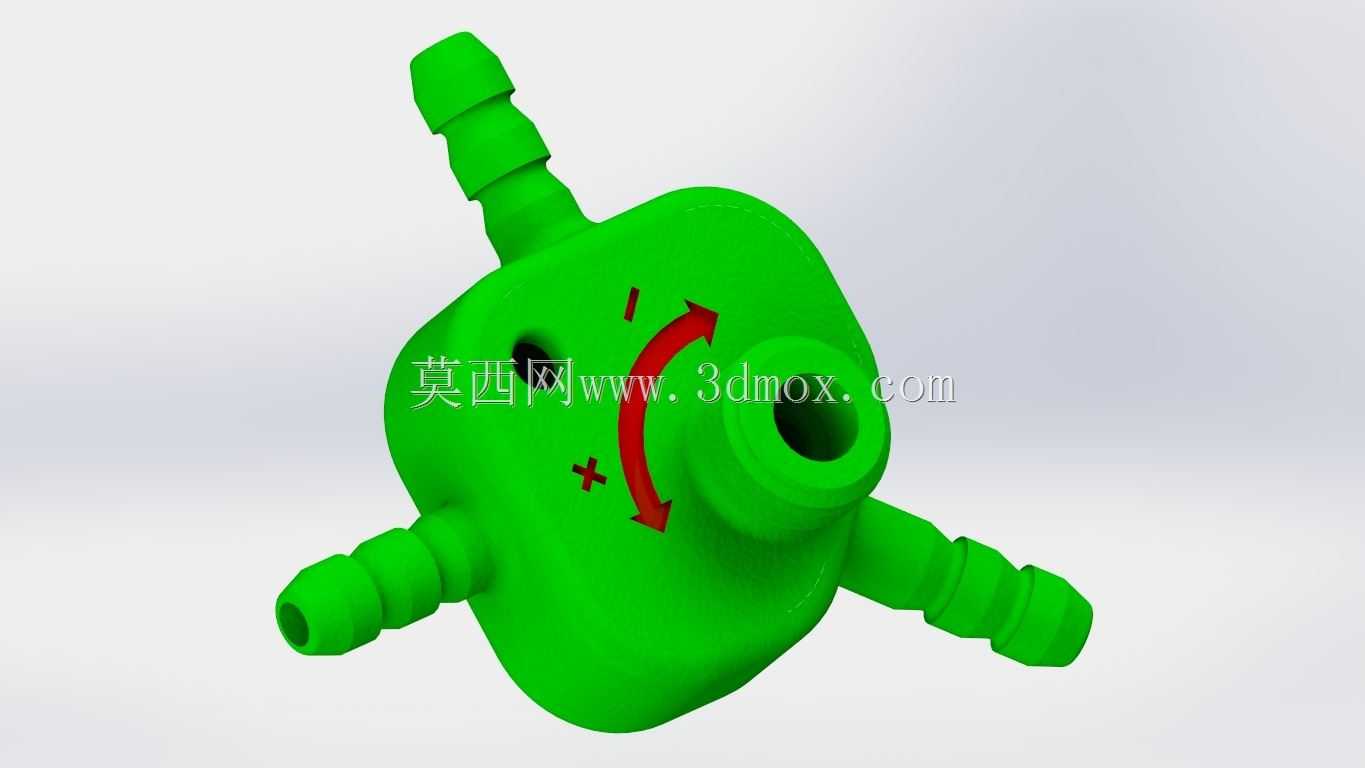

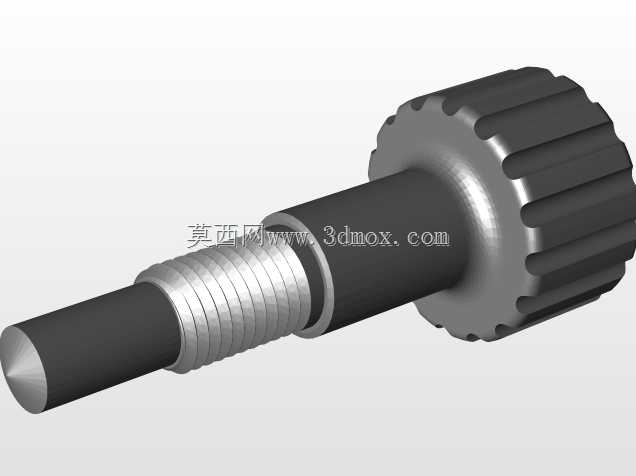

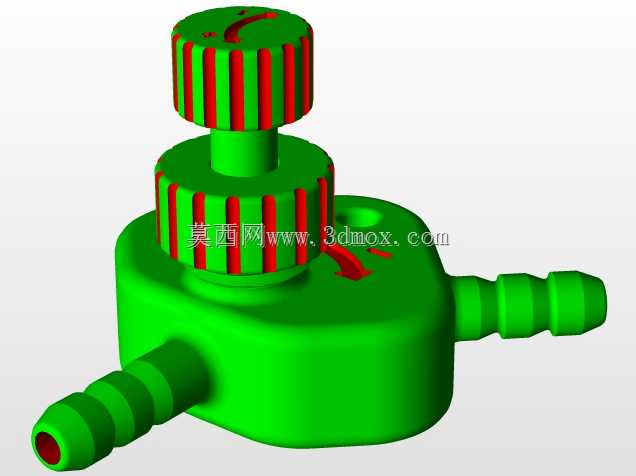

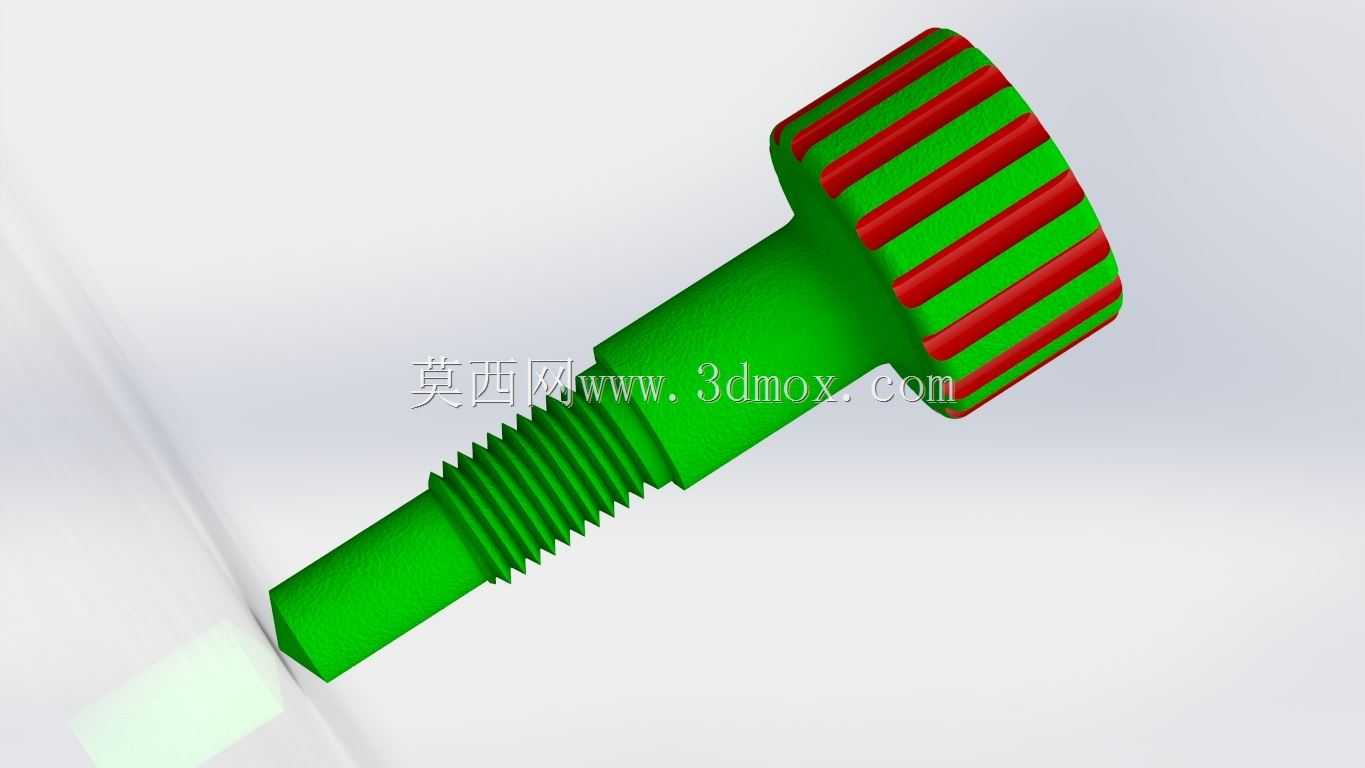

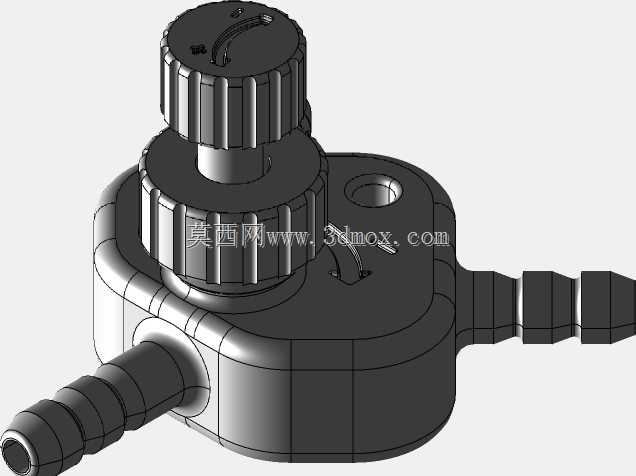

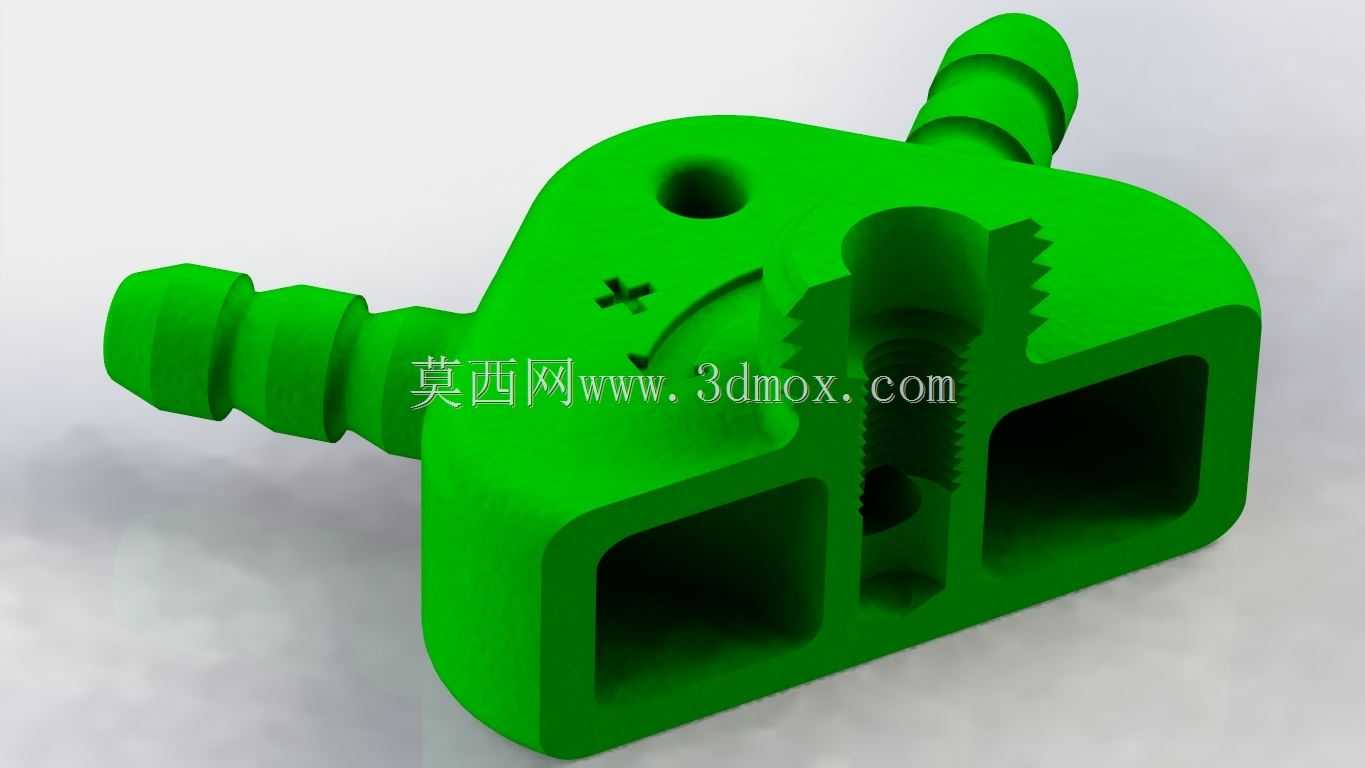

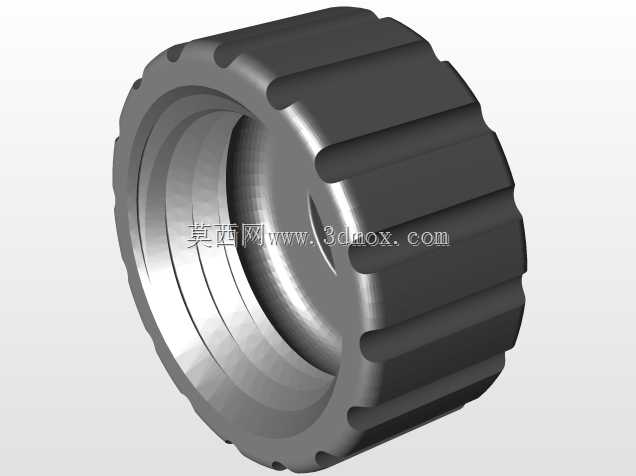

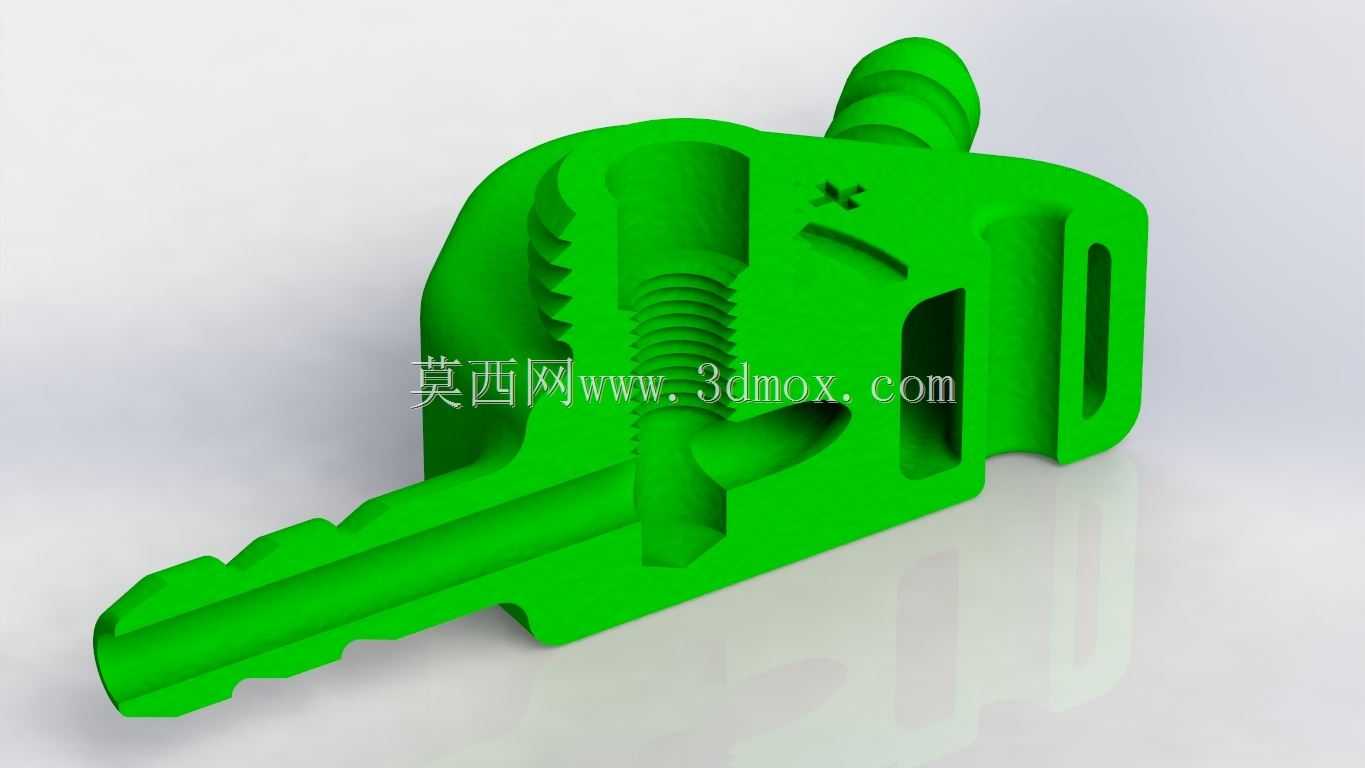

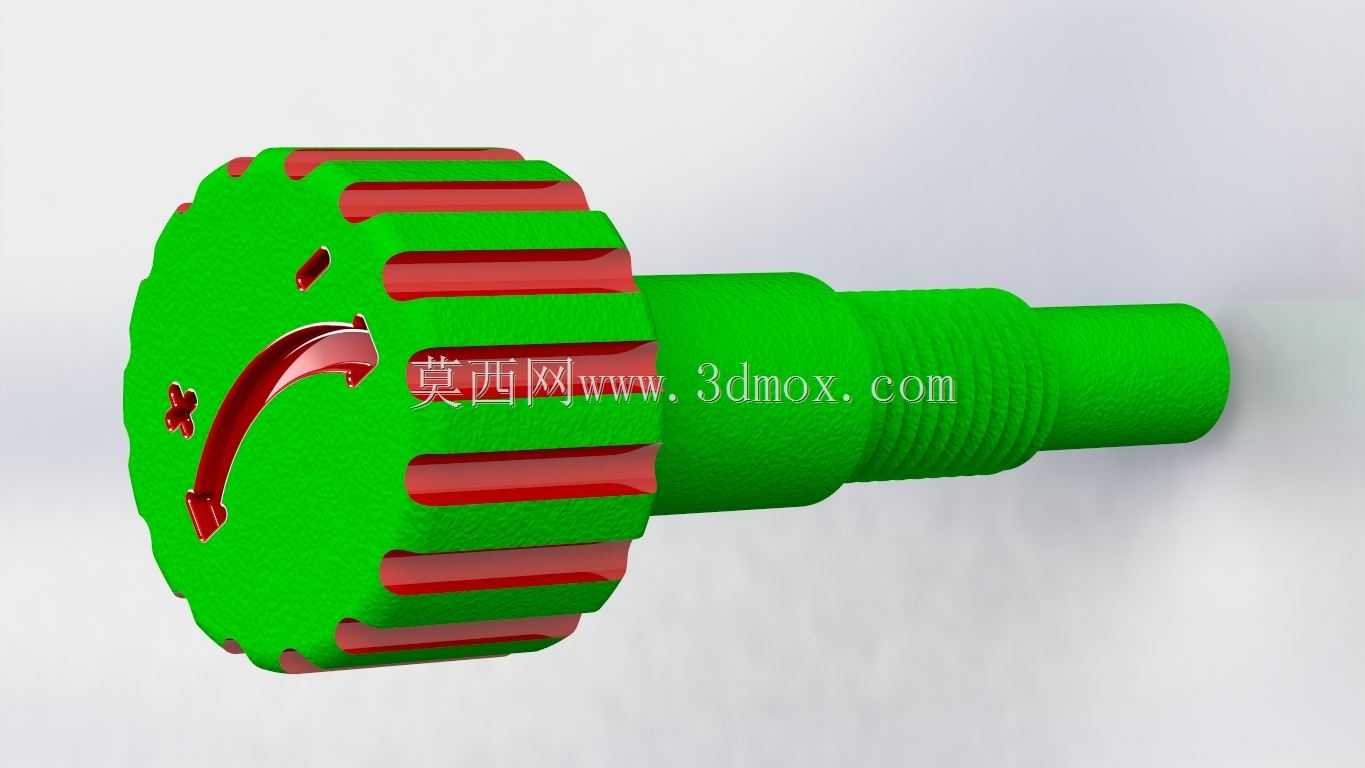

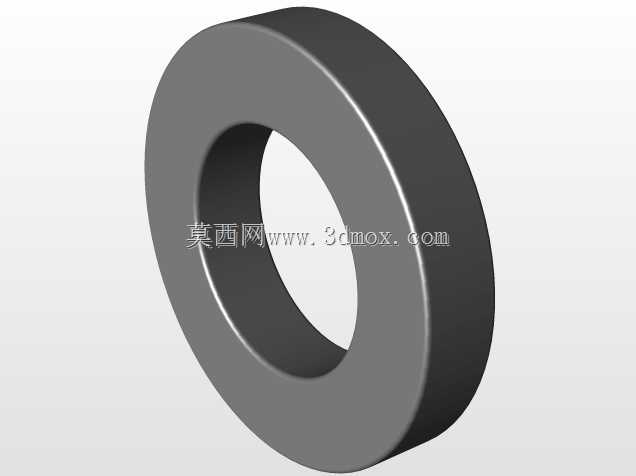

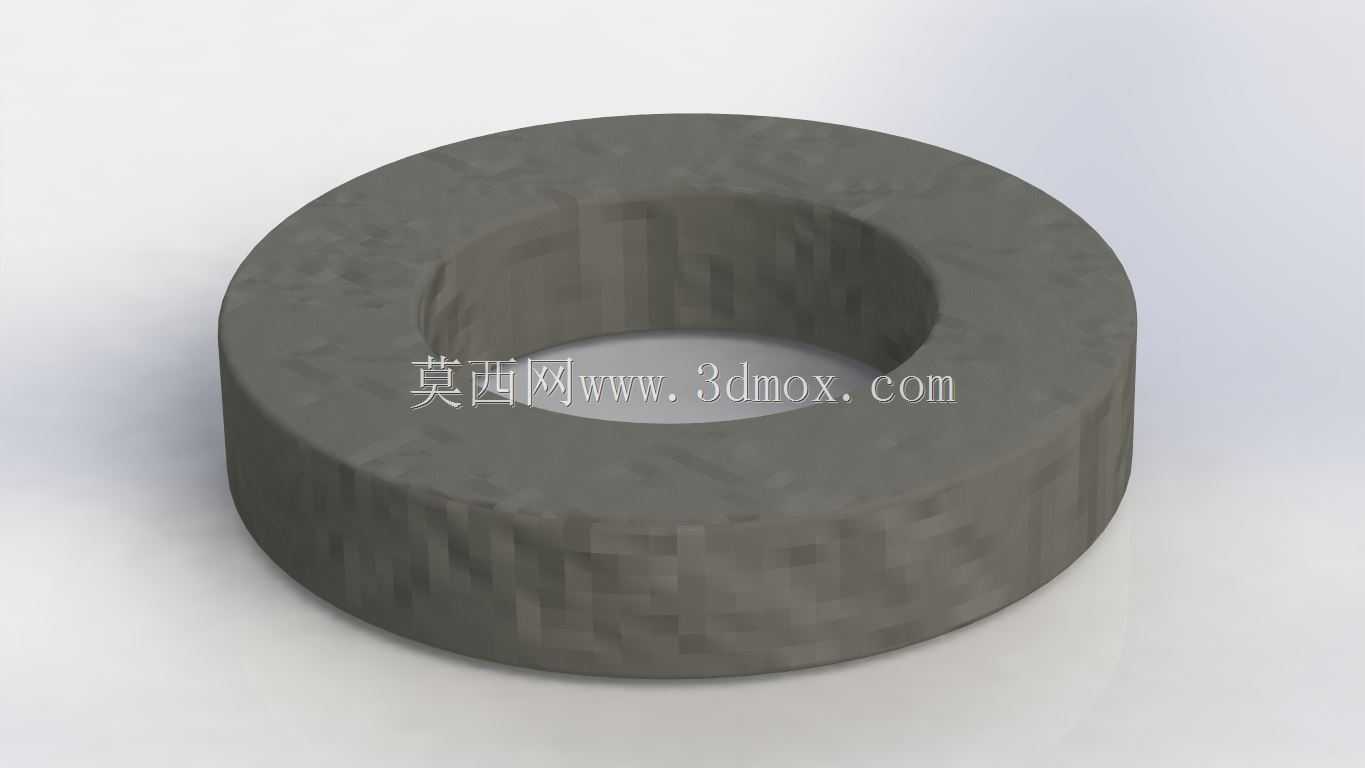

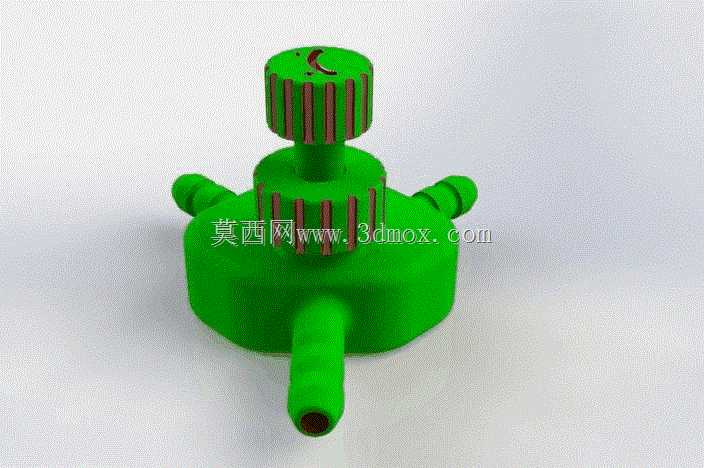

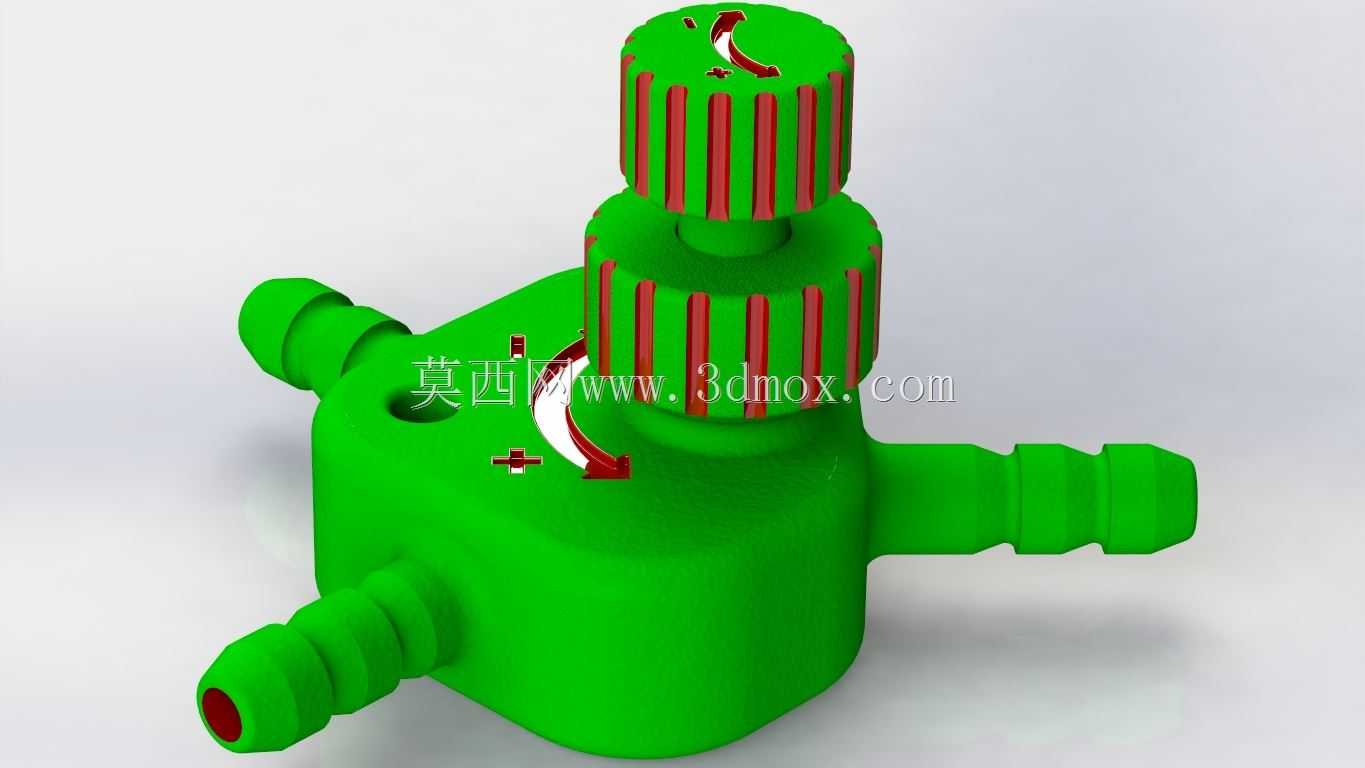

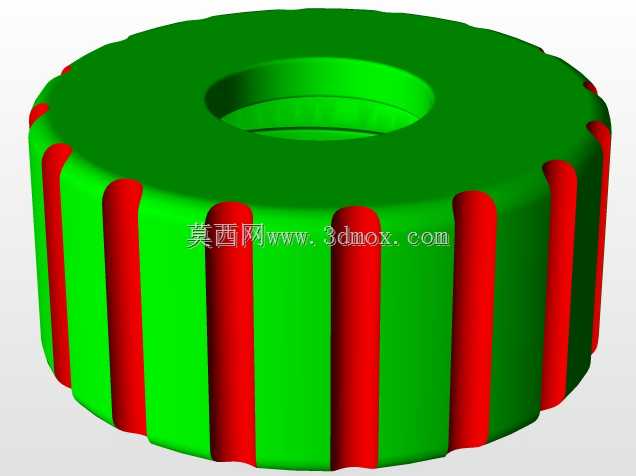

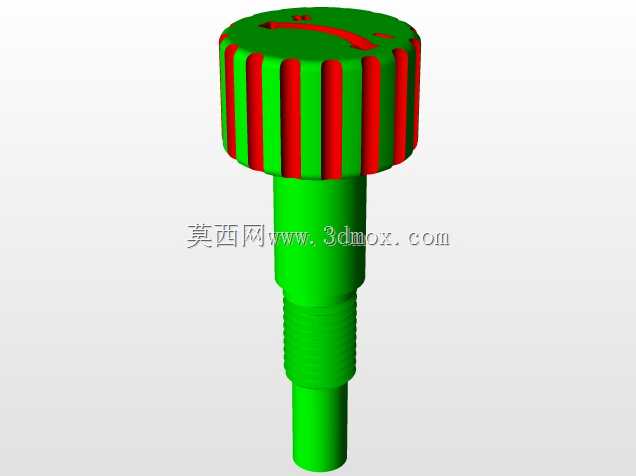

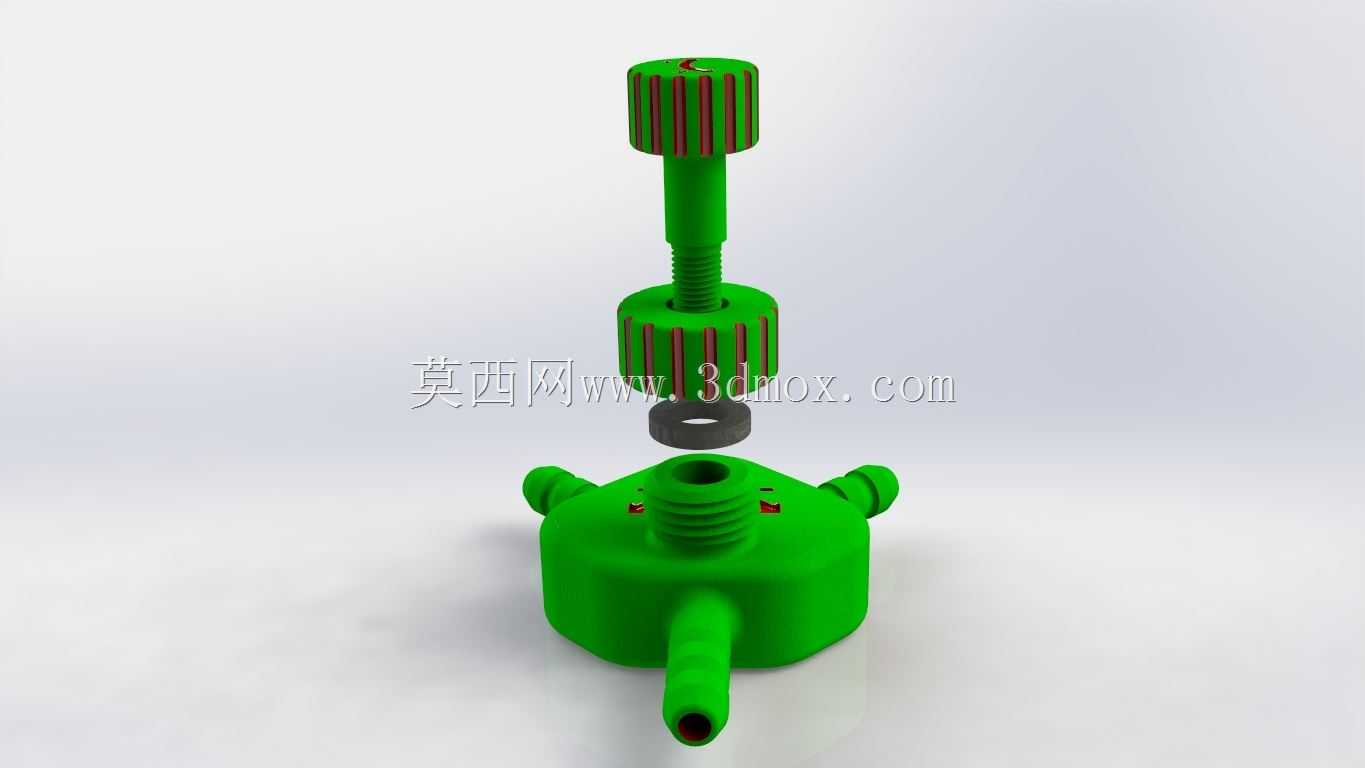

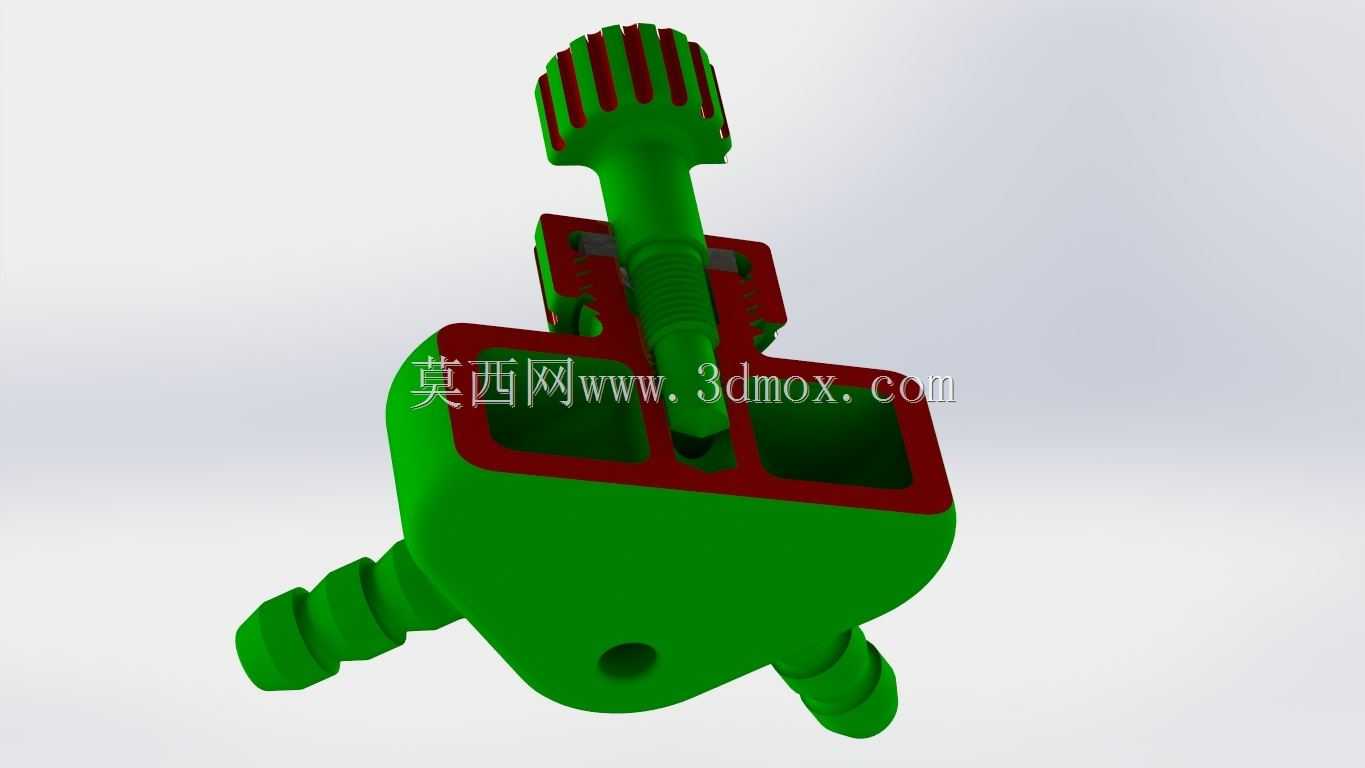

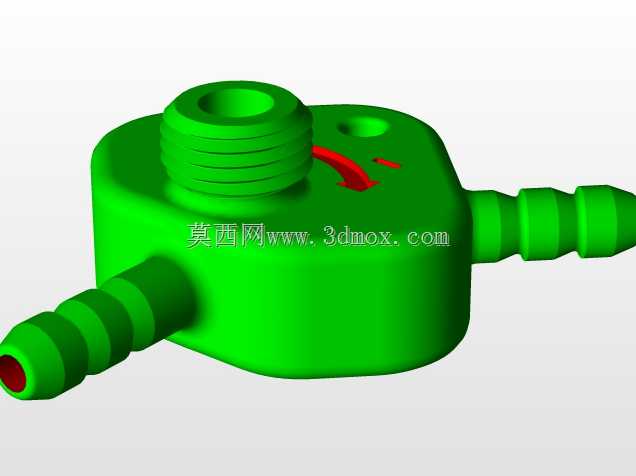

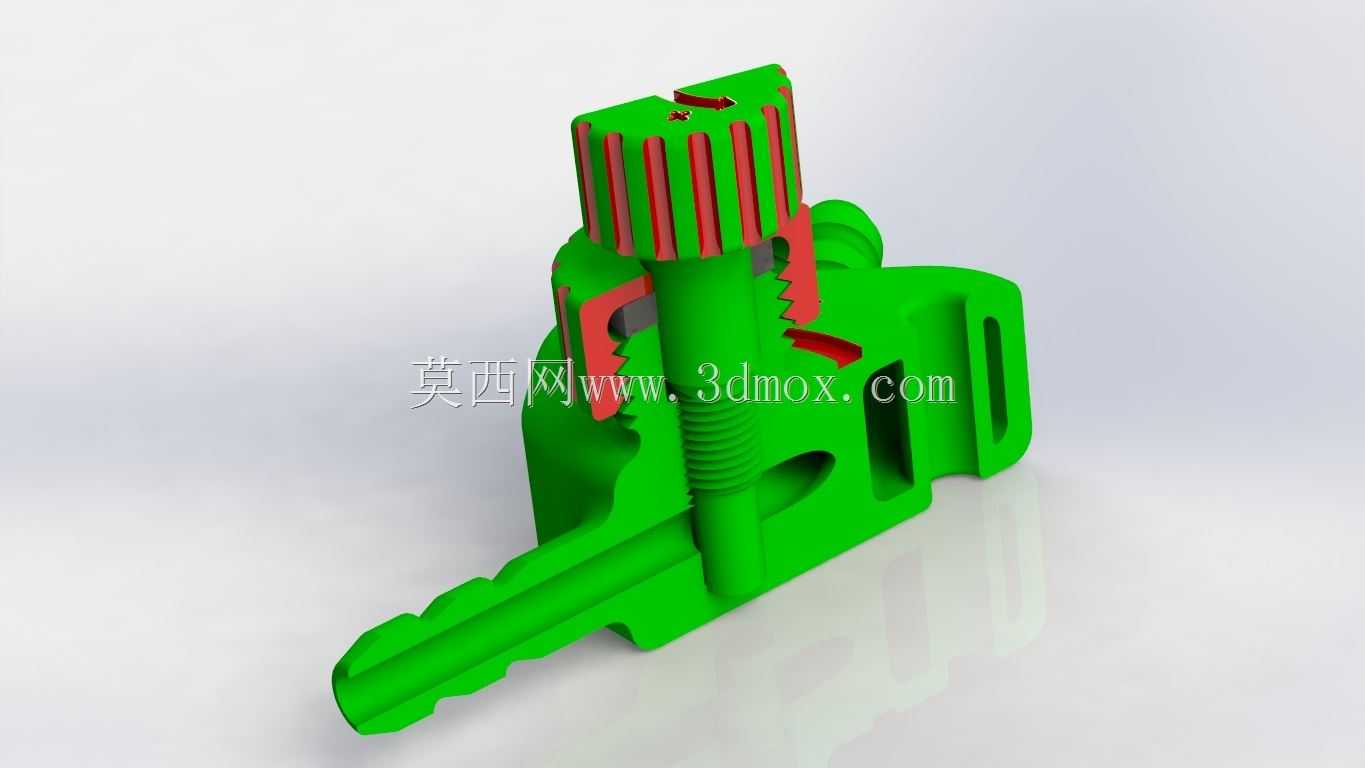

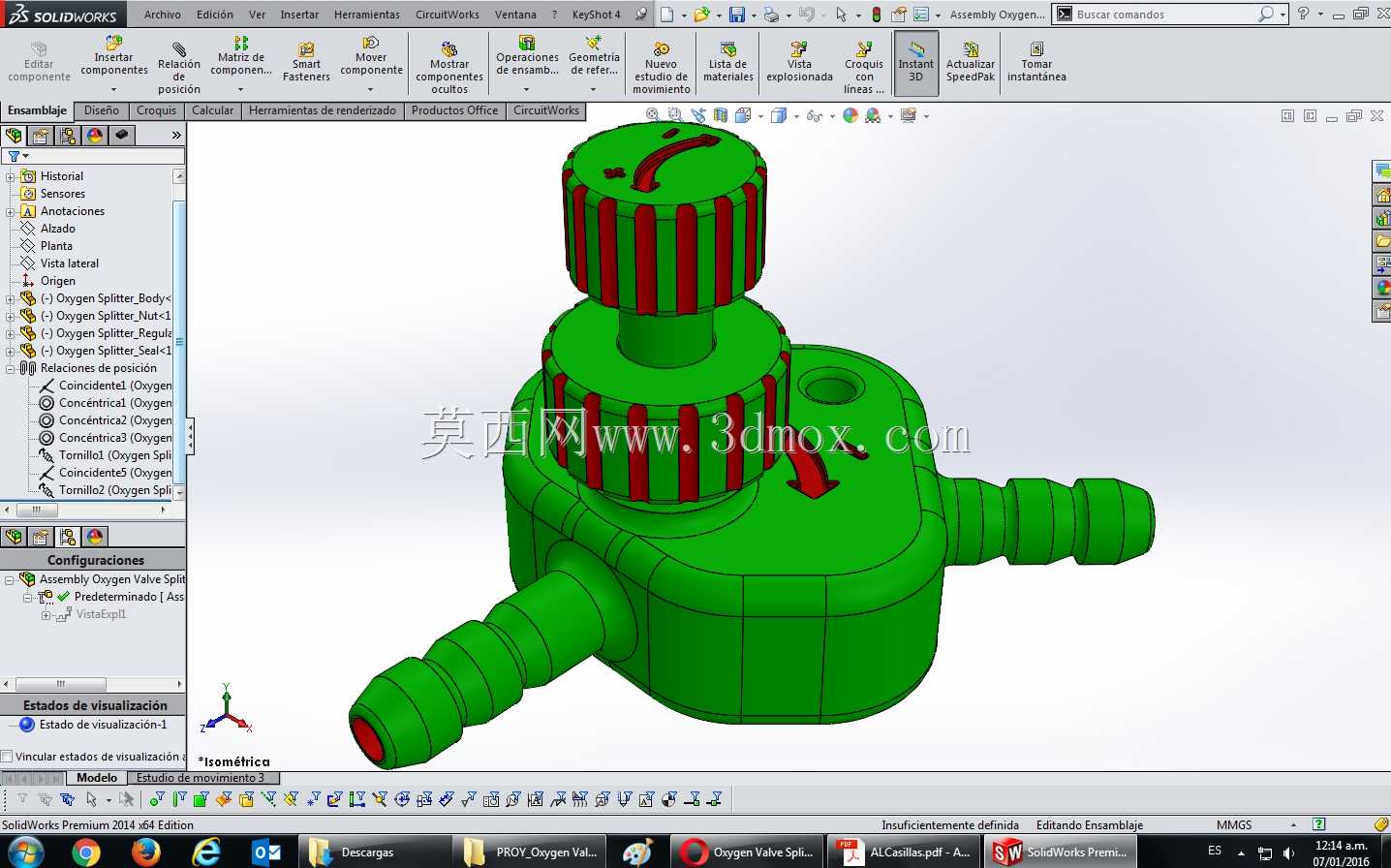

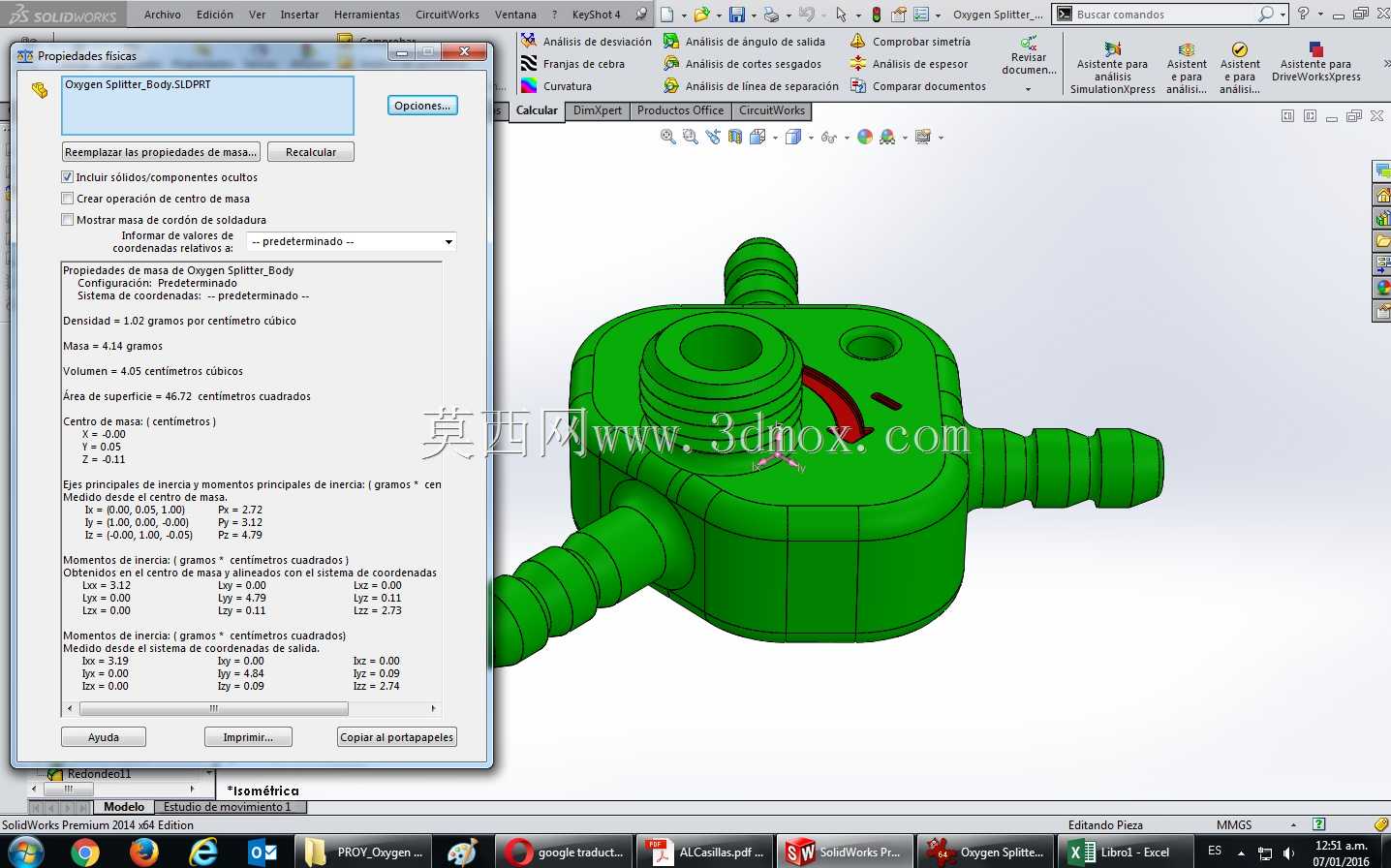

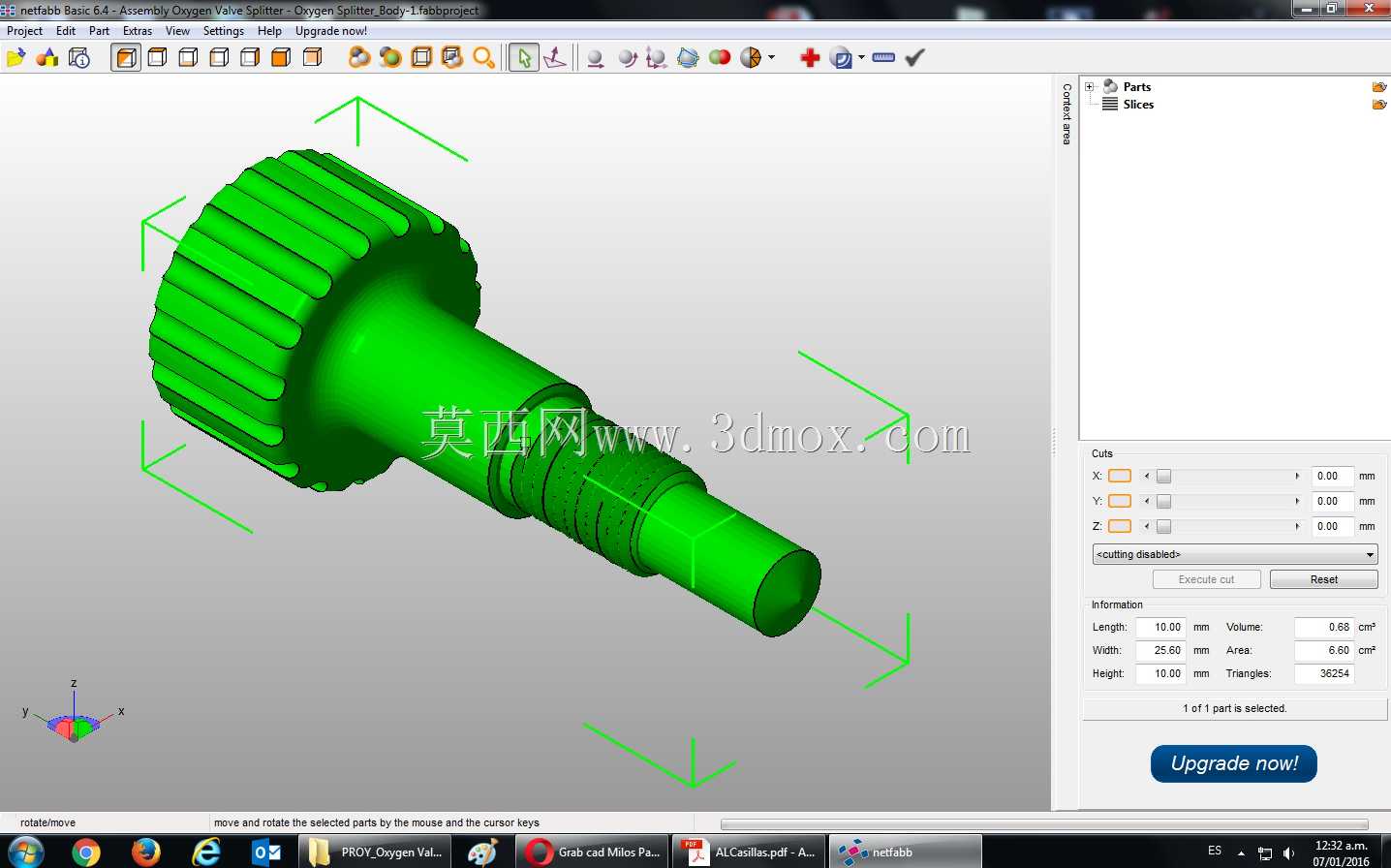

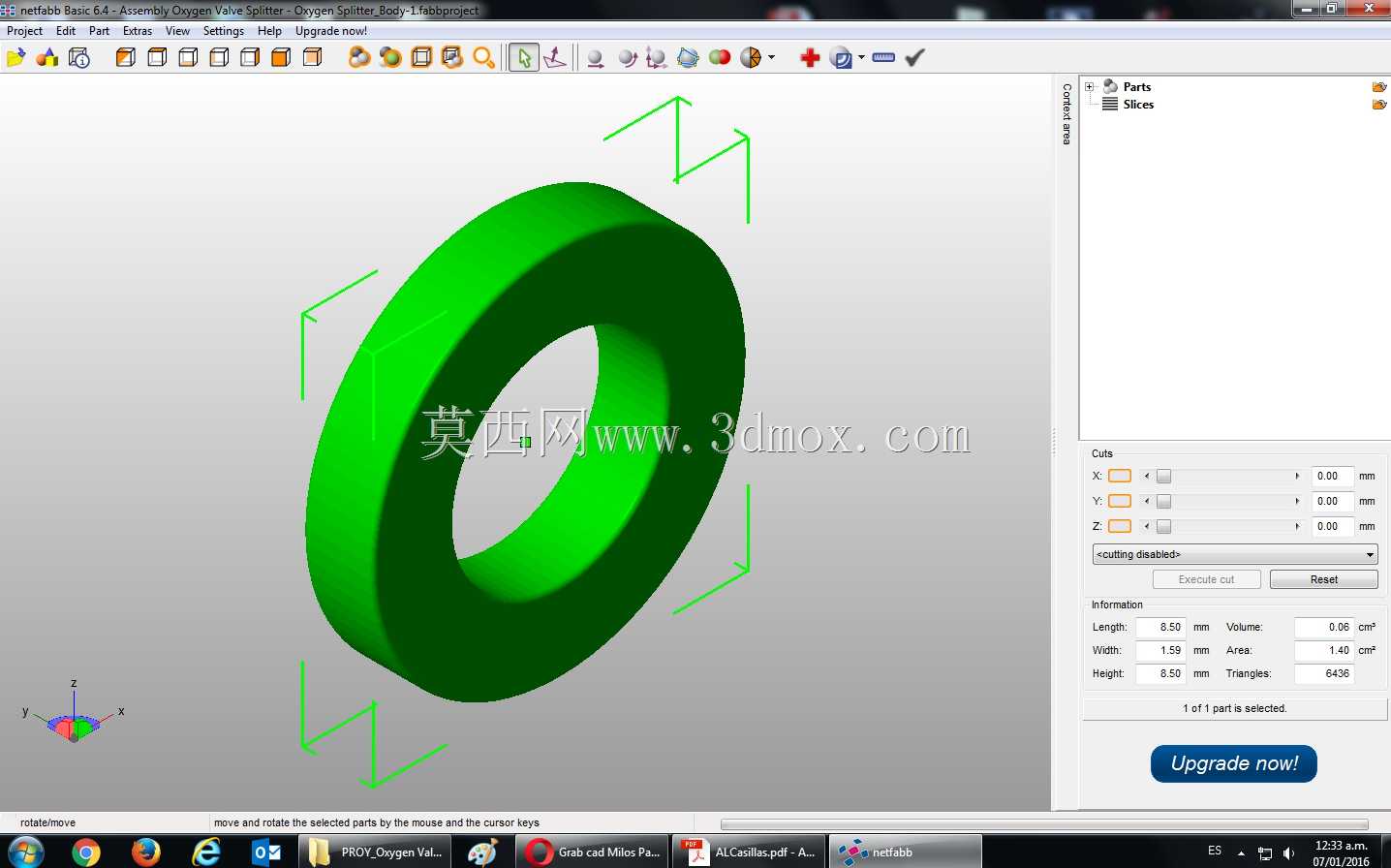

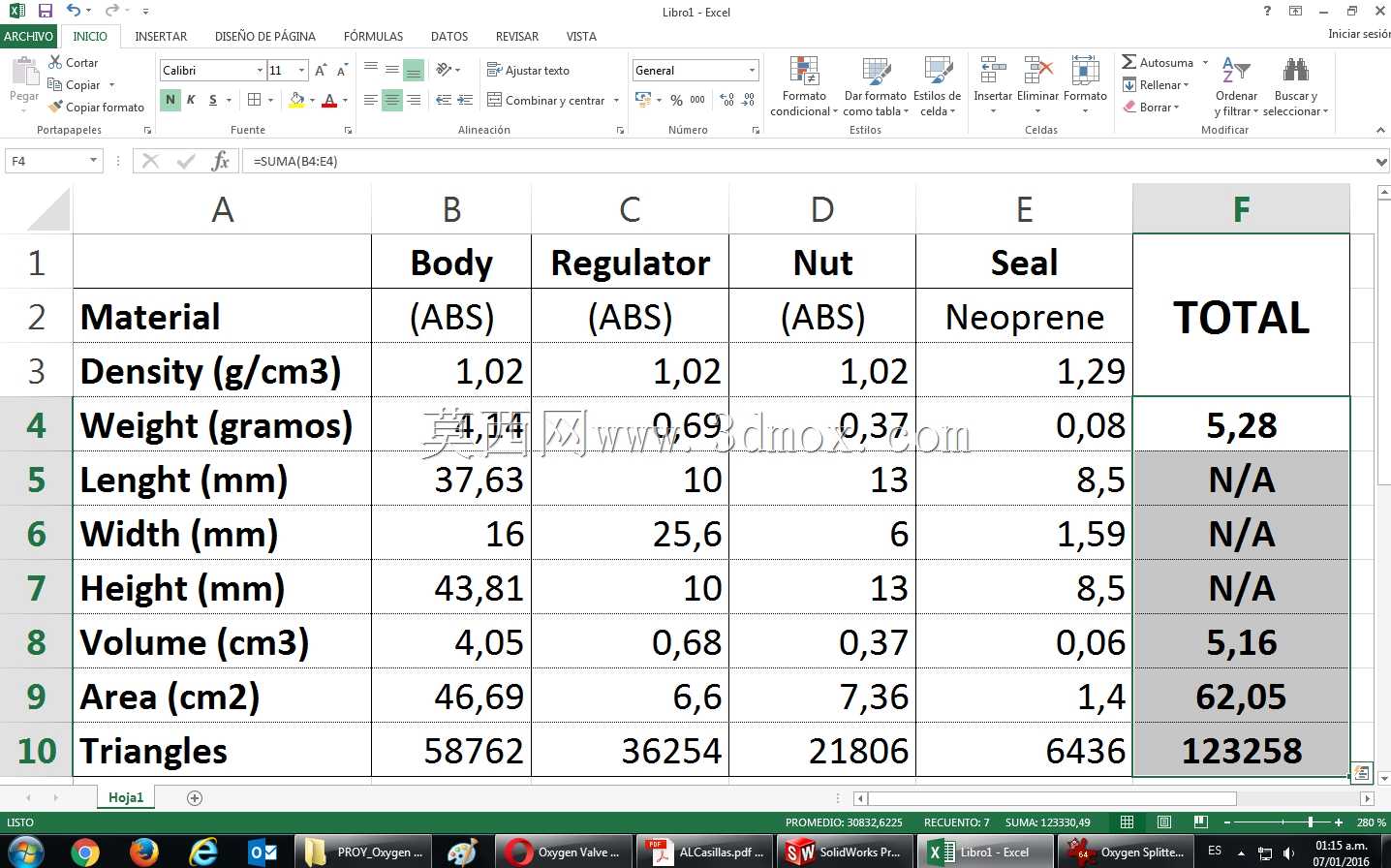

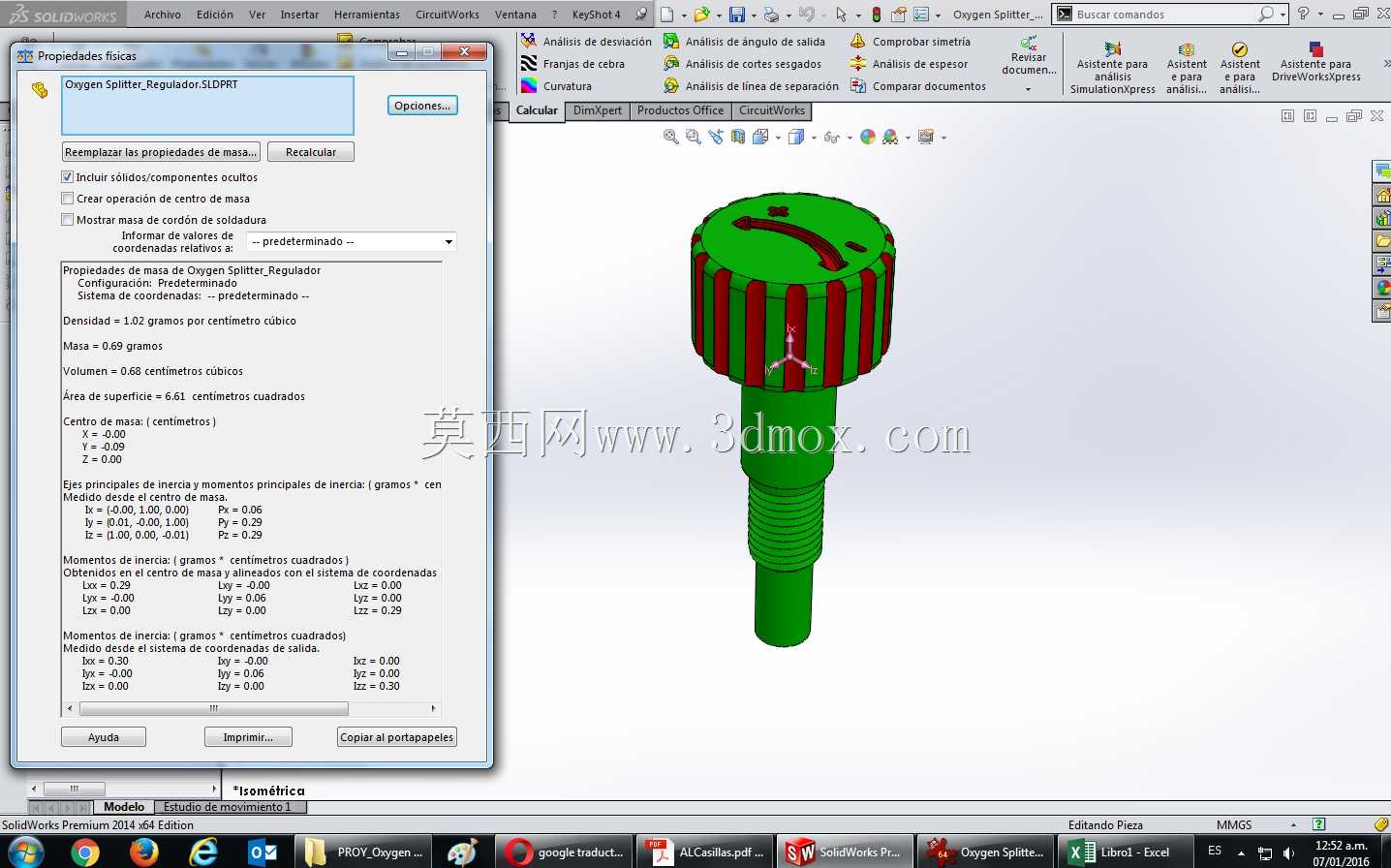

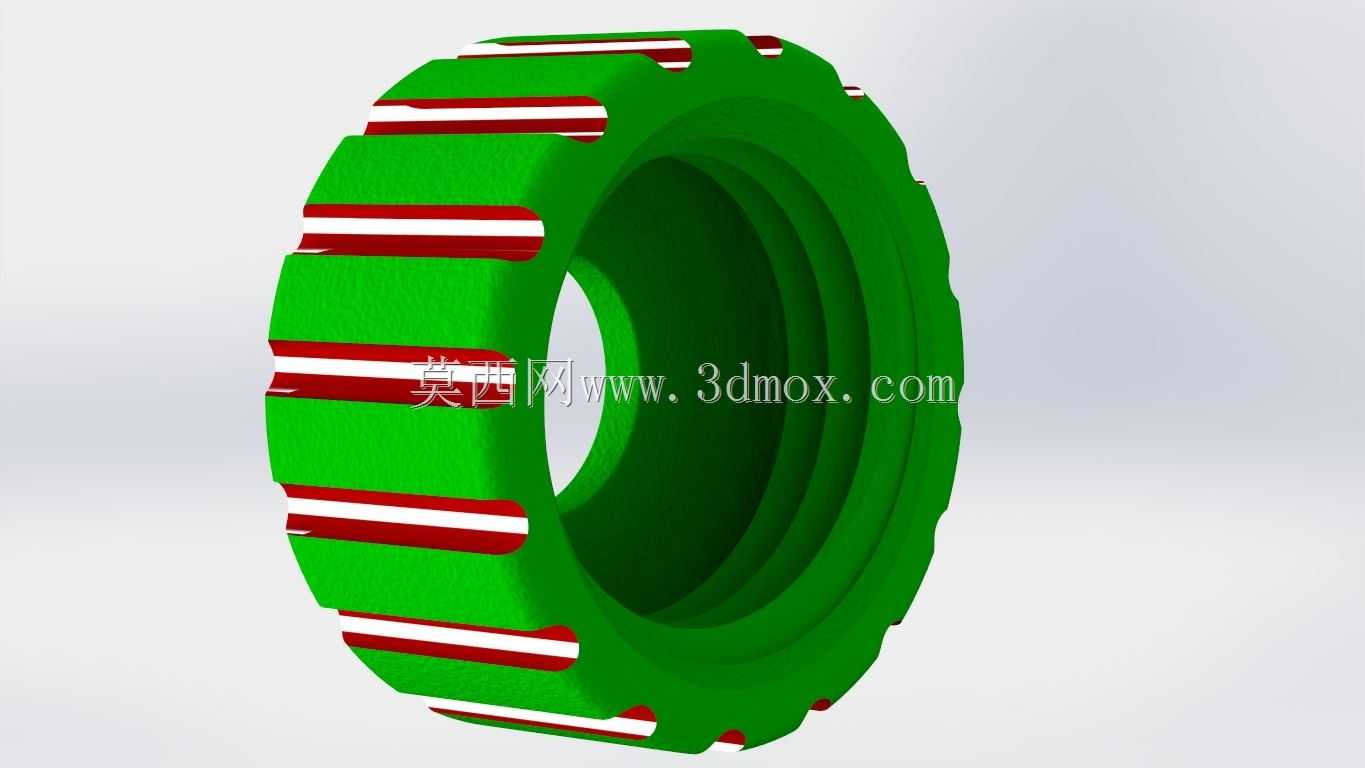

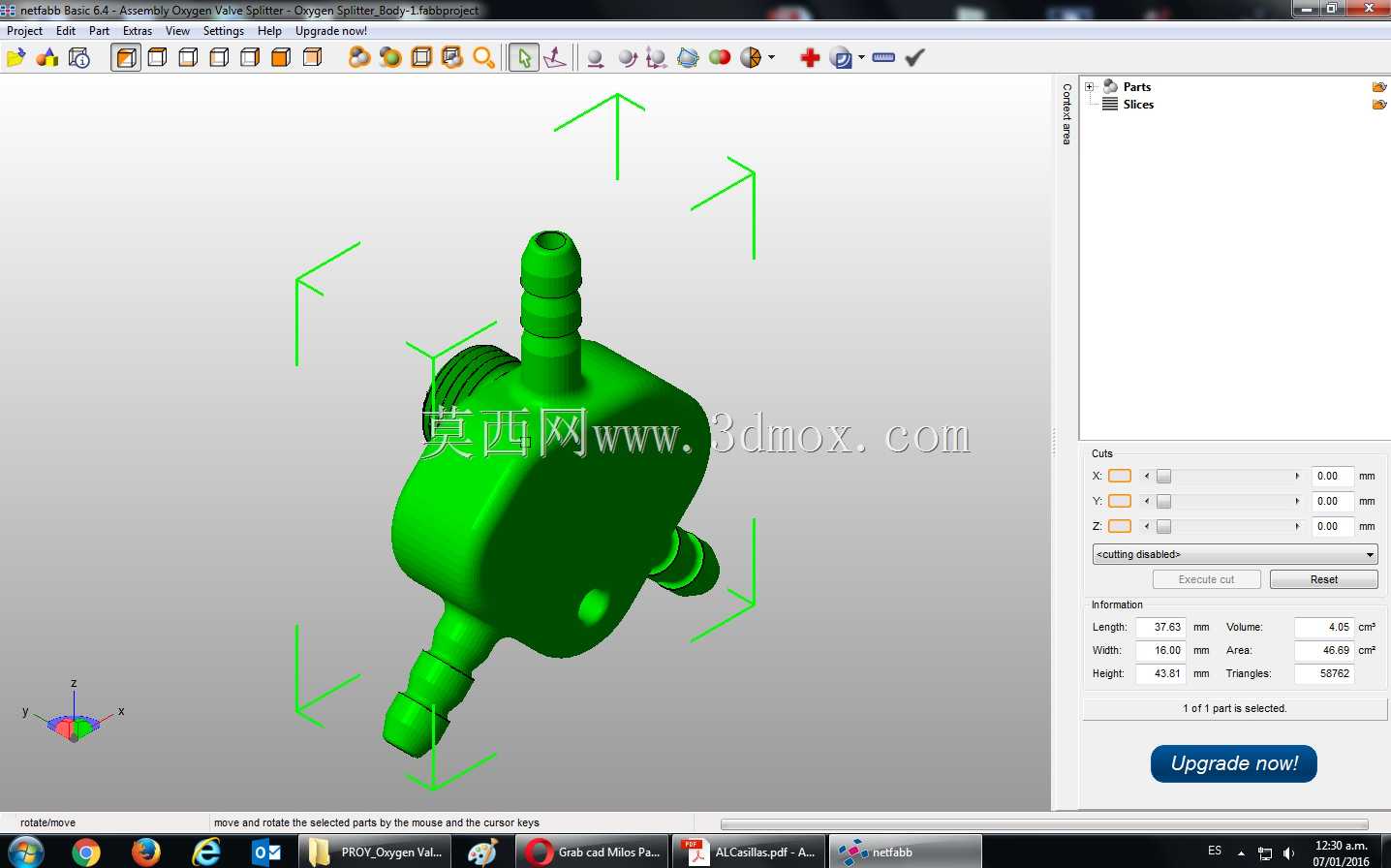

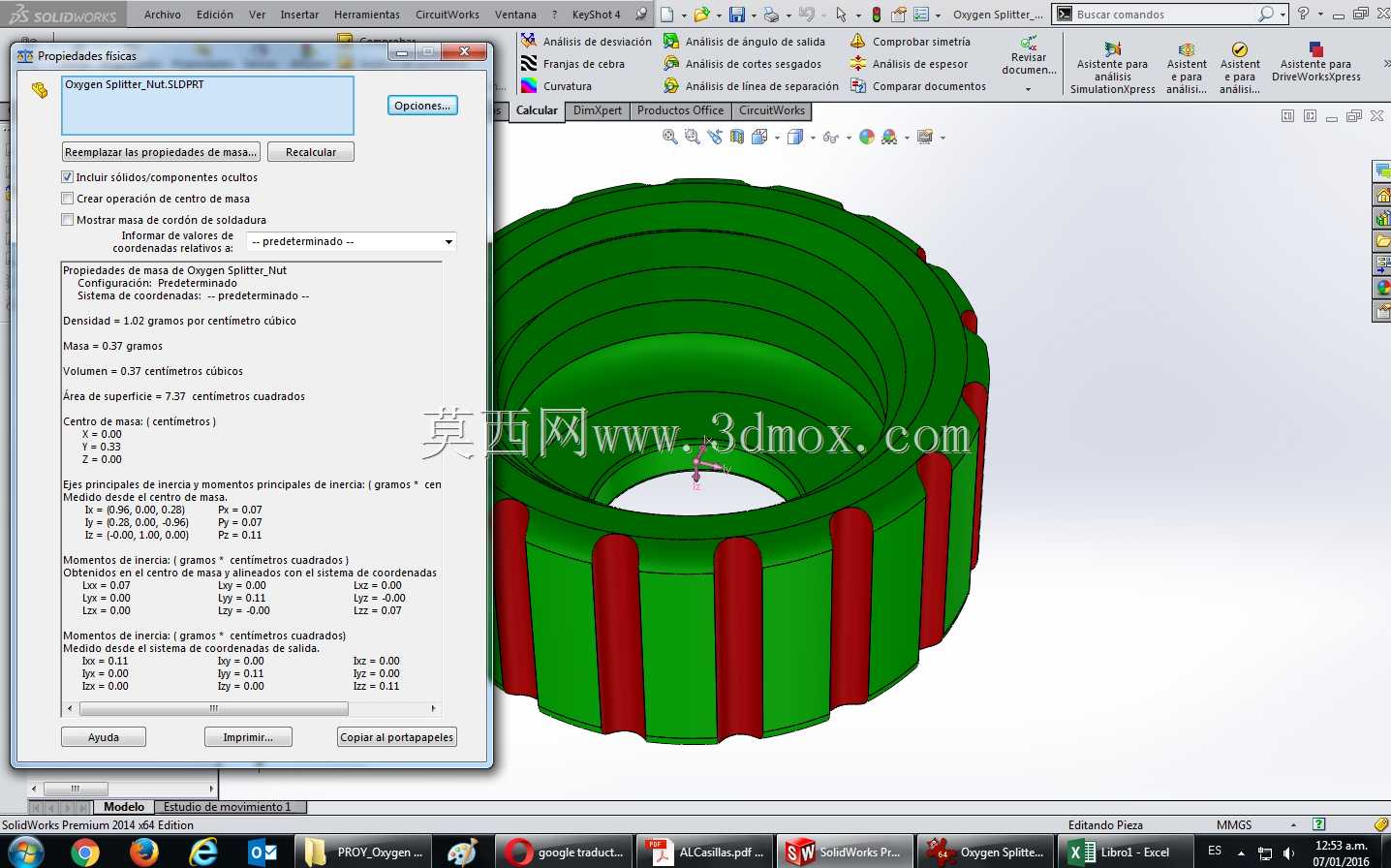

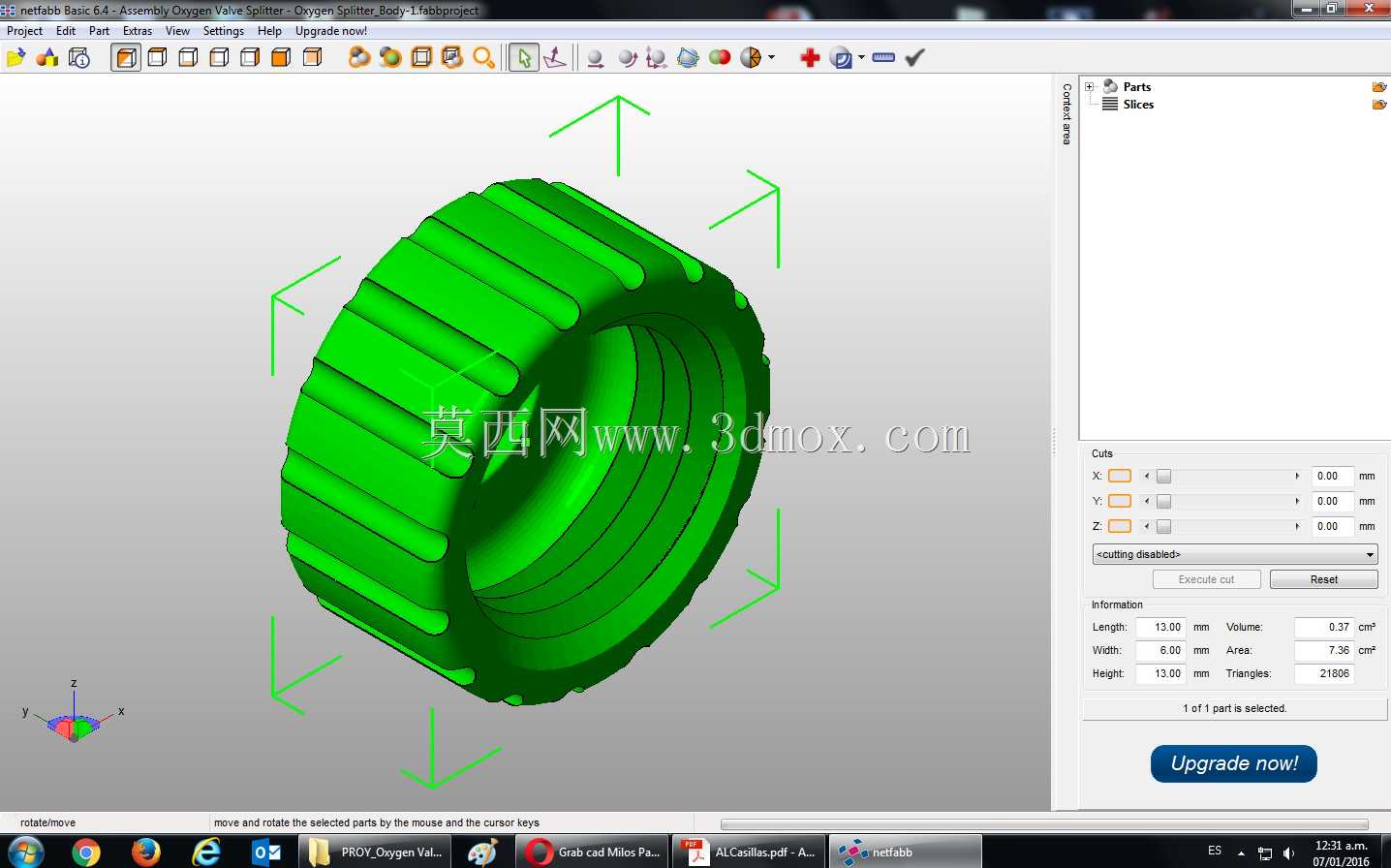

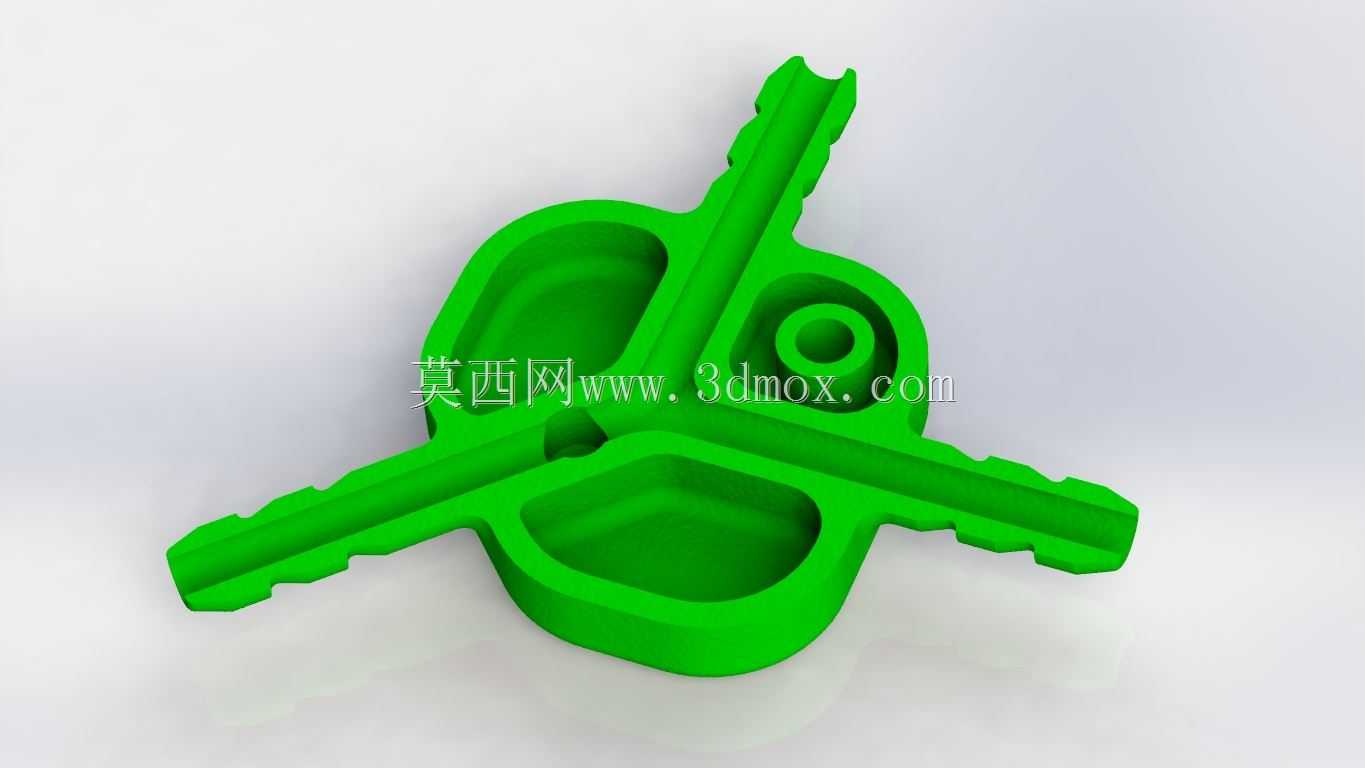

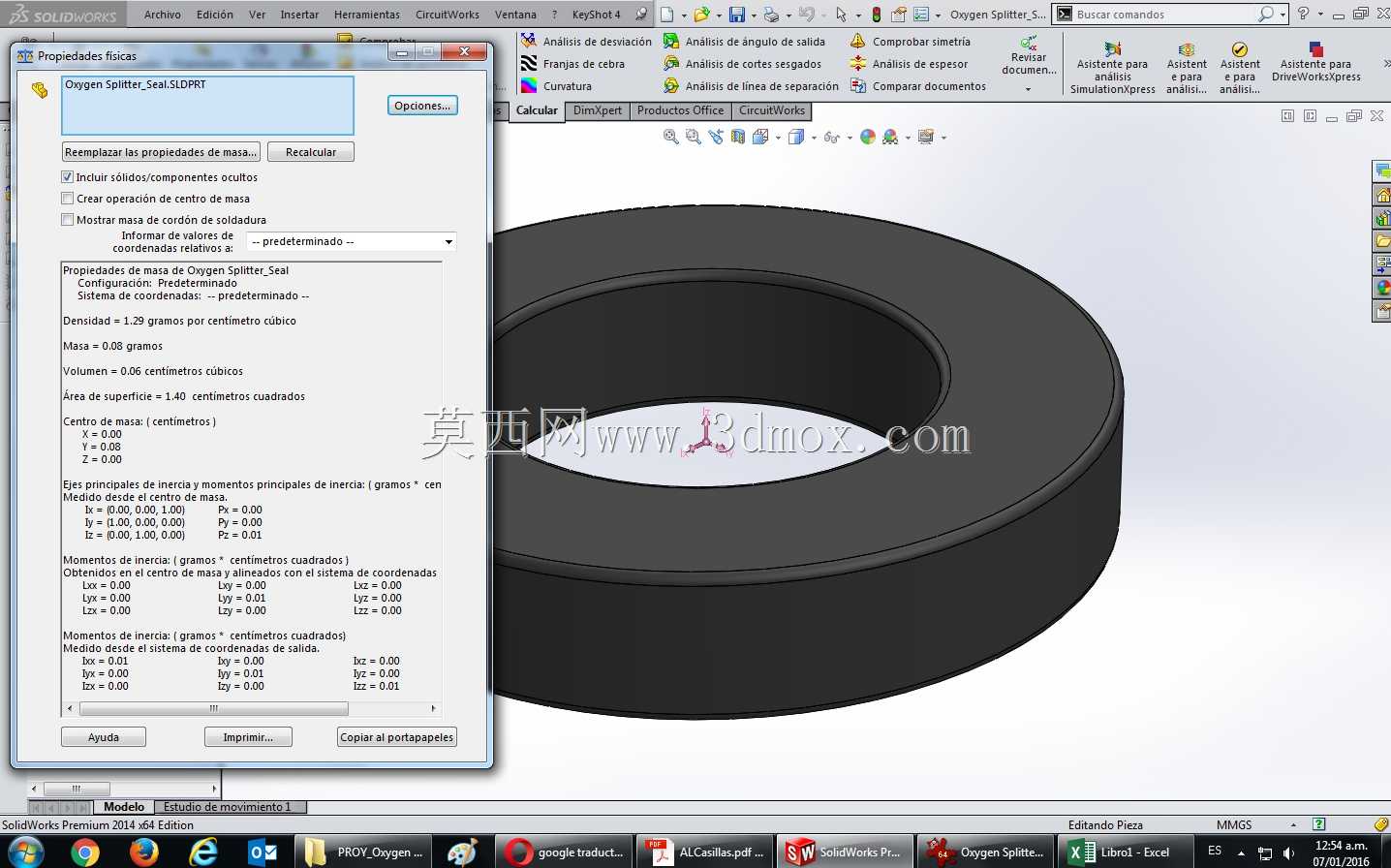

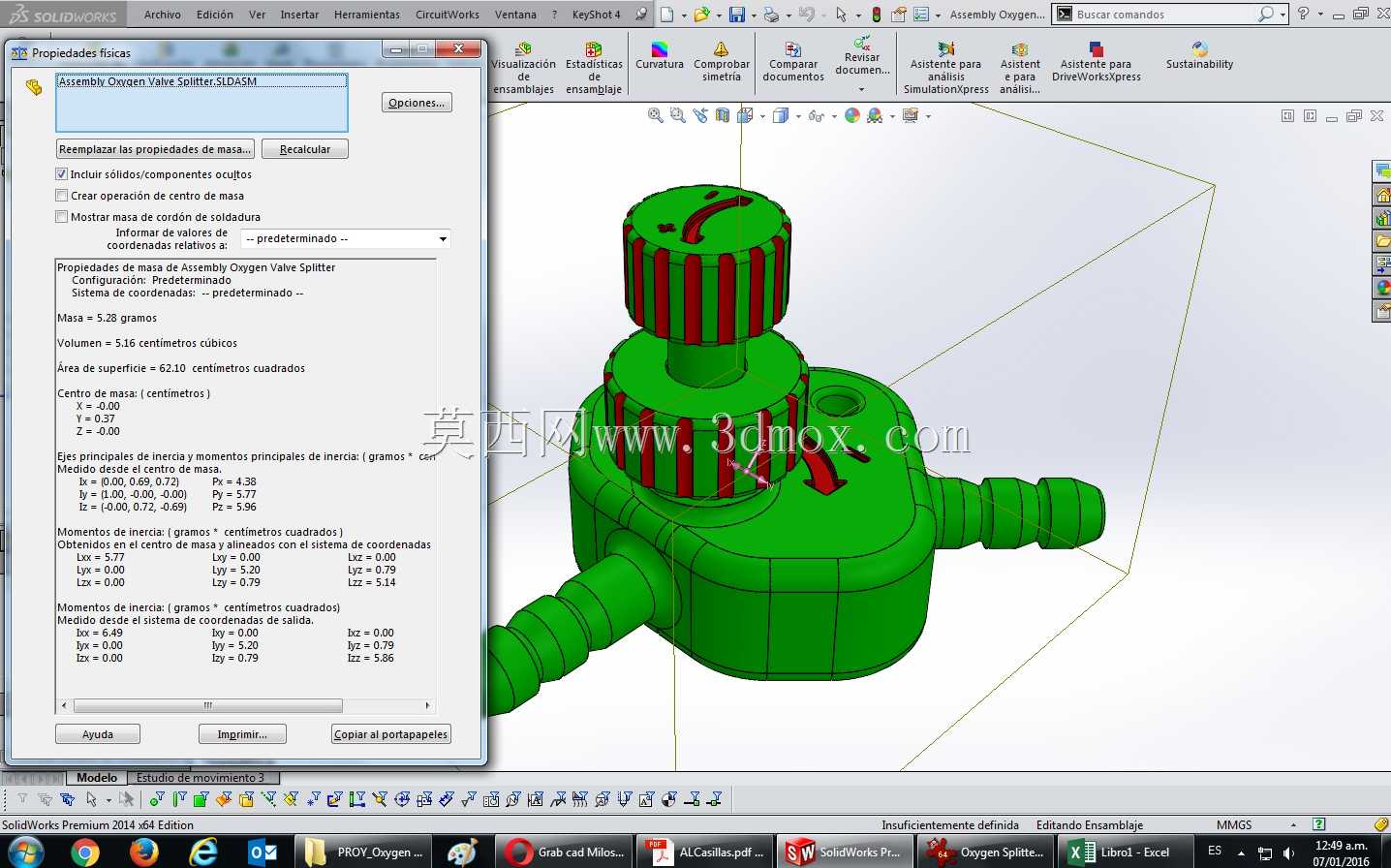

这款单向氧气调节阀主要应用于小型便携供氧场景，适配家用保健氧疗、户外应急供氧、小型医用氧气瓶等气路管控需求，可直接安装在小型氧气罐、便携制氧设备的出气端，实现氧气通路的通断控制与流量调节，同时依靠单向导通结构避免气路回流，保障供氧过程的压力稳定与使用安全。产品整体采用极简的分体式结构设计，核心由阀体、调节旋钮、锁紧螺母、密封衬垫四个部件组成，无需复杂专用工具即可完成拆装维护，整体重量控制在极低水平，阀体预留的挂孔可穿系挂绳，方便使用者随身携带或挂置固定，适配户外出行、居家移动氧疗等多场景的使用需求。阀体采用三通路结构设计，底部为进气接口，两侧为出气通路，可同时支持单路或双路供氧输出，适配不同的吸氧管路连接需求；顶部的调节旋钮采用竖纹防滑结构，旋钮表面设置月牙形标识位，可直观指示当前阀门的开度大小，方便使用者快速调整氧气输出流量，调节过程阻尼均匀，可实现流量的线性微调，避免流量突变带来的供氧不适。密封部位采用橡胶衬垫结构，可在螺纹锁紧过程中充分填充配合间隙，避免高压氧气从螺纹连接处泄漏，适配常规小型氧气瓶的输出压力范围，密封性能稳定可靠。外形尺寸方面，阀体整体最大宽度37.63mm，调节部位最大高度25.60mm，进气接口长度16.00mm，出气接口长度6.00mm，整体结构紧凑小巧，安装后不会占用过多空间，接口采用通用的小直径插管结构，可直接适配常规的吸氧软管，无需额外转接头即可完成安装。设计过程中充分考虑了3D打印的成型需求，所有零件结构均做了适配优化，可直接在桌面级3D打印设备上完成制作，支持ABS等常规打印材料，打印完成后仅需简单去除支撑即可完成装配，大幅降低了小批量制作与个人DIY的成本门槛。产品的单向导通结构可在停止供氧时自动封闭气路，避免罐内氧气泄漏，同时可防止外部杂质、水汽倒灌入氧气瓶内部，保障气源洁净，延长气瓶的使用寿命；整体结构无易损小零件，日常仅需检查密封衬垫的老化情况即可完成维护，操作门槛极低，即使是非专业使用者也可快速上手操作。
